DeltaXY 3D принтер

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: DeltaXY 3D принтер

Сообщение Zusul86 » 07 июн 2016, 21:50

Я думал под похожий конструктив о радиаторах "звездой", типа http://ru.aliexpress.com/item/LED-heats ... 562.IDlHSS
Только не понял зачем такой большой мотор, отверстия в 5-6мм должно хватить. Сделать термобарьер: резьба м5 под хотэнд, проточка, цилиндр Ф5-6мм под радиатор-подшипник-статор, цилиндр/резьба за который крепить к экструдеру.
Магнит кстати обычно в стальном кольце, его можно в печатную крыльчатку переставить.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: DeltaXY 3D принтер

Сообщение Pavlog » 08 июн 2016, 02:58

Вот что получилось пока (куллер взял поменьше)
Не понятно как крепить крыльчатку - пока придумал разрезать на 2 части и скрепить болтами м2, или цельным с крыльаткой на железку которая магнит держит.
Аватара пользователя
Pavlog

Сообщения: 33
Зарегистрирован: 17 июл 2015, 19:01

Re: DeltaXY 3D принтер

Сообщение Pavlog » 09 июн 2016, 05:27

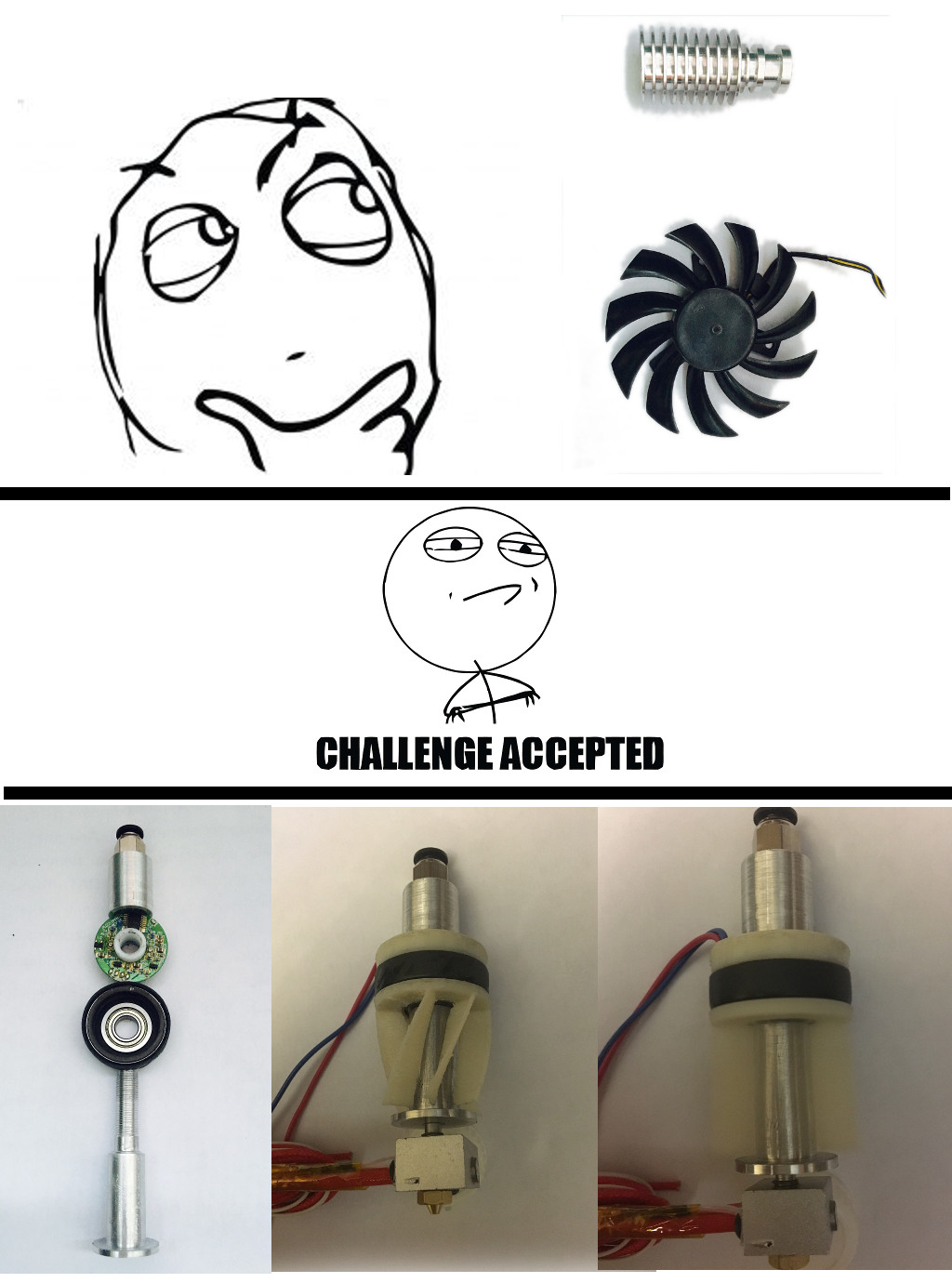

Вот что получилось (на последней картинке он вращается)

Из явных минусов это шум (возможно надо смазать подшибник)
Дует хорошо - получше чем китайский e3d v6 кулер.
Испытания буду проводить через пару дней
Аватара пользователя
Pavlog

Сообщения: 33
Зарегистрирован: 17 июл 2015, 19:01

Re: DeltaXY 3D принтер

Сообщение kindrat » 09 июн 2016, 10:05

А куда основной поток воздуха направлен при таком вращении?
По хорошему поток от него надо вверх отводить, чтоб на стол, деталь и нагревательный блок не дуло и не остужало их.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: DeltaXY 3D принтер

Сообщение Pavlog » 09 июн 2016, 12:45

Ниточку засасывает снизу и выкидывает сверху, надо экспериментировать
Вчера купил еще пяток вентиляторов (самые подходящие 50x50x10 похоже)
Аватара пользователя
Pavlog

Сообщения: 33
Зарегистрирован: 17 июл 2015, 19:01

Re: DeltaXY 3D принтер

Сообщение Zusul86 » 09 июн 2016, 23:20

Все же с родной крыльчаткой и полноценным радиатором было бы надежнее.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: DeltaXY 3D принтер

Сообщение Pavlog » 09 июн 2016, 23:48

Эта круче выглядит! И меньше места в ширину занимает.
Аватара пользователя
Pavlog

Сообщения: 33
Зарегистрирован: 17 июл 2015, 19:01

Re: DeltaXY 3D принтер

Сообщение Myp » 09 июн 2016, 23:59

нужно кольцо вокруг лопастей, чтобы воздух всасывался снизу и выходил сверху.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: DeltaXY 3D принтер

Сообщение Pavlog » 10 июн 2016, 00:01

Спасибо за идею - возьму на заметку
Аватара пользователя
Pavlog

Сообщения: 33
Зарегистрирован: 17 июл 2015, 19:01

Re: DeltaXY 3D принтер

Сообщение kindrat » 10 июн 2016, 10:33

У меня в мыслях все водяное охлаждение прикрутить, да руки не доходят... Из плюсов - компактность и эффективность в подогреваемой камере.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: DeltaXY 3D принтер

Сообщение Pavlog » 12 июн 2016, 00:15

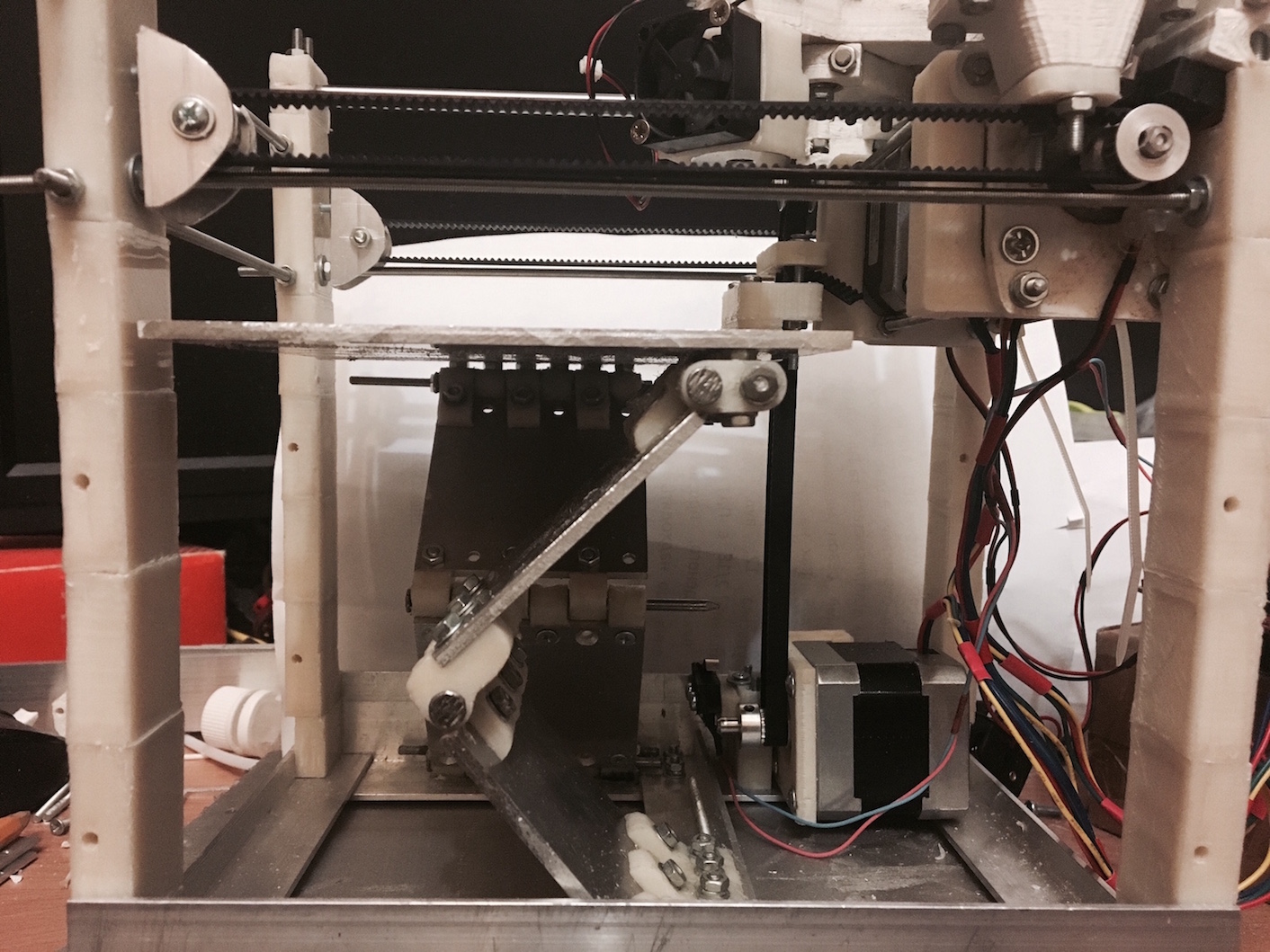

Вернулся к DeltaXY

Видео
Аватара пользователя
Pavlog

Сообщения: 33
Зарегистрирован: 17 июл 2015, 19:01

Re: DeltaXY 3D принтер

Сообщение Myp » 12 июн 2016, 01:35

интересно, как поведёт себя при нагреве?
не будет ли возникать неконтролируемый перекос от любого сквозняка?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: DeltaXY 3D принтер

Сообщение Pavlog » 12 июн 2016, 03:42

Там еще будет бутерброд из нагревающегося стола и меламиновой прокладки.
А в стойках принтера по две 3mm шпильки в каждой.

(Конечно надо делать все из алюминия, но меня это интересует больше как прототип)
Аватара пользователя
Pavlog

Сообщения: 33
Зарегистрирован: 17 июл 2015, 19:01

Re: DeltaXY 3D принтер

Сообщение Harh » 12 июн 2016, 12:00

Pavlog писал(а):Там еще будет бутерброд из нагревающегося стола и меламиновой прокладки.


А чего, меламиновая губка является хорошим теплоизолятором? :)
Аватара пользователя
Harh

Сообщения: 848
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: DeltaXY 3D принтер

Сообщение Pavlog » 12 июн 2016, 14:22

Самым лучшим что я пробовал (и самым дешевым, и купить можно в нужном количестве), на поверхности 110 градусов а через 15 мм еле еле тепленькая.
http://reprap.org/wiki/Heated_Bed_Insulation
Аватара пользователя
Pavlog

Сообщения: 33
Зарегистрирован: 17 июл 2015, 19:01
