1. я делал по инструкции вот https://www.youtube.com/watch?v=EcGFLwj0pnA

мои исходные данные:
2. датчик "lj18a3-8-z/bx" куплен тут http://roboparts.ru/products/lj18a3-8-z
3. мать: MKS - BASE V1.2 данные смотрел тут http://reprap.org/wiki/MKS_BASE

Что надо:
Надо чтобы датчик срабатывал как z-min (endstop) сейчас там просто кнопка стоит, кнопка работает.
Кнопка работает следующим образом на схеме http://reprap.org/wiki/File:MKS-BASE-6.jpg есть разъем "Z-" 3х пиновый. Кнопка замыкает D18 на GND и мать чувствует что Z- сработал.
Датчик работает от 12v я поставил делитель напряжения 10кОм и 15кОм (10/25) максимум выходит 4,8v на выходе с датчика когда он срабатывает.
Я ожидал что D18 будет принимать сигнал а не замыкаться на земню....
Померил напряжение D18 дает 5v....
возможно так сделана плата чтобы убирать помехи от нажатия кнопки.... не знаю...
Пробовал подключать датчик к Arduino получилость без проблем... считываю из входа сигнал от датчика и все ок... вход при этом не дает 5v как на этой мамке.

С датчика сейчас выходит примерно 3.8 вольта т.к. не ровные 12 в него заходят.
вопрос как при помощи 3.8 вольта замкнуть перемычку на Z- , В18 на GND... Транзистором? опыт работы с радиодеталями минимальный... может есть какое-то решение? желательно с точными наименованиями элементов.

Благодарю

в гугле забанили ?

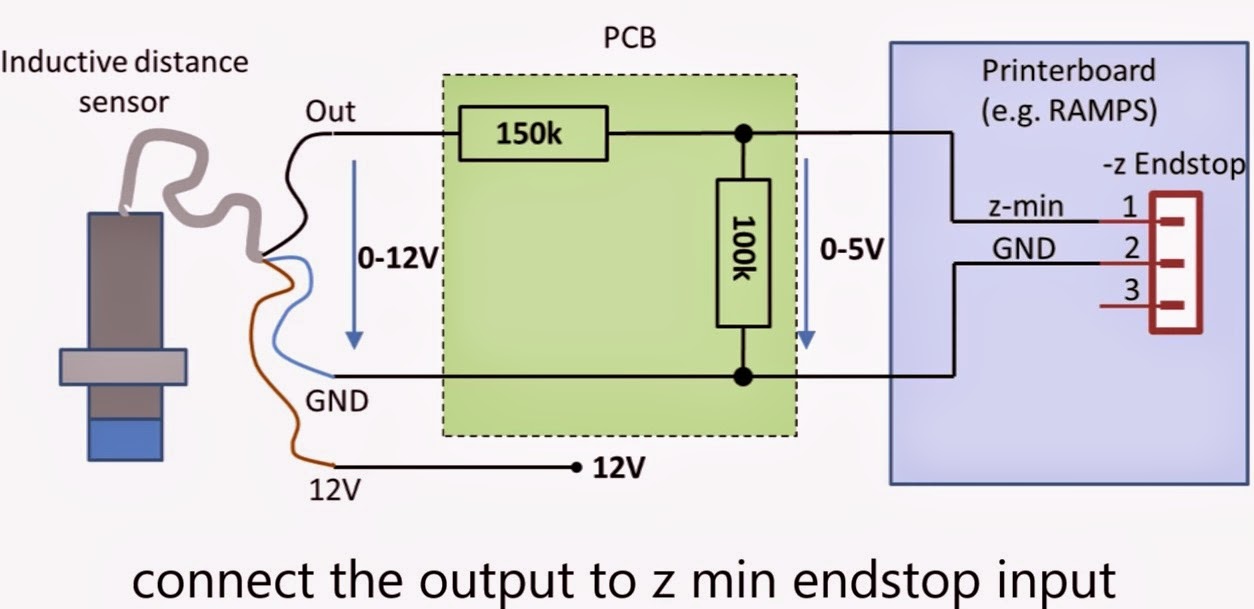

первая ссылка в картинках по запросу "auto bed level inductive sensor circuit"

а вообще зря купили не изучив тему датчик - КаКа
Показания ближе 50мм от края не снимаются , уровень плавает из дня в день (от влажности ?).
В общем калибровакть датчик нужно каждую печать, нафиг не интересно.

читать тут про индуктивный датчик
forum107/topic14565.html

а тут про более интересные разработки
forum107/topic15929.html
forum107/topic15797.html

Добавлено спустя 2 минуты 18 секунд:
P.S. кстати не срабатывает у вас вероятнее всего потому что не убрана подтяжка ноги в прошивке

Благодарю за ответ, попробую применить Ваши комментарии.
А может какой другой датчик посоветуете? (более надежный разумеется)
