Дисплей у меня пришел с китайской прошивкой (это не удивительно, они ж не знали что я не китаец). Пользуясь мануалом перепрошил на английскую версию. Ничего сложного нет, оказывается все пиктограммы подписаны прямо на картинках, поэтому надо было просто заменить картинки. PSD файлы, которые идут вместе с прошивкой, очень удобно править, там все на слоях нанесено. Так что можно без проблем перевести на русский.

Чего-то не реагирует плата на команды с дисплея. Начал собирать и подключать электронику, вроде делаю все как в прошлый раз. Пытаюсь проверить правильно ли двигатель подключил, а он не вращается вообще. Ничего в конфиге не правил. Единственное что перепрошил дисплей и после этого не проверял работают ли двигатели.
Может быть причина в кривой прошивке дисплея?

Может чего то не так сконфигурировал там
у него же там настраиваются и команды которые кнопкам присваиваются

icehardy писал(а):Может чего то не так сконфигурировал там
у него же там настраиваются и команды которые кнопкам присваиваются

Я ничего не конфигурировал в прошивке дисплея, взял готовую из архива и прошил. Там же вроде только цвет текста и фона в конфиге меняется, команд для кнопок я не видел, по крайней мере для кнопок основного меню.
Температуры тоже не показывает. Такое ощущение что дисплей сам по себе.

Странно, на Гитхабе нет прошивки для дисплея. Я вроде оттуда её и скачал, а теперь её там нет.

У меня есть
надо?

icehardy писал(а):У меня есть
надо?

Да, если не трудно. Попробую. Если не заработает буду разрабам в QQ писать.

icehardy писал(а):

MKSTFT_Firmware_English_V1.0.3.rar

Спасибо. У меня вроде такая же. А ты пробовал её заливать?

З.Ы. Тоже не работает.

не помню уже, вроде заливал
Включил сейчас
зашел в меню About
пишет
TYPE: MKS TFT28
VERSION: 1.0.3

Да у меня тоже ту же версию показывает.
Температуру экструдера в меню Прехит ведь сразу должно показывать, даже если прехит не включен? Т.е. текущую (комнатную) должно ведь показывать? У меня не показывает.

Захожу в Preheat
по центру прямоугольник
E1
26/180

icehardy писал(а):Захожу в Preheat
по центру прямоугольник
E1
26/180

Вот, а у меня ноль показывает. Сегодня ещё покопаюсь, может что-то не так подключил. Хотя думаю что все так, там особо и подключать то нечего.

UPD. Подключил к компу через USB - пронтерфейсом все нормально гоняется, температуру показывает. Значит все-таки из-за прошивки дисплея. Не дает дисплей команды на плату и не принимает почему-то.

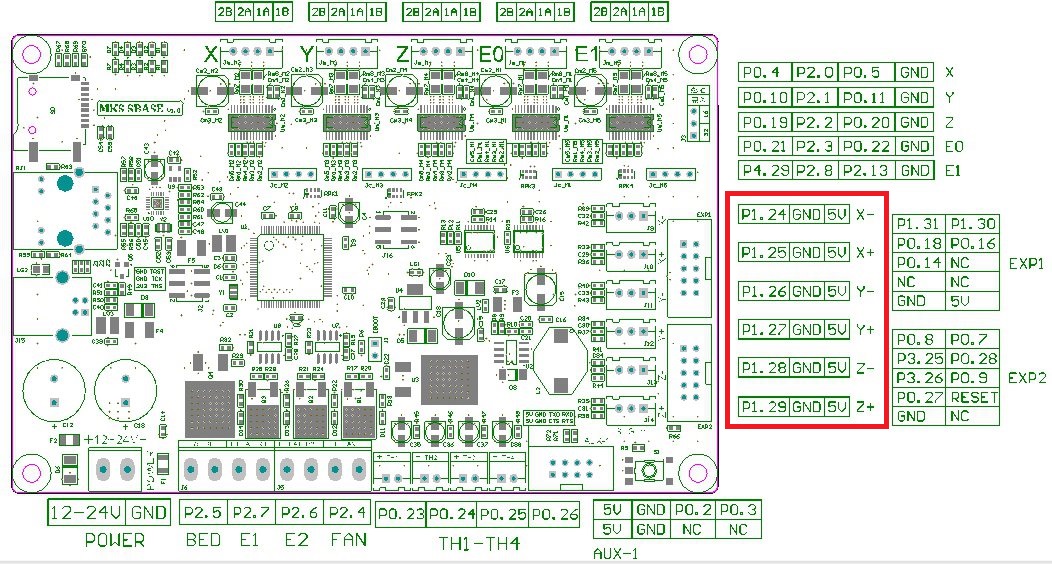

Не реагирует электроника на эндстопы. Эндстопы оптические. При срабатывании ничего не происходит. В пронтерфейсе не меняется значение переменно с открытого на закрытый и наоборот. В даташите непонятая маркировка коннектора для энстопов, куда что подключать. Светодиод на эндстопе светится, при закрытии гаснет - все как положено. А реакции ноль.

а какое напряжение для них выставил ?
там есть джамперок, 3.3/5 вольт
возле кнопки ресет
5 вольт нужно

Пробовал и 5 и 3 вольта - результат тот же. Щас померяю сколько же оно в реале выдает, может перемычка есть а толку от неё нету.
На эндстопе маркировка:
G - Ground
V - +5V
S - минус

Я прав?
