Re: Prism Mini (дельта от 3DQuality)

Сообщение Odstavec » 06 янв 2016, 13:10

Ответ техподдержки:
а можно ещё и квадратную трубу и повыше ?
судя по фото есть периодичность и она похожа на один оборот вала мотора
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Prism Mini (дельта от 3DQuality)

Сообщение Agaton » 06 янв 2016, 21:22

И это все? Вам помог такой ответ?)
Agaton

Сообщения: 4
Зарегистрирован: 22 дек 2015, 02:00

Re: Prism Mini (дельта от 3DQuality)

Сообщение icehardy » 06 янв 2016, 22:35

Если на двигателях установлены пластиковые шпули, могла одна из них треснуть
С пластиковыми это не редкость
или может попал кусочек пластика между зубов
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Prism Mini (дельта от 3DQuality)

Сообщение Odstavec » 10 янв 2016, 22:41

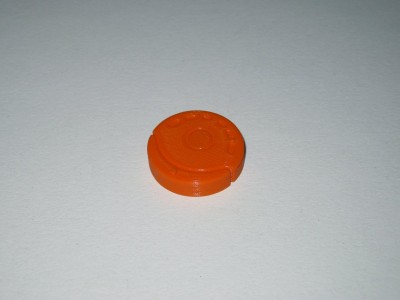

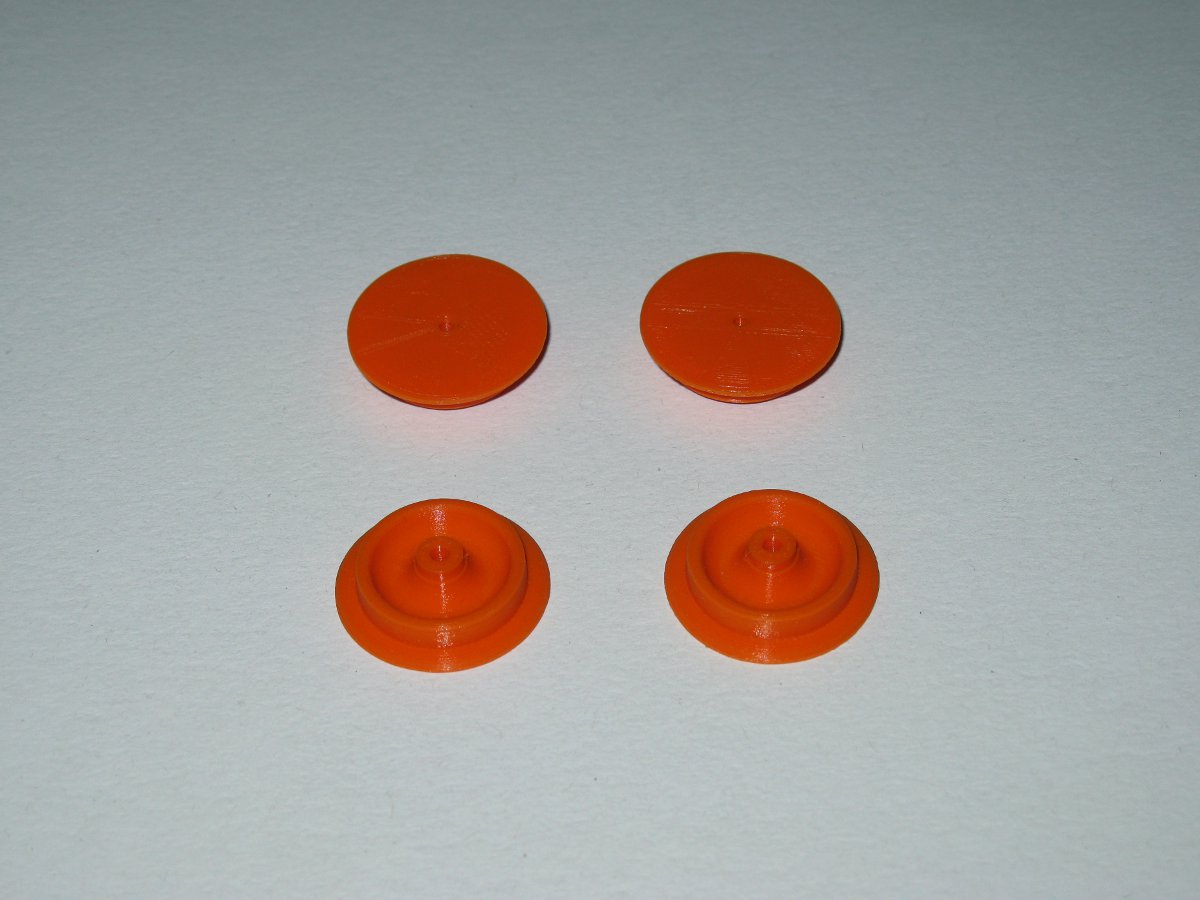

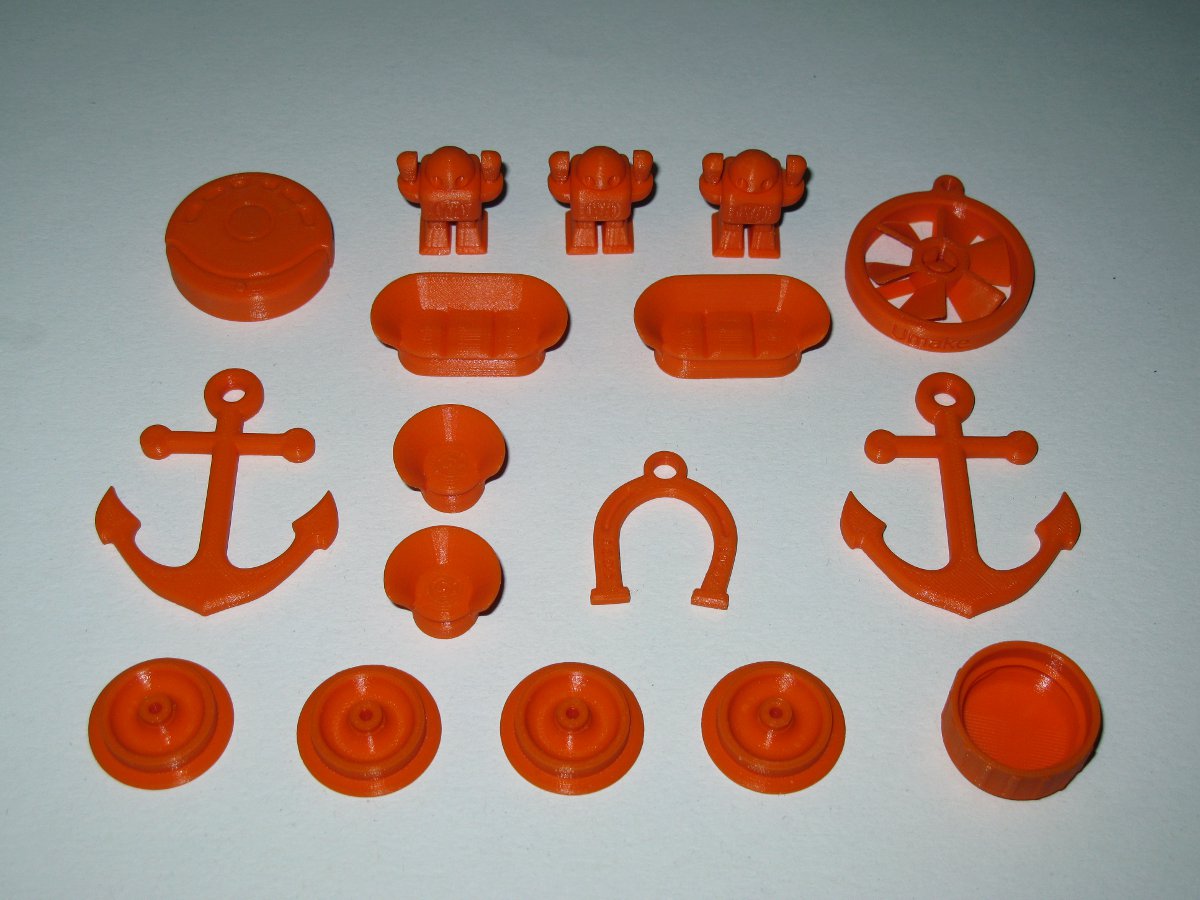

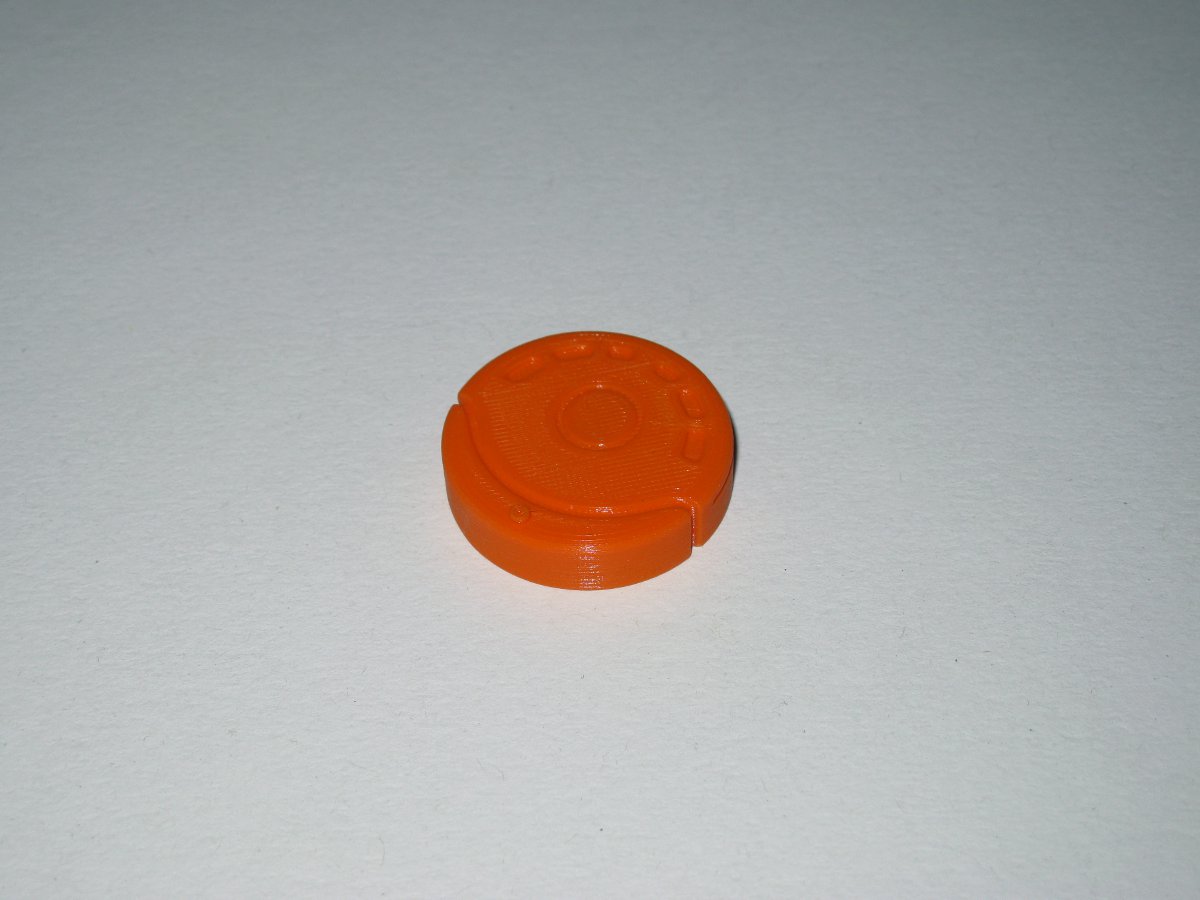

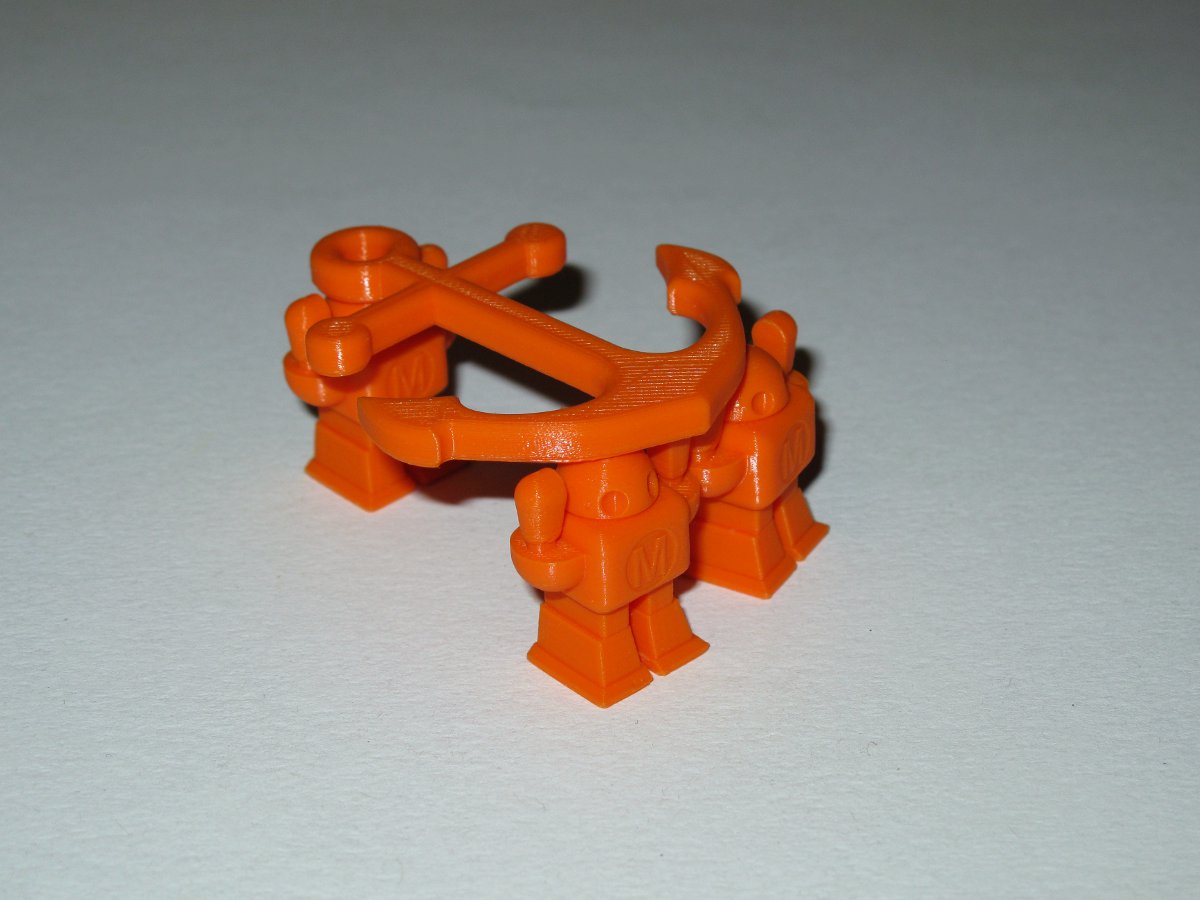

Ещё фото ;)
Вложения
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Prism Mini (дельта от 3DQuality)

Сообщение kindrat » 11 янв 2016, 12:43

Odstavec писал(а):Ответ техподдержки:
а можно ещё и квадратную трубу и повыше ?
судя по фото есть периодичность и она похожа на один оборот вала мотора

Возможно шпуля одной из колонн косячная, отверстие не по центру - вот и плавающий периодичный косяк.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Prism Mini (дельта от 3DQuality)

Сообщение Dmit » 28 янв 2016, 14:20

Odstavec писал(а):В чём может быть причина?


И чем все закончилось? Выяснили, откуда взялся дефект печати?
Аватара пользователя
Dmit

Сообщения: 9
Зарегистрирован: 27 ноя 2015, 12:41
Откуда: Москва
ФИО: Дима

Re: Prism Mini (дельта от 3DQuality)

Сообщение Odstavec » 28 янв 2016, 15:00

Пока нет...
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Prism Mini (дельта от 3DQuality)

Сообщение Dmit » 28 янв 2016, 15:56

Написал в личку.

А я не могу разобраться, как сделать калибровку высоты стола.
Если подсунуть под сопло щуп толщиной 0,5мм и ввести команду M114, принтер пишет что-то вроде Z=0.5E.
Если поднять сопло еще на 0,5мм, выводит Z=1.
Значит ли это, что высота стола правильно откалибрована?

Он почему-то печатает деталь ровно на 1мм меньше по высоте, срезая этот 1мм снизу.
То есть, при толщине слоя 0,2 первые пять слоев принтер елозит по стеклу, а только с шестого слоя начинает поднимать головку.
Аватара пользователя
Dmit

Сообщения: 9
Зарегистрирован: 27 ноя 2015, 12:41
Откуда: Москва
ФИО: Дима

Re: Prism Mini (дельта от 3DQuality)

Сообщение Odstavec » 28 янв 2016, 16:14

В слайсерах и Pronterface указана правильная высота?

Пробовали вводить команды G30 и G30A?
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Prism Mini (дельта от 3DQuality)

Сообщение Dmit » 28 янв 2016, 16:43

G30 и G30A через консоль вводить не пробовал. Я запускал автокалибровку через меню самого принтера на экране.
Если я правильно понимаю, это аналогично коду G30A.

Сотрудник 3DQuality сказал, что автокалибровка выставляет углы наклона стола, а высоту стола нужно выставить вручную согласно инструкции:

Третьим этапом мы подгоняем высоту печати (от сопла до нижней плоскости —
столика) Так как мы считали, что общая высота заведомо не правильная, необходимо
ее откорректировать, после всех настроек высот осей. Можно пойти двумя путями
решения данной проблемы:
1 Способ:
Подогнав вручную наше сопло под щуп, так что бы оно свободно под ним
проходило, но при этом не было ощутимого люфта,
● Командой M114 выводим на экран значение фактической высоты нашего
HotEnd’а
● Командой M666 L получаем полное значение высоты (Параметр H)
● После чего вычитаем из полной высоты фактическую высоту.
● Получившееся значение вычитаем из высоты щупа.
Таким образом мы получаем величину недохода сопла до нижней плоскости, которое
необходимо прибавить к полному значению высоты и и записать в память принтера
командами:
G666 H 235.2
M500
G28

2 Способ:
Второй способ прост как валенок. С “потолка”, “на глаз” прибавляем значение
высоты (после каждого изменение не забываем “уходить” в home), добиваясь
необходимого значения высоты, но есть шанс переборщить со значениями и ваше
сопло с хрустом шмякнется об стекло.


Что- то в этой инструкции не так.
Если щуп толщиной 0,5 и команда M114 выводит значение X=0 Y=0 Z=0.5, то для получения величины недохода сопла нужно из фактической высоты сопла (0,5) вычесть толщину щупа (0,5).
Аватара пользователя
Dmit

Сообщения: 9
Зарегистрирован: 27 ноя 2015, 12:41
Откуда: Москва
ФИО: Дима

Re: Prism Mini (дельта от 3DQuality)

Сообщение Dmit » 28 янв 2016, 22:50

Немножко разобрался. Как я и думал, команда M666 L в параметре H выводит максимально возможную координату по Z.
Координата X0 Y0 Z0- это центр стола. А физически отсчет ведется от концевиков, которые расположены в координате Z=H.
Команда M114 выводит текущие координаты кончика сопла. Значит, в инструкции ошибка.

Но все равно у меня не получается настроить принтер.
Вместо записанного в память значения H=235.49 пишу условное значение H=234,
а принтер не сохраняет в память введенные мной значения.

Что не так?
SENDING:M 666 L //Узнаем текущее значение H
Current Delta geometry values:
X (Endstop Adj): -0.330
Y (Endstop Adj): -1.590
Z (Endstop Adj): -1.030
...
R (Delta Radius): 64.25
D (Diagonal Rod Length): 150.00
H (Z-Height): 235.49
SENDING:G666 H234 //Меняем его на 234
>>> M500
SENDING:M500 //Сохраняем изменения
echo:Settings Stored
>>> G28
SENDING:G28
>>> M666 L
SENDING:M666 L //Проверяем, сохранилось ли новое значение
Current Delta geometry values:
X (Endstop Adj): -0.330
Y (Endstop Adj): -1.590
Z (Endstop Adj): -1.030
...
R (Delta Radius): 64.25
D (Diagonal Rod Length): 150.00
H (Z-Height): 235.49 //Не сохранилось
Аватара пользователя
Dmit

Сообщения: 9
Зарегистрирован: 27 ноя 2015, 12:41
Откуда: Москва
ФИО: Дима

Re: Prism Mini (дельта от 3DQuality)

Сообщение Odstavec » 28 янв 2016, 22:57

Попробуйте команды G30 и G30A
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Prism Mini (дельта от 3DQuality)

Сообщение barakuda62 » 28 янв 2016, 22:57

M666 H235.49
M500
Паркуешь голову, меряешь высоту от стола до кончика сопла, допустим у тебя получилось 200 мм, затем посылаешь команду G1 Z1, сопло должно приехать примерно в милиметр от стола, затем по 0,1 мм подводишь стрелками из программы сопло вплотную к столу, смотриш в программе координату Z разницу вносишь в еепром командой M666 H намерянные значения, если недоехал до 200 тогда 199.+ измеренное значение, если переехал тогда 200.+ измеренное значение.
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: Prism Mini (дельта от 3DQuality)

Сообщение kindrat » 29 янв 2016, 16:27

Глупое предположение - высоту указывать с десятой частью, 234.0
Вроде в репитире такой косяк был
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Prism Mini (дельта от 3DQuality)

Сообщение barakuda62 » 30 янв 2016, 00:29

kindrat писал(а):Глупое предположение - высоту указывать с десятой частью, 234.0
Вроде в репитире такой косяк был

Что то новенькое, поясните тогда как 0 выставлять, стол поднимать !? 8)
В репитире может и был косяк, разговор про марлин, у него есть (был) другой косяк http://reprapby.blogspot.co.il/2013/10/blog-post.html
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA
