roboforum.ru

пардн, позно было, забыл расшарить
щас робит вроде

Это АБС или PLA?

АБС

RoninDev писал(а):Товарищи, насчет АБС. Очень часто идет расслоение пластика. Вчера печатал вот эту модель: http://www.thingiverse.com/thing:592257
Очень много трещин в углах

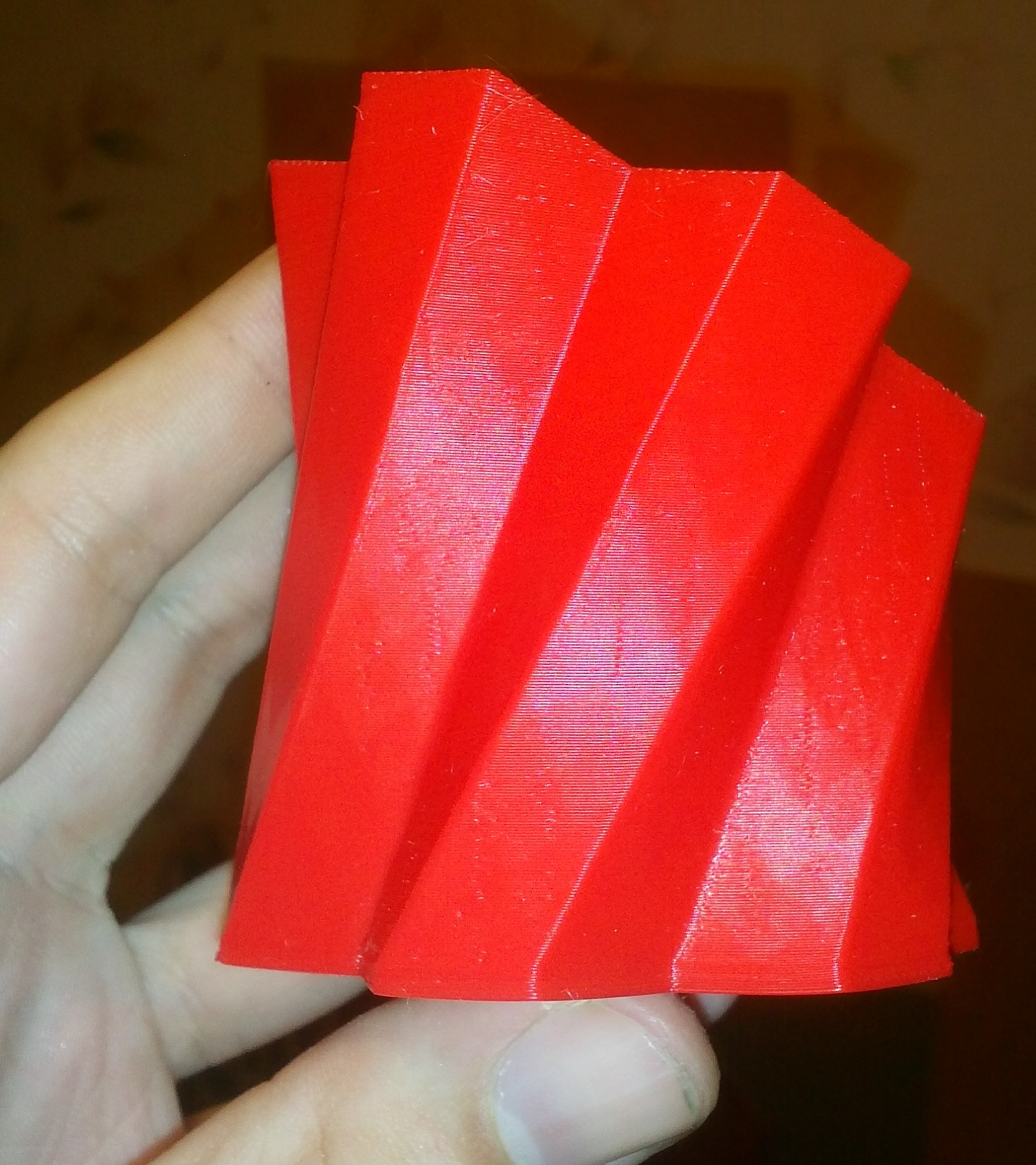

распечатал, как говорится: -"Ни единого разрыва" (с)
так что дело явно не в пластике, а в настройках печати.

От модели тоже многое зависит мне каааца.
Сейчас (точнее еще вчера) сын начал печатать шлем из звёздных войн http://www.thingiverse.com/thing:391664/#files, по частям, так части выше 3-5см рвёт как "тузик грелку" (с)

Два периметра, 12% заполнение, высота слоя 0,25, сопло 0.4 АБС черный. Стенки у модели по 5-6мм примерно.

Myp писал(а):

RoninDev писал(а):Товарищи, насчет АБС. Очень часто идет расслоение пластика. Вчера печатал вот эту модель: http://www.thingiverse.com/thing:592257
Очень много трещин в углах

распечатал, как говорится: -"Ни единого разрыва" (с)
так что дело явно не в пластике, а в настройках печати.



Если так, можете поделиться настройками слайсера? Я уже и не знаю что делать
И какой у вас принтер?

Myp писал(а):распечатал, как говорится: -"Ни единого разрыва" (с)
так что дело явно не в пластике, а в настройках печати.

По цвету и блеску больше похоже на PLA "Помидорка чери" чем на АБС "Бархатная роза".
К слову сказать у меня имеются оба этих пластика-
АБС "Бархатная роза" более темный и имеет малиновый оттенок, а вот "Помидорка чери" выглядит именно так - желтит(см фото напечатанной мной модели быка "Помидоркой чери" forum107/topic16011-165.html#p344120)

принтер макибокс, у него стол двигается по Z, а по бокам закрыт, это не даёт модели сильно остывать, скорей всего в этом причина всеядности.
конкретно мои настройки наврятли помогут, они обозначены техническими ограничениями принтера
скорость печати внешнего периметра 25 мм/с, температура 240 попугаев
периметр 1, но жирный: 0.5 мм, инфил 15%, сопло 0.3 слой 0.2
на всю модель ушло 14,2 метров прутка и 6 часов времени.

цвет на фото примерный, фоткал на тапок.
PLA не использую вообще, блеск у фдпласта появляется с повышением температуры.

Myp писал(а):периметр 1, но жирный: 0.5 мм, ... сопло 0.3

А как так сделать, чтобы 0,5 при таком диаметре сопла был периметр?

поставить цифру 0.5, в окошечко с цифрой ширины периметра
отверстие 0.3 + площадка вокруг отверстия, для размазывания пластика.

поэтому максимальная ширина периметра может быть примерно равна диаметру этой площадки.
так же можно 0.5 вписать в ширину инфила.

немного уличной магии:

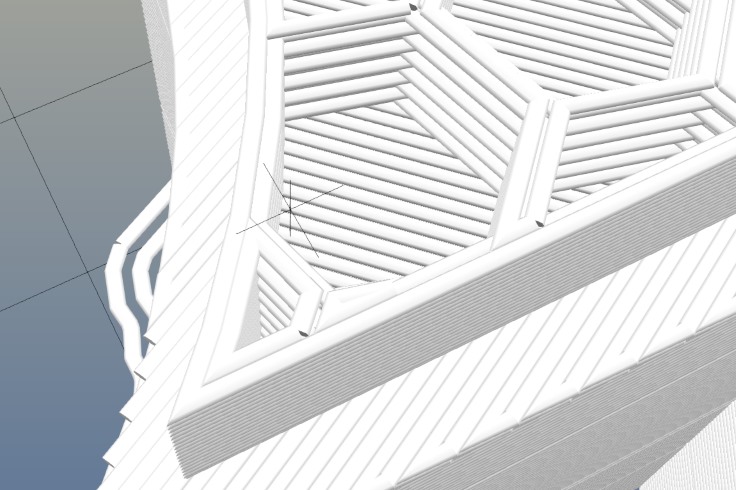

в сликере инфил шестигранником сделан так что инфил идёт параллельно периметру, приплавляясь к нему, но не вызывая лишнего напряжения в модели так как он идёт волной и чередуется через слой, в итоге получается как бы лишний периметр.
вот на фотке периметр + инфил выглядят как 2 периметра

так же в настройках Overlap, наползания инфила на периметр, указано 25%, чтобы инфил очень хорошо вплавлялся в стенку и излишки выдавливались вниз на нижний слой инфила.
в результате получается суммарная толщина стенки у модели 1.0 мм, без увеличения времени печати на лишние периметры.
1 мм на мой взгляд вполне достаточно для большинства декоративных моделей.

Спасибо за лекбез. Я так и подумал, где увеличить, но засомневался ввиду того, что всегда наоборот меньше делал, чтобы между периметрами заливка была... Век живи...
Оверлап тоже использую, но чаще конечно 10-15%, т.к. до сих пор тренируюсь печатать без петелек и т.п. дефектов снаружи.
Надо попробовать на оставшихся деталях подобный метод... А-то 9часов на печать (правда с поддержкой, которая в итоге бОльшую часть времени отняла) как-то слишком...

на моём медленном принтере:
1 жирный периметр + жирный инфил, расчётное время печати 5 часов, толщина стенки будет ~1 мм.
2 дефолтных периметра(0.3+0.4) + дефолтный инфил(0.4), расчётное время 6 часов и толщина стенки будет ~1.1 мм
а если нет разницы, то зачем ждать дольше?

для сопла 0.4 вероятно можно сделать 0.6 ширину
но надо понимать что ширина влияет на детальность модели, образно выражаясь, сделав ширину внешнего периметра 0.6, ты получишь детализацию как будто печатаешь соплом 0.6
для карандашницы например это пофиг, а вот на обезьянке я подозреваю что будет видно, глазки/носик могут разгладиться.

Да, время печати сокращается и прилично. Пластика (по показаниям программы) чуть больше уходит (но не критично, если не нужна поддержка), а детализация в моём случае не нужна. Куски все плавные и округлые.За то реально время сокращается. А слой поставил 0,8... Авось получится. ))

Для сопла 0.4 лучше слой больше 0.2 имхо не ставить... Ну и рвать абс может изза кучи факторов...

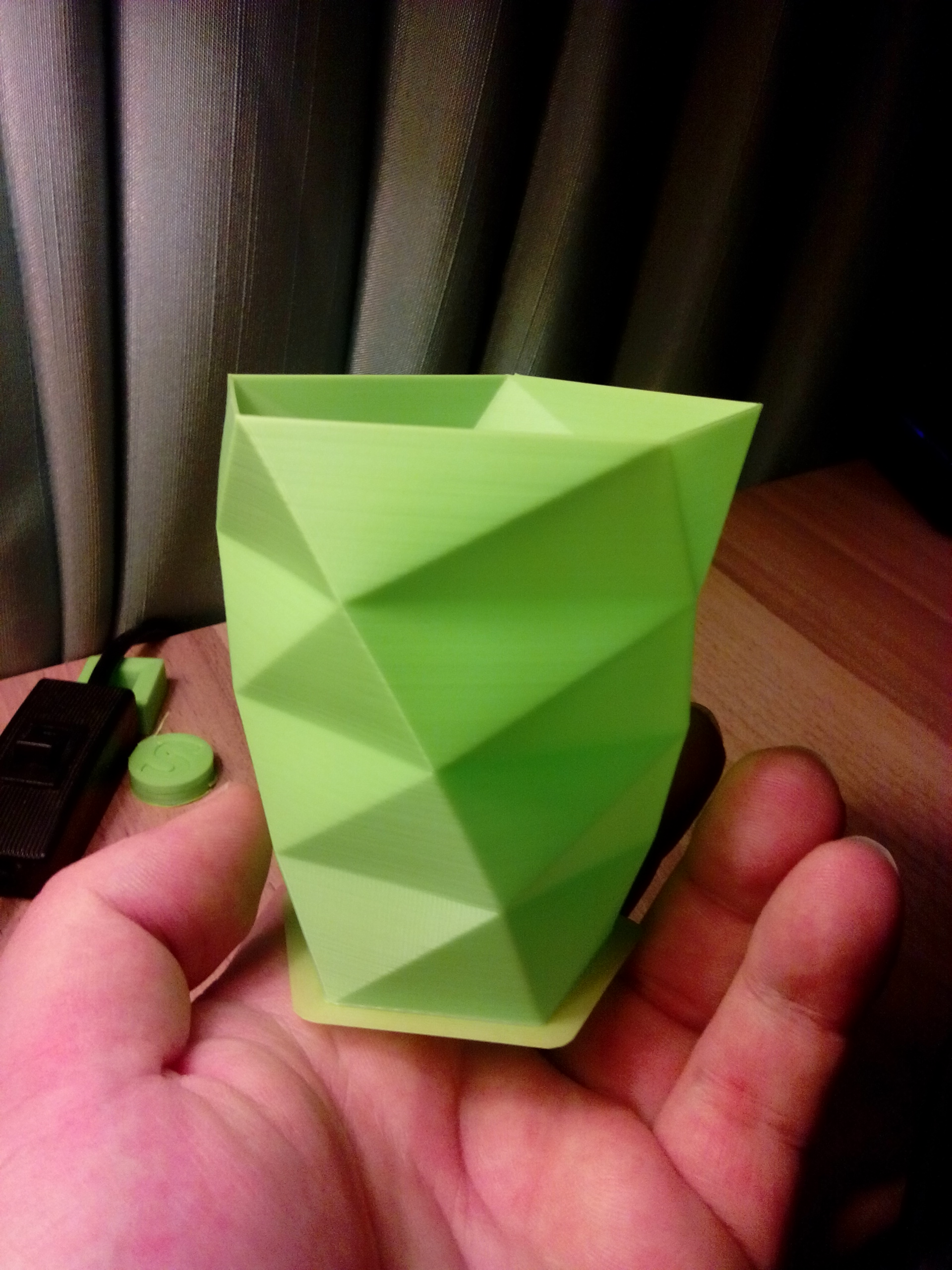

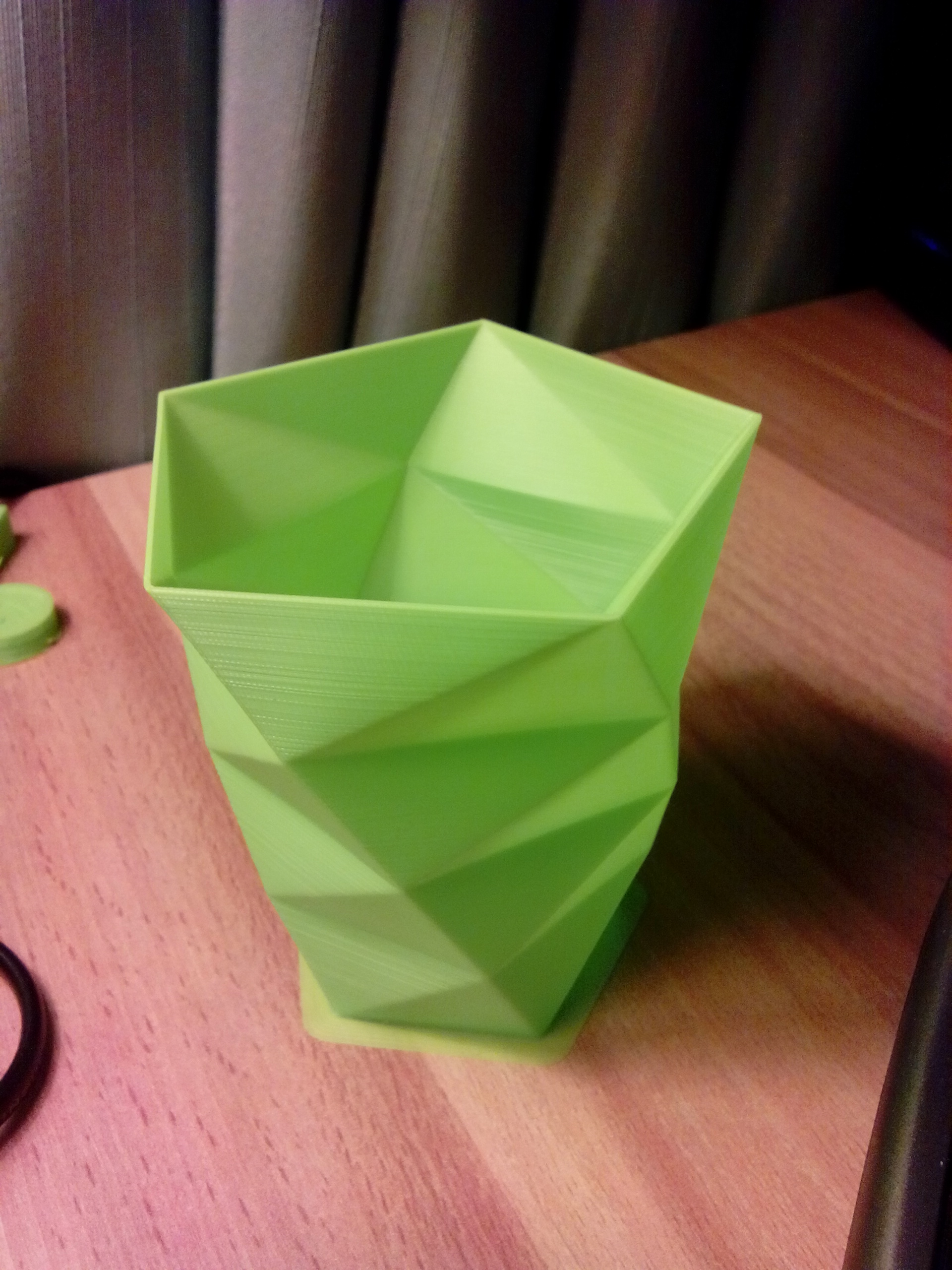

А вот обезянены помидоркой черри, выкладывал тут парой страниц ранее

Наткнулся на статью http://forums.reprap.org/read.php?262,434083
В общем утверждают что надо поднимать температуру что-бы небыло деламинации абс.
Поднял температуру до 260 (попугаев)

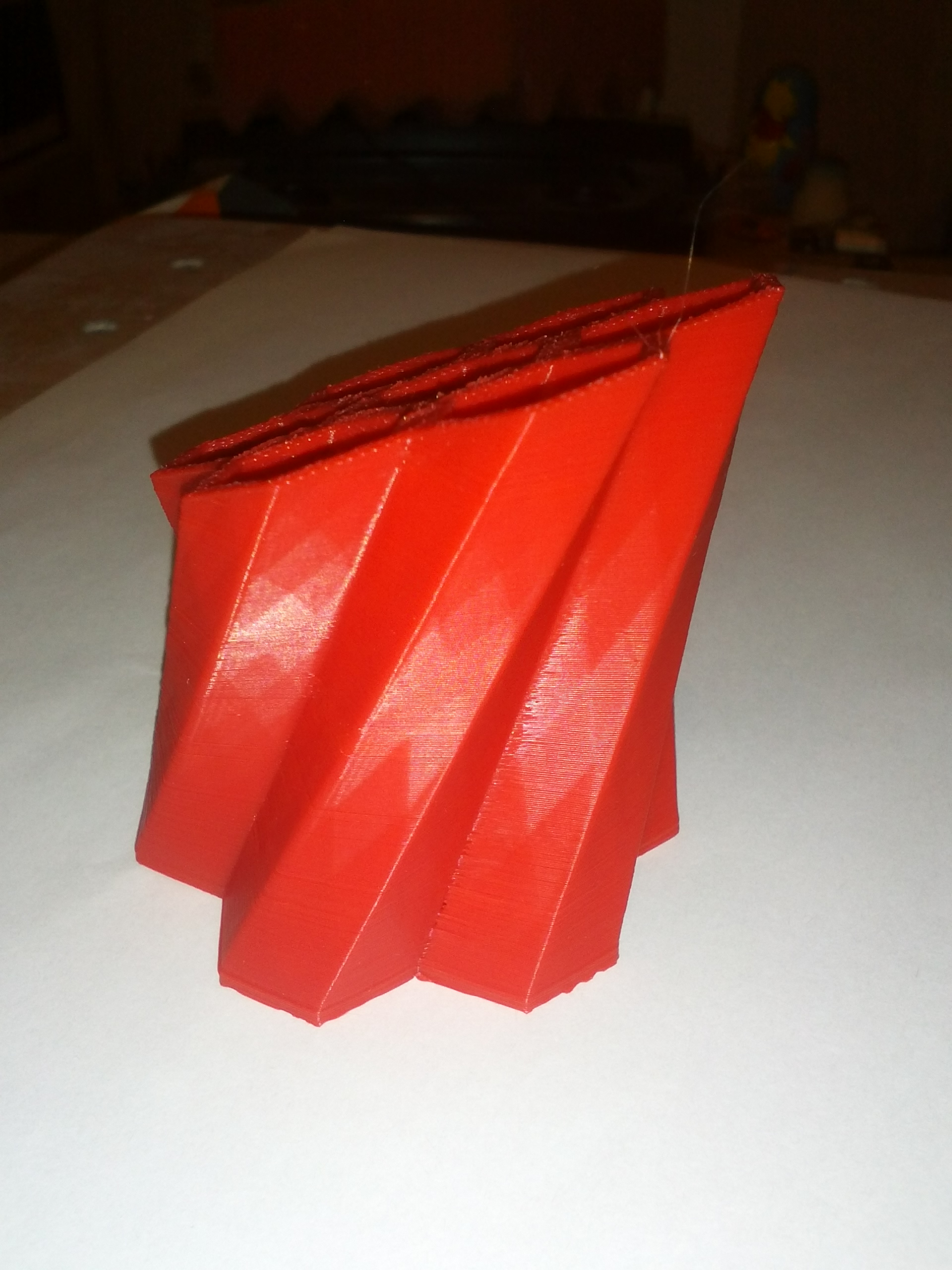

Вот, наконец то получилось:



До этого было очень много деламинации на углах. Пластик реабилитирован.
