roboforum.ru

Revenger, нормально получилось.
И низ не задрался(не отклеился). Печаталось на абс в ацетоне?

PS: Мне завтра обещали PLA привезти.

Да, на ацетоне с АБС, всё как всегда. Низ вообще не подняло. На одном лепестке намёк только, на свет видно небольшое закругление кромки. Можно сказать нет ничего.
ПЛА мне сегодня вроде выслали. Ждёмс боксберри.

Правезли PLA пластик. Катушки не полные - ~2.5 см до края (АБС был намотан до краев), видимо плотность выше. Взвешу как доберусь до весов.
Визуально качество прутка как и у АБС - ровный, читый, равномерный по цвету.

а катушки те же?
у них коробки под широкие катушки были, много было пустого места

icehardy, все верно - катушка пошире чем АБС. Катушка весит 900 грамм брутто. Пластика на ней 750 грамм.
Запустил на тест печать вот этой модельки:
http://www.thingiverse.com/thing:478336
Температура сопла - 225 градусов, температура стола - 65 градусов.
Результаты будут завтра.

Тестирование на прилипание к столу (пленка lomond + PLA) прошло успешно - отдирается с трудом.

Запустил на тест печать вот этой модельки:

Очень интересно чего получится, ну и Ваш отзыв о качестве PLA
Как слипаются слои.. ну и нет ли усадки и не коробит при печати изделие ?

Мне тоже интересно, хотя я уже его купил ))

А пока отпечатанное АБС. Качество отличное. Сопло правда не 0,4, а 0,3

Печать в процессе (уже 70%)
Промежуточный итог, пока не забыл...
Сразу скажу что использовал профиль, отлаженный на другом PLA (американском).
Пластик легкоплавкий, 225 градусов для него много, уменьшил до 210, хотя наверное можно до 200 опустить. Из за легкоплавкости сильно задираются вверх тонкие навесные детали. Нужно настраивать охлаждение.(температура по показаниям принтера)
Скорость 80мм/сек. для него тоже много - полосит. Не фатально, но сильно заметно. Допечатаю так, но в следующий раз уменьшу до 40мм/сек.
Ну и сопельки наблюдаются - нужно будет настроить ретракт.

Слои липнут нормально, усадки нет, короблений и растрескиваний тоже нет.

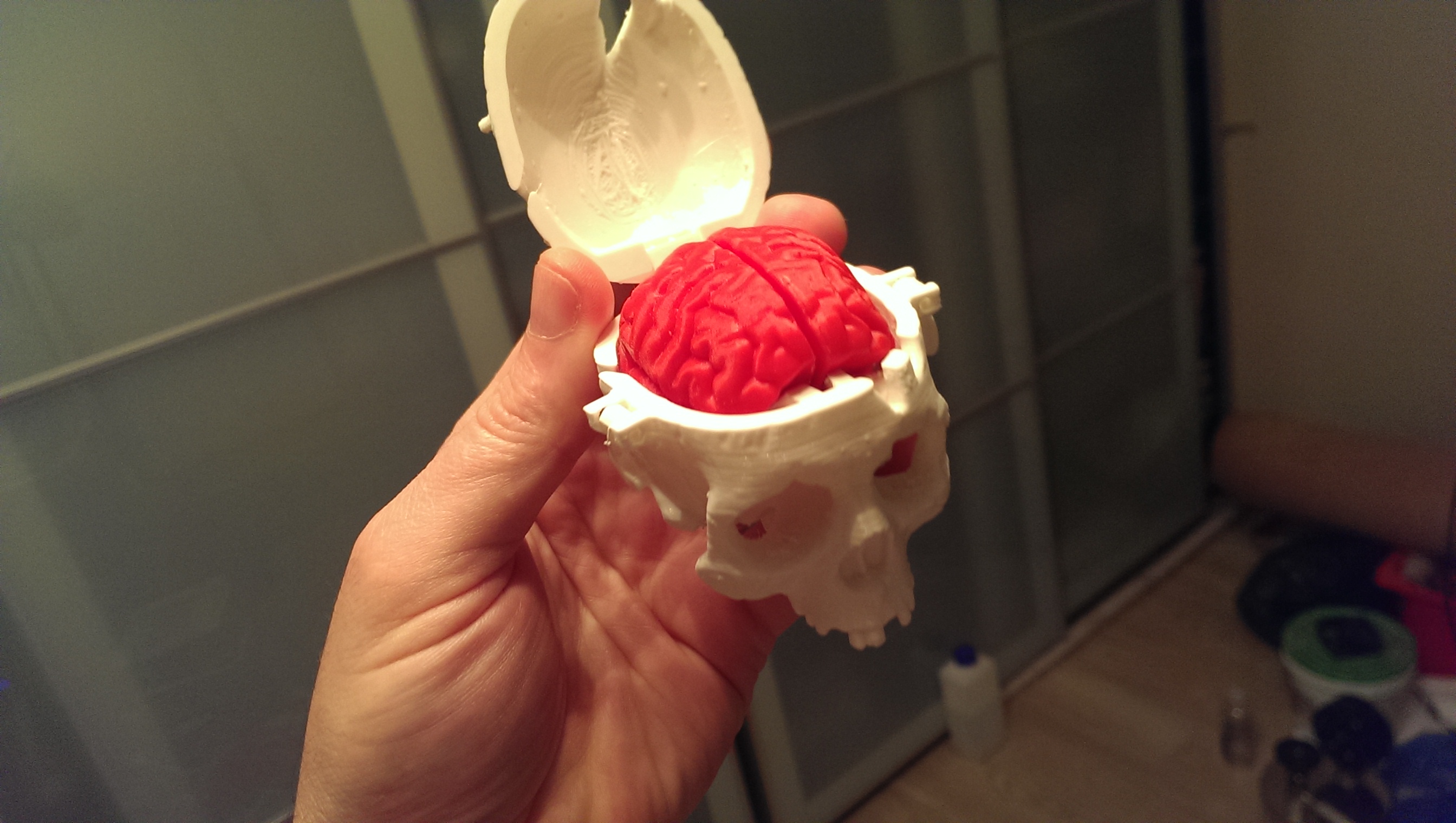

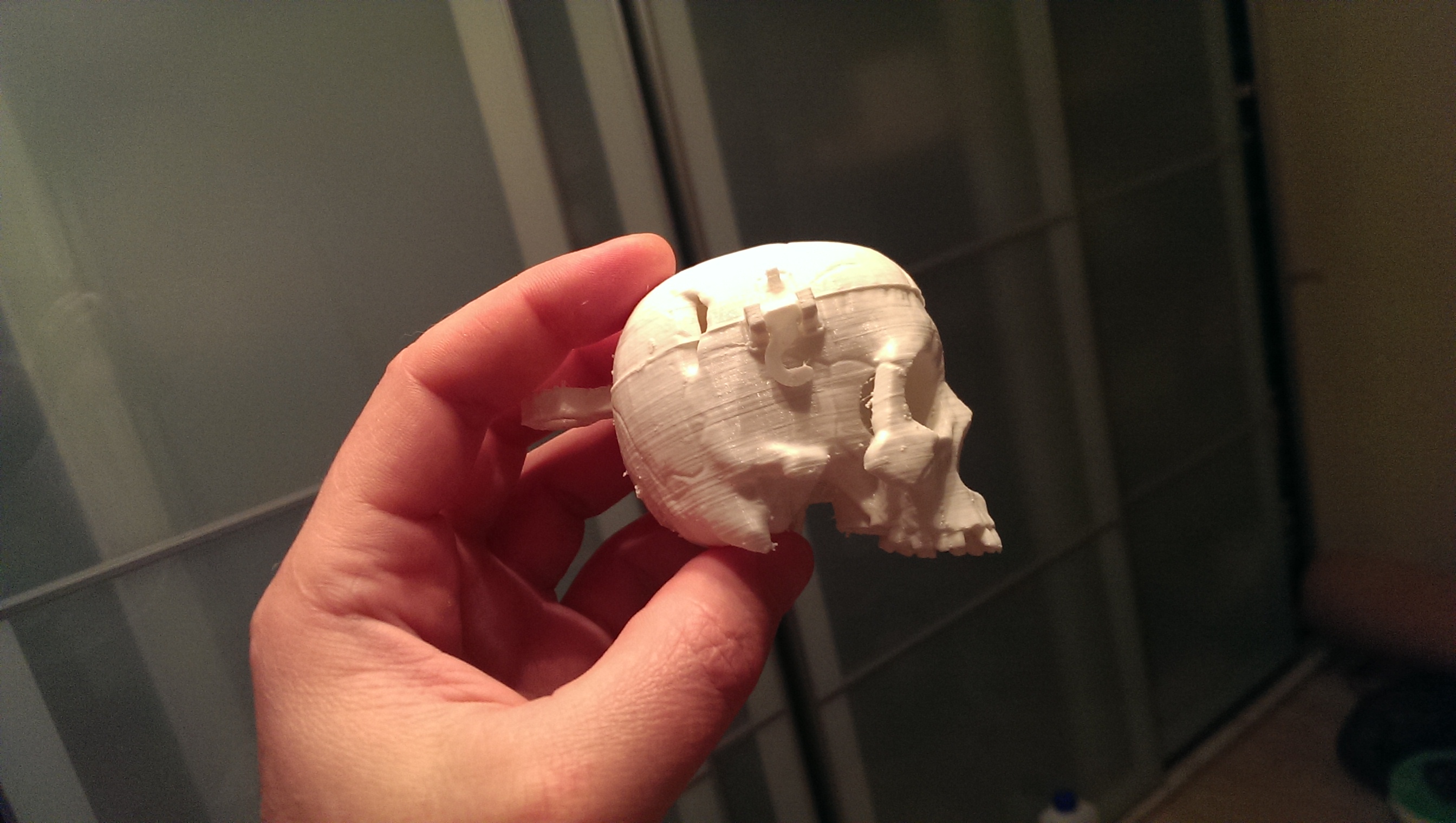

Ниже результат со стола, без постобработки. (мозги напечатны АБС-ом Fdplast)

вижу, много кто уже печатает этим пластиком....
диаметр прутка замеряли штангелем?
как у него со стабильностью диаметра?
воюю тут с прутком, у которого диаметр гуляет около 0.05мм, и это уже плохо сказывается.
как тут дела обстоят?

Я 0,05 вообще не замечаю. Если и есть, то не заметно по сравнению с предыдущим пластиком, где разбег от 1,7 до 1,8

Сейчас замерил микрометром зелёный сразу после печати - 1,75. Штанген китайческий показывает 1,77, так что ему веры нет особой, скорее просто чтобы понять, укладываемся в примерные параметры или нет.

Я тоже перепада в 0.05 на качестве поверхности не замечаю. Печатаю в основном соплом 0.3.
У меня китайский штангель показывает 1.74.

Да в принципе пофик на диаметр, тут главное чтобы он постоянный был.

У PLA от fdplast обнаружил еще одну странность. Какой то от не такой как аналоги - более мягкий и менее "звонкий", больше на АБС похож.
Касательно звонкости - стучал по черепушкам из разного PLA, у экземпляра из FDplast звук заметно более глухой.
С целью дальнейшего сравнения засунул кусок желтого филамента от FDplast в пробирку с ацетоном на пробу, во вторую пробирку положил кусок "другого" PLA.
Через три часа другой PLA слегка набух и стал более прозрачным, а вот кусок PLA от FDplast развалился на куски.

Чего-то нахимичили наши москвичи )) Действительно, ПЛА чуть ли не как стекло по идее должен быть. Но я смогу опробовать только 25-го... в дороге еще.

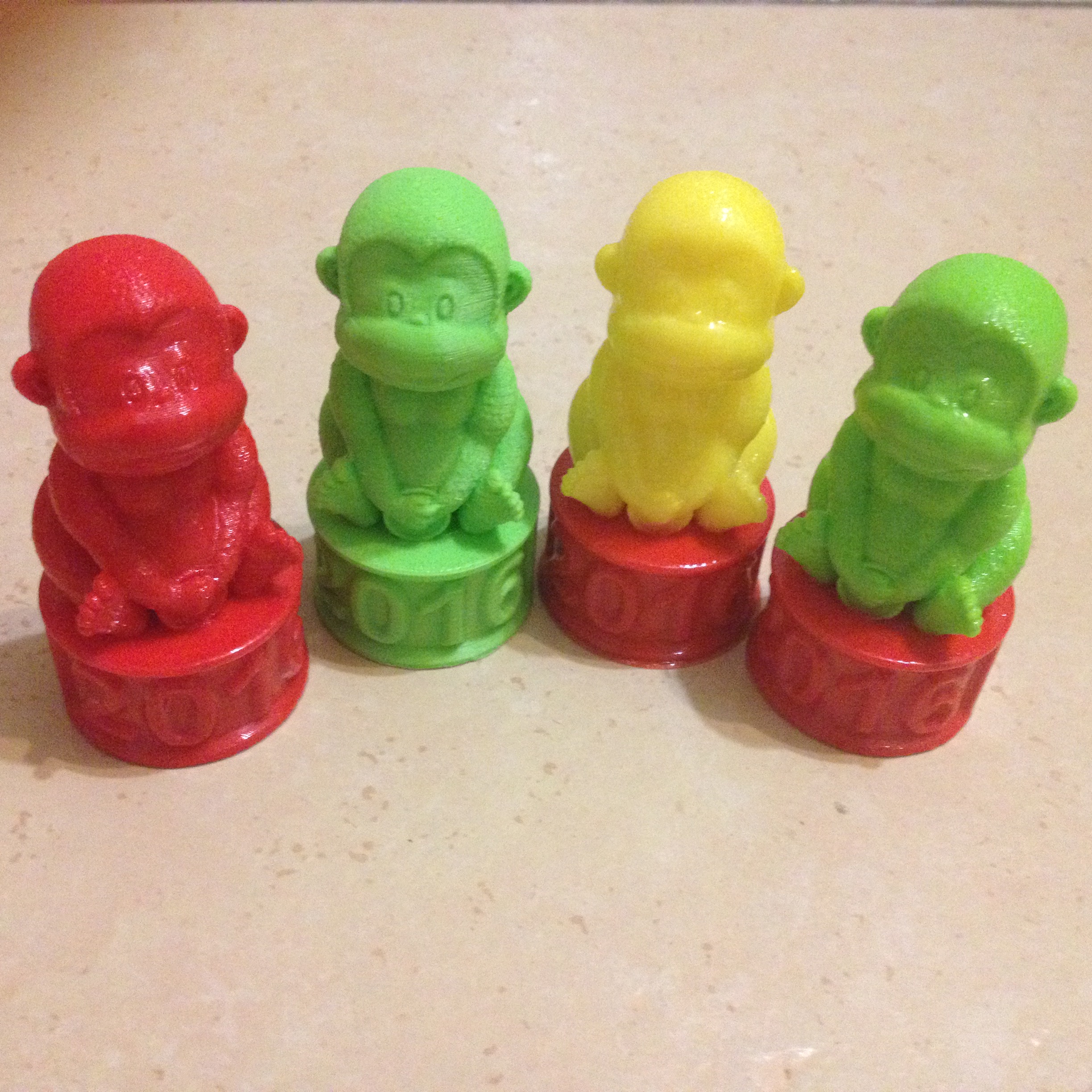

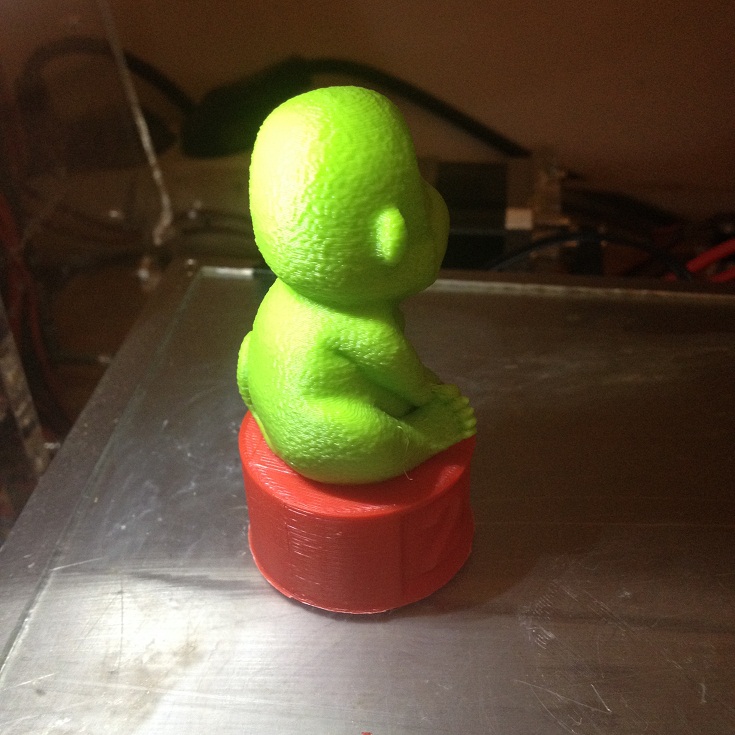

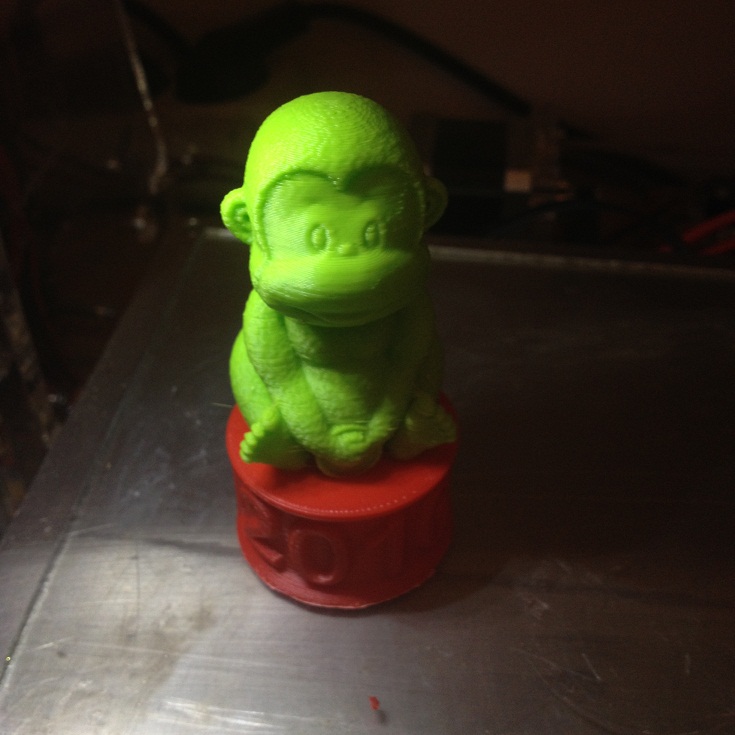

А пока вот пустил АБС на фигурки в тему приближающихся праздников (одна пока без "бани"):

ivasi писал(а):У PLA от fdplast обнаружил еще одну странность. Какой то от не такой как аналоги - более мягкий и менее "звонкий"...

Это всё от сырья зависит, из чего и как было оно получено
Намешать там едва ли можно, что то кроме красителей
