MKS Gen v1.3

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: MKS Gen v1.3

Сообщение vtoryh » 05 дек 2015, 20:30

unigenum писал(а):фото платы покрупнее можете сделать? сравним...

В понедельник выложу, на работе все. :)
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: MKS Gen v1.3

Сообщение Onepoint » 07 дек 2015, 00:47

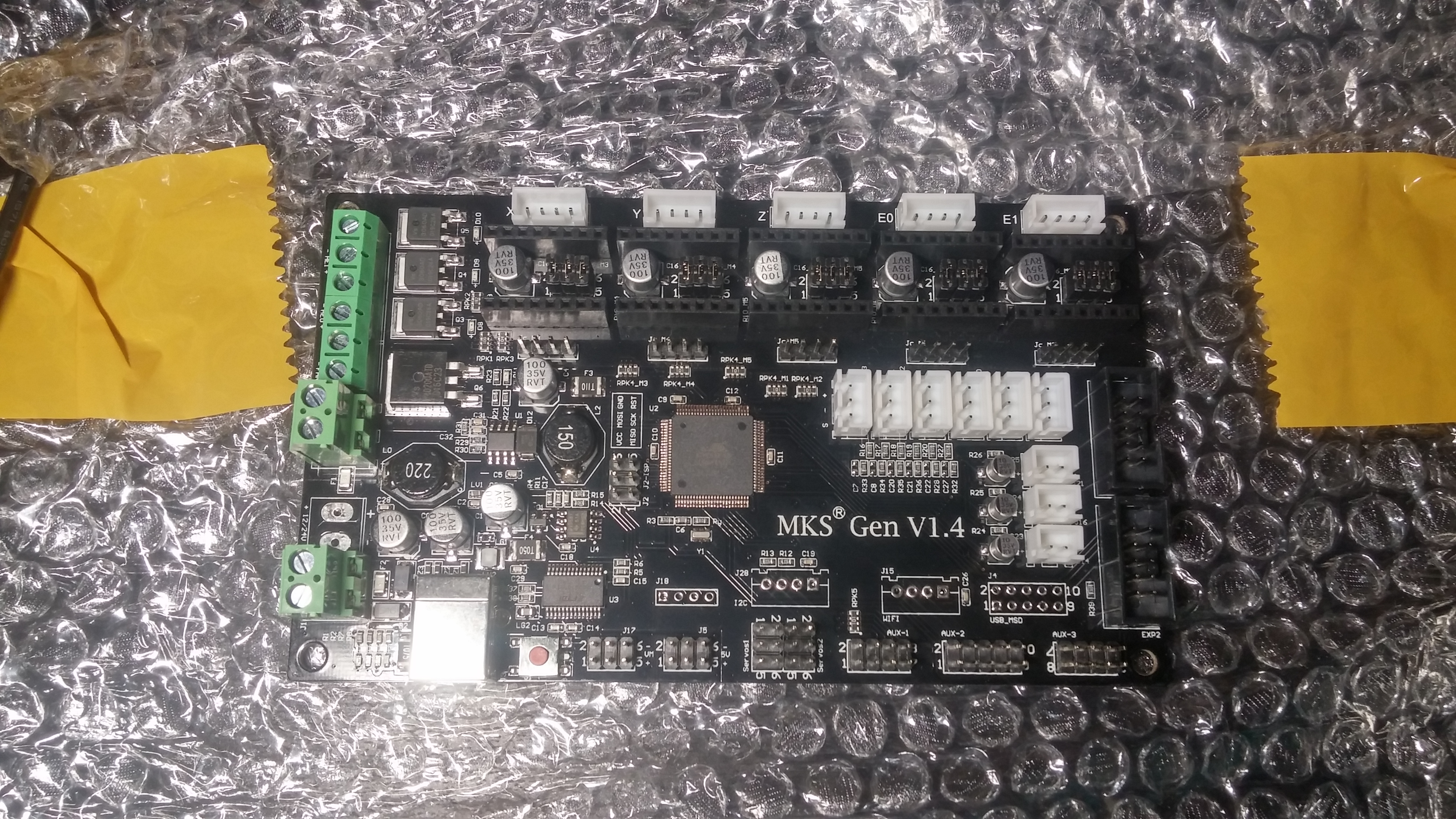

Собираю первый принтер, тоже пришла эта плата 1.4, вот фото.
Вложения
Последний раз редактировалось Onepoint 11 авг 2018, 13:41, всего редактировалось 1 раз.
Onepoint

Сообщения: 1
Зарегистрирован: 20 ноя 2015, 09:47

Re: MKS Gen v1.3

Сообщение vtoryh » 07 дек 2015, 12:11

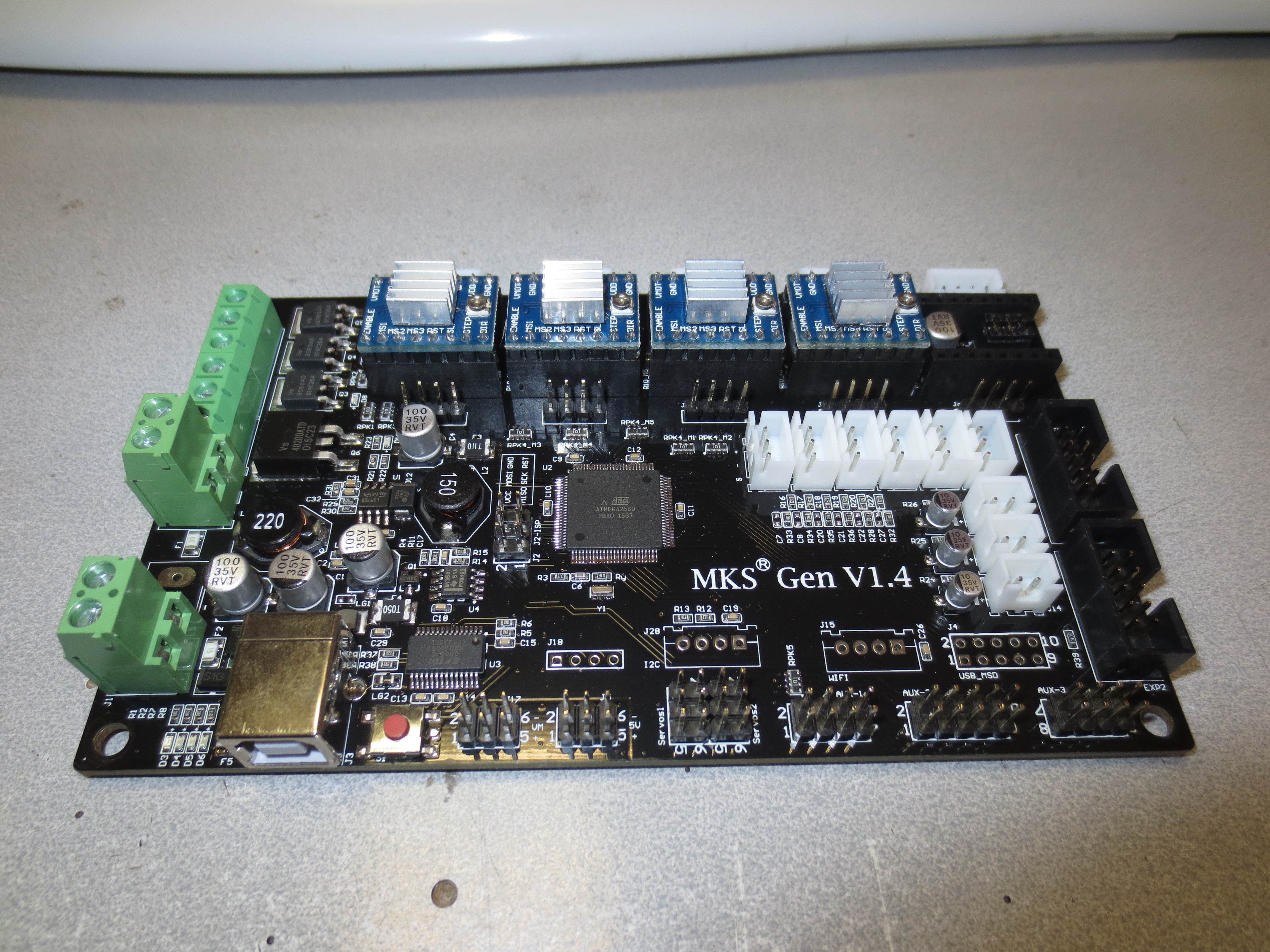

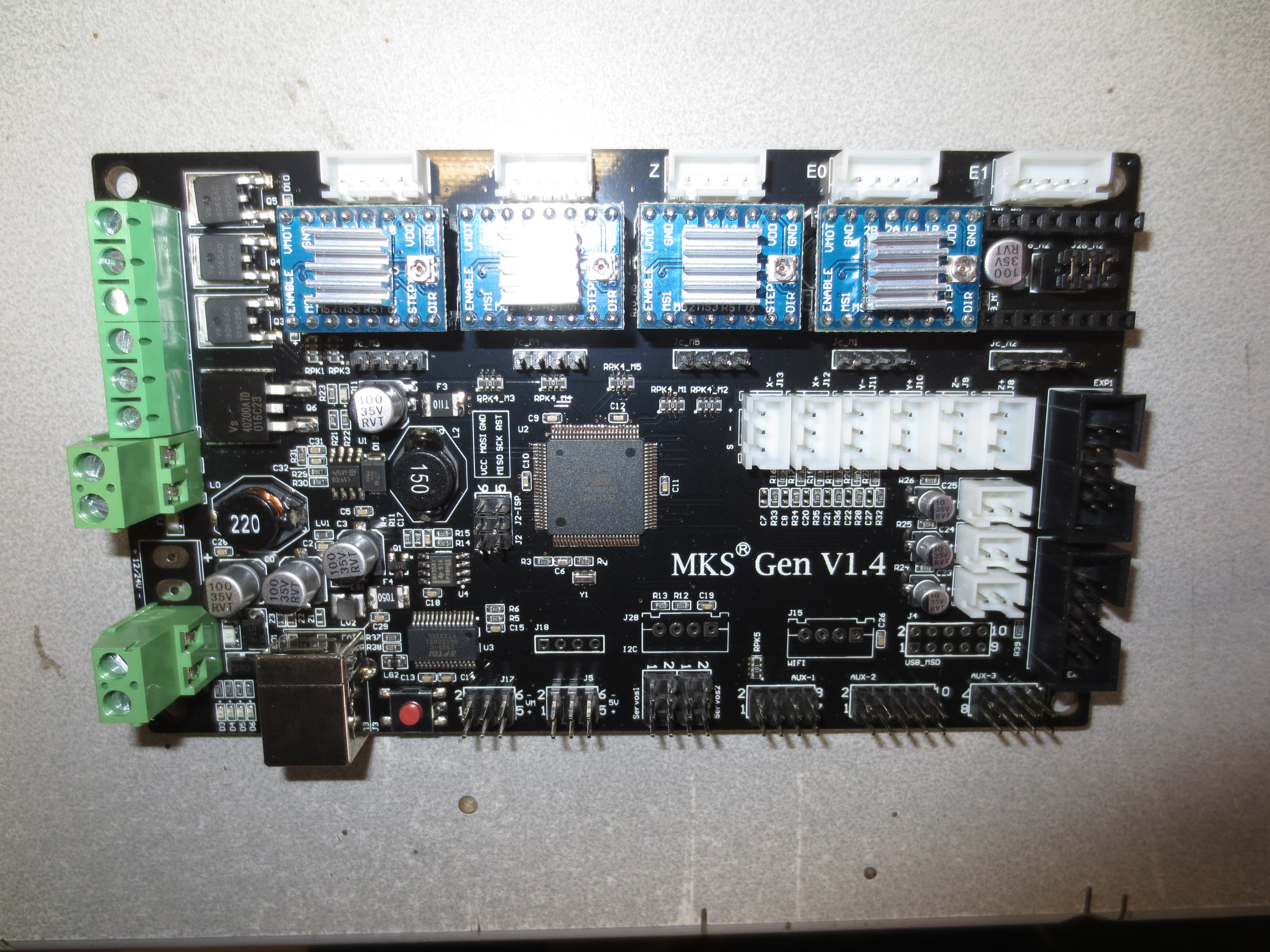

Выкладываю фотки v1.4
Вложения
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: MKS Gen v1.3

Сообщение unigenum » 07 дек 2015, 19:23

В сравнении с 1.3 икаких отличий в элементах и их расположении не нашел. Ну кроме разъема подогрева стола.
Возможно изменилась внутренняя разводка платы.
Начиная с версии 1.1 вносимые изменения были существенны и хорошо заметны. А тут хз что и думать, неужели только из-за разъема?
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: MKS Gen v1.3

Сообщение vtoryh » 07 дек 2015, 20:40

Я и говорю на первый взгляд нет ничего.
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: MKS Gen v1.3

Сообщение Alexus12 » 10 дек 2015, 17:51

leonisio писал(а):Да, питаю всю плату от 24V. http://reprap.org/wiki/MKS_GEN_V1.1

Хочу ещё раз уточнить по питанию в 24 В (для платы MKS SBASE V1.1):
1. Нагреватель экструдера тоже на 24 вольта должен быть?
2. На стол будет подаваться 24 вольта?
3. Двигатели остаются такими же, как и в случае питания 12 вольт?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1114
Зарегистрирован: 18 дек 2014, 01:43

Re: MKS Gen v1.3

Сообщение icehardy » 10 дек 2015, 19:04

Да, всё будет питаться от 24 вольт
двигатели те же, им важен ток а не напряжение
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: MKS Gen v1.3

Сообщение Alexus12 » 10 дек 2015, 19:14

Двигатели на 1,7 А все будут.
Понял, спасибо.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1114
Зарегистрирован: 18 дек 2014, 01:43

Re: MKS Gen v1.3

Сообщение flenger » 31 дек 2015, 11:19

Залил прошивку в эту плату, подключаю дисплей RepRapDiscount Smart Controller, на экране дисплея ничего не отображается, он даже не светит.
В пищалке ритмично раздаются щелчки. если крутить енкодер шелчки пропадают и на плате вспыхвает синий диод...
Не подскажите в какую сторону копать?
flenger

Сообщения: 61
Зарегистрирован: 01 сен 2015, 16:51
Откуда: Москва

Re: MKS Gen v1.3

Сообщение icehardy » 31 дек 2015, 12:07

контраст дисплея наверняка выкручен
покрутить подстроечник на плате дисплея
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: MKS Gen v1.3

Сообщение flenger » 31 дек 2015, 12:12

Пробовал крутить, не помогает, дисплей не зажигается совсем...
flenger

Сообщения: 61
Зарегистрирован: 01 сен 2015, 16:51
Откуда: Москва

Re: MKS Gen v1.3

Сообщение icehardy » 31 дек 2015, 12:54

на плату MKS-GEN есть какая то документация, картинка с распиновкой разъема на дисплей ?
я пользуюсь MKS-SBASE, там оказалось перевернуты на 180 градусов разъемы, или так запаяли, или развели так :)
проверить этот момент нужно
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: MKS Gen v1.3

Сообщение vtoryh » 01 янв 2016, 22:51

Ага. Срезать ключи на шлейфе со стороны платы и переворачивать коннекторы на 180 градусов.
На фотке более понятно http://img.yunqudao.com/UploadFolder/4f ... t/38_6.jpg

Добавлено спустя 1 минуту 43 секунды:
icehardy писал(а):я пользуюсь MKS-SBASE, там оказалось перевернуты на 180 градусов разъемы, или так запаяли, или развели так :)

Когда Вам платка пришла и написали про переворот я у себя и попробовал. Заработало. :)
Так что спасибо. :)
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: MKS Gen v1.3

Сообщение icehardy » 01 янв 2016, 22:57

Видимо это у китайцев такая фишка, чтоб их платы только и их же дисплеями работали, которые идут с правильными шлейфами :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: MKS Gen v1.3

Сообщение unigenum » 02 янв 2016, 03:30

vtoryh писал(а):Ага. Срезать ключи на шлейфе со стороны платы и переворачивать коннекторы на 180 градусов.

ничего срезать не надо. пластиковая кроватка на плате, котороая с прорезью под "ключ", снимается с запаянных штырей, переворачивается и насаживается обратно. она никак не закреплена, просто сидит внатяг на штырьках.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб
