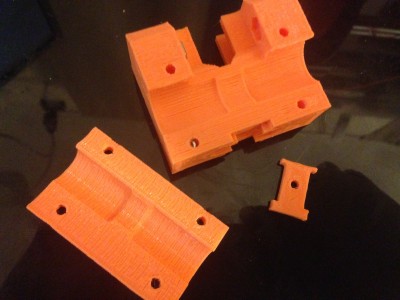

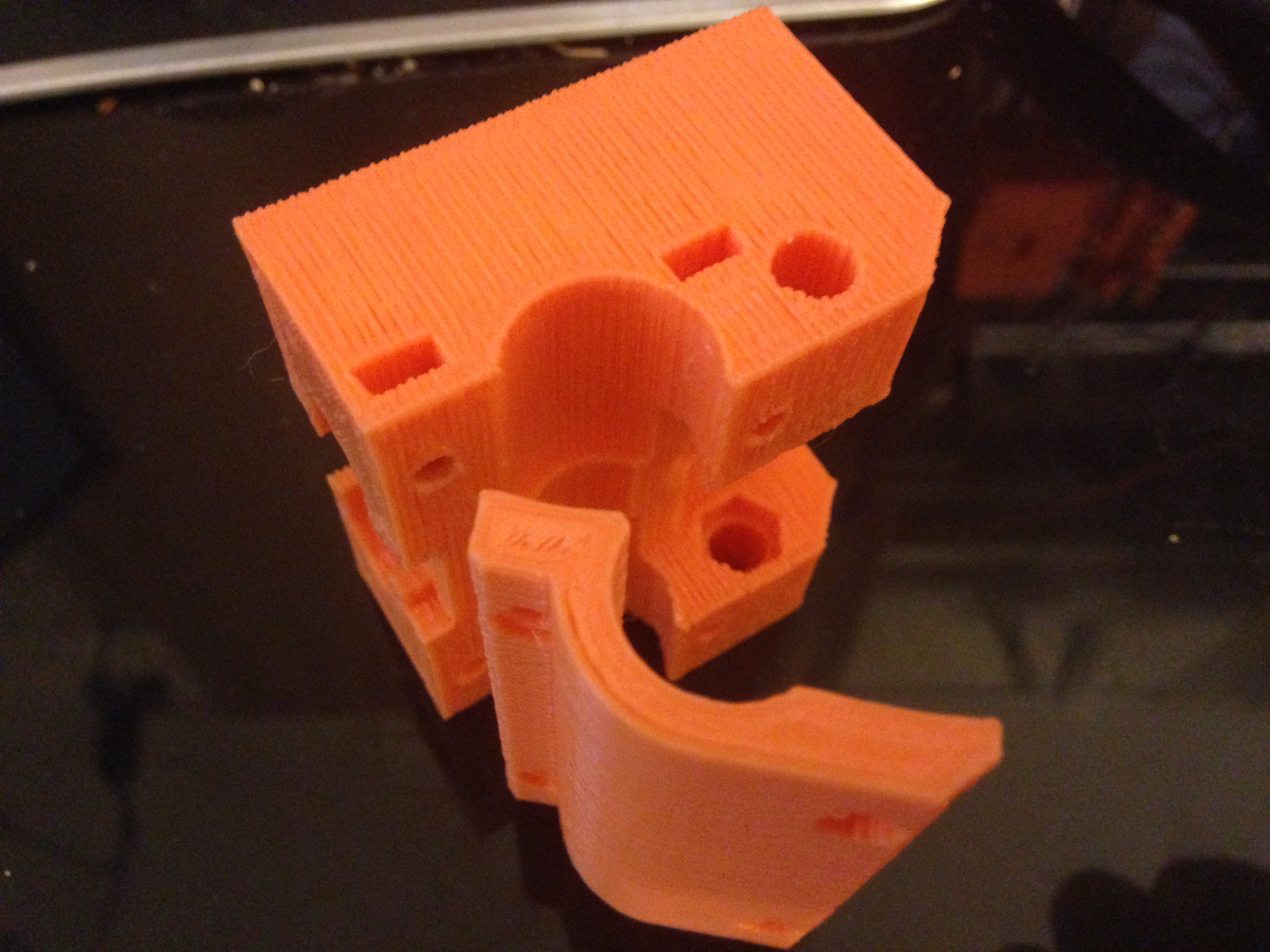

Ну вот я в несколько итераций запилил такие каретки
Жесткость конструкции офигенная, ничего никуда не шелохнется (сейчас печатаю пробник, вроде бы все офигенно, но когда сниму со стола, посмотрю поподробнее.
Вылезло несколько проблем, которые, кажется, убирались кучей степеней свободы в оригинальных каретках.
1. При закрытии крышки подшипников и утягивании болтов, каретка внезапно перестает ездить по направляющей. То есть , судя по всему при утягивании нарушается соостность. Как, почему - хз. Есть идеи? И как это убрать? Я на одной картеке разнес чуть-чуть подшипники так, что фиксирующие болты примерно посередине подшипников находятся и заодно чтобы фланец центральный точно не влиял. Но один фиг когда утягиваешь болты все начинает хустать и зажимать.

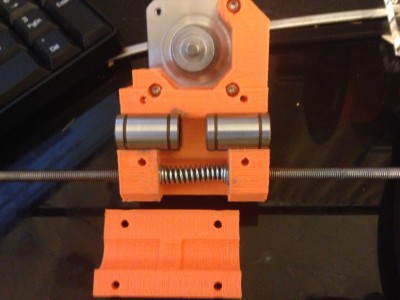

2. Выбор люфта- на последнем фото видна пружина. Она распирает две гайки, установленные в зазоры. Люфт абсолютно отсутсвует, но шпилька ходит туго
То ли пружину очень сильную поставил, то ли какой-то фундаментальный недостаток конструкции (я че-т вообще в этом ниче оказывается не понимаю). Но вот туго ходит шпилька, от этого начинаются пропуски шагов и другие неприятности3. Еще, по-моему, в оригинальных каретках был специально свободный ход направляющих оси X в пазах под них. За счет этого компенсировалась непараллельность направляющих Z, т.е. при движении по Z каретки в горихонтальной плоскости расходились-сходились, но это не было проблемой, потому что установленные в них направляюшие X просто свободно двигались, на расклинивая систему... Я же напечатал так, что направляюшие в каретки чуть ли не забивать пришлось. Результат, по-моему (догадка) - расклинивание системы, пропуск шагов одного из моторов по Z, дальнейший разнос системы X-Z...
Короче если по каким-то позициям есть предложения - пишите.
Я по подшипникам думаю следующее - один подшипник монтировать мертво, а на второй одевать резиновые кольца и не очень плотно зажимать с ними. В результате второй подшипник должен немножко играть. Но выберет ли эта игра несоосность и изменится что-то ли - хз. Печатать еще три часа и разбирать полпринтера для "попробовать" уже немножко не хочется, мож есть известные решения...
