Пластиковые линейные подшипники

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Пластиковые линейные подшипники

Сообщение Myp » 26 окт 2015, 23:02

пружинные втулки не пригодны, все эти пружинки под нагрузкой прожимаются и каретки болтаются.
во вторых чем больше площадь контакта вала с втулкой тем меньшее там давление вала на пластик и значит втулка дольше не стирается.
втулка с лепестками сотрётся и начнёт люфтить в 10 раз быстрее чем простая круглая втулка.

лучше всего на роль втулки подходит монолитный кусок пластика с просверлённым чистовым отверстием в диаметр вала
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Пластиковые линейные подшипники

Сообщение Dimon372 » 26 окт 2015, 23:49

Ну оригинально то шла речь именно о пластиковых втулках... Я себе недавно на медные втулки переделал. Вполне бюджетно и тихо.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Пластиковые линейные подшипники

Сообщение macar2005 » 28 окт 2015, 13:02

Попробовал напечатать втулки 8х14х10 из ABS и нейлона. Результатом не доволен. Тяжело попасть в размер вала 8 мм. Отверстие во втулке получается с погрешностью (или туго или болтается). Придется рассверливать или что то придумывать для подгонки размера.
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Пластиковые линейные подшипники

Сообщение alexxy » 28 окт 2015, 14:07

если хочется делать платиковые подшипники, то лучше из тефлона. Просто сверлится отверстие в пластине сверлом 8.2 (если валы 8мм), дальше вырезается под размер
alexxy

Сообщения: 93
Зарегистрирован: 05 фев 2015, 22:58

Re: Пластиковые линейные подшипники

Сообщение icehardy » 28 окт 2015, 15:00

macar2005 писал(а):Попробовал напечатать втулки 8х14х10 из ABS и нейлона. Результатом не доволен. Тяжело попасть в размер вала 8 мм. Отверстие во втулке получается с погрешностью (или туго или болтается). Придется рассверливать или что то придумывать для подгонки размера.

Я пробовал печатать пластиковые
Подгонял просто нагрев готовую втулку и направляющую, получается приемлемо
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Самодельные тефлоновые подшипники

Сообщение abuharsky » 02 ноя 2015, 11:41

Нашел себе развлечение на выходные, в общем, посмотрел подробнее подшипники от IGUS, а также от PCB, вот такие


У них прочная металлическая основа и тонкий слой из скользящего и выносливого материала.

Тефлон, он же фторопласт, имеет очень хорошие свойства для применения в подшипниках, так вот, ничего не стоит распечатать со 100% заливкой основу для подшипника, внутрь поместить отрезок тефлоновой трубы с внутренним диаметром 8мм и все это дело потестировать :) , чем я и займусь.

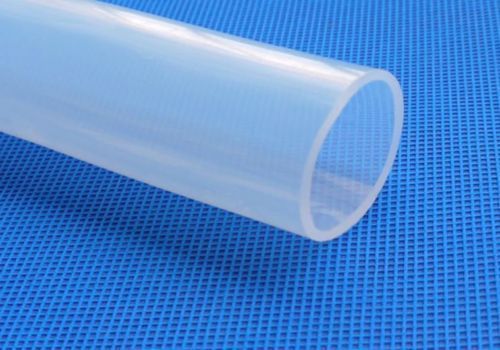

вот такую трубу в 1 метр нашел на ебае за 300руб


Потенциально, видится несколько проблем (и их решения соотвественно):
- труба будет иметь внутренний диаметр не 8мм, а, скажем, 8.2, - возможен вариант, когда в трубе по всей длине придется сделать разрез вдоль и подгонять диаметр сжимая извне
- под нагрузкой будет по разному прижиматься и плохо скользить - придется более прочный, соответсенно, более толстый корпус печатать
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Пластиковые линейные подшипники

Сообщение icehardy » 02 ноя 2015, 11:57

Я для такой же примерно затеи покупал бронзовые втулки
Разрезные тонкостенные
Но всё никак руки не доходят проверить
http://ru.aliexpress.com/item/10pcs-Wear-Resisting-SF-1-Self-Lubricating-Bearing-Bushing-8mm-x-10mm-x-12mm/32275233980.html?spm=2114.03020208.3.1.TKiinr&ws_ab_test=searchweb201556_1_71_72_73_74_75,searchweb0_0,searchweb201560_9
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Пластиковые линейные подшипники

Сообщение setar » 02 ноя 2015, 14:58

стальные омедненные втулки, с каким то там покрытием внутри, вроде скользят пока есть покрытие, дальше сталь по стале, так на попробовать сойдет
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Пластиковые линейные подшипники

Сообщение RomanST77 » 20 ноя 2015, 18:34

Вчера примерял Igus Drylin RJMP-01-08 на полированные валы, садится достаточно плотно, на ощупь я люфт не чувствую. По сравнению с дешевыми китайскими LM8UU - небо и земля. Буду переделывать под них свой новый принтер, к сожалению они чуть больше, чем LM8UU (диаметр и длина на ~1 мм).
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Пластиковые линейные подшипники

Сообщение esisl » 24 сен 2016, 19:45

Была где-то тема, с попыткой использовать в качестве направляющих, свёрла с длииииннными хвостовиками. И была жалоба, что у них диаметр не 8мм, 7.9мм, и подшипники болтаются.

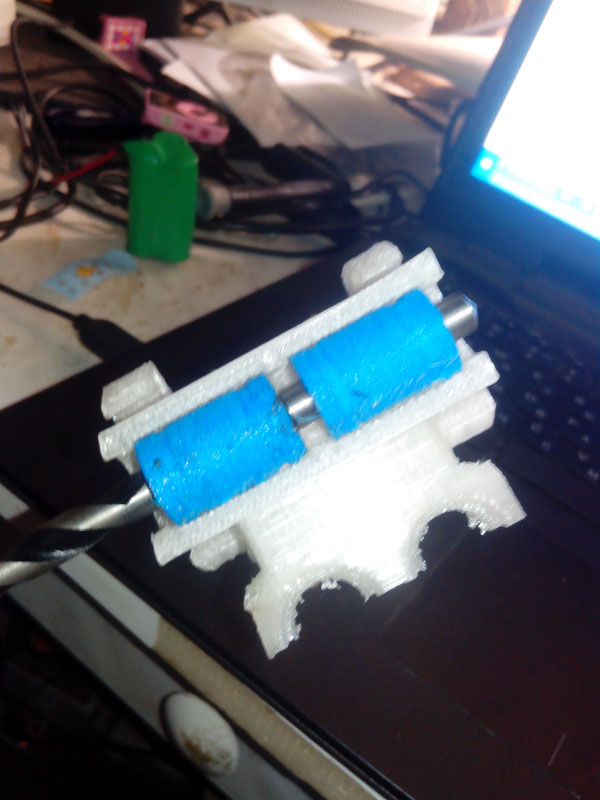

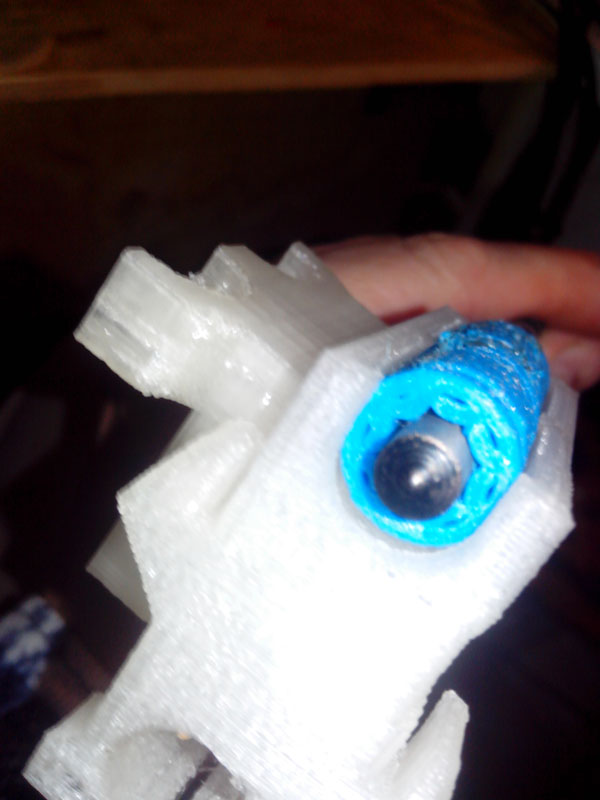

Ура! Подумал я и распечатал lm8uu из жутко-усадочного нейлона. Даже не сушил.
Сели на хвостовик 7.9мм как тут и были.
Причём они и в каретку тоже сели. В общем оптимистично выглядит.
Вложения
esisl

Сообщения: 1456
Зарегистрирован: 23 июл 2012, 15:24
