Привет всем. Хочу собрать 3D принтер рабочей областью 20х20х30 для начала заказал комплектующие с aliexpress . Надеюсь собрать до нового года.
Комплектующие :
ATmega2560-16AU http://ru.aliexpress.com/item/Promotion ... Title=true
RAMPS 1.4 http://ru.aliexpress.com/item/Free-ship ... Title=true
LCD control http://ru.aliexpress.com/item/Free-ship ... Title=true
драйверы A4988 http://ru.aliexpress.com/item/1pcs-heat ... Title=true
E3d V6 http://ru.aliexpress.com/item/E3D-V6-3D ... ber=718232
нагревательный стол http://ru.aliexpress.com/item/New-3D-Pr ... ber=217987
линейные подшипники http://ru.aliexpress.com/item/10pcs-lot ... ber=217987
ролики 20 зубовые http://ru.aliexpress.com/item/5pcs-Lot- ... ber=217987
Хотэнд уже пришел на первый взгляд состояние нормальное

корпус на лазерной резке делать планируете ?
почему не на рельсах сразу ?

корпус сам буду делать фанера 8мм или дсп 16мм (первый опытный образец, хочется максимум сэкономить, потом увидим )
рельсы больно дорогие я понимаю что на рельсах точность больше и с конструкцией проще но бюджет ограничен.

Добавлено спустя 8 минут 16 секунд:

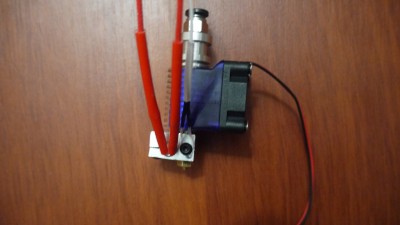

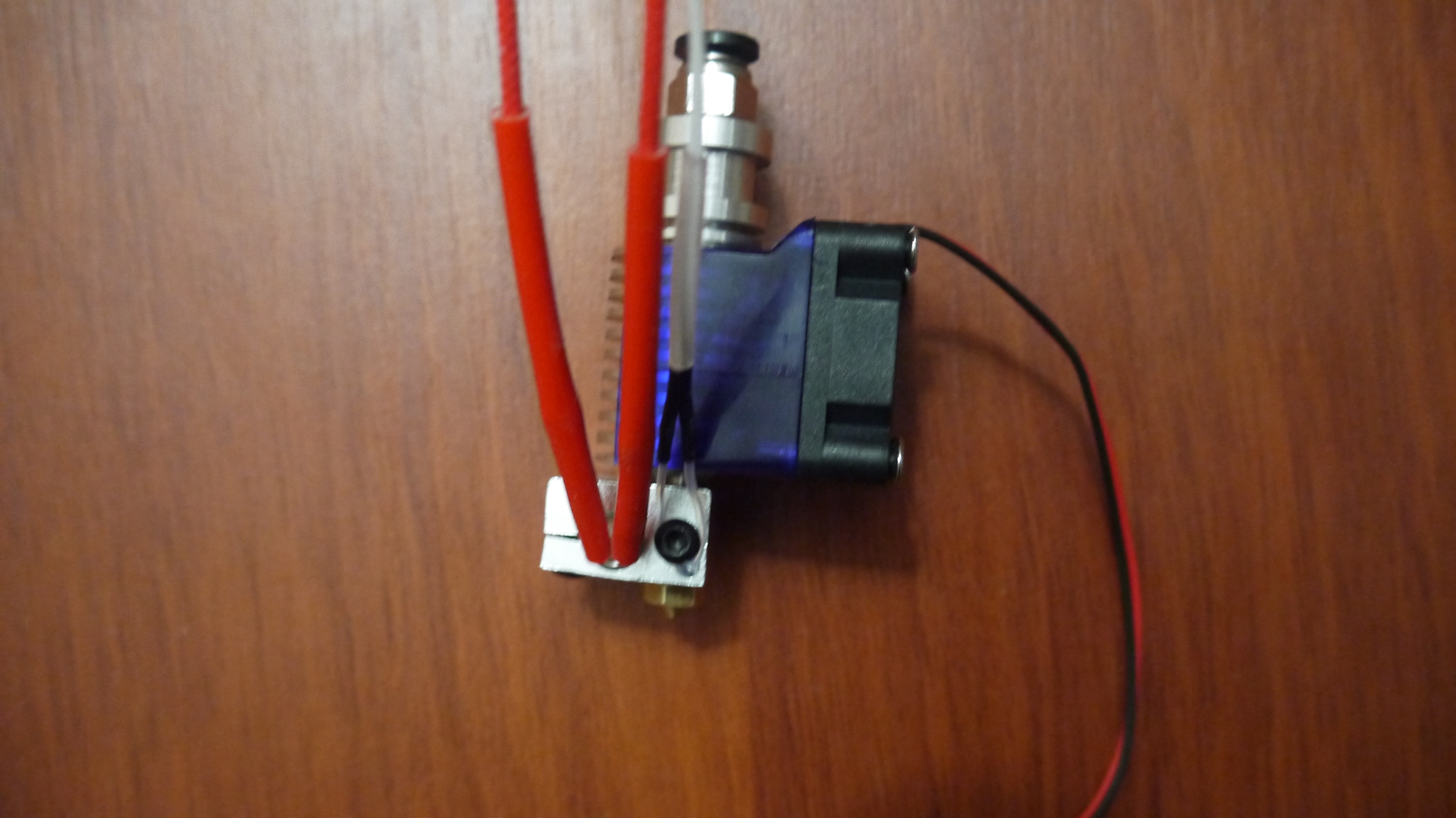

пришел китайский E3d V6

Советую сразу термобарьер вывернуть и на просвет посмотреть.
Если внутри явная ступенька будет от встречного сверления- пока есть время шлифовать,полировать до достижения нирваны)

Vovich70 писал(а):Советую сразу термобарьер вывернуть и на просвет посмотреть.
Если внутри явная ступенька будет от встречного сверления- пока есть время шлифовать,полировать до достижения нирваны)

у меня термо барьер с тефлоновой трубкой (хорошо это или плохо ?) и да сопло 0,5 мм

Ну для начала и с трубкой нормально)Хотя это тема тоже ля вечного спора "трубочников" и "безтрубочников")))
По крайней мере,из-за кривизны рук сверлильщика проблемы не будет.
Правда,китайские товарищи регулярно используют своё прочтение оригинальных чертежей,из-за чего копия не работает)

такие шаговые подойдут для принтера http://duxe.ru/product_info.php?cPath=3 ... cts_id=409

Добавлено спустя 12 минут 12 секунд:

Vovich70 писал(а):Ну для начала и с трубкой нормально)Хотя это тема тоже ля вечного спора "трубочников" и "безтрубочников")))
По крайней мере,из-за кривизны рук сверлильщика проблемы не будет.
Правда,китайские товарищи регулярно используют своё прочтение оригинальных чертежей,из-за чего копия не работает)

когда 3D принтер заработает увидим как будет работать)

ильгиз писал(а):такие шаговые подойдут для принтера http://duxe.ru/product_info.php?cPath=3 ... cts_id=409

Вполне подойдут.

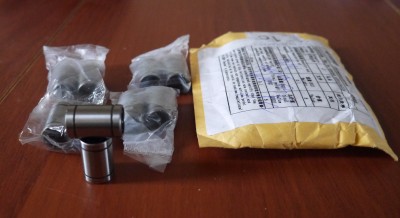

Пришли линейные подшипники

ох, и геморройные эти подшипники
одно радует - цена.

setar писал(а):ох, и геморройные эти подшипники
одно радует - цена.

А почему геморные? И какие можете посоветовать?

геморройные они не сами по себе а в применении на принтерах.
все подшипники до 15$ за штуку не предназначены для работы под нагрузкой которая стремится отклонить ось подшипника от оси вала.
а под такой нагрузкой (которая при работе принтера норма кроме оси Z) подшипник имеет волнообразный и неравномерный по сопротивлению ход, что плохо сказывается на скорости и качестве печати.
немного лучше в этом отношении удлиненные аналоги там в одном корпусе пара групп из 4 контуров шариков, из за единого корпуса они немного компенсируют нагрузку отклонения оси.
но самое лучшее это подшипники качения, хотя и габариты такой каретки получаются больше

Тоесть в данном случае сама конструкция подшипника не очень удачная? Или есть более качественные подшипники такого типа?

Угу, есть именно такие, но более качественные, ипонские. Как уже написал Сергей, они стоят дорого, от 15$ за 1 штуку. Тут уже по бюджету сравнимо с хорошими рельсами, поэтому смысла в них нет.

setar писал(а):но самое лучшее это подшипники качения, хотя и габариты такой каретки получаются больше

Ну я бы не сказал, что сильно больше. У меня габариты такой каретки не сильно отличаются от той что была на lm8uu. А вот ход да, намного лучше, и качество печати стало более приемлемое.
