разработка 3D принтера H-bot

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: разработка 3D принтера H-bot

Сообщение abuharsky » 22 окт 2015, 19:43

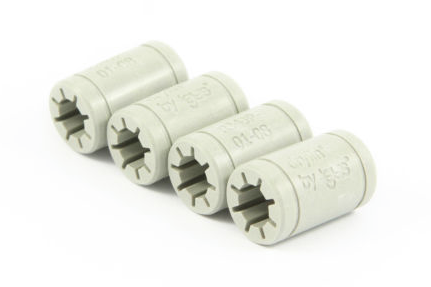

есть у кого-то опыт работы с Igus Drylin?
цена побольше конечно, но вполне разумная (около 270р за 1шт), а то и меньше, если получше поискать
Скриншот 2015-10-22 18.17.25.png

вот такие
http://www.ebay.com/itm/Igus-DryLin-R-R ... ReGotAs4lg

или такие например
http://www.ebay.com/itm/Igus-DryLin-R-R ... pToa7XEBsg

Добавлено спустя 24 минуты 3 секунды:
а вот про эти кто что скажет?


http://ru.aliexpress.com/item/Free-ship ... ber=834897
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: разработка 3D принтера H-bot

Сообщение alexxy » 22 окт 2015, 22:41

Проще не мучаться и сделать на такой манер
у меня оно на p3steel работает под 693zz подшипниками.
alexxy

Сообщения: 93
Зарегистрирован: 05 фев 2015, 22:58

Re: разработка 3D принтера H-bot

Сообщение abuharsky » 22 окт 2015, 22:50

alexxy писал(а):Проще не мучаться и сделать на такой манер
у меня оно на p3steel работает под 693zz подшипниками.



трудоемко, но, выглядит эффективно
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: разработка 3D принтера H-bot

Сообщение alexxy » 22 окт 2015, 22:56

При наличии принтера вполне нормально. Выйдет это намного дешевле чем тот пластиковый хлам покупать.
alexxy

Сообщения: 93
Зарегистрирован: 05 фев 2015, 22:58

Re: разработка 3D принтера H-bot

Сообщение ильгиз » 23 окт 2015, 19:29

кто скажет такой экструдор нормальный http://ru.aliexpress.com/item/3D-printe ... er=1504763
или какой посоветовали бы. или можно самому сделать?
ильгиз

Сообщения: 10
Зарегистрирован: 14 авг 2015, 19:47

Re: разработка 3D принтера H-bot

Сообщение icehardy » 23 окт 2015, 20:38

Нормальный, только потом шестерню на нержавейку поменять
эта довольно быстро кончится
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: разработка 3D принтера H-bot

Сообщение ильгиз » 25 окт 2015, 00:52

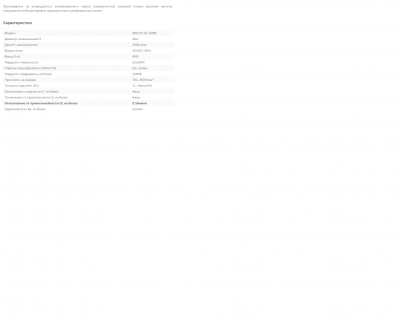

кто подскажет с такими характеристиками валы подойдут
Вложения
ильгиз

Сообщения: 10
Зарегистрирован: 14 авг 2015, 19:47

Re: разработка 3D принтера H-bot

Сообщение ильгиз » 29 окт 2015, 18:22

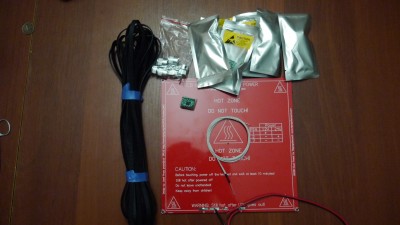

Пришла еще одна долгожданная посылка
Вложения
ильгиз

Сообщения: 10
Зарегистрирован: 14 авг 2015, 19:47

Re: разработка 3D принтера H-bot

Сообщение ильгиз » 31 окт 2015, 00:39

такой вопрос возник. в плату подавать в оба разъема 12в по 18А? у меня компьютерный блок питания на 18А
ильгиз

Сообщения: 10
Зарегистрирован: 14 авг 2015, 19:47

Re: разработка 3D принтера H-bot

Сообщение Vovich70 » 31 окт 2015, 01:07

Может,маловато будет...Стол с каким сопротивлением пришел?Посчитай ток рабочий.
Обычно ставят ватт на 350-400 при греющем столе.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 462
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: разработка 3D принтера H-bot

Сообщение barakuda62 » 31 окт 2015, 01:08

Основной провод с Б.П приходит на разъём 11А, от него параллелишь проводом потоньше на 5А, врядли у тебя там 18А, дай бог 10А чистыми будет, купи для светодиодов на 33А, и закрой тему питания для себя!
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: разработка 3D принтера H-bot

Сообщение ильгиз » 31 окт 2015, 18:45

Vovich70 писал(а):Может,маловато будет...Стол с каким сопротивлением пришел?Посчитай ток рабочий.
Обычно ставят ватт на 350-400 при греющем столе.

стол 1,6 блок питания на 450 ват при 12в дает 18а

Добавлено спустя 7 минут 24 секунды:

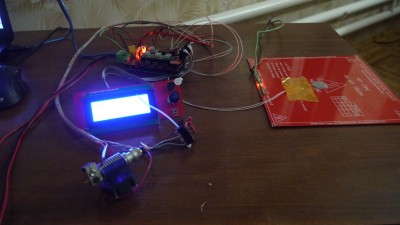

Пришли мозги принтера. все подключил проверял работоспособность нагрева стола и хотенда греет.
Вложения
ильгиз

Сообщения: 10
Зарегистрирован: 14 авг 2015, 19:47

Re: разработка 3D принтера H-bot

Сообщение vtoryh » 01 ноя 2015, 14:25

Не понимаю этого гемороя с 12-24 вольтовыми столами..
Давно продаются силиконовые столы на 220в за те же деньги.
С учетом чтоб БП нужно брать меньшей мощности, выходит даже дешевле.
Я себе поставил 200w, +реле твердотельное и плюс алюминиевая пластина. выходит на печать за 10 минут.
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: разработка 3D принтера H-bot

Сообщение Alexus12 » 01 ноя 2015, 16:13

vtoryh писал(а):Не понимаю этого гемороя с 12-24 вольтовыми столами..
Давно продаются силиконовые столы на 220в за те же деньги.
С учетом чтоб БП нужно брать меньшей мощности, выходит даже дешевле.
Я себе поставил 200w, +реле твердотельное и плюс алюминиевая пластина. выходит на печать за 10 минут.

А можно ссылку на такой стол для примера?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: разработка 3D принтера H-bot

Сообщение RomanST77 » 01 ноя 2015, 20:53

Alexus12 писал(а):
vtoryh писал(а):Не понимаю этого гемороя с 12-24 вольтовыми столами..
Давно продаются силиконовые столы на 220в за те же деньги.
С учетом чтоб БП нужно брать меньшей мощности, выходит даже дешевле.
Я себе поставил 200w, +реле твердотельное и плюс алюминиевая пластина. выходит на печать за 10 минут.

А можно ссылку на такой стол для примера?

На ибее наберите "silicone pad heater" и смотрите. Я бы все-таки брал на 12 вольт, 220 вольт стремно.

Добавлено спустя 3 минуты 20 секунд:
Например, такой: http://www.ebay.com/itm/281398160549
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42
