Автоуровень кровати: FSR датчик касания

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Автоуровень кровати: FSR датчик касания

Сообщение setar » 15 июн 2015, 12:34

вот и я о том же, у меня пока та же история.
предлагаю обсудить и допилить прошивку, это на первый взгляд кажется не сильно сложно (по крайней мере допилить прошивку "по аналогии" для использования FSR - получилось)
обсуждение вынес в отдельную тему
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: FSR датчик касания

Сообщение TedBeer » 15 июн 2015, 16:17

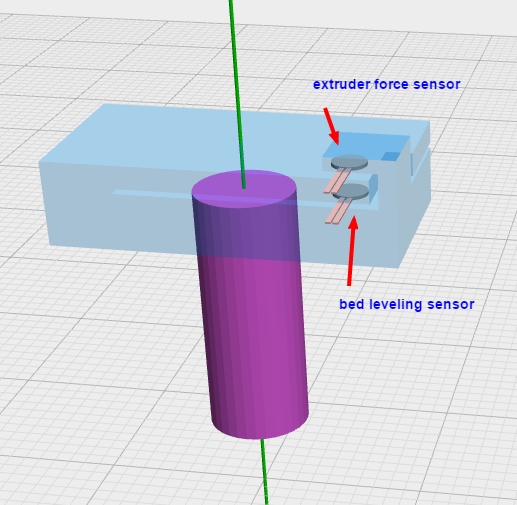

А можно поставить два сенсора. Один - регулировать уровень кровати, а второй - контролировать усилие продавливания прутка(по статье Датчик нагрузки для экструдера) Как-то так:

Когда давим хотендом кровать, то сжиматься будет нижняя щель, а когда давим пруток, то сжиматься будет верхняя щель. Когда на втором датчике усилие превышает некоторый предел, то можно предпринять некоторые действия.
Если температура низкая (не успевает плавиться пруток), то увеличить температуру или снизить скорость, чтобы экструдер пруток не погрыз, дать прутку расплавиться и медленно протолкнуть. Если высокая (много расплава, пробка поднялась), то наоборот увеличить скорость, снизить температуру, включить охлаждение. В общем есть поле для исследований.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Автоуровень кровати: FSR датчик касания

Сообщение setar » 15 июн 2015, 16:33

интересная мысль. теоретически это можно на один датчик завести.

данные снимаемые с датчика лежат в диапазоне от 300-400 до 1023
1023 - нет касания
<500 - большое усилие

центр регулируется поджимным болтиком и лежит где то 700-800.
в режиме без касания кровати прижим осуществляется за счёт упругости консоли крепления головы, и если он вдруг начинает уменьшаться то это и можно детектировать как чрезмерный нажим прутка.

только есть проблемы практического плана: нагрузка зависит от упругости, которая зависит от температуры (при нагреве плывет)
эту схему лучше реализовывать не с FSR датчиком а полноценным датчиком массы, там рабочий диапазон измерений можно регулировать программно.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: FSR датчик касания

Сообщение TedBeer » 15 июн 2015, 16:42

setar писал(а):интересная мысль. теоретически это можно на один датчик завести.

Я думал про один датчик. Но это значит, что датчик должен быть прижат с некоторым дозированным усилием и находиться постоянно под нагрузкой. При этом показания датчика со временем плывут, не говоря про упомянутое изменение геометрии блоков/щелей при нагреве/охлаждении.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Автоуровень кровати: FSR датчик касания

Сообщение setar » 17 июн 2015, 11:33

вчера в ночи убил датчик :sorry:
просто чрезмерно передавил
и у него подложка стала иметь вытяную форму
соответственно он всегда усилие показывает

зато в голову пришла интересная мысль датчика из подручных материалов - если получится опубликую.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: FSR датчик касания

Сообщение Scald » 17 июн 2015, 11:52

А начало было хорошее :)
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Автоуровень кровати: FSR датчик касания

Сообщение setar » 17 июн 2015, 12:19

не удачно спроектировал систему регулировки, нужно было через упорную плоскость, а у меня болт упирается прямо в датчик
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: FSR датчик касания

Сообщение holomrn » 17 июн 2015, 12:57

Да ведь по идее чуть подкорректировать подвес и вместо датчика можно и кнопку повесить. А если мембранную как в клавиатурах телефонов, так и ход будет небольшой.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Автоуровень кровати: FSR датчик касания

Сообщение setar » 17 июн 2015, 13:48

:) болтик заточенный как шило = контакт + регулировка свободного хода
и обломок от канцелярского ножа = жесткий контакт
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: FSR датчик касания

Сообщение Scald » 17 июн 2015, 15:28

setar писал(а):не удачно спроектировал систему регулировки, нужно было через упорную плоскость, а у меня болт упирается прямо в датчик

О как. А я еще и подумал, что не может быть, чтоб просто болтик давил на сенсор. Оказалось - может :)
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Автоуровень кровати: FSR датчик касания

Сообщение setar » 17 июн 2015, 16:00

если бы под датчиком был не пластик а металл, то можно было и болтиком давить без дополнительных подкладок.
тут проблема не в том что болтик сильно придавил, а в том что снизу поверхность прижима ушла
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: FSR датчик касания

Сообщение ales2k » 17 июн 2015, 16:30

Да жаль.
Ко мне на этой неделе должен прийти такой же, тоже попробую.
Правда у меня целиком собственное крепление экструдера с верхним подвесом. Нужно будет дорисовать опору под датчик.
Пока померял неровность руками - перепад по горячему стеклу на 350мм длины -0.15мм, что по моему многовато. Интересно, что на холодную перепада нет вообще.
Последний раз редактировалось ales2k 18 июн 2015, 10:58, всего редактировалось 1 раз.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Автоуровень кровати: FSR датчик касания

Сообщение setar » 17 июн 2015, 17:09

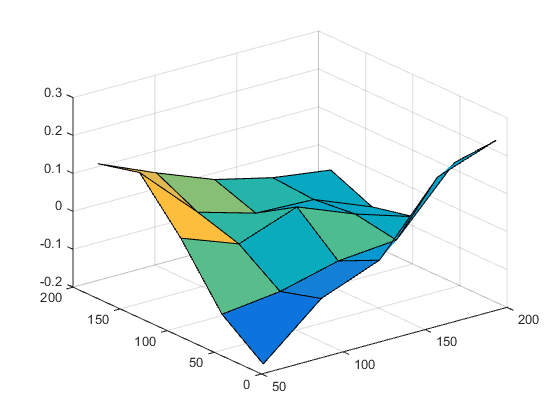

вот тут коллеги разработчики марлина общаются на тему визуализации результатов замера стола, получаются интересные картинки
