Датчик нагрузки для экструдера

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Датчик нагрузки для экструдера

Сообщение TedBeer » 27 ноя 2013, 21:10

По просьбам написал перевод статьи Airtripper Extruder Filament Force Sensor – Introduction

Так как статья объемная, то в рамки поста на форуме она не помещается. Выложил у себя на сайте - Датчик нагрузки для Airtripper боуден экструдера

Опять же из-за объема статьи и скорости перевода возможны ошибки и накладки. Большая просьба в теме не флудить, а пишите замечания в личке. Здесь давайте обсуждать саму технологию.
Последний раз редактировалось TedBeer 28 ноя 2013, 17:34, всего редактировалось 1 раз.
Аватара пользователя
TedBeer

Сообщения: 1116
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Датчик нагрузки для экструдера

Сообщение unigenum » 27 ноя 2013, 22:12

Спасибо за перевод!
Графики измерений и принципы регулировки по графикам доходчиво объяснены и понятны. Очень интересно и хочется попробовать.
Вот только самого датчика я так и не разглядел. Где он установлен? Давление на ЧТО он измеряет? Вот в электронных весах понятно, датчик расположен под платформой. По аналогии в случае экструдера датчик должен располагаться в подающем канале, но тогда пластик давиться не будет. Или датчик расположен на валу двигателя и измеряет крутящий момент? Вот принципиальную схемку бы увидеть...
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Датчик нагрузки для экструдера

Сообщение TedBeer » 27 ноя 2013, 23:14

unigenum писал(а):Вот только самого датчика я так и не разглядел. Где он установлен? Давление на ЧТО он измеряет?

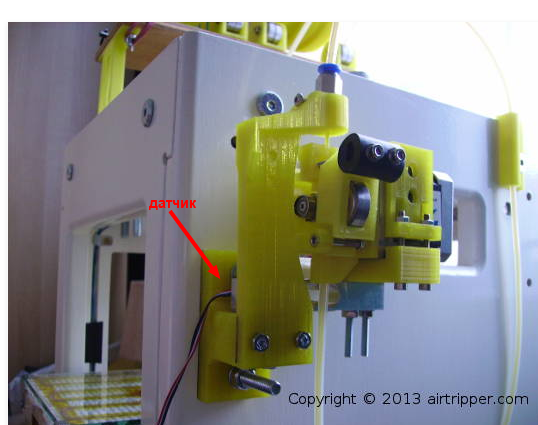

Вспомните физику из школы - сила действия равна силе противодействия. Когда экструдер давит пруток, то обратной стороной он давит на свое крепление с такой же силой. Конкретное устройство крепления надо смотреть в других статьях.

Добавлено спустя 29 минут 27 секунд:
Добавил в заголовок ссылку на статью, где описана конструкция и даны модели для печати. Пропустил мимо, когда собирал все ссылки.
Аватара пользователя
TedBeer

Сообщения: 1116
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Датчик нагрузки для экструдера

Сообщение pgs.proekant » 27 ноя 2013, 23:34

Спасибо TedBeer, перевод мне понравился. Постарался на славу! Такой датчик подходит только для Bowden экструдеров? на Wade не представляю, как такое можно сделать. Теоретически аналогичные измерения можно вести силами контроллера шаговых двигателей?
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: Датчик нагрузки для экструдера

Сообщение TedBeer » 28 ноя 2013, 00:22

pgs.proekant писал(а):Такой датчик подходит только для Bowden экструдеров? на Wade не представляю, как такое можно сделать. Теоретически аналогичные измерения можно вести силами контроллера шаговых двигателей?

Не вижу причины почему бы не использовать и для wade, но конструкция видимо будет другая. Типа экструдер в коробочке и наверху экструдера датчик. Но я еще не рассматривал подробности конструкции. Мне понятен только общий принцип.
Конечно можно делать измерения тем же контроллером. Надо добавлять код в прошивку. И еще надо анализировать насколько там сложный код. Думаю должно быть просто.
Аватара пользователя
TedBeer

Сообщения: 1116
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Датчик нагрузки для экструдера

Сообщение TedBeer » 28 ноя 2013, 17:27

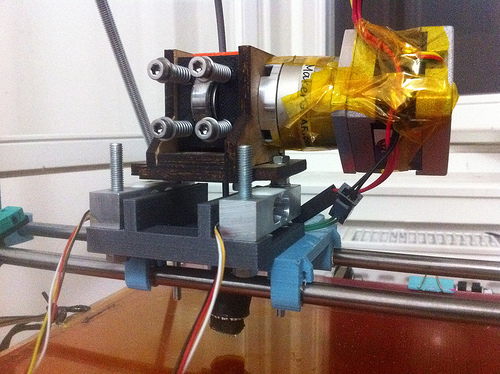

Кстати вот использование датчика на Пруше.

Аватара пользователя
TedBeer

Сообщения: 1116
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Датчик нагрузки для экструдера

Сообщение The_Zacharius » 28 ноя 2013, 18:18

нормалечек, надо будет взять на заметку.
перевод отлично, все читабельно и понятно
Не бойся специалистов ибо они предсказуемые. Бойся любителей....
Аватара пользователя
The_Zacharius

Сообщения: 77
Зарегистрирован: 18 окт 2013, 12:47
Откуда: Краков/Караганда
ФИО: Олег

Re: Датчик нагрузки для экструдера

Сообщение Дмитрий Г » 29 ноя 2013, 23:07

Кстати да! Думал об этом деле, только для филаструдера. Упереть свободный конец сверла в датчик и усё. Через подшипник, разумеется.
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван
