**volock** » 16 май 2015, 15:48

Все привет. Решил создать тему. Про свой самодельный принтер. Хочу с вашей помощи его модернизировать. Пишите ваши мнения я буду только рад)) История создания была такая: Наткнулся на ролике в ютубе как люди делают чпу станки своими руками и меня заразило_) Решил начать с простого чпу выжигалки по фанере. Разобрал на работе много старых матричных принтеров. Появилось много комплектующих. Заказал 2 двигателя нема 17. По какой то причине пришло 4 двигателя)Ну вот собрал я выжигалку, наигрался и думал куда деть еще 2 двигателя и решился на 3d принтер. Разобрал Выжигалку_) и начал постройку)) Пока мои затраты около 5-6 тыс рублей. (1000 р двигатели,1800 контроллер,120 р муфты, 500р подшипники, хотенд 500р, 300 р за пластик и так по мелочи)

Добавлено спустя 2 минуты 27 секунд:

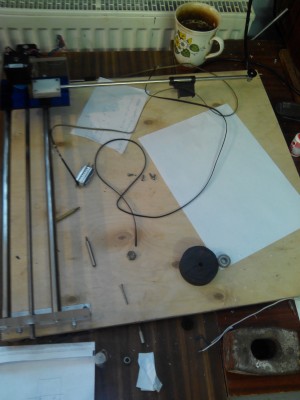

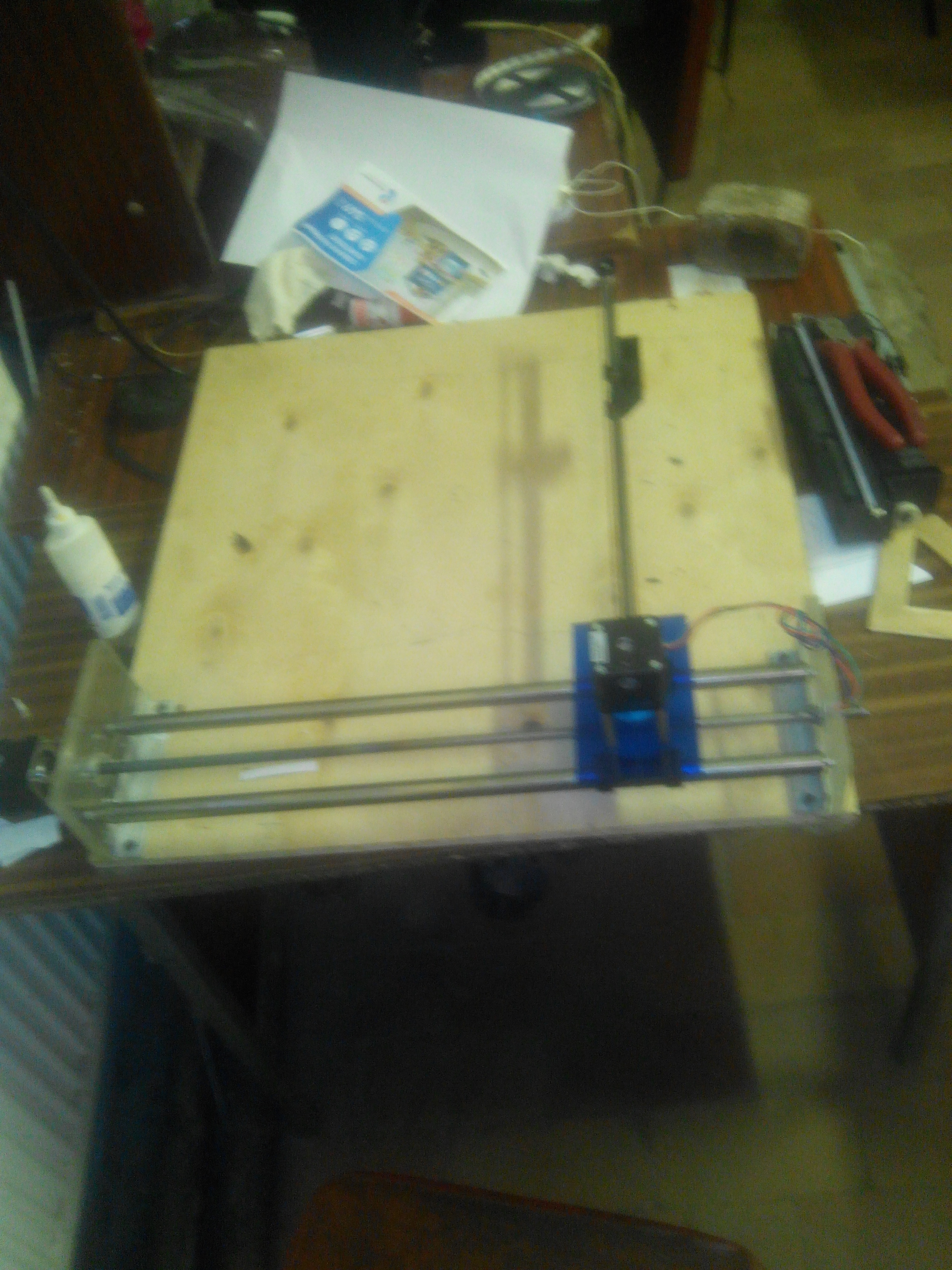

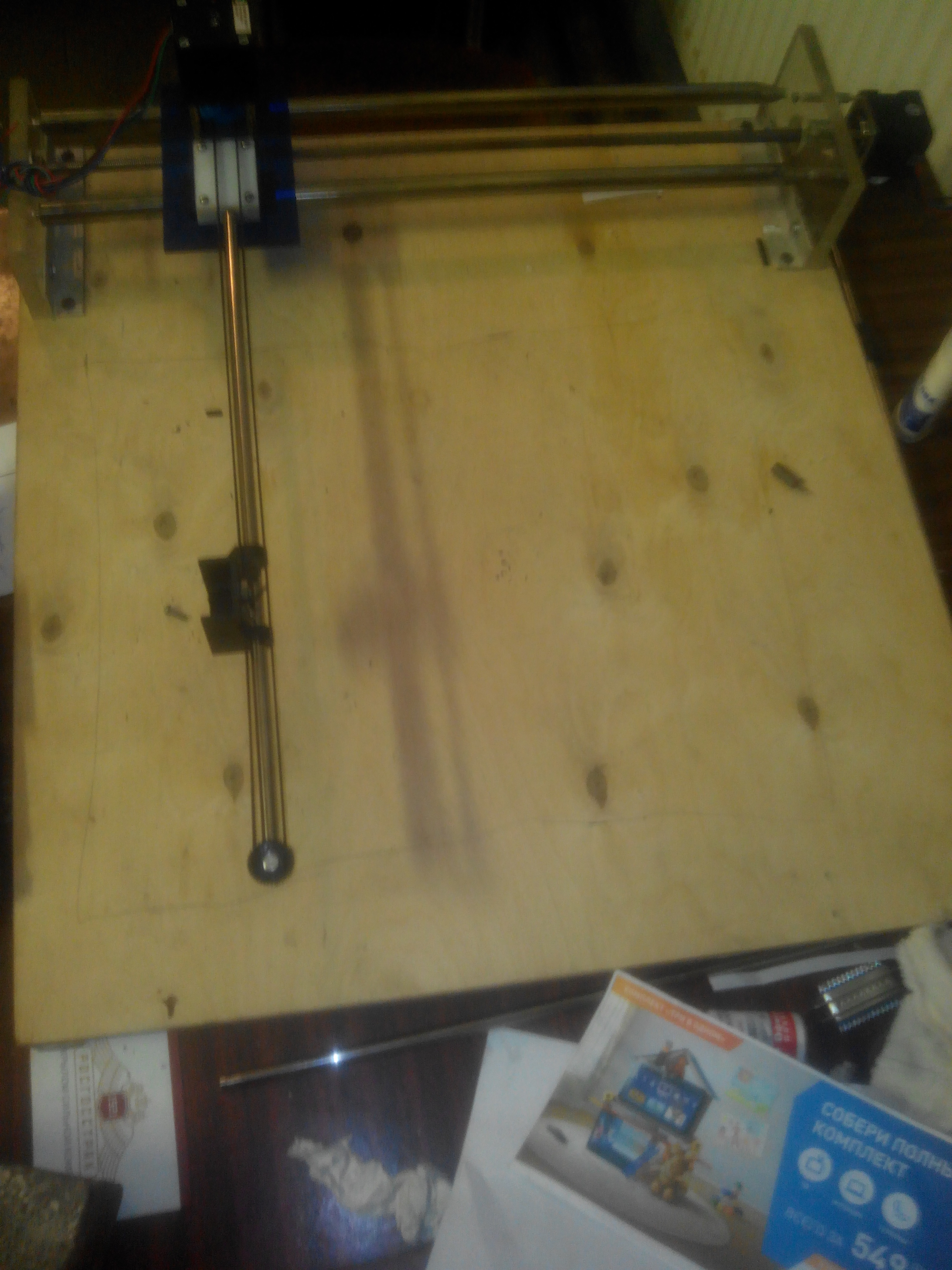

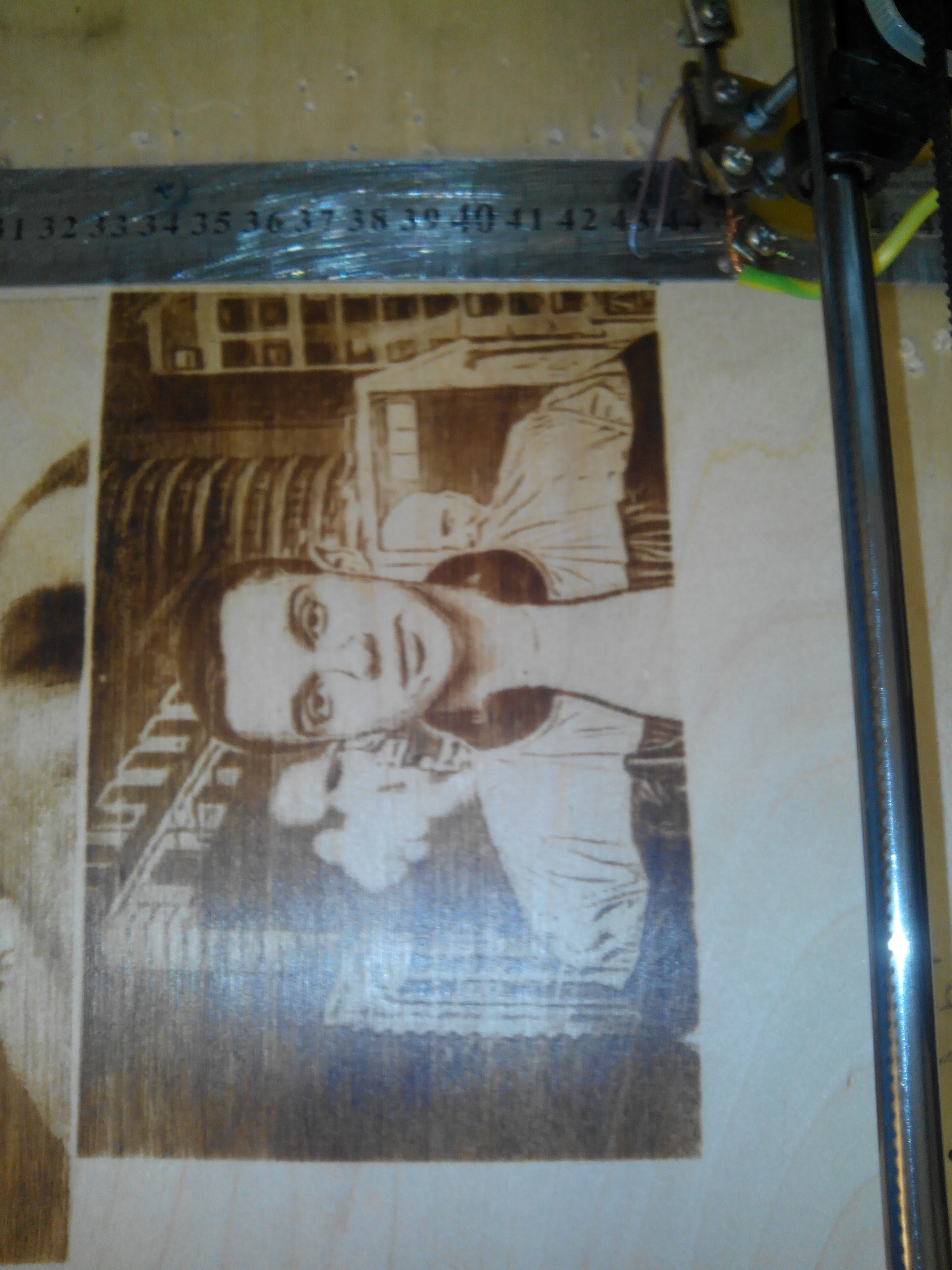

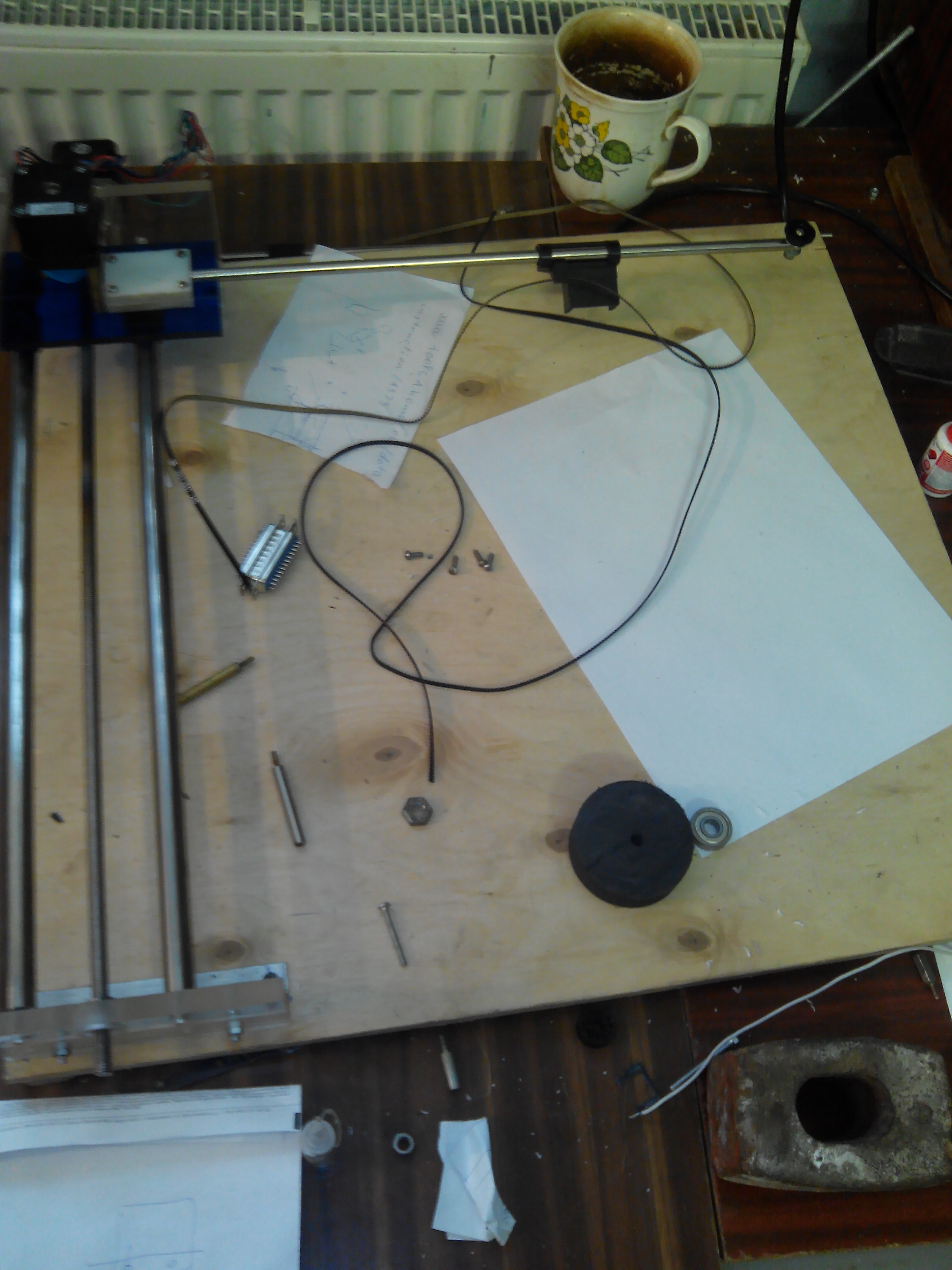

Еще фото выжигалки

Добавлено спустя 6 минут 45 секунд:

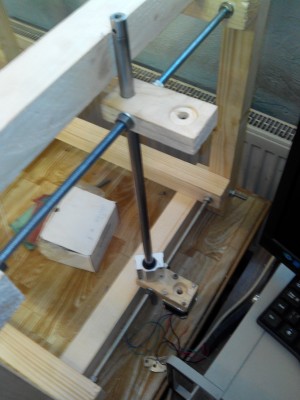

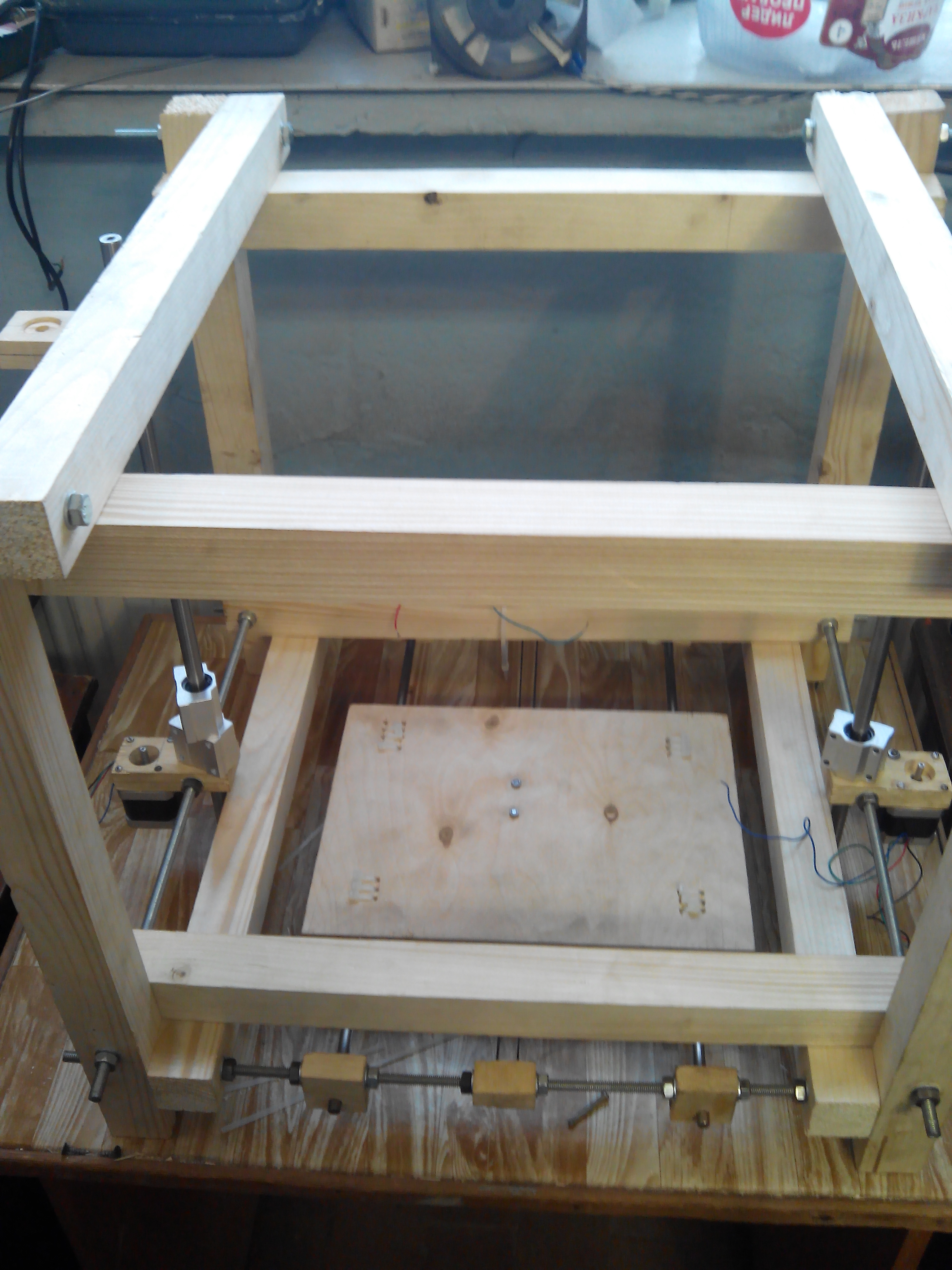

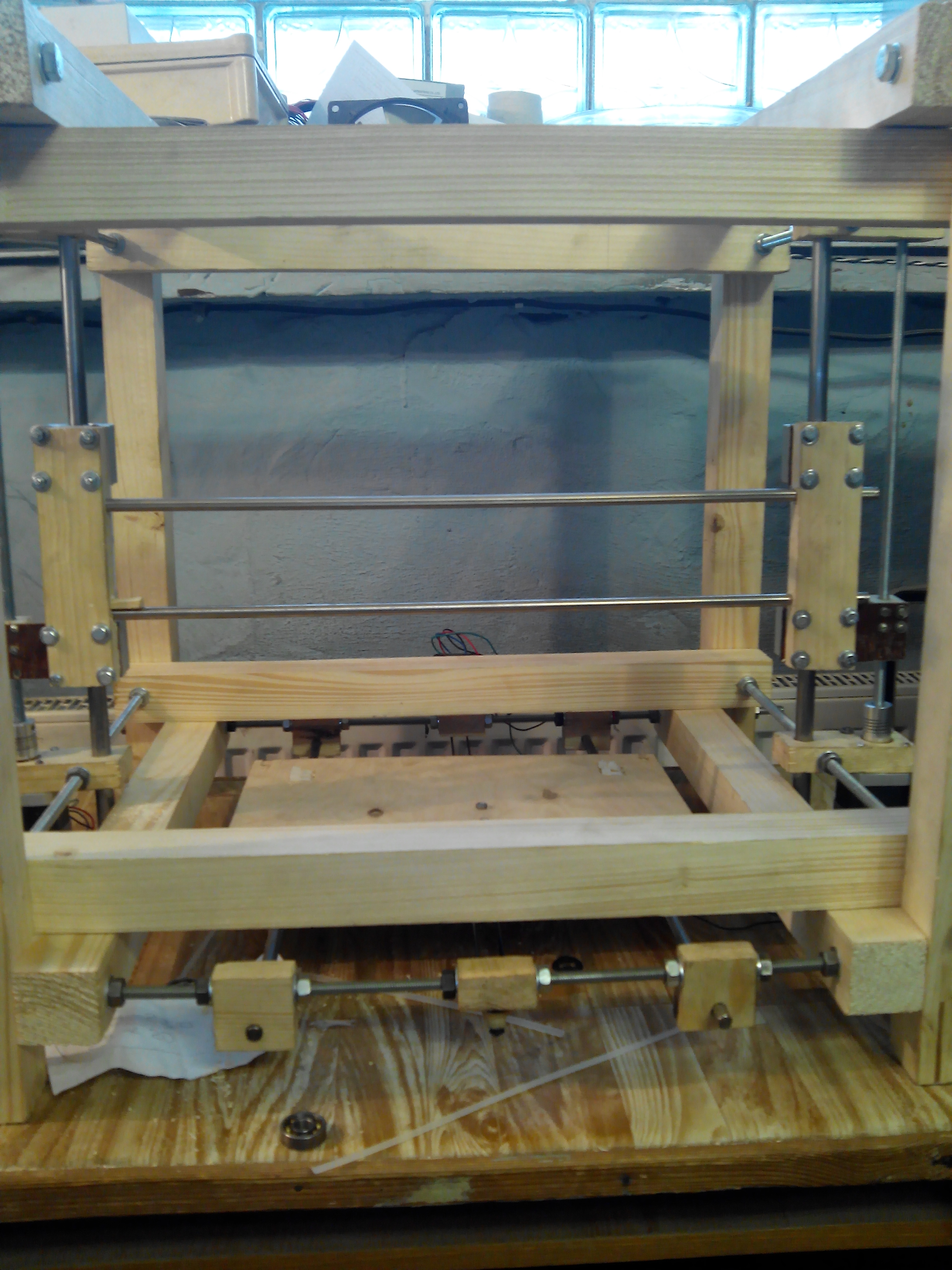

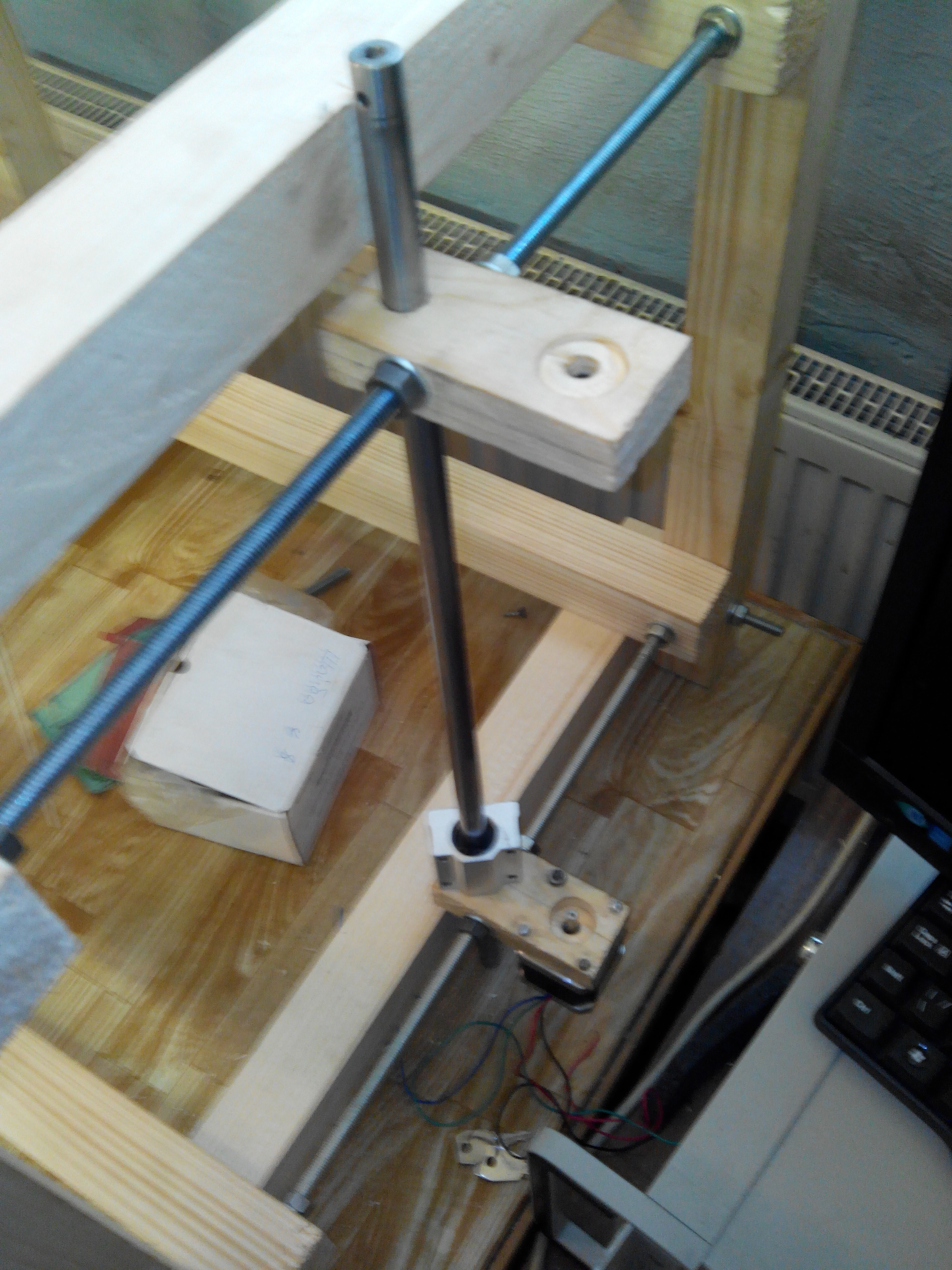

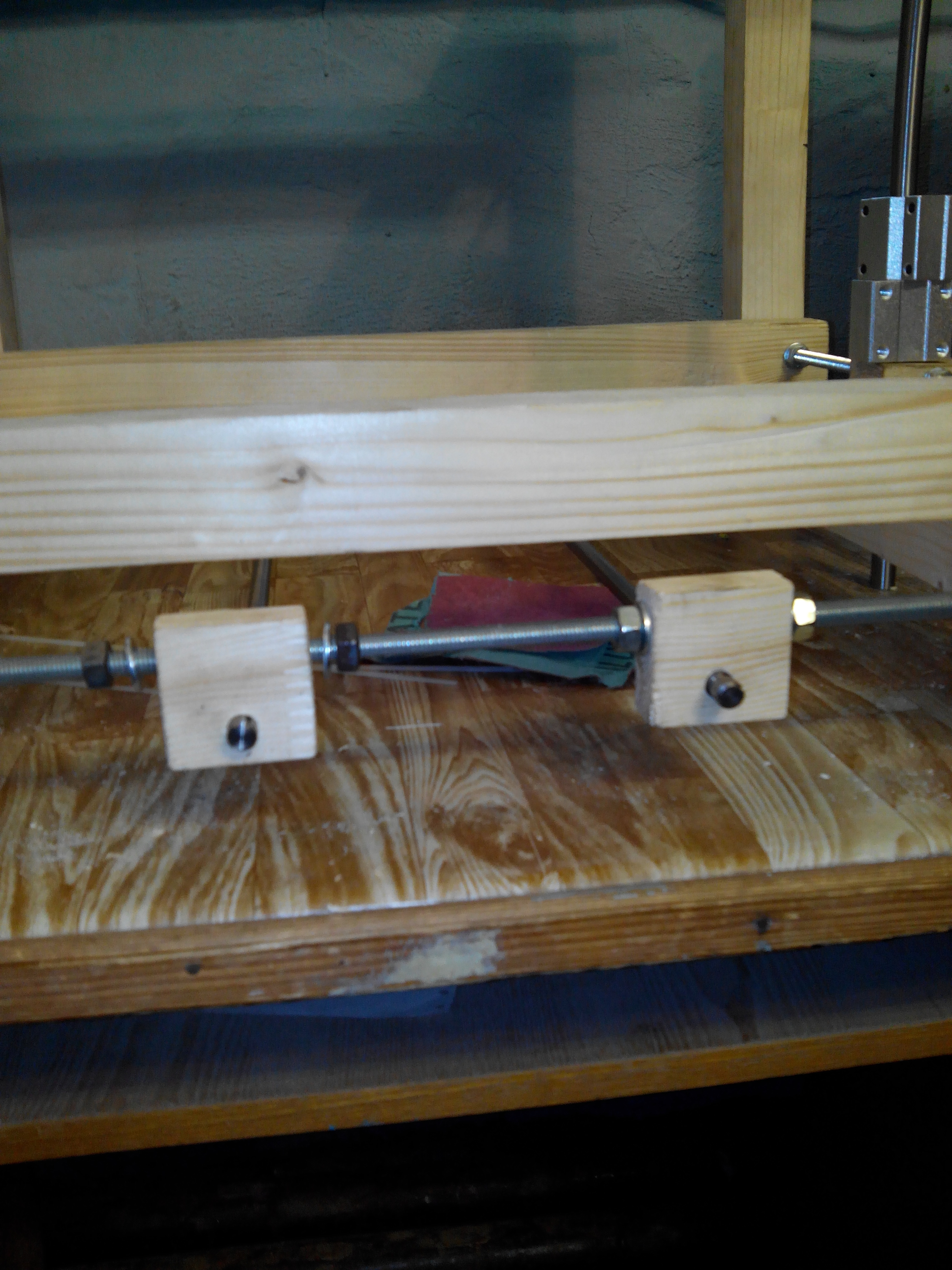

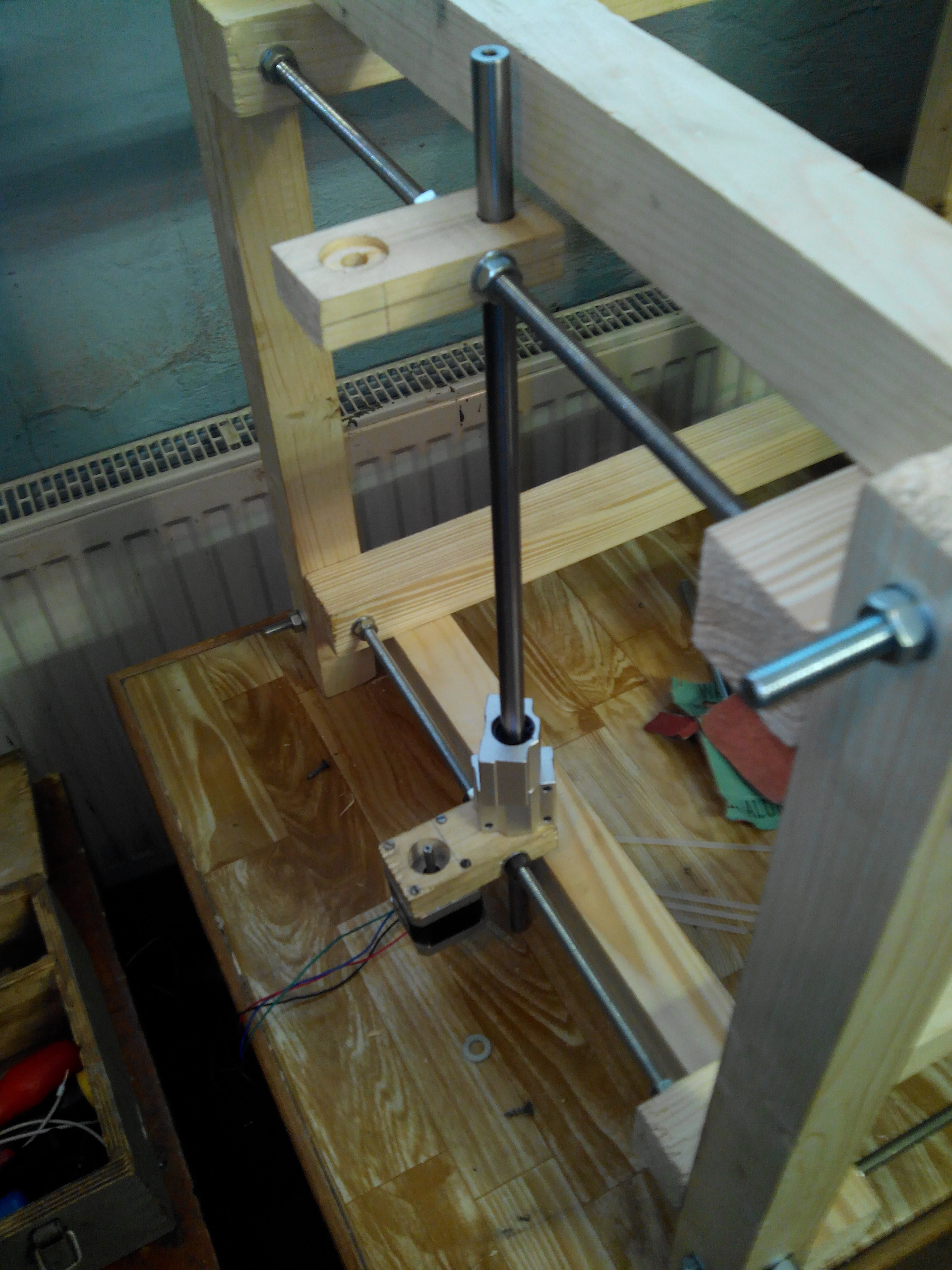

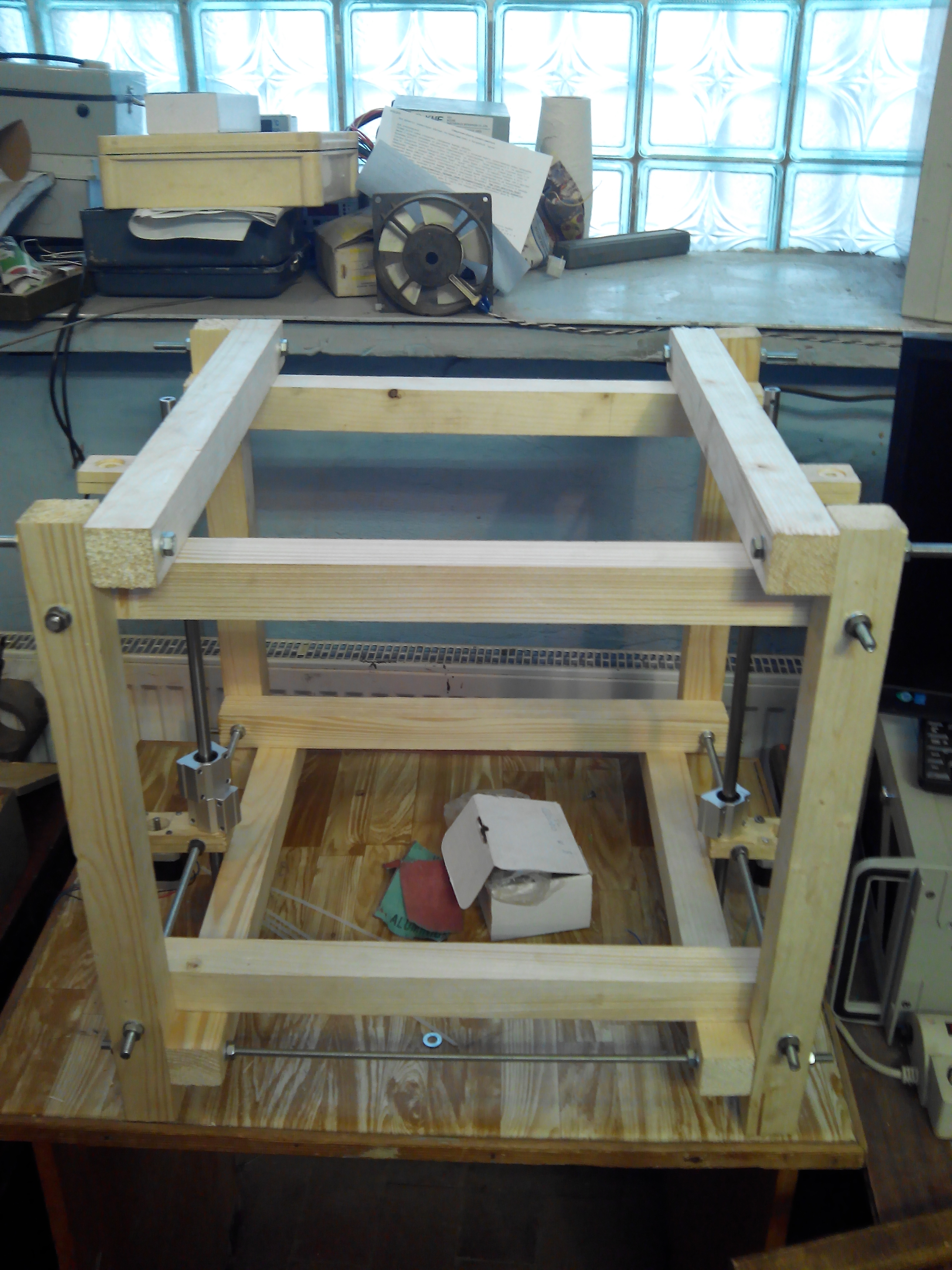

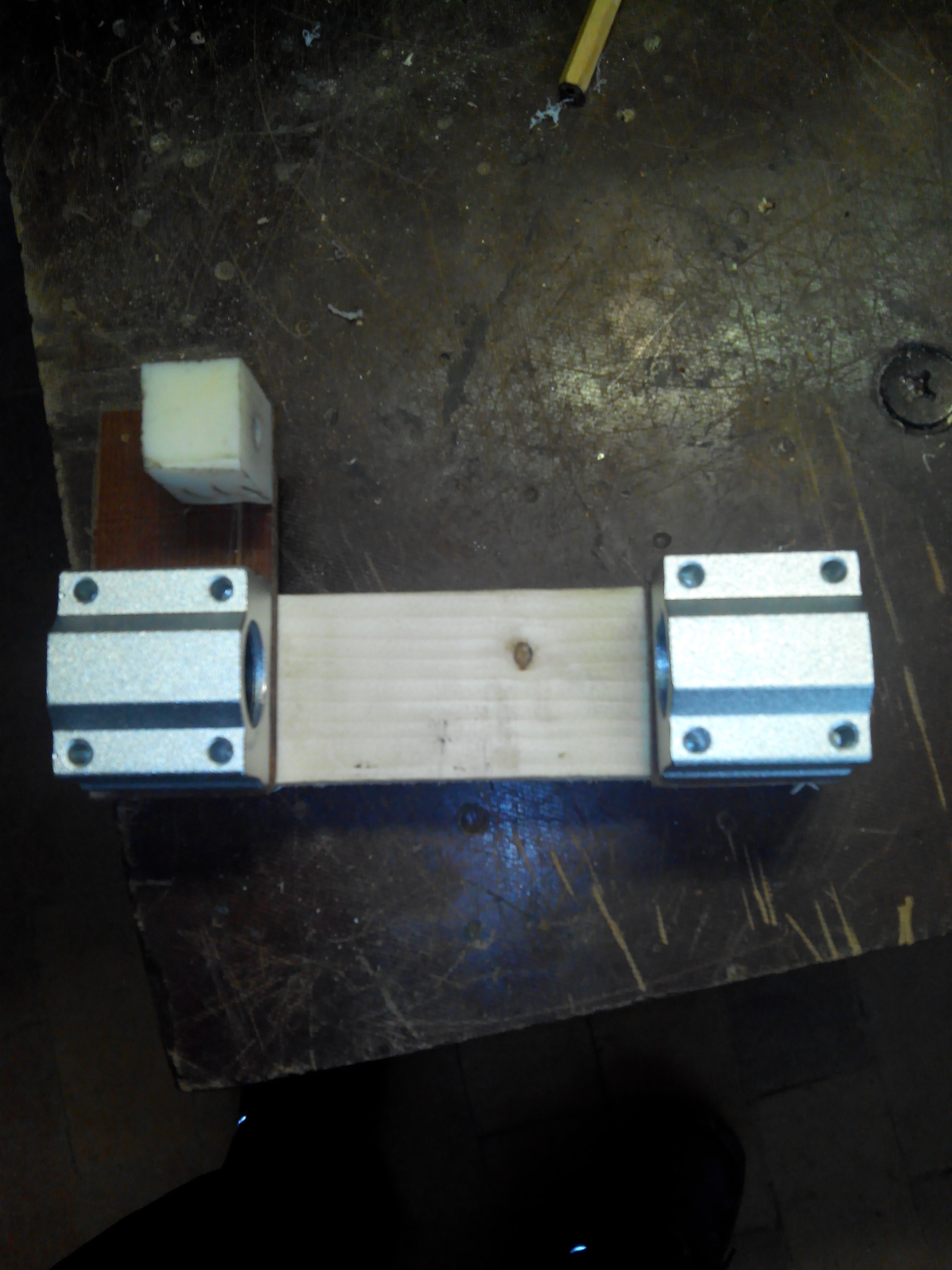

Корпус сделал из деревянных брусков 40x40 на работе нашел за бесплатно))) По оси z поставил валы 12 мм (были взяты с матричного принтера а3). Подшипники lm 12 одни добрые люди подарили)) Шпильки, болты гайки все нашел на работе

Добавлено спустя 9 минут 43 секунды:

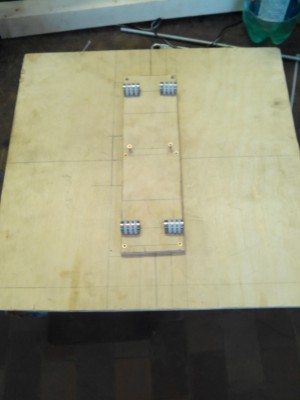

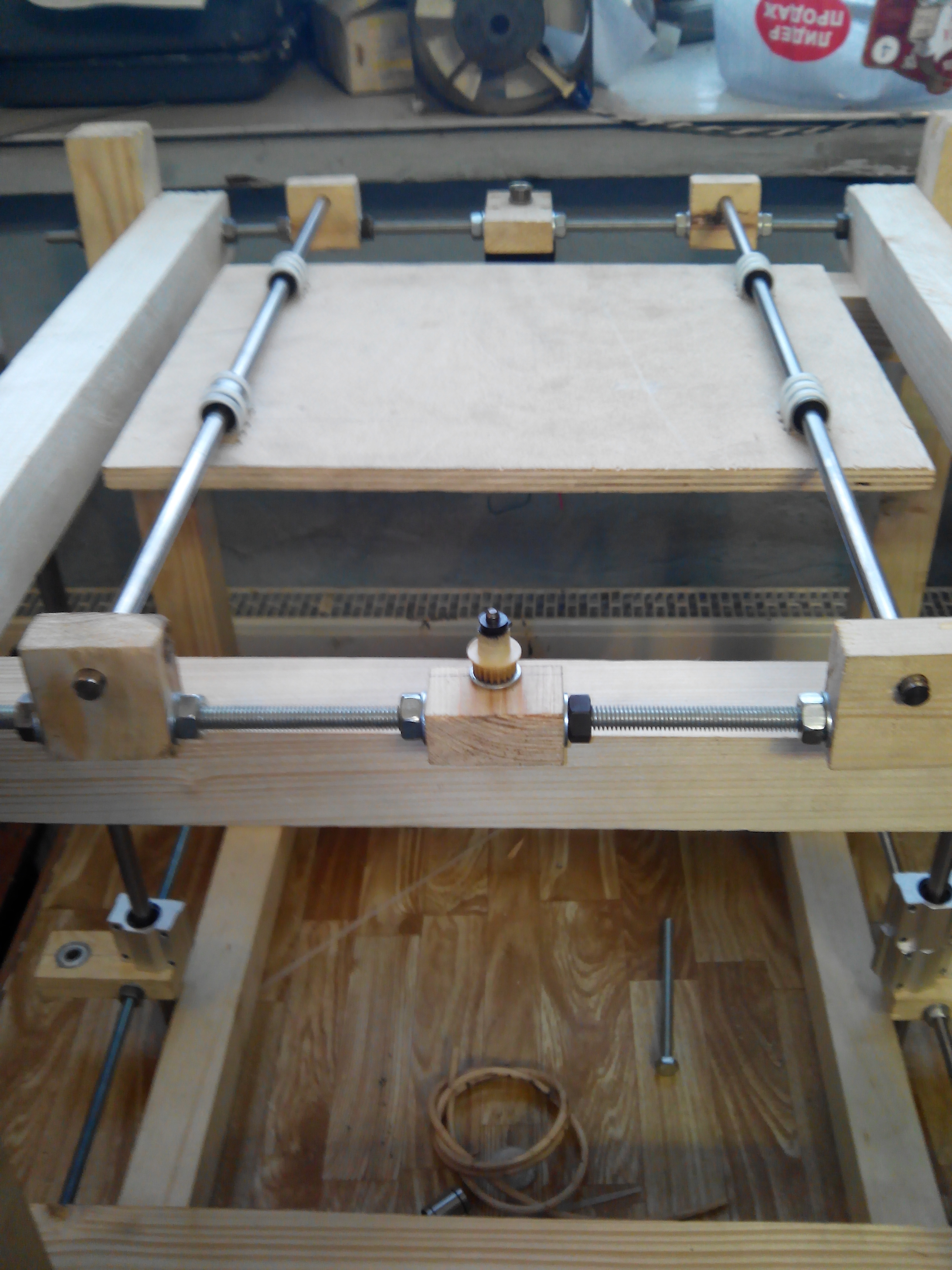

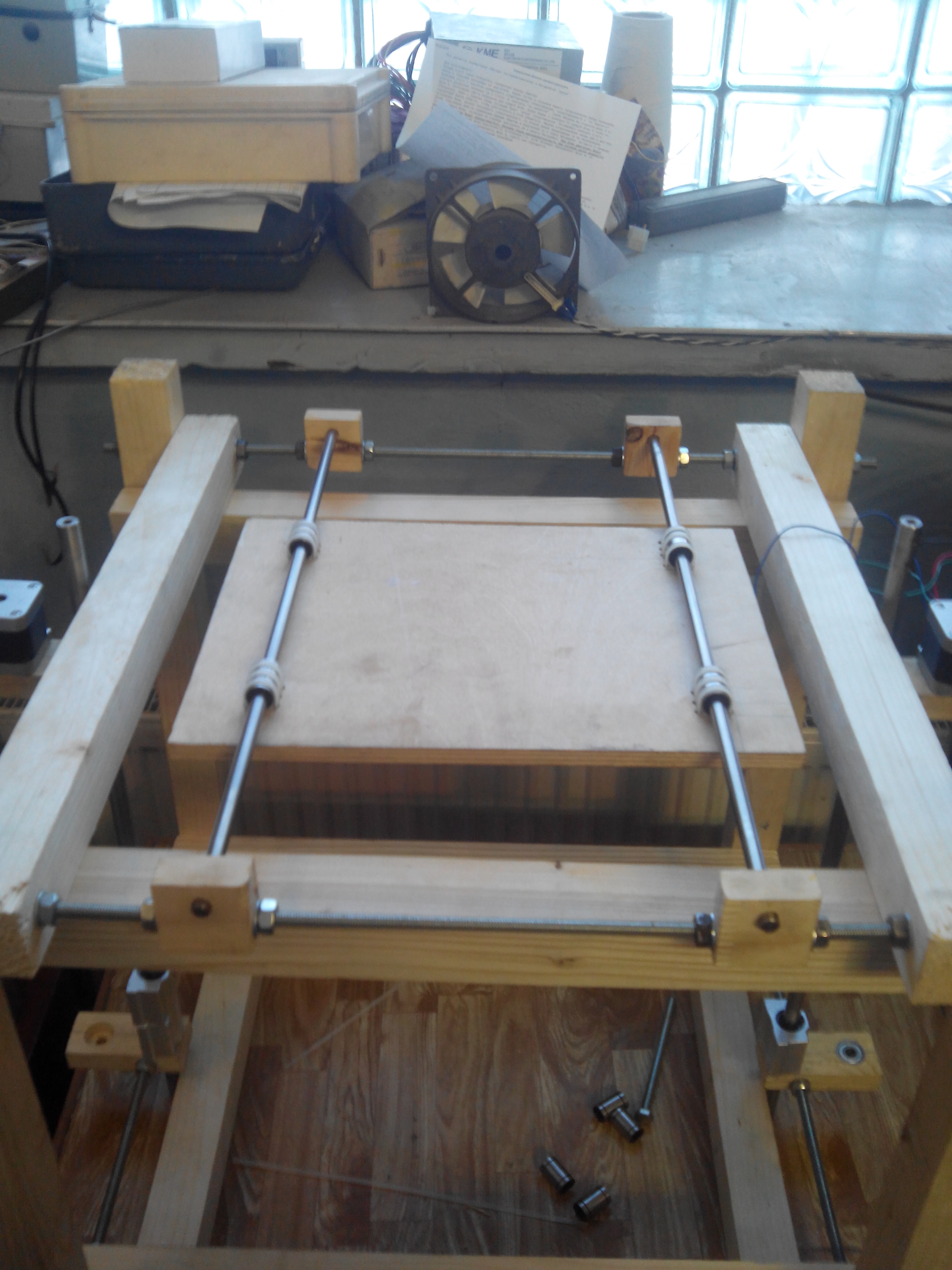

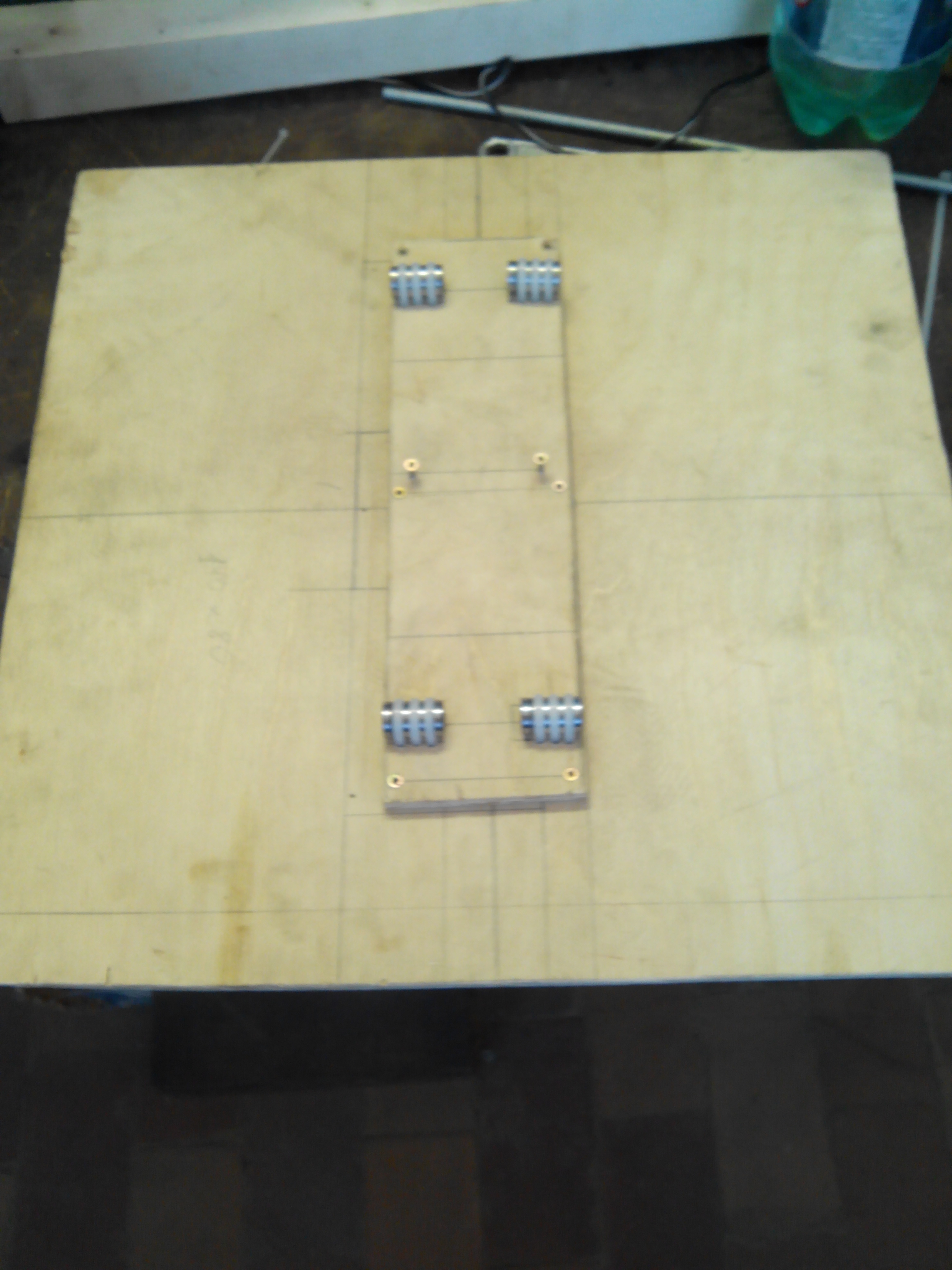

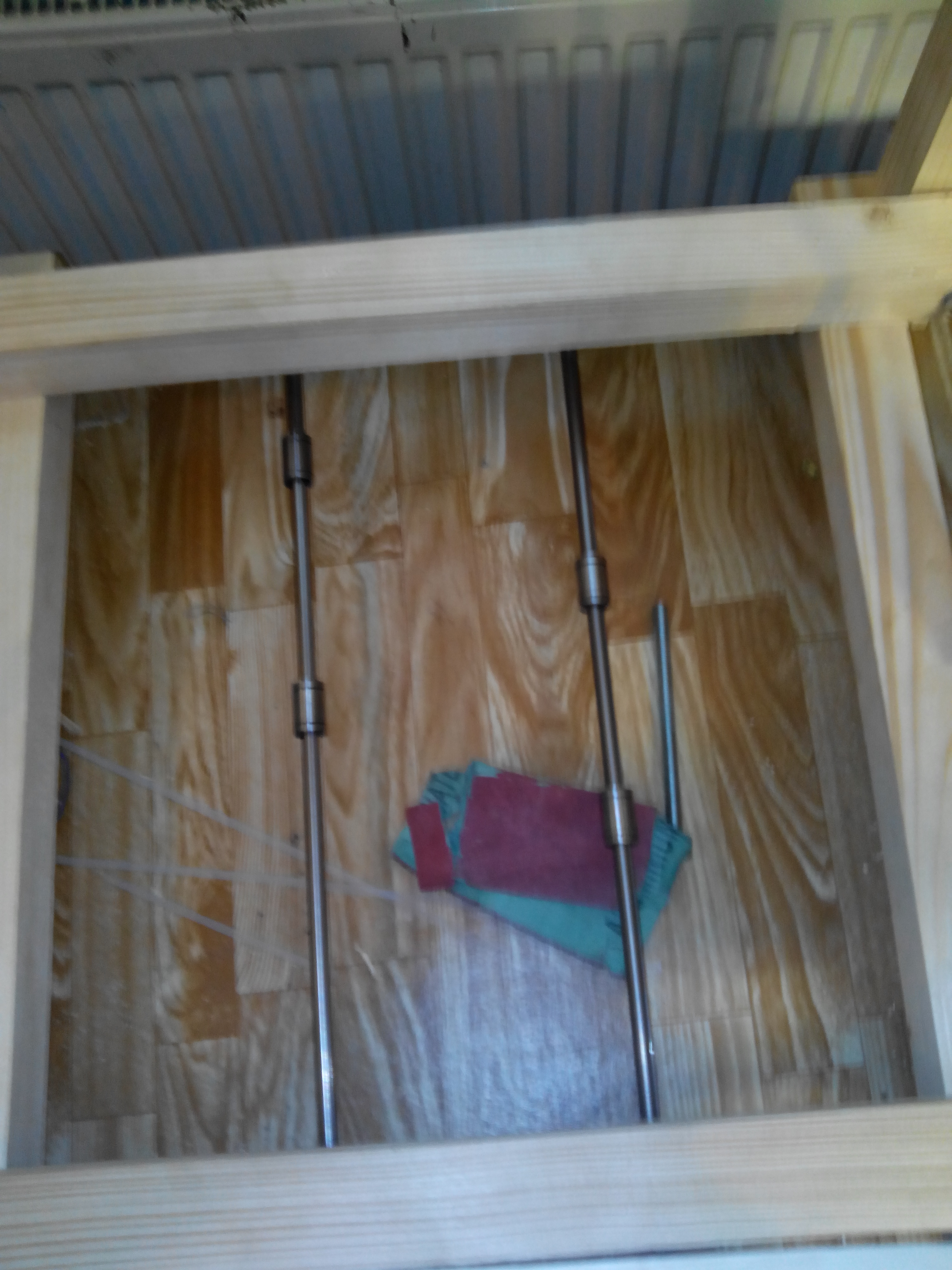

Стол из фанеры 10 мм другой не нашел)) Направляющие Стола 8мм из принтера

**stepmotor** » 16 май 2015, 17:24

Под выжигалку в каком софте управляющую программу делали ?

**volock** » 16 май 2015, 18:17

Паук 4х

**Piranha** » 17 май 2015, 03:22

Молоток!!! :good:

**volock** » 17 май 2015, 14:55

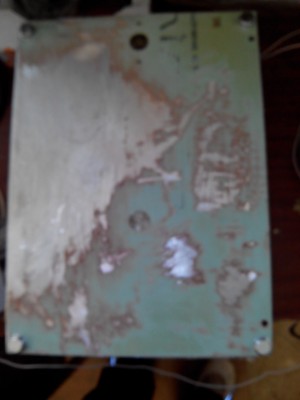

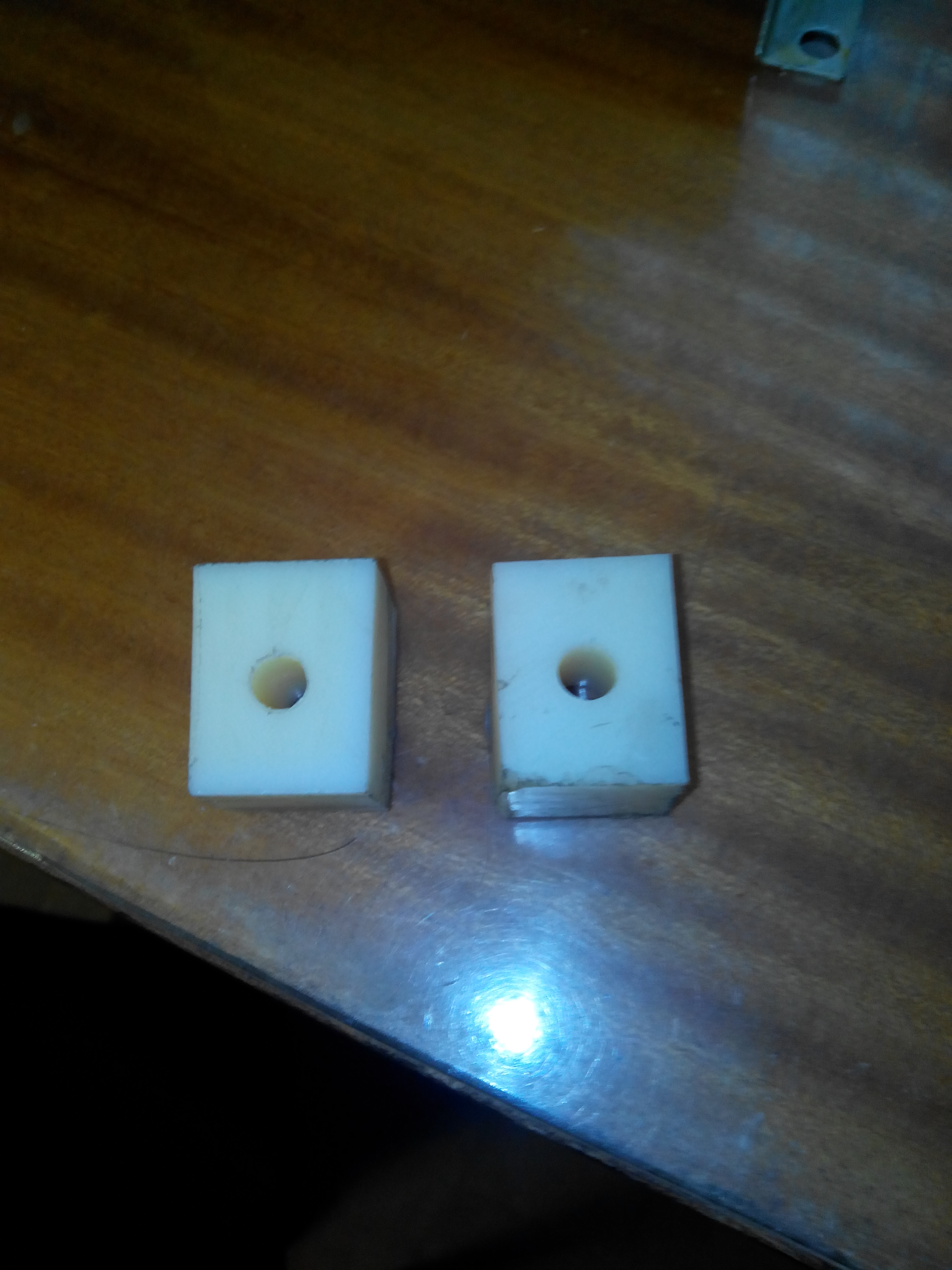

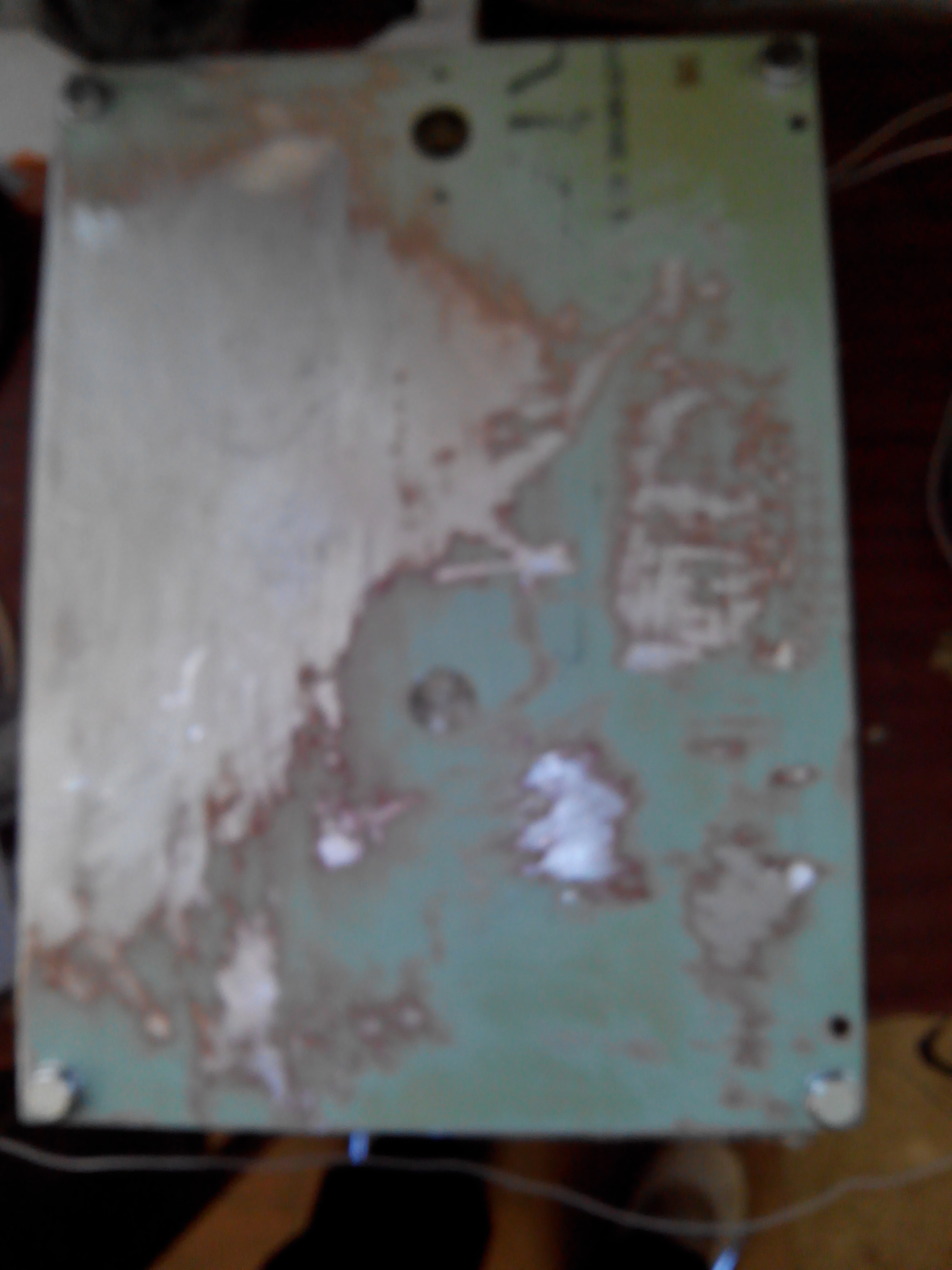

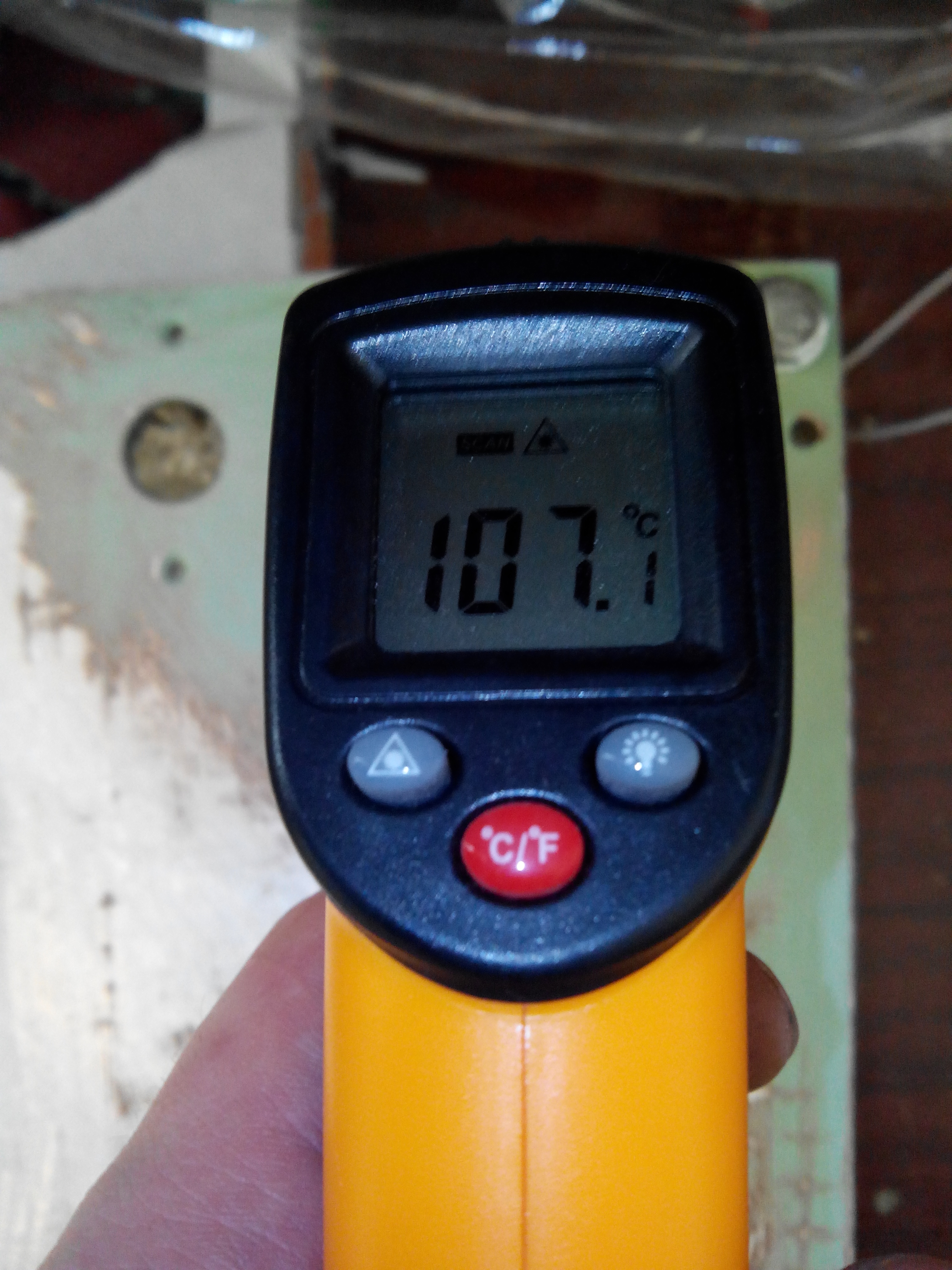

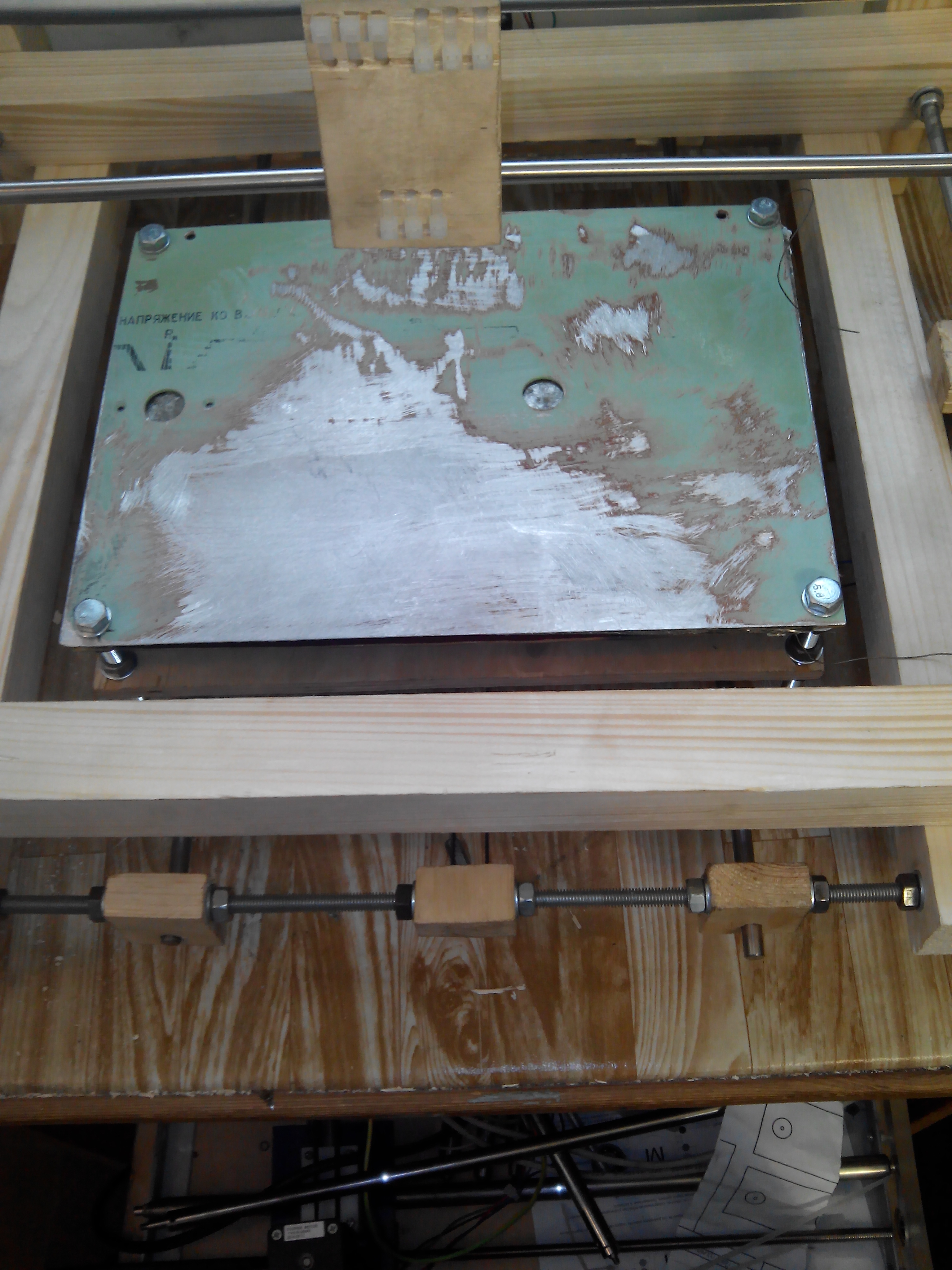

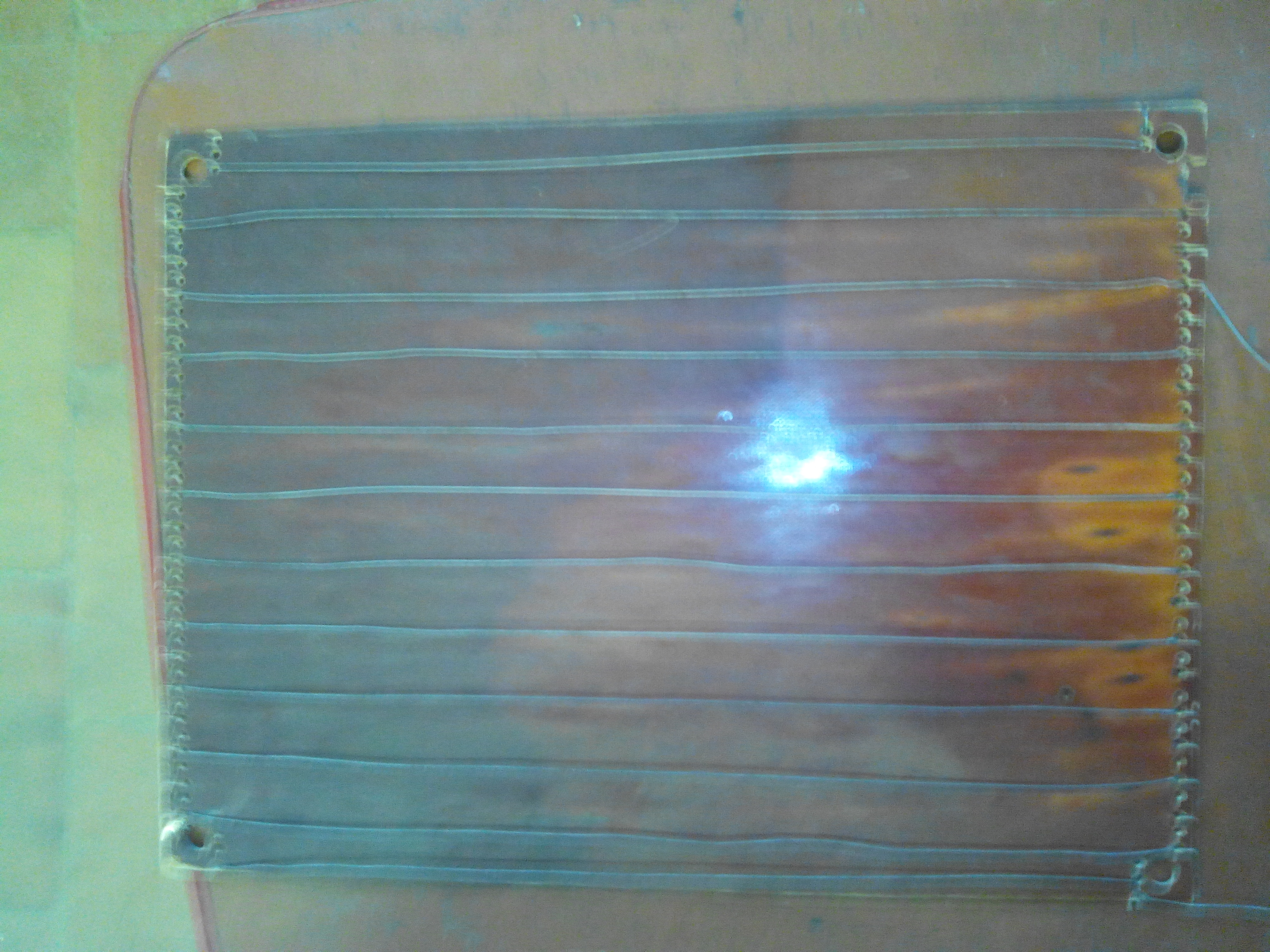

Гайки для оси z делал из капролона. Нагревательный стол состоит из текстолита, на нем намотана нихромовая проволока d0.7мм. Далее на проволоку положил слюду, далее алюминий. Все это валялось на работе) подключаю через твердотельное реле фирмы капприбор. Нагревал до 150 градусов больше не стал)

**Revenger** » 17 май 2015, 22:03

Руки откуда надо!

**volock** » 18 июн 2015, 12:20

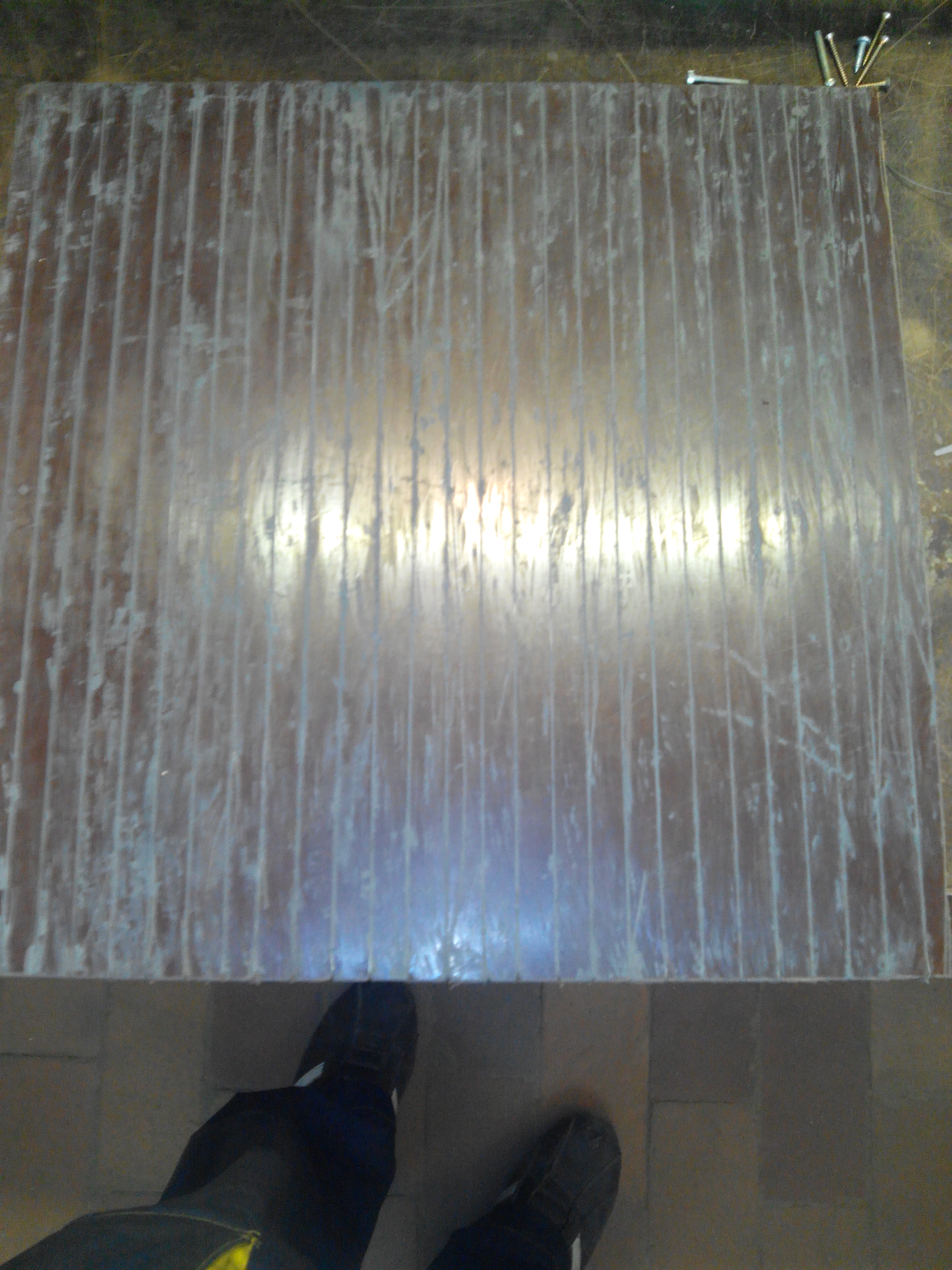

Ребят подскажите как можно закрепить нагревательную платформу?? Хочу на 4 винта с пружинами по краям но боюсь, что текстолит при нагреве будет в середине прогибаться. Кому интересно нагревательный стол был сделан из текстолита, на текстолите петушком нацарапал полосы глубиной где то 0.5 мм и спрятал нихромовую проволоку. Далее щели замазал герметиком который предназначен для печей. Управляется твердотельным реле (которое не только вкл/отк, а изменяет напряжение от 10В до 220В)

**setar** » 18 июн 2015, 15:14

на пружины не нужно - крепите на фанерку прямо, ну или через разделитель тепловой типа силикон коврика или картона от коробок
а чтобы не нужно было выравнивать нужно делать autolevel

**volock** » 18 июн 2015, 20:55

А что такое auto level??

**holomrn** » 19 июн 2015, 00:24

воспользоваться переводчиком.

**setar** » 19 июн 2015, 01:29

тут детально
forum107/topic15554.html
forum107/topic15550.html
forum107/topic14565.html
