Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Doozer » 10 авг 2016, 22:39

Э, ребятки! Я чищу EEPROM перед каждой прошивкой. Не почистишь - остаются старые настройки. Видимо фича это, а не баг )
Doozer

Сообщения: 28
Зарегистрирован: 19 ноя 2015, 14:00

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Chpok » 11 сен 2016, 00:30

Доброго времени суток!Не могу скинуть EEPROM калибрую автоуровень а сопло не сдвигается как быть?
Chpok

Сообщения: 9
Зарегистрирован: 14 мар 2015, 18:41

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение wwswws » 09 окт 2016, 17:40

Здравствуйте!

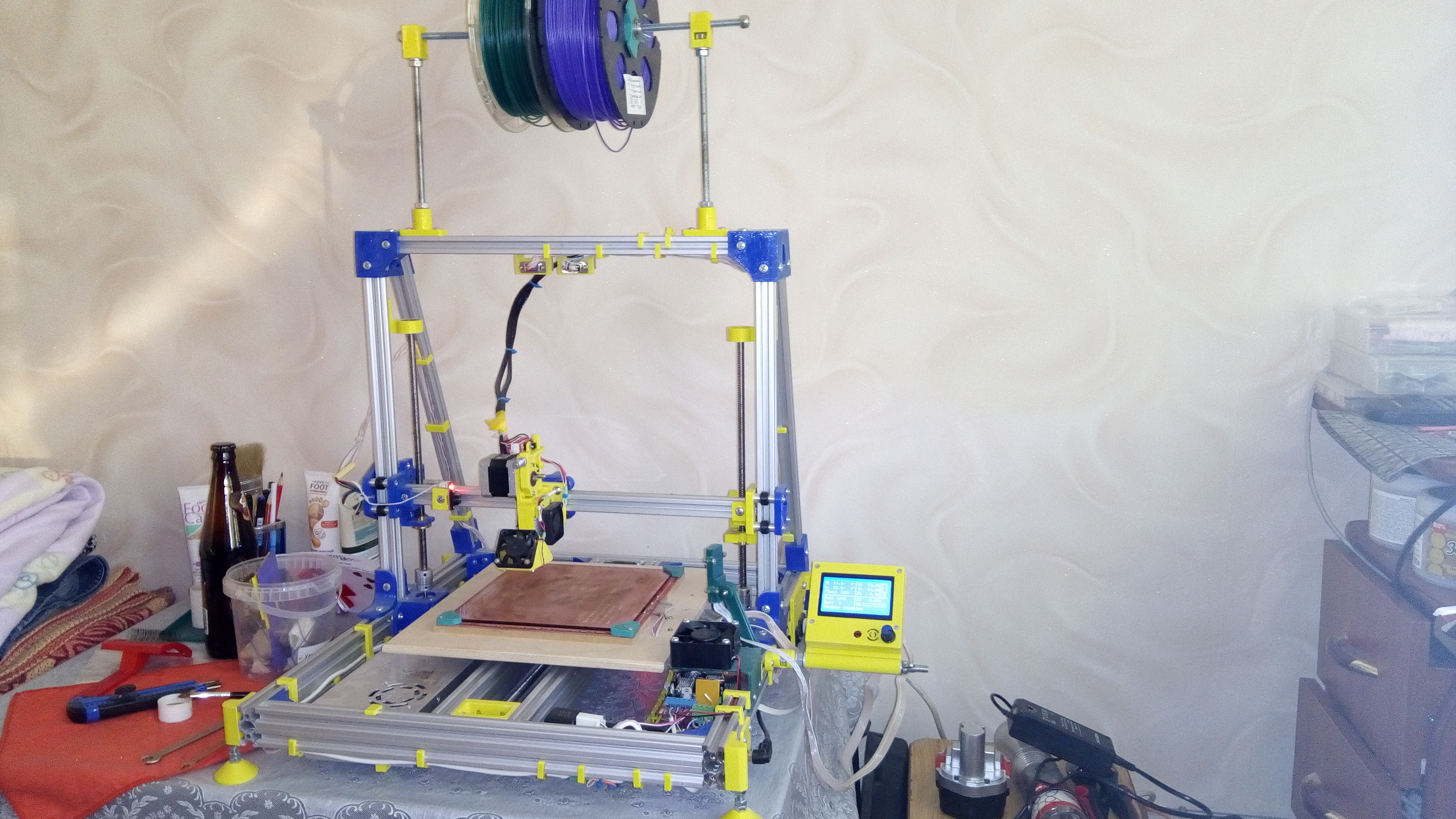

Построил себе принтер.

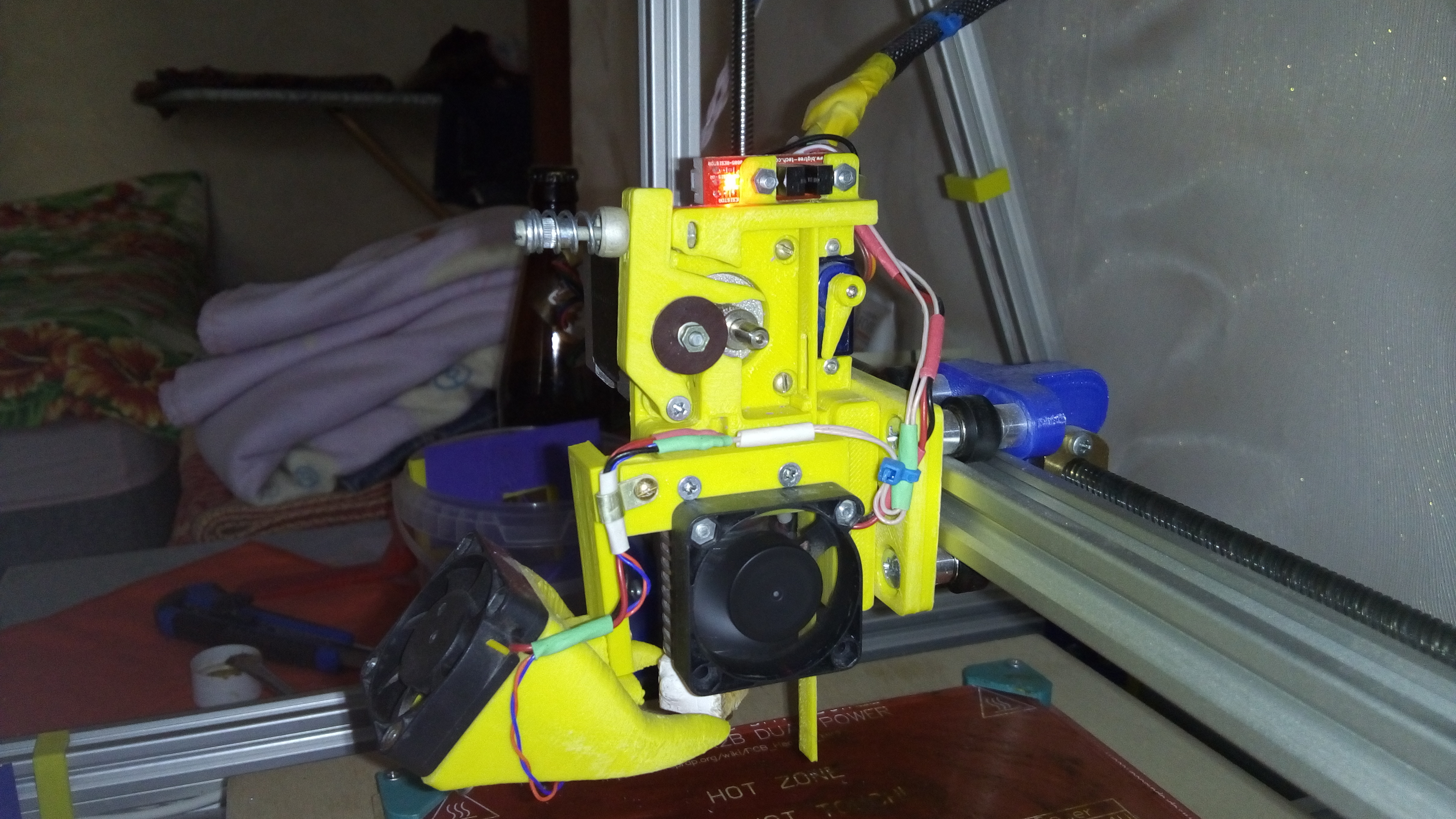

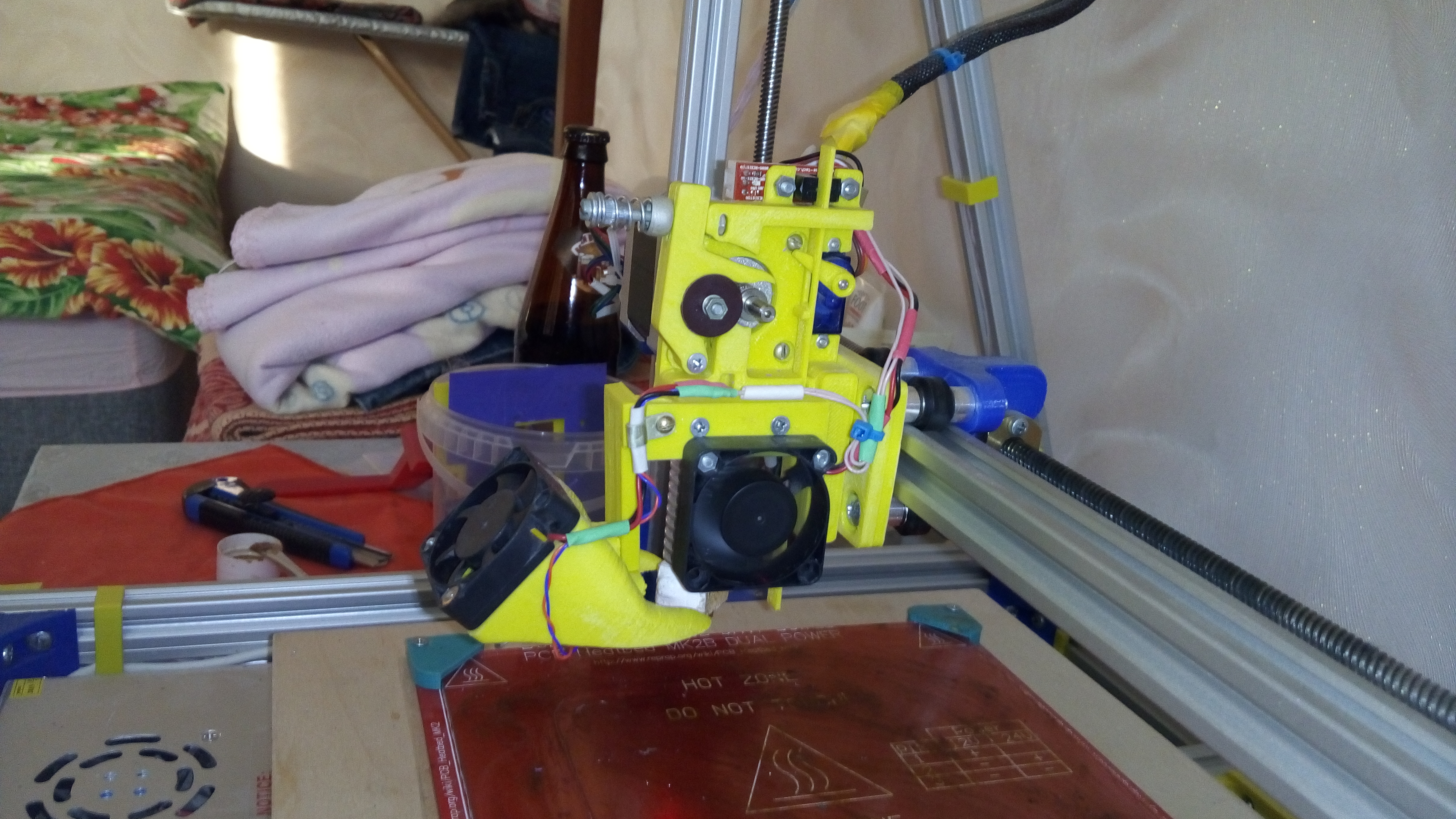

Работал на MARLIN. При нажатии на домик, ездил нулить ось X,Y , опускал серву по оси Z, делал нуление оси Z и поднимал серву.
По команде G29 опускал серву по оси Z и тестировал четыре точки.
Решил попробовать Repepier. Прошил.
Немогу настроить конфиг. При нажатии на домик, ездит нулить ось X,Y , не опуская сервы поднимает ось Z на 10мм после чего опускает на 20мм и нулит ось Z на том расстоянии где находится.
Если в ручную дать команду и опустить серву. Нажать на домик Z, то он делает нуление как положено до срабатывания датчика. После чего надо дать команду на поднятие сервы.
По команде G29 опускает серву по оси Z и тестирует три точки.
Вопрос.
Что нужно еще изменить, чтобы при отработке команд HOME, отрабатывала серва.
Configuration.h
(31.56 КиБ) Скачиваний: 378


Заранее спасибо.
Printer: Lautr3k RepRap
Firmware: Marlin RC7
Host: OctoPrint
Slicer: Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
wwswws

Сообщения: 13
Зарегистрирован: 12 мар 2015, 15:40
Откуда: Ульяновск

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение stepmotor » 02 ноя 2016, 23:48

У кого нибудь Repetier на Arduino DUE работает ? есть плюсы ?

Добавлено спустя 32 минуты 15 секунд:
Еще нашел на али такой борд :) чем рулится не понятно. Но кто то из России купил уже 1шт :)
Написано что расширяется до USB хоста, т.е можно будет USB флешку использовать.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение unigenum » 03 ноя 2016, 18:53

stepmotor писал(а):У кого нибудь Repetier на Arduino DUE работает ? есть плюсы ?

работает. Arduino DUE + RADDS + Repetier
дуя 32 битная, соответственно все плюсы 32 битной архитектуры, про которую в инете куча описаний, обсуждений, отзывов.
рассматривая свои старые детали, напечатаные из 8битного репетьера, различий не нашел. хз, может плохо искал.
а может и приемуществ нет вовсе. может просто восторженные интернетные писаки не смогли нормально настроить 8бит, а 32бита прощает больше косяков.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение stepmotor » 03 ноя 2016, 21:17

unigenum писал(а):
stepmotor писал(а):У кого нибудь Repetier на Arduino DUE работает ? есть плюсы ?

работает. Arduino DUE + RADDS + Repetier
дуя 32 битная, соответственно все плюсы 32 битной архитектуры, про которую в инете куча описаний, обсуждений, отзывов.
рассматривая свои старые детали, напечатаные из 8битного репетьера, различий не нашел. хз, может плохо искал.
а может и приемуществ нет вовсе. может просто восторженные интернетные писаки не смогли нормально настроить 8бит, а 32бита прощает больше косяков.


Спасибо ! Я прикупил DUE, но пока пусть лежит ждет своего времени, ей еще я как понимаю обычная Ramps 1.4 не пойдет :) попечатаю на восьмибитке :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Diffid » 03 ноя 2016, 21:46

stepmotor писал(а): Я прикупил DUE, но пока пусть лежит ждет своего времени, ей еще я как понимаю обычная Ramps 1.4 не пойдет :) попечатаю на восьмибитке :)

На 3DToday был пост про переделку Ramps 1.4 под DUE. Я вот жду пока с китая дунька приедет, буду пробовать. :)

Вот ссылка: http://3dtoday.ru/blogs/dimosus/budget-swap-on-a-32bit-electronics/
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение stepmotor » 04 ноя 2016, 02:19

Diffid писал(а):
stepmotor писал(а): Я прикупил DUE, но пока пусть лежит ждет своего времени, ей еще я как понимаю обычная Ramps 1.4 не пойдет :) попечатаю на восьмибитке :)

На 3DToday был пост про переделку Ramps 1.4 под DUE. Я вот жду пока с китая дунька приедет, буду пробовать. :)

Вот ссылка: http://3dtoday.ru/blogs/dimosus/budget-swap-on-a-32bit-electronics/


Надо попробовать свой борд сделать под DUE.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Stilett » 06 ноя 2016, 18:49

Имею дельту Kossei. Прошил Repetier и не могу откалибровать стол. Сам стол не регулируется, нужно программно. Перекопал весь инет, но подробных инструкций так и не нашел. Конкретно не понимаю как и куда вносить коррективы. Например, общую высоту выставил. Отправляю экструдер на x-60 y-35 и опуская по z листочком выставляю зазор. Дальше что? Куда вносить поправки?

PS Единственную инструкцию, которая более-менее, нашел вот тут: http://3doe.ru/wp-content/uploads/2015/ ... lDelta.pdf, но такое ощущение, что мой принтер не запоминает точки Set 1, Set2 и Set 3 и calculate level не срабатывает.
Stilett

Сообщения: 3
Зарегистрирован: 06 ноя 2016, 18:42

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение raptirius » 08 ноя 2016, 21:12

Stilett писал(а):Имею дельту Kossei. Прошил Repetier и не могу откалибровать стол. Сам стол не регулируется, нужно программно. Перекопал весь инет, но подробных инструкций так и не нашел.


Ручная настройка Delta принтера

Открываем онлайн калькулятор http://escher3d.com/pages/wizards/wizarddelta.php

Хоумим принтер и измеряем высоту по оси Z. Подразумевается что хоум головки принтера находится в вверху(Z_MAX).
Высоту в прошивке увеличиваем по сравнению с реальной на пару мм.
ВАЖНО в двух последних пунктах установить цифру 7. Это позволить откалибровать очень неровную поверхность.
Заполняем все пункты, данные берем из прошивки и нажимаем кнопку Suggest probe points.
Дальше видим калибровочные точки.
Последовательность такая:
В командной строке набираем
1)G28 (или нажимаем кнопку домой)
2)G0 X0 Y150 (HotEnd переместится в координаты X0 Y150)
3)Опускаем HotEnd до соприкосновения с контрольным листком и записываем в результат в пункт Nozzle helght error, расположенный напротив наших координат.

Пример:
Отправили команду G0 X0 Y150 , затем опускаем ось Z вниз. HotEnd коснулся бумажки, но на экране пишет что находится на высоте 0.5 мм. В колонку записываем результат “-0.5”
И так далее по всем точкам.

5)Когда все точки будут записаны. Жмем кнопку “Calculate”, и получаем откорректированные данные для принтера.
6)Далее их вносим в прошивку и еепром.
Все.
Вложения
Ручная настройка Delta принтера.pdf
С картинками
(110.58 КиБ) Скачиваний: 0
raptirius

Сообщения: 5
Зарегистрирован: 29 окт 2015, 11:03

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение kindrat » 09 ноя 2016, 10:23

Очень полезный калькулятор для дельт, надо его в первый пост прикрепить, надоедает постоянно ссылки на него давать :)
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Stilett » 09 ноя 2016, 16:44

Большое спасибо!

Только один пункт коррекции не понял куда вносить: New tower position angle corrections
Stilett

Сообщения: 3
Зарегистрирован: 06 ноя 2016, 18:42

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение kindrat » 09 ноя 2016, 18:29

Там на странице нужно выбрать свой тип прошивки, и он напишет как там параметр называется.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение raptirius » 10 ноя 2016, 08:52

Stilett писал(а):Большое спасибо!

Только один пункт коррекции не понял куда вносить: New tower position angle corrections

Вносить эти эти данные нужно в EEPROM принтера. Строки называются "Corr. diagonal A, Corr. diagonal B, Corr. diagonal C"
raptirius

Сообщения: 5
Зарегистрирован: 29 окт 2015, 11:03

Re: Прошивка Repetier для дельта-принтеров (и обычных)

Сообщение Stilett » 10 ноя 2016, 18:18

Спасибо большое! Наконец решил вопрос с калибровкой))
Stilett

Сообщения: 3
Зарегистрирован: 06 ноя 2016, 18:42
