А что вот это такое? Видел много подобных деталей но для чего они не понимаю
http://ru.aliexpress.com/store/product/ ... 88503.html

Поинтересуйтесь устройством дельта-принтеров. Это оттуда.

То что по ссылке гуру по Дельтам не советуют по 2м причинам:
1) Вес у самой мелкой 5мм по каталогу подшипников 27 грамм, таких штучек на дельту надо 12 (6 сверху, 6 снизу) итого 12*27 = 324 грамма, это не мало. Вертолетные с Хоббикинга весят в 3 раза меньше.
2) Шаровая конструкция в опоре имеет довольно большое сопротивление при попытке ее сдвинуть (как будто подпружинена) это очень хорошо для устранения люфта но в данном случае это перебор.

P\S Тоже думал что фигня, поехал в представительство по подшипникам CRAFT и купил пару мелких, на самом деле очень большой вес. Магнитные "болталки" оказались самыми удачными, они даже по отзывам лучше фирменных вертолетных.

sed_alex писал(а):2) Шаровая конструкция в опоре имеет довольно большое сопротивление при попытке ее сдвинуть (как будто подпружинена)

видимо зависит от производителя
у меня парочка таких есть и шарик внутри крутится от дуновения ветра.

sed_alex писал(а):То что по ссылке гуру по Дельтам не советуют по 2м причинам:

2) Шаровая конструкция в опоре имеет довольно большое сопротивление при попытке ее сдвинуть (как будто подпружинена) это очень хорошо для устранения люфта но в данном случае это перебор.

Большинство таких направляющих предназначены на хорошо нагруженые ЧПУ станки.Чтобы при вибрациях не дать ей дергатся, при этом выбирать люфт, в них создают предварительный натяг расчитаные на какую-то определённую нагрузку(обычно в каталогах вроде пишут момент при котором каретка должна легко ездить). Сталкивался с этим давно,когда разбирал станок с направляющими HWIN HGW25(на них стоял портал), так сняв ШВП портал очень легко сдвигался пальцем, как только мы его демонтировали,эти каретки сдвинуть можно было разве что молотком. Похоже что эти направляющие как раз этой серии. Для 3д принтеров нужно брать подобные направляющие с малым предварительным натягом или нормальным зазором(как правило его должен предварительно устанавливать производитель или продавец(при наличии спец инструмента)), некоторые серии позволяют его менять самому(не встречал)).
Вот сылка на чтиво по подобным направляющим http://www.thk.ru/cataloguespdf/501RU_01_LMGuide.pdf на HWIN найти не смог(на русском). Тоесть продавец по идеии должен писать про натяг или хотя бы при покупке спрашивать про него(когда знакомый брал для коселя у него спрашивали для чего ему они нужны, сначала не могли понять про что он пишет), то так как а али и ебее 70% занимаются перепродажей даже порой не имеея понятия что они продают, просто копируя описания брендовых производителей или у другого продавца, они оринтируются на стандартное применение изделия (ЧПУ станок), у одного продавца было насчёт применения, в описании написано что не подходит для 3д принтеров и даётся сылка на направляющие для коселя(http://ru.aliexpress.com/item/Free-Ship ... rue#extend) .(иногда кто то пишет в отзывах про натяг)

Итак по поводу направляющих - все нормально, ходят даже в консервационной смазке очень легко.
Напоминаю что купил комплект на дельту за 97 $ (длинна 600 мм 12мм направляйки в комплекте с ползунами) преднатяг есть но очень слабый.
Сейчас пока времени мало, сижу вычерчиваю заказ на водоабразивную резку (надо алюминий листовой порезать) и успеть заказать карбоновые палки до следующей командировки.
P\S строительство затягивается, чувствуется запущу свою дельту только летом.

Всем доброго времени суток,вопрос пробывал ли кто использовать винт от ромбического домкрата машинного заместо шпильки оси z,будет ли это решение лучше?цена вопроса около 1.5тыр за пару дешевых домкратов...

покупать домкрат ради винтов это дурь
метр обычного трапецеидального винта для ЧПУ стоит тыщу рублей.

Неправильно сформулировал вопрос я,или возможно акценты задал не верно.Интересует преимущества м6 шпильки + гайка фторопласт против трапецедального винта,перечитал уже почти весь форум по 3д, но так толком и не понял есть ли смысл платить больше.По хорошему шпилька плюс фторопласт дешевле и поидее тише,соперник долговечней,держит большую нагрузку(хотя нам не слона катать)) и нет проблемы с волнами по z(для шпильки видел решение).Пы.Сы.:механика типа прюша..

винт с большим шагом позволяет пользоваться Z-Lift при печати, и это не будет сказываться на общей скорости
и при использовании Bed Autolevel процесс куда быстрее происходит
а так... пожалуй и на шпильках можно отлично печатать

у трапеции преимущества: скорость+ точность печати, а так сам пользуюсь строительной шпилькой, жаба душит пару тыщ отдавать

спасибо!тогда, как более дешевый вариант буду использовать шпильки.

Направляющие за 97$ прошли проверку:
Ссылка на продавца: http://ru.aliexpress.com/item/Kossel-Mi ... dVersion=1
Преднатяг как он и обещал очень слабый, после того как принтер поработал несколько часов каретка стала ходить заметно легче и самое главное звук перемещения поменялся.
Если снять ремни с каретки и подняв ее в верхнюю точку легонько пихнуть пальцем - она поедет вниз под собственным весом (доезжает до конца).

Теперь про недостатки: На одной из трех кареток металлическая скоба которая удерживала шарики от выпадения при снятии каретки была немного гнутая и шарики при ее вытаскивании вываливались (восстановил быстро но осадочек остался) и один из ползунов вначале ходил заметно хуже - после разборки и сборки - все исправилось (были перетянуты боковые винты) в общем советую к приобретению... На данный момент цена за 3 направляющих 12мм (низкопрофильные) длинной 600 мм в комплекте с 3мя ползунами = ~ 6100руб (c доставкой в Россию) Первый запуск принтера без подсоединения нагревателя можно посмотреть вот в этой теме: forum107/topic13422-60.html

Взял себе MGN9, пришли каждая в отдельном запаянном пакетике и в смазке похожей на масло. Мне кажется что это консервирующая смазка, но не рабочая.
Вот тут встает вопрос, чем их смазывать? Есть масло гидравлическое красное (аля веретенка), есть густая смазка для подшипников.
На коретках пыльники толком рельсы не касаются, т.е. есть зазоры. Вот думаю на что бы заменить?

купил дешевые рельсы 9 размера

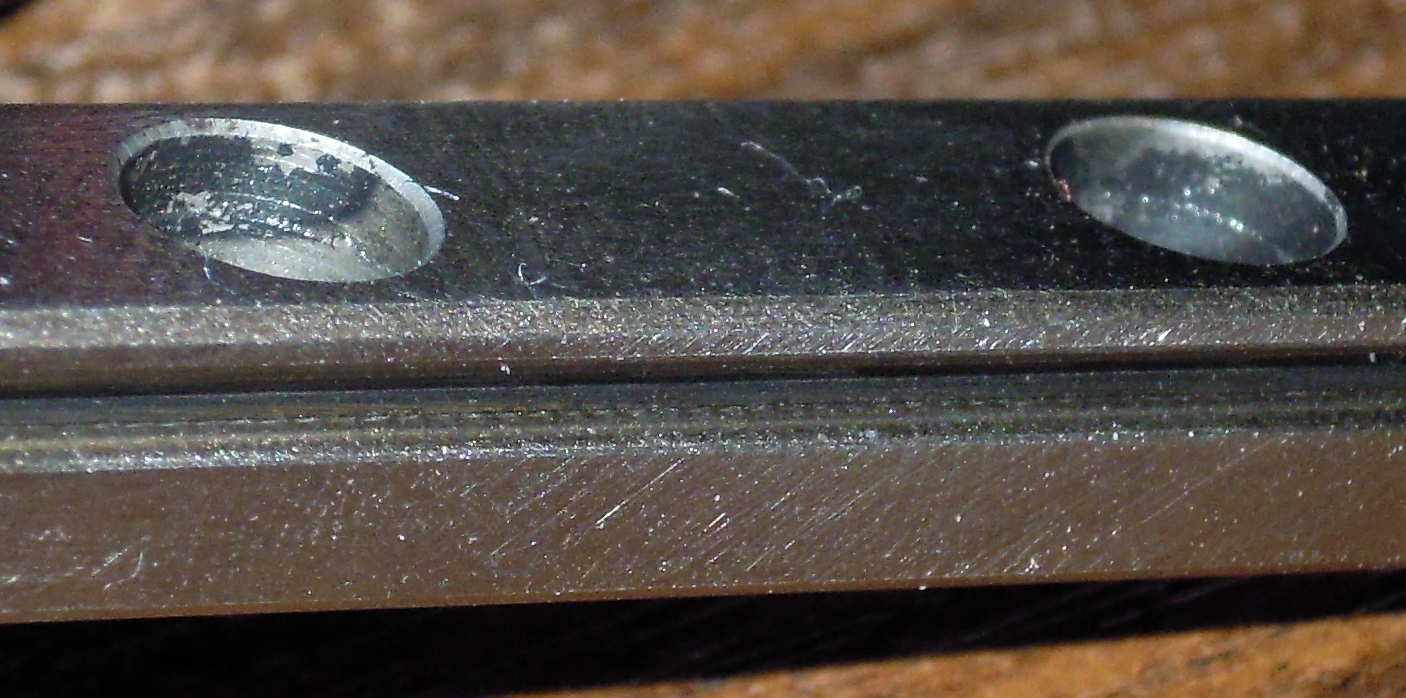

вот фотка поверхности рельса по которому катаются шарики


как видите нет никакого намёка на полировку канавки, хуже того, даже видны следы от фрезы которой фрезеровалась канавка
рецепты по доработке рельсов: http://3deshnik.ru/wiki/index.php/%D0%A ... 0%B8%D0%B5

но даже такие похабные рельсы ощутимо лучше 8мм валов и подшипников lm8uu, жёсткие и без люфта
