megabolt, посмотрите вариант привода оси Z на ремнях, как в Prinbox One. У этого варианта есть много достоинств, скорость перемещения по Z, отсутствие люфта в гайке (можно использовать опускание стола при ретрактах). Сам присматриваюсь к такому варианту, сейчас на ХУ рельсы, а стол на линейных подшипниках и трапецеидальных винтах, мне не нравится как это работает, хочу переделать.

amp писал(а):megabolt, посмотрите вариант привода оси Z на ремнях, как в Prinbox One. У этого варианта есть много достоинств, скорость перемещения по Z, отсутствие люфта в гайке (можно использовать опускание стола при ретрактах). Сам присматриваюсь к такому варианту, сейчас на ХУ рельсы, а стол на линейных подшипниках и трапецеидальных винтах, мне не нравится как это работает, хочу переделать.

Не могли бы показать фото как у вас реализована ось Z

Вы уже собрали принтер? интересно как работает один винт на оси Z.? я смотрю у Вас на оси Y мотор стоит справа, а было бы лучше его разместить слева, чтобы основной вес был ближе к точке за которую ремень будет двигать ось.

Да собрал. По ссылке в галереи есть несколько фото.

Один двигатель работает нормально, использую ШД с многозаходным винтом и бронзовой гайкой.
В другом месте были бы проблемы с креплением ШД.

Двигатели в готовой конструкции стоят на других местах. Справа и слева непринципиально т.к. направляющие расположены примерно по середине.

Добавлено спустя 24 минуты 42 секунды:
Сори, что влез в чужую тему. Только хотел показать ещё вариант возможной конструкции.

Myp писал(а):вторая опора для кровати нужна чисто для того чтобы не было раскачивания в горизонтальной плоскости стола с моделью.
... кстати у этой конструкции необходимо оба конца оси У двигать ремнями(не видно на фотках, двигается один конец или оба), иначе на больших скоростях, когда экструдер в максимуме по Y, будет болтанка.

Судя по модели эти вопросы ко мне, а не автору темы:
- Вторая опора есть, кровать (и ось Y) на двух рельсах.
- На всех осях - по одному мотору, пока на небольших моделях и скоростях 25-40мм/с проблем не видно.

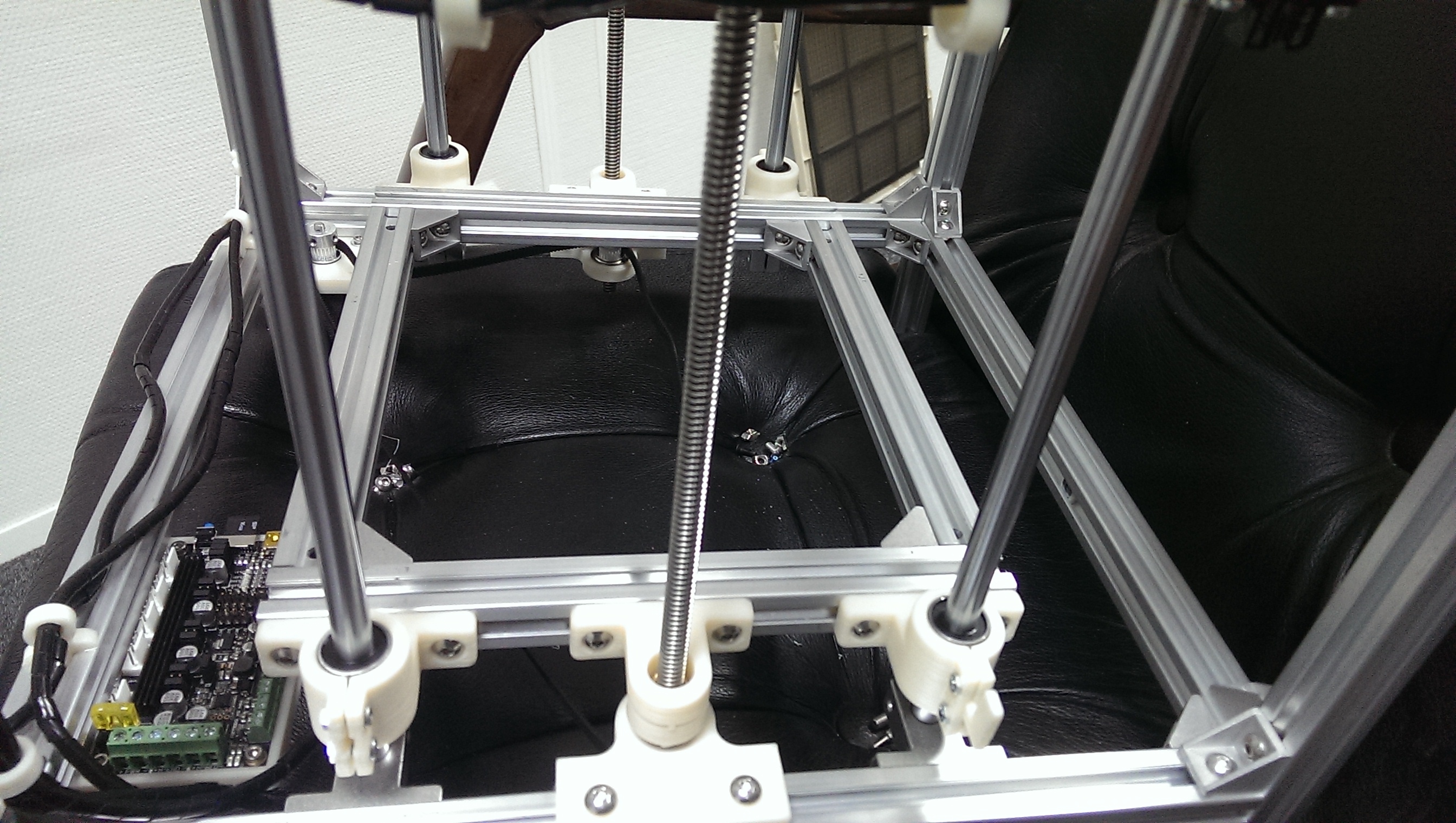

amp писал(а):картинко

Чем плоха данная схема, можно в деталях?

Scald писал(а):

amp писал(а):картинко

Чем плоха данная схема, можно в деталях?

Если профиль 20х20 то валы наверное 10-12мм, тут проблема не в винтах, эти втулки имеют маленький люфт в поперечном направлении и больший люфт "на излом", они внутри не цилинтрические, а как-бы вогнутая бочка,
А стол как раз на излом работает, если вынуть винты то стол можно будет наклонить на 0,5мм наверное.

Добавлено спустя 7 минут 20 секунд:

kick_2 писал(а):

Вы уже собрали принтер? интересно как работает один винт на оси Z.? я смотрю у Вас на оси Y мотор стоит справа, а было бы лучше его разместить слева, чтобы основной вес был ближе к точке за которую ремень будет двигать ось.

Да собрал. По ссылке в галереи есть несколько фото.

Один двигатель работает нормально, использую ШД с многозаходным винтом и бронзовой гайкой.
В другом месте были бы проблемы с креплением ШД.


Судя по модели эти вопросы ко мне, а не автору темы:
- Вторая опора есть, кровать (и ось Y) на двух рельсах.
- На всех осях - по одному мотору, пока на небольших моделях и скоростях 25-40мм/с проблем не видно.

Принтер felix на имеет по рельсе на каждую ось и разгоняется до 250мм/сек в 5 раз шустрее. что-то мы делаем не так

megabolt писал(а):Принтер felix на имеет по рельсе на каждую ось и разгоняется до 250мм/сек в 5 раз шустрее. что-то мы делаем не так

Мы только неделю как печатаем и пока воюем с отслаиванием, скорость как была по умолчанию так пока и стоит.

megabolt писал(а):

Scald писал(а):

amp писал(а):картинко

Чем плоха данная схема, можно в деталях?

Если профиль 20х20 то валы наверное 10-12мм, тут проблема не в винтах, эти втулки имеют маленький люфт в поперечном направлении и больший люфт "на излом", они внутри не цилинтрические, а как-бы вогнутая бочка,
А стол как раз на излом работает, если вынуть винты то стол можно будет наклонить на 0,5мм наверное.

Все верно, именно так на 100%. Хотелось супер жесткости, а получилось как всегда... Вот думаю, как переделать.

amp писал(а):Все верно, именно так на 100%. Хотелось супер жесткости, а получилось как всегда... Вот думаю, как переделать.

Ставить на одну направляющую по 2 подшипника, максимально раздвинув их по высоте. К примеру разобрать "рамку" стола. Короткие профили поставить вертикально по центру станка прицепить на них по 2 подшипника... между ними - длинные профили соединенные в крест, опирающийся свободными лучами на винты...

есть удлиннённые, они лучше держат такие нагрузки.

Небольшое продвижение есть,

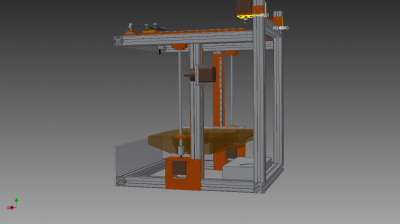

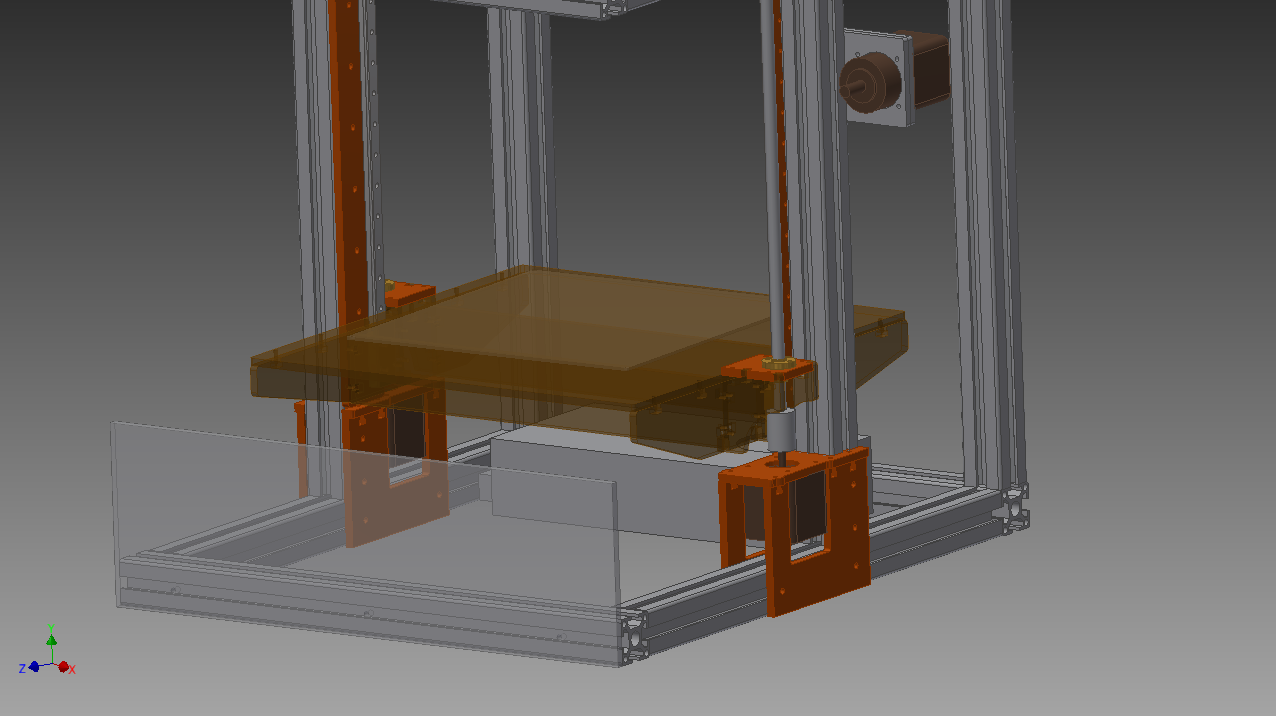

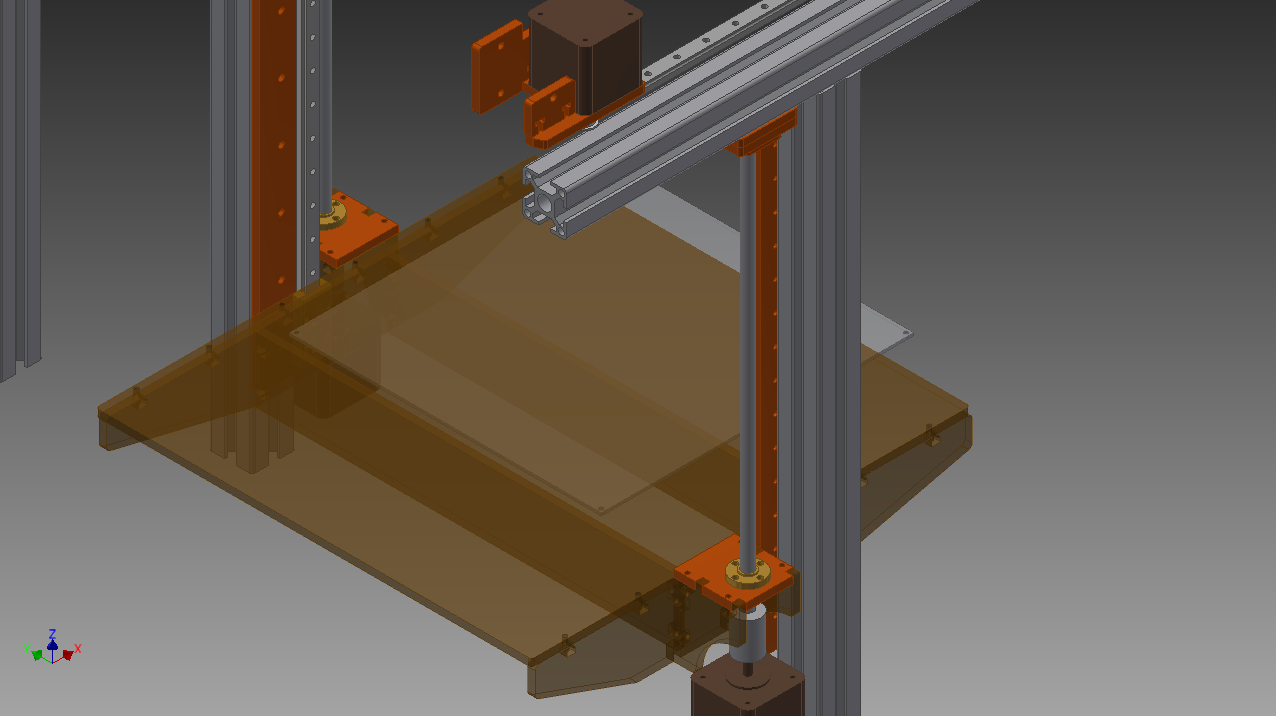

Поправил ось Z, ежели будет наблюдаться изгиб стола то всегда можно будет добавить еще по одной каретке на рельсу оси Z, Придется переделать всего 2 детали.

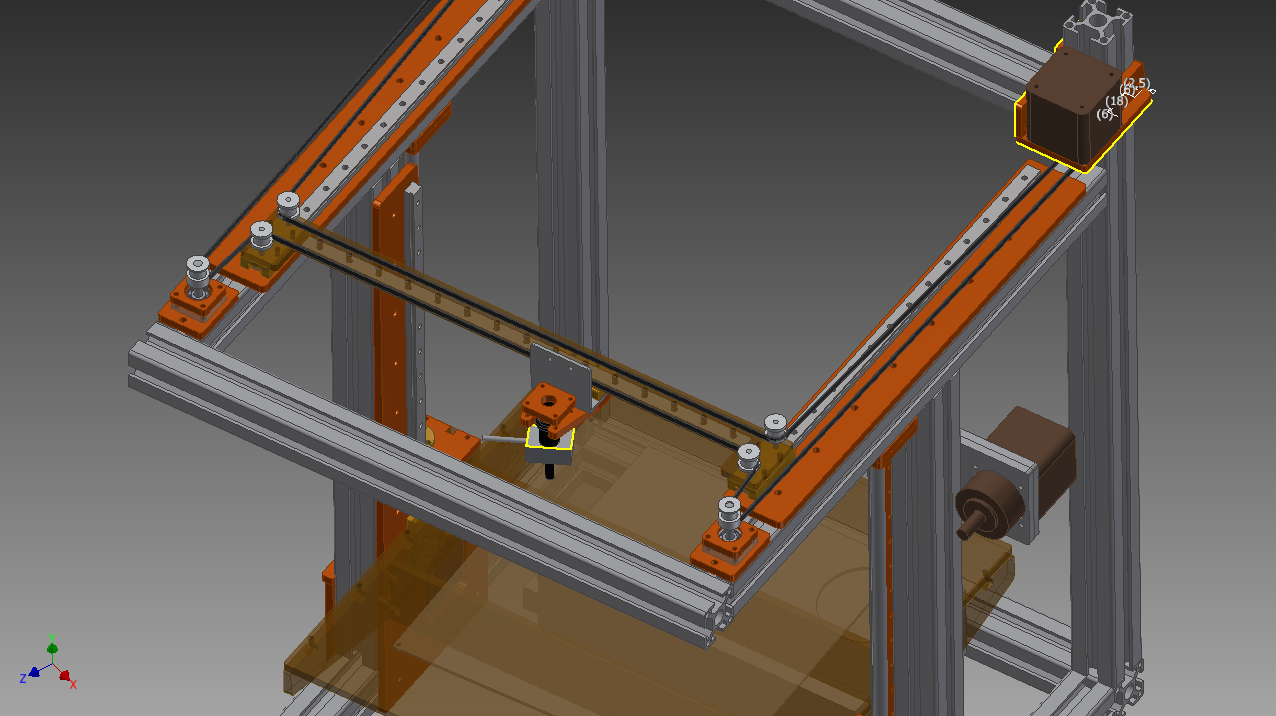

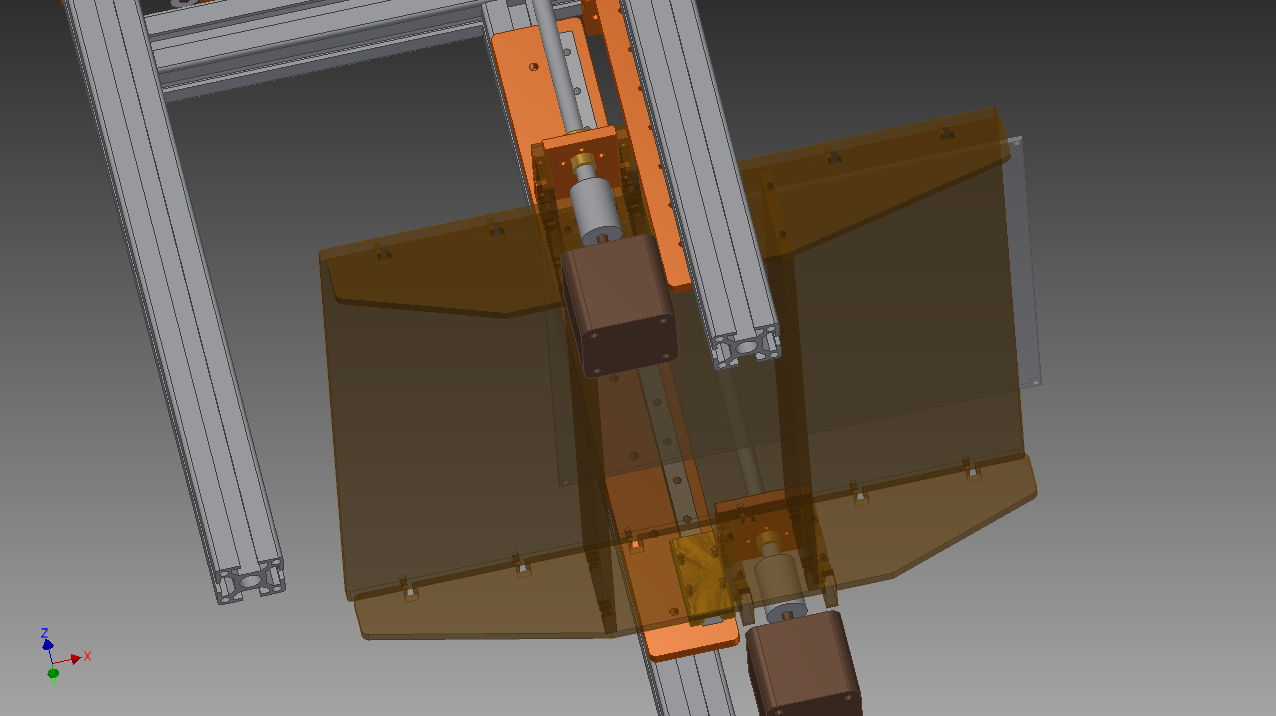

Почти дорисовал, осталось до станка добраться чтобы деталей напилить.

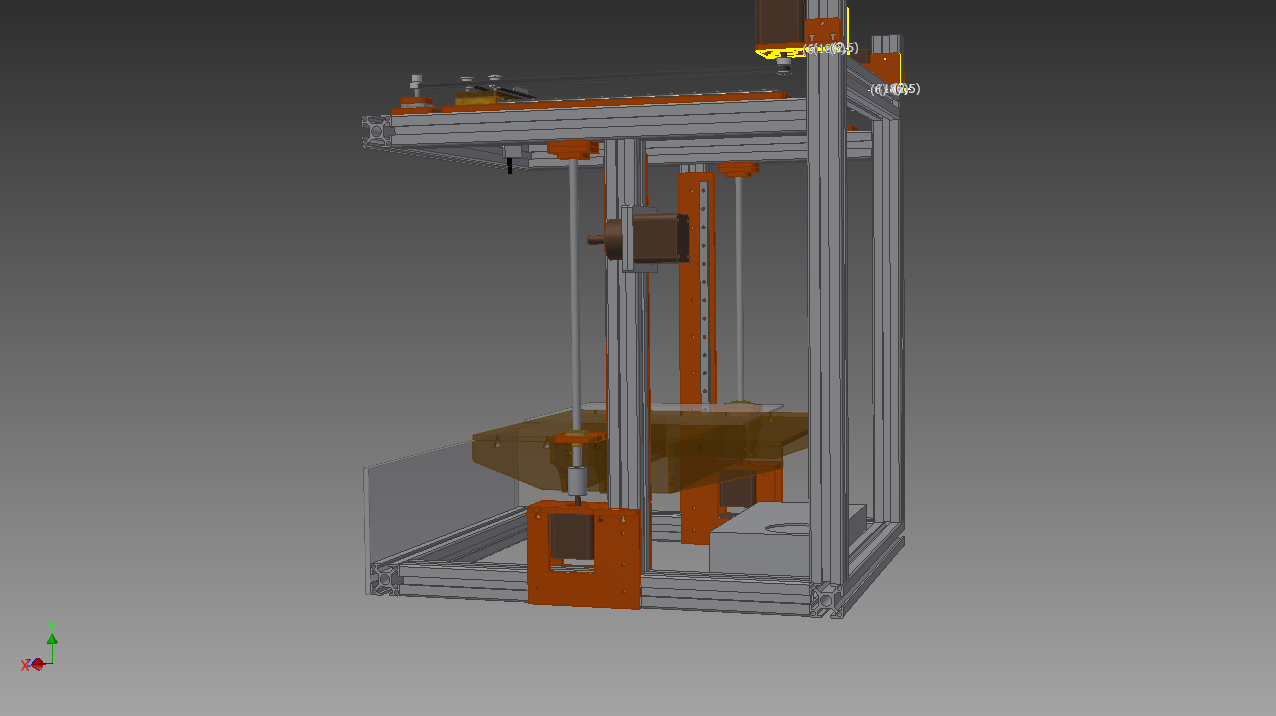

Габариты получаются X=290,Y=445,Z=550. печатаемая область X=260,Y=260,Z=250

Ремень немного криво нарисовался, по месту потом придется смотреть.
На передней панели будет LCD и картридер,Еще придется сделать дверцы из поликарбоната, чтобы кошаки не лазили

А почему HBOT, а не CoreXY?

Можно конечно и CoreXY, Хотя мне показалось что Hbot проще чуть по конструктиву. А в чем разница, скорость там, или точность?? интересно узнать.

Отсутствует изгибающий момент по оси при движении в горизонтальной плоскости. Но конструктив таки слегка заморочен, не спорю. Хотя для рельс это не актуально имхо.
