TedBeer » 02 мар 2017, 14:15

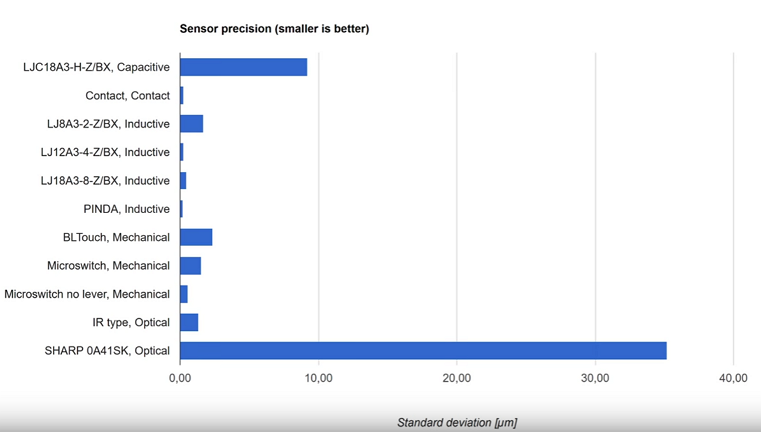

Ролик не смотрели, ладно. Но прочитать надписи на картинке можно? График показывает девиацию измерений. Т.е. фактически их повторяемость, разбросы измерений между попытками, качество работы. 1-2 микрона - это разница между разными попытками коснуться датчиком цели. Мерили не линейкой, а считая микрошаги шагового двигателя, который крутит винт.
Крутим винт до срабатывания датчика, что означает касание цели(брусок алюминия, стол)
Откручиваем, скажем 3000 микрошагов, и снова идем до касания цели до срабатывания датчика. Повторяем -дцать раз. Получаем разбросы - отматываем на 3000 микрошагов, а при обратном движении срабатывает датчик то на 2990, то на 3100, то на 2500м шаге. Понимаете как получается разница? Теперь эту разницу в микрошагах переводим в длину зная шаг резьбы. Если резьба с шагом 2мм, у движка 400 шагов на оборот, 16 микрошагов, то на 1 микрошаг получится 0.3125 микрометра. Я не знаю сколько у него микрошагов, может больше, может он только шаги измеряет. Просто сам принцип, что и как измеряется. Из измерений откидываются хвосты, когда ошибка была слишком большой - получаем то, что на графике.
Смысл этого - насколько четко фиксируется каждый раз касание стола. 20 микрон - это уже толщина слоя, это уже большая ошибка. Если один раз датчик срабатывает на одной высоте, а другой раз на 20микрон раньше или позже, это уже до хрена. Еще он в ролике говорит об отбрасывании хвостов при стандартном подсчете девиации. Отбрасывается около 40% измерений. А это значит, что на самом деле датчик может промахнуться и больше, чем указано на графике.
