Господа.
Я, как и многие из вас, перепробовал различные способы авто выравнивания кровати перед печатью. Кстати, наиболее интересное решение предложил наш уважаемый коллега radus. Не буду вдаваться в подробности, но все эти способы какие-то кривые, не стопроцентные. И вот, после продолжительного обдумывания этой проблемы я нашел решение. Мало того, есть уже несколько первопроходцев и результаты их испытаний положительные.




В общем, используется ёмкостной датчик приближения, который срабатывает даже на стекло и пластик. В силу того, что он работает от 6 до 36В, а вход концевика на Ramps имеет 5в еще нужно дополнительно гальваническую развязку делать, но это мелочи.

Вот тут первоисточник
http://www.thingiverse.com/thing:408852

Обсуждение на немецком
http://forums.reprap.org/read.php?336,388217

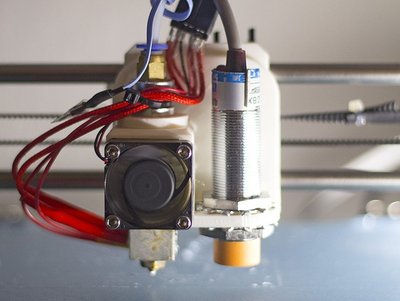

Датчик LJC18A3-H-Z/BX

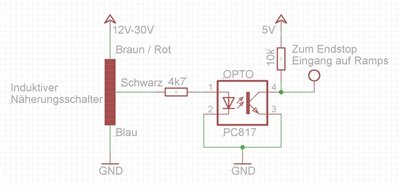

Гальваническая развязка оптическая на pc817

abuharsky писал(а):Господа.
Я, как и многие из вас, перепробовал различные способы авто выравнивания кровати перед печатью. Кстати, наиболее интересное решение предложил наш уважаемый коллега radus. Не буду вдаваться в подробности, но все эти способы какие-то кривые, не стопроцентные. И вот, после продолжительного обдумывания этой проблемы я нашел решение. Мало того, есть уже несколько первопроходцев и результаты их испытаний положительные.


В общем, используется ёмкостной датчик приближения, который срабатывает даже на стекло и пластик. В силу того, что он работает от 6 до 36В, а вход концевика на Ramps имеет 5в еще нужно дополнительно гальваническую развязку делать, но это мелочи.

Вот тут первоисточник
http://www.thingiverse.com/thing:408852

Обсуждение на немецком
http://forums.reprap.org/read.php?336,388217


Датчик LJC18A3-H-Z/BX

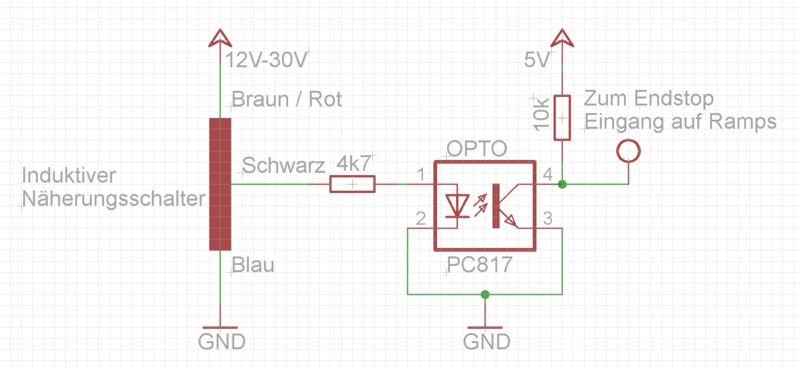

Гальваническая развязка оптическая на pc817

Да интересный вариант, но надо заказывать датчик, он наверное дорогой ?
Также как и варианты с сервоприводами, которые тоже просто так не найдешь.

Мне вот понравился вариант
http://www.thingiverse.com/thing:396692
с электромагнитом и обычным микриком =)
Электромагнит можно вытащить из любого реле =)

указанный мной стоит 450руб почти, что-то я поторопился и именно его купил, а вот сейчас поискал, если такие же, чуть другой модели по 250руб с доставкой в Россию

вот http://www.ebay.com/sch/i.html?_from=R4 ... ch&_sop=15

1-10mm...

это как-то настраивается или он будет произвольно реагировать на температуру/влажность/положение звёзд?

Myp писал(а):1-10mm...

это как-то настраивается или он будет произвольно реагировать на температуру/влажность/положение звёзд?

насколько удалось понять, это зависит от материала, допустим, от стекла он всегда будет срабатывать на 8мм, от металла на 10мм, при этом всегда будет укладываться в указанный диапазон.

интересно, отличается ли он чем-то принципиальным от вот такого?

http://www.ebay.com/itm/New-Switch-Digi ... 3ce2e92019

Myp писал(а):интересно, отличается ли он чем-то принципиальным от вот такого?

http://www.ebay.com/itm/New-Switch-Digi ... 3ce2e92019

Конкчно отличается, то ли дело датчик , который на расстоянии включается, то ли дело ваш, который явно нужно приложить ну или пальцем нажать

Наверняка он сможет сработать от приближения к подогреваемой кровати, но тут 50/50.

Раз хотите дешевле - посмотрите индуктивные датчики расстояния, думаю, что они от кровати будут включаться, они так же как и емкостные выглядят, но стоят около 100р

Ещё как вариант - контактный датчик. Как в фрезерах.
Лист металла один контакт, сопло экструдера другой. После калибровки убрать лист и опустить бошку на толщину листа.

om2804 писал(а):Ещё как вариант - контактный датчик. Как в фрезерах.
Лист металла один контакт, сопло экструдера другой. После калибровки убрать лист и опустить бошку на толщину листа.

когда что-то нужно делать вручную - это сразу отстой. Неудобно, непрактично, можно положить криво и тп и тд

Добавлено спустя 40 секунд:
Вот несколько датчиков индуктивных: http://www.ebay.com/sch/i.html?_from=R4 ... or&_sop=15 по 70-100руб с доставкой в Россию

Добавлено спустя 6 минут 33 секунды:
Пришла еще интересная и бюджетная идея, но, требующая кропотливой настройки.

Берем магнитный датчик(геркон или же что-то посолиднее на датчике холла), крепим его рядом с печатающей головкой.
Далее берем 4 магнита и крепим их снизу кровати, при этом, взятие проб в прошивке должно быть настроено так, чтобы магнитный датчик опускался как раз там, где магниты.

Совершенно точно есть проблема с тем, чтобы магниты были на одном уровне, чтобы датчик опускался к ним и тп, но идея имеет право на жизнь.

Была такая же идея с магнитами. Пробовал я с датчиком Холла баловаться. Через кровать и зеркало 4 мм срабатывает, но потом выяснилось, что неодимовые магниты имеют как бы разный уровень намагниченности и датчик срабатывает на разном расстоянии и, кроме того, магниты деградируют под действием температуры.

далёк от 3д печати, но есть подозрение, что вы что-то жуткое чудите. датчик касания, как в чпу станках.

Angel71 писал(а):далёк от 3д печати, но есть подозрение, что вы что-то жуткое чудите. датчик касания, как в чпу станках.

ваше подозрение не верно.

касание нельзя сделать, потому что экструдер металлический, а на кровати лежит стекло. Кроме того, экструдер постоянно "испачкан" пластиком, то есть в любом случае будет диэлектрик между.

Емкостные датчики на изменение внешней среды оч класно реагируют, и большой точности ими достигнуть на больших (>2mm) расстояниях геморойно. Знаю так как занимался их разработкой.

Элементарно проверить - нагрей стол дай нагрется датчику возле стола и сравни с калибровкой на холодную..

С микриком и реле помойму самое дешевое и технологичное решение,

А опторазвязку зачем городить непонятно - она тут выполняет роль банального делителя резистивного....

abuharsky, стекло, металл, в пластике... да хоть весь в шоколаде. повторю еще раз датчик касания. делается элементарно даже со слегка кривыми руками, главное что бы в голове не ветер был. а сделать можно, что бы реагировало на малейшее прикосновение и при опускании и при горизонтальном перемещении. банально размыкает один из контактов (обычно 3, при желании и побольше можно сделать), можно и с переподвыпертом, узнавая какой именно контакт размыкает. с 3д принтерами было в том смысле, что я понятия не имею какие там нюансы с софтом.

Angel71 писал(а):abuharsky, стекло, металл, в пластике... да хоть весь в шоколаде. повторю еще раз датчик касания. делается элементарно даже со слегка кривыми руками, главное что бы в голове не ветер был. а сделать можно, что бы реагировало на малейшее прикосновение и при опускании и при горизонтальном перемещении. банально размыкает один из контактов (обычно 3, при желании и побольше можно сделать), можно и с переподвыпертом, узнавая какой именно контакт размыкает. с 3д принтерами было в том смысле, что я понятия не имею какие там нюансы с софтом.

я говорил о варианте с касанием металлической головки о металлическую поверхность.
Но даже в любом случае с датчиком касания есть проблема в том, что этот датчик должен находиться максимально близко к печатающей головке, она нагревается, кроме того, если он будет с ней на одном уровне, он будет цепляться за выдавленный пластик. Именно по этому на текущий момент самый распространенный вариант с сервоприводом, когда перед началом печати он опускает датчик касания вниз, производит все замеры и в конце поднимает его вверх.


Собственно, непонятно, почему вы "наезжаете", ведь вариант с датчиком расстояния все время жестко закреплен и работает похожим образом как и датчик касания, разве что не касается, не мешает, не создает опасности столкновения с напечатанными деталями, его ну нужно поднимать, не нужно городить сервоприводы и тп.
