Re: Как подключать оптические End-stop

Сообщение VitDagger » 14 май 2017, 21:51

А, платки ендстопа нету :)
да просто полно людей у кого 32 бита с 3.3 вольта, наверняка используют оптические концевики. А эти концевики вполне распространенные на Али. Пока использую механические, хотя там точность на Z не очень. А попутно буду разбираться что к чему. Много нюансов что то вылезло. Гугл скоро обидится и заблокирует меня :D
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как подключать оптические End-stop

Сообщение ilalexey » 14 май 2017, 21:58

VitDagger писал(а):А, платки ендстопа нету

В смысле? А что ты подключал?
Аватара пользователя
ilalexey

Сообщения: 2931
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Как подключать оптические End-stop

Сообщение VitDagger » 14 май 2017, 22:05

Тьфу, схемки от платки нет, это я уже заговариваюсь :)
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как подключать оптические End-stop

Сообщение ilalexey » 14 май 2017, 22:13

VitDagger писал(а):хотя там точность на Z не очень

По зет или датчик касания? в Дельте? Ты меня не путай! :)
Последний раз редактировалось ilalexey 15 май 2017, 09:43, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 2931
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Как подключать оптические End-stop

Сообщение icehardy » 15 май 2017, 08:45

На оси Z использую оптический концевик, обычный 5 вольтовый
просто включена подтяжка к нулю
Срабатывает всегда четко
Код: Выделить всёРазвернуть
gamma_max_endstop   1.29v

контроллер MKS-SBASE
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Как подключать оптические End-stop

Сообщение VitDagger » 15 май 2017, 08:56

А как это сделать в MK4duo? Или физчески нужно?

Добавлено спустя 2 минуты 2 секунды:
ilalexey писал(а):
VitDagger писал(а):хотя там точность на Z не очень

По зет или датчик касания? в Дельте? Ты меня не путай! :)

Концевик по оси Z сейчас механический, у него повторяемость не очень. Это я имел ввиду. Принтер CoreXY. :oops:
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как подключать оптические End-stop

Сообщение icehardy » 15 май 2017, 15:15

Припаять резистор сигнал-земля, возможно с номиналом придется поиграть
Но думаю так получится
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Как подключать оптические End-stop

Сообщение VitDagger » 15 май 2017, 15:42

Спасибо, попробую.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как подключать оптические End-stop

Сообщение ilalexey » 15 май 2017, 17:39

icehardy писал(а):Припаять резистор сигнал-земля, возможно с номиналом придется поиграть
Но думаю так получится

Без схемы, думаю, может не прокатить. Может кака получиться. В начале топика написано, что у "такой" платы подтяжка на vcc. Если на землю сигнал опустить без понимания процесса..
Какой делитель может выйти из всех этих неизвестных подтяжек?
Последний раз редактировалось ilalexey 15 май 2017, 20:18, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 2931
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Как подключать оптические End-stop

Сообщение VitDagger » 15 май 2017, 20:05

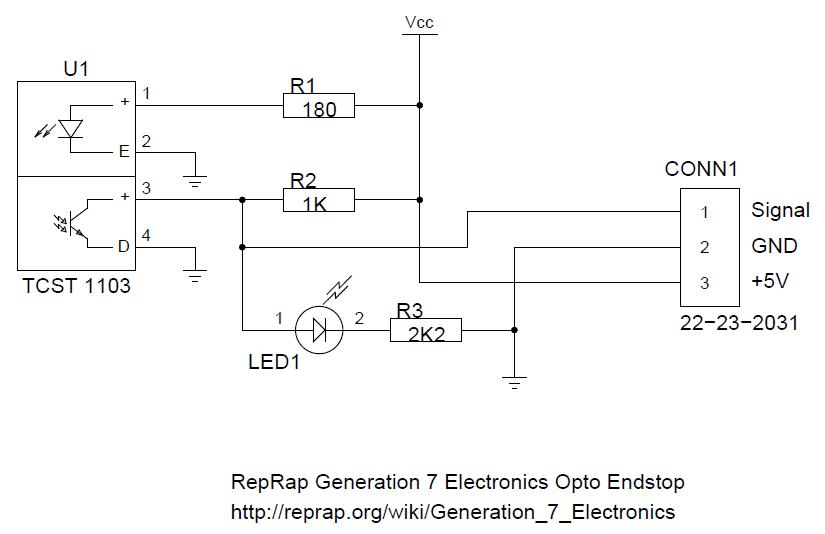

Вроде бы эта схема
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как подключать оптические End-stop

Сообщение ilalexey » 15 май 2017, 20:14

Ок. Стандартный подход. Отдельно от материнки работает?
На кой там подтяжка на землю(по советам) не понял.
Аватара пользователя
ilalexey

Сообщения: 2931
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Как подключать оптические End-stop

Сообщение icehardy » 15 май 2017, 22:17

Не знаю почему, но работает именно с подтяжкой на землю
датчик TCST2103
какие номиналы запаяны не проверял, а на схемах разные указывают
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Как подключать оптические End-stop

Сообщение pranic » 16 май 2017, 22:03

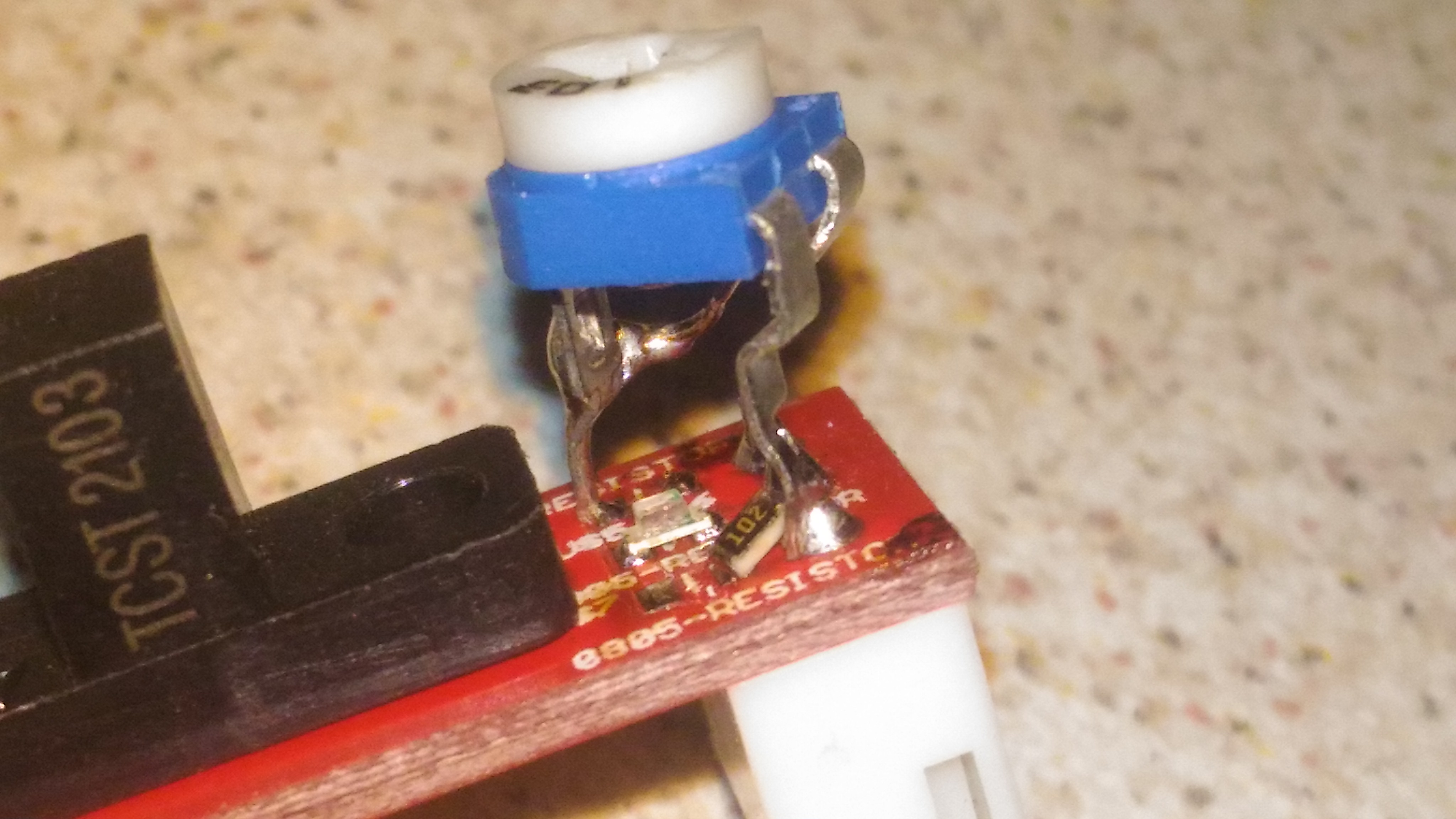

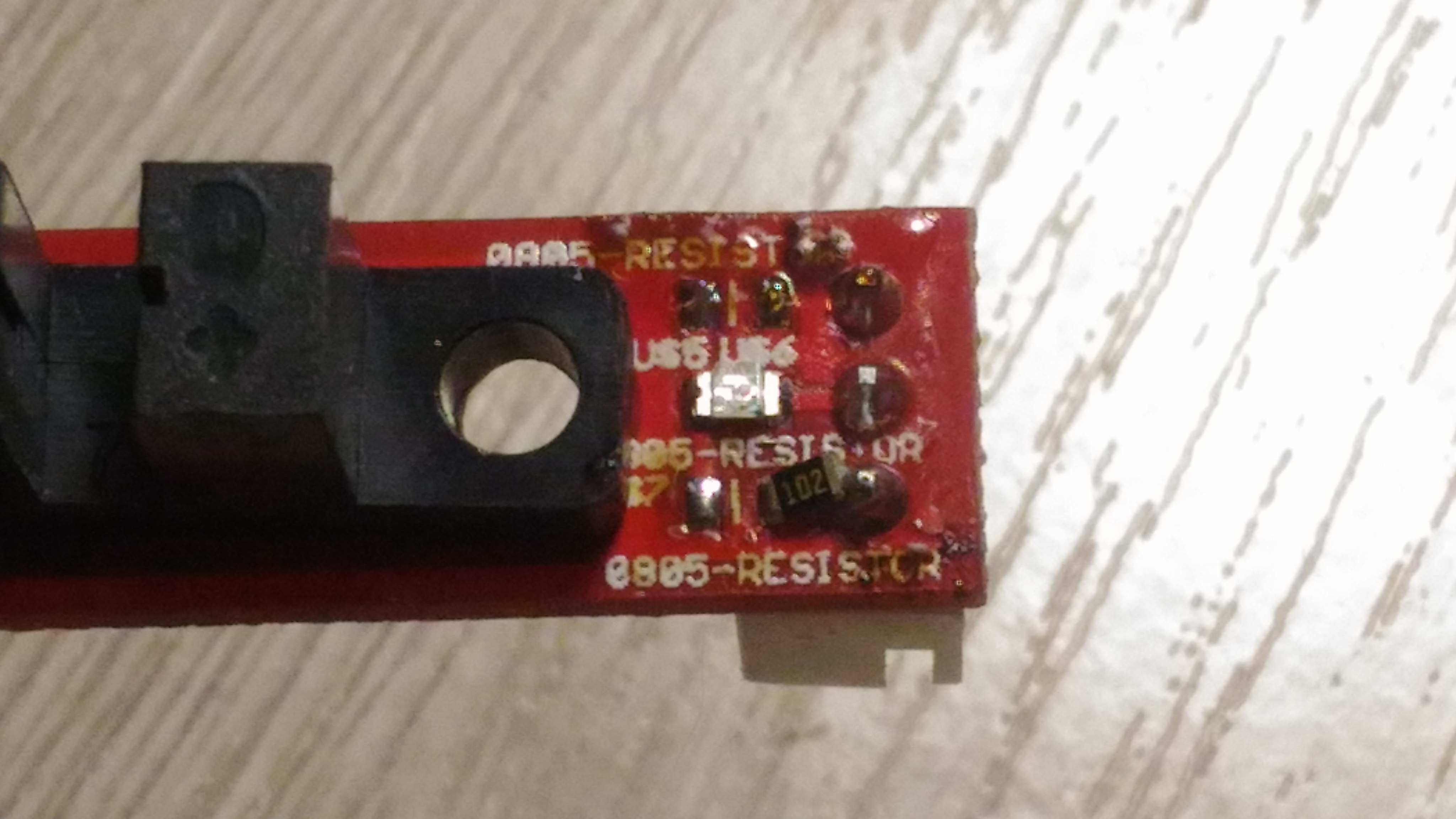

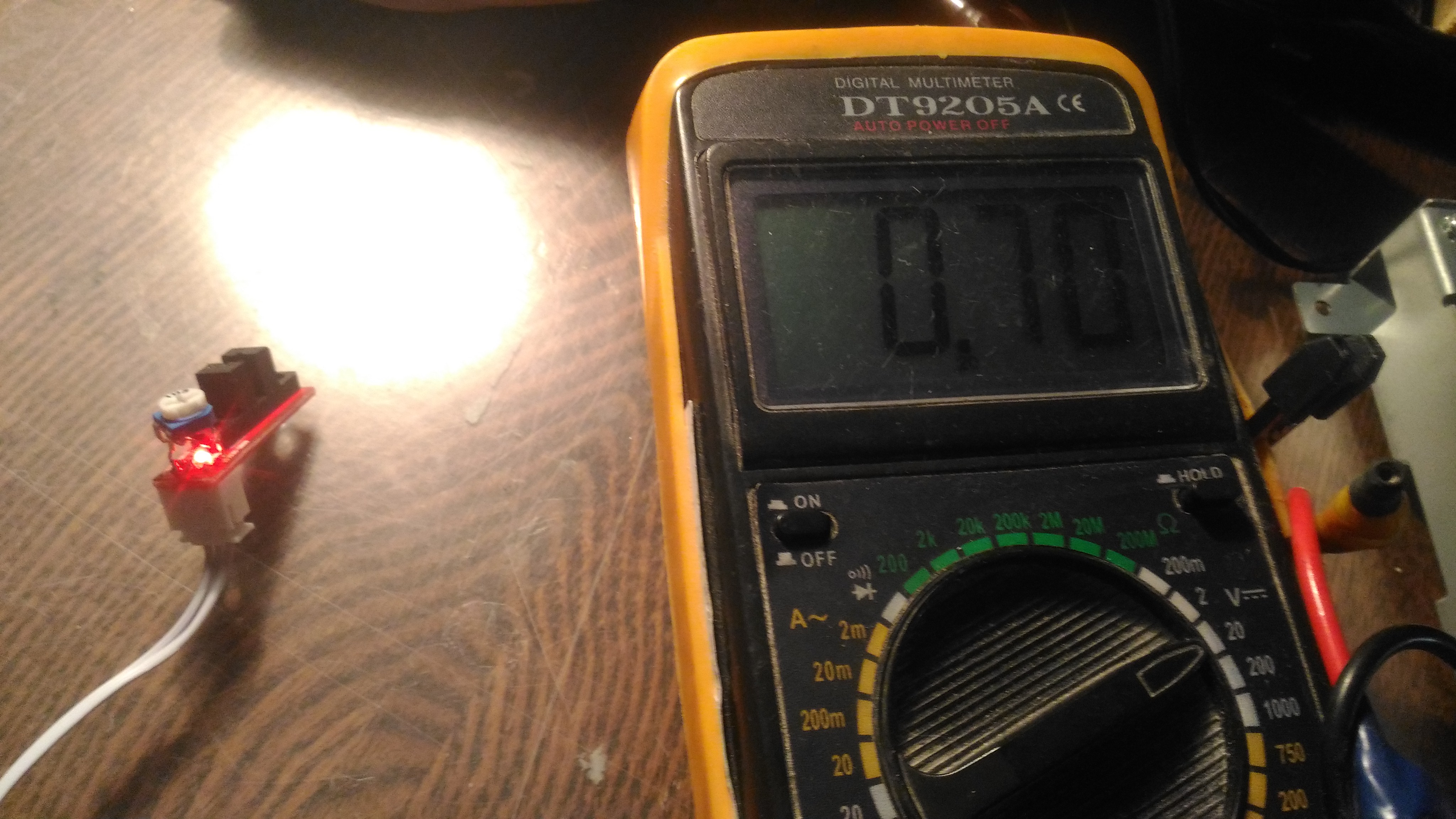

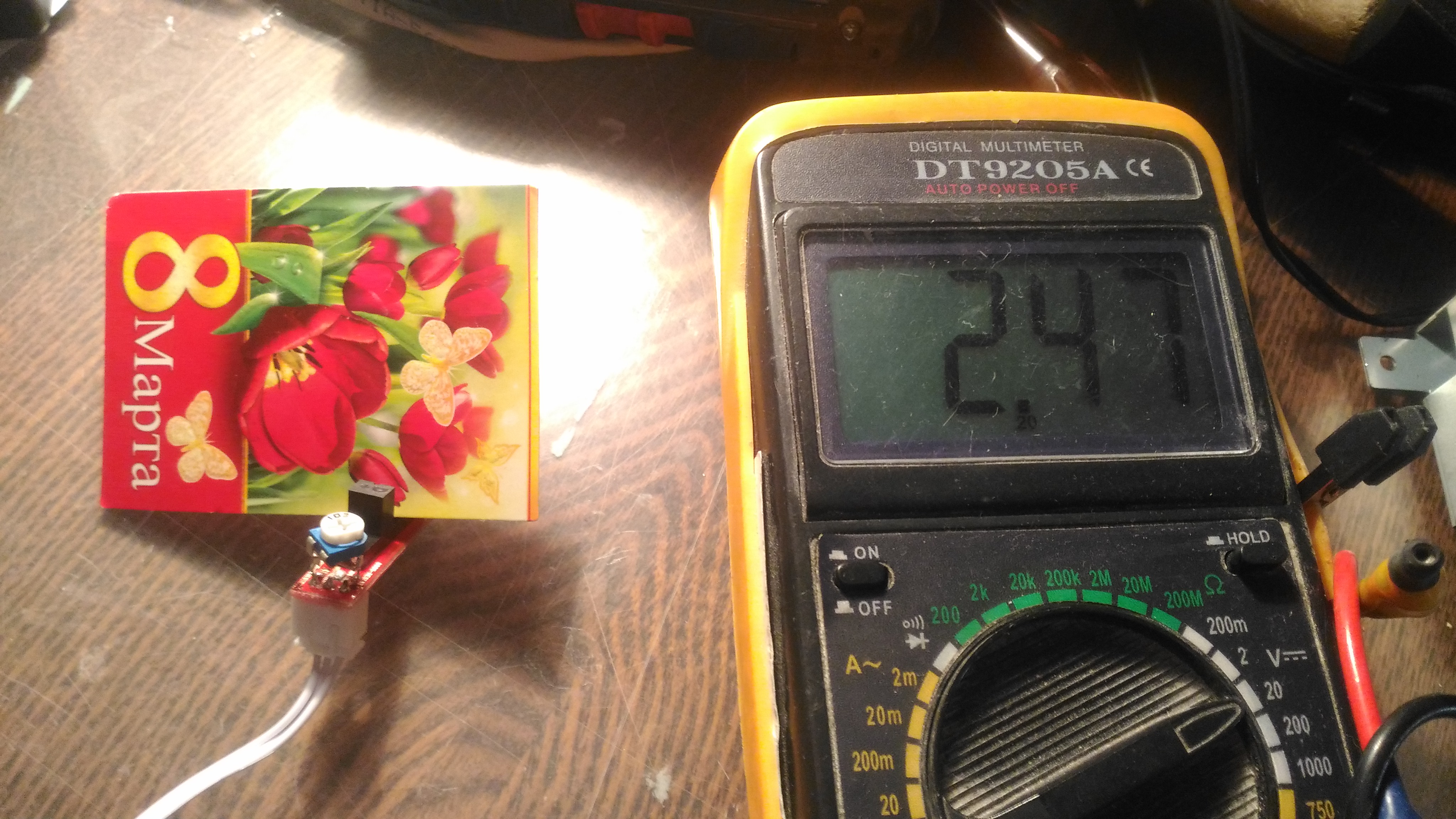

Сегодня решил провести эксперемент с оптическим концевиком на 5 вольт для платы с питанием 3.3 вольта. Припаял подстроечный резистор на 10 кОм меньше не нашел. Выставил на нем 18 Ом и начал проверять как работает после переделки. Все заработало, логический "0" 0.7 в, "1" 2,7в. Решил проверить показания резистора, они сбились и прибор показал 180 Ом. Решил еще покрутить поставил 300 Ом, на выходе стало 0.4 в. Резистор можно ставить в этих пределах.
