Simplify3D software

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Simplify3D software

Сообщение VolandZel » 21 авг 2017, 12:54

3Dolphins писал(а):Прикрепляю модель

У вас случайно тут не стоит галка в настройках? Если стоит, то уберите ее.
Вложения

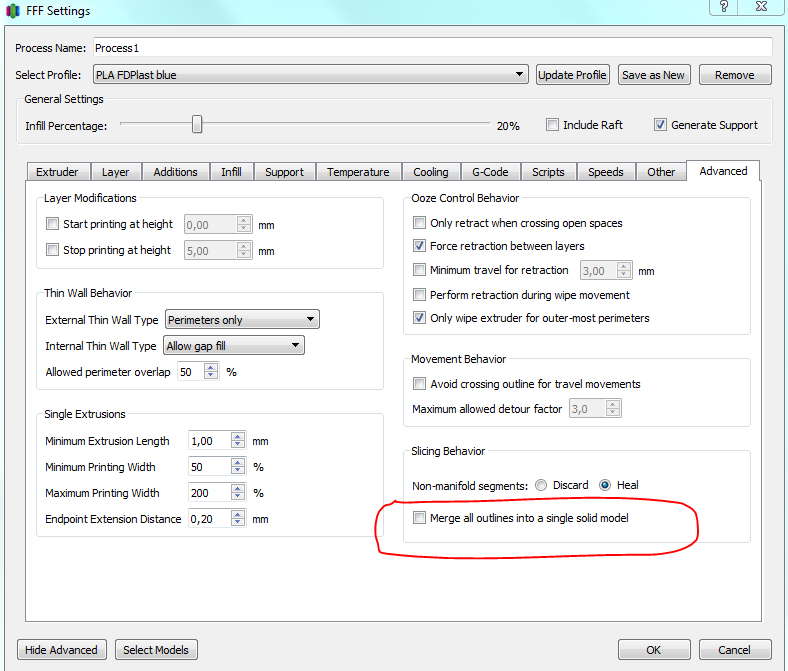

Это скриншот из 4 версии симпли

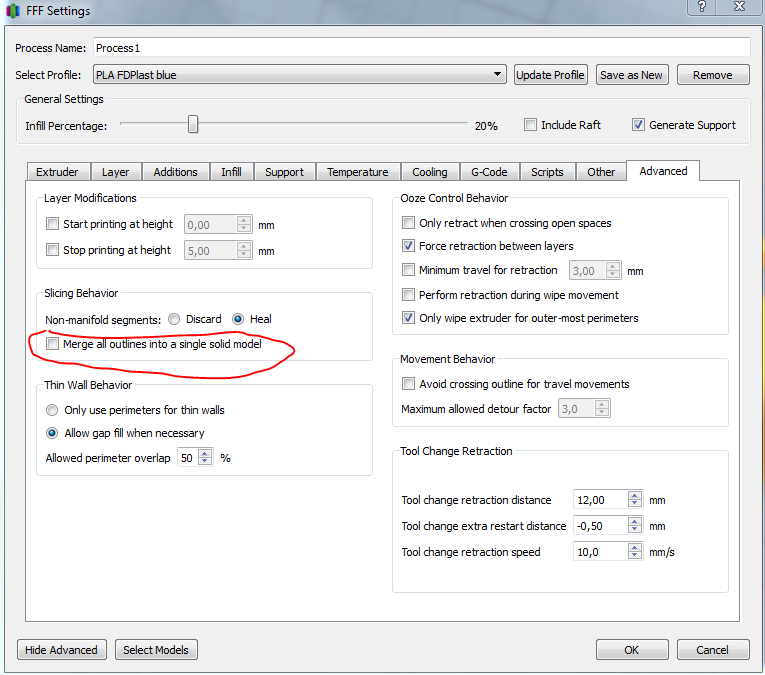

Это скриншот из версии 3.1.1
Prusa i3, алюминиевая рама, закрытый бокс.
Зеленоград. Напечатаю на заказ PLA, ABS.
https://vk.com/albums24792031
Аватара пользователя
VolandZel

Сообщения: 40
Зарегистрирован: 28 апр 2015, 15:30
Откуда: Зеленоград
Skype: volandzel
ФИО: Владимир

Re: Simplify3D software

Сообщение AndreyA » 22 авг 2017, 15:33

VolandZel писал(а):Если стоит, то уберите ее.

Врятли эта галочка у него стоит. Если эта опция включена то деталь будет заполняться игнорируя внутренние отверстия т.е. тупо заполняется соблюдая внешние параметры детали.
Кстати, разницы между параметром Discart и Heal не увидел в этой детали.
Возможно, эта опция полезна для деталей не совсем правильно сформированных, но не имеющих внутренних отверстий(надо поэкспериментировать). Но спасибо до этой опции руки не дошли пока.
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Simplify3D software

Сообщение dandan2000 » 23 авг 2017, 20:25

Капец, ну кто так строит!? Настроил ретракт с coast of end, точка отрыва и приземления идеальные. Так оно coast of end как оказалось делает не только перед ретрактом, а и при изменении направления, смены слоя, там где нет у меня ретракта. На кой спрашивается? Короче функция не рабочая. Как и не рабочая - подтирание сопла, т.к. работает тоже не зависимо от того есть ретракт или нет.
dandan2000

Сообщения: 37
Зарегистрирован: 15 авг 2017, 10:00

Re: Simplify3D software

Сообщение 3Dolphins » 26 авг 2017, 18:55

Спасибо за ответы. Проблему решить не удалось. Может это недоработка версии 2.1.0
При переключении с heal на discard, на некоторых моделях заполнение исчезало, но появлялись пропуски периметра на этих слоях. На этой модели переключение никак не изменяло заполнение.
Видимо проблема в ошибках модели, которые видит только слайсер.
3Dolphins

Сообщения: 8
Зарегистрирован: 25 сен 2014, 12:46

Re: Simplify3D software

Сообщение AndreyA » 26 авг 2017, 22:07

3Dolphins писал(а): Проблему решить не удалось. Может это недоработка версии 2.1.0

Извини братка, проверял на 4.0, 2.1 держу только для создания профиля.
Попробуй обновиться и твой геморрой уйдёт. По случаю стучись в личку.
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Simplify3D software

Сообщение Myp » 26 авг 2017, 23:39

3Dolphins писал(а): 2.1.0
поставь свежую версию, этож капец старьё
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Simplify3D software

Сообщение dandan2000 » 07 сен 2017, 14:33

Почему при печати моста (тонкая полоска длиной 30мм) не включается вентилятор и пониженная скорость? В настройках прописал площадь моста 1кв.мм. скорость 20% обдув 50%.
Что ему ещё надо? Или эта функция тоже не рабочая?
dandan2000

Сообщения: 37
Зарегистрирован: 15 авг 2017, 10:00

Re: Simplify3D software

Сообщение sputnic1436 » 07 дек 2017, 21:17

Принтер Flash fordge creator pro, т. к. его нет в списке то прописал дреамер... принтер сконектился, настроил оси и место парковки, закинул модель, вроде настроил... но есть одна проблемма....
Подскажите в чем у меня проблемма - вроде самое простое но не могу пустить модель на печать:(... нажимаю Begin printing over USB - пишет, что то типа что принтер не поддерживает формат .gcode. Нажимаю сохранить на диск - сохраняет на диск в том же джикоде (без выбора x3g), принтер соответсвенно в флэшке эти файлы также не видит.
Как послать на печать не могу понять... из слайстера FlashPrint там создавался файл x3g которую я заганял на флэшку и с нее печатал.... а тут .gcode который мой принтер почемуто не видит.... хотя производителями софта и принтера заявлено что принтер и ПО совместимы.
Судя по инфе с инета принтер должен работать с gcode, но почемуто ругается него...
Как это побороть?
sputnic1436

Сообщения: 5
Зарегистрирован: 07 дек 2017, 21:14

Re: Simplify3D software

Сообщение AndreyA » 10 дек 2017, 10:16

sputnic1436 писал(а):а тут .gcode который мой принтер почемуто не видит

И ни когда не видел этот принтер .gcode. Не указал какая версия Simplify3D.
В профиле печатающего процесса(Processes) вкладка G-Code укажи размер стола,GPX profile выбери максимально приближённый к твоему принтеру принтер.

В закладке Scripts поставь эти значения.
Вложения

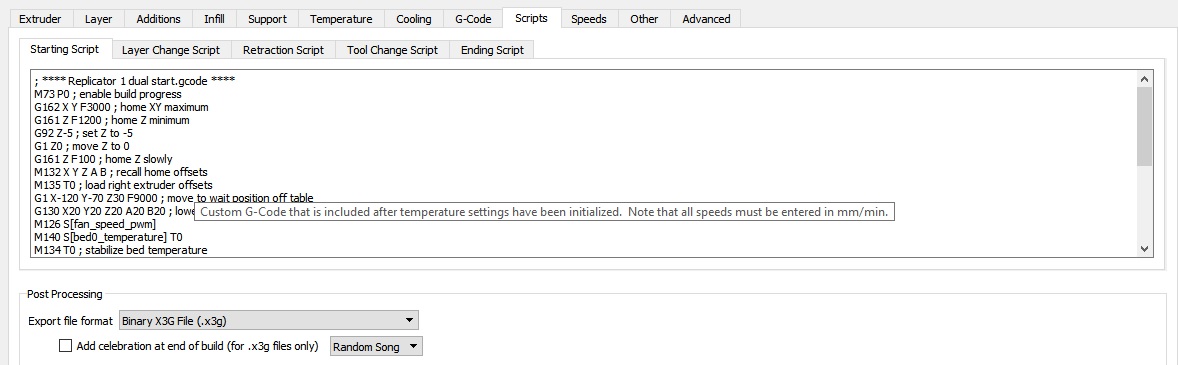

Scripts

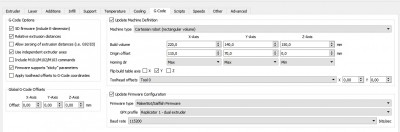

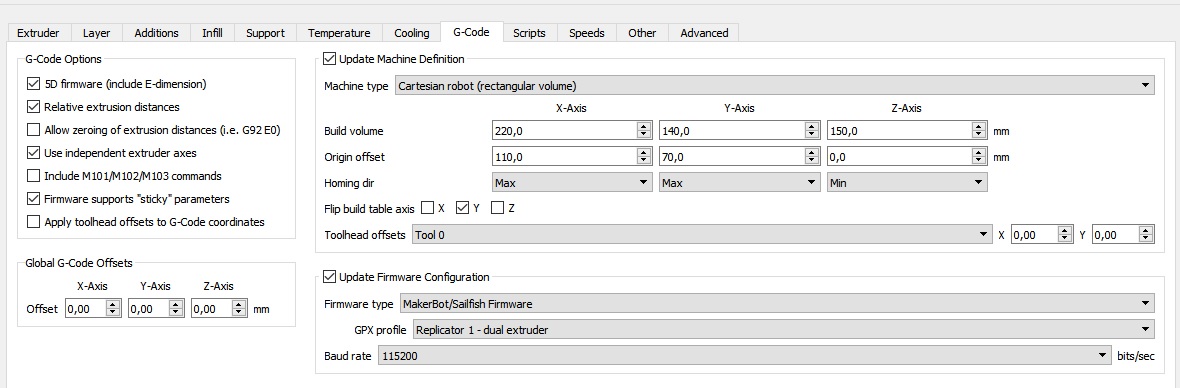

G-Code
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Simplify3D software

Сообщение sputnic1436 » 11 дек 2017, 22:53

Версии пробовал разные.... 64 бит 3.1.1 и 4.0.0, 32 бит пробовал 3.1.1.
На счет g-code то по инфе например здесь он его поддерживает (точнее должен поддерживать) - https://3dprinter.ua/shop/3d-printer-creator-x-pro/

Видать соврали с описанием :( ...


Похоже я понял в чем проблема... у меня экспорт указан в g-code..... а у Вас на скриншоте .x3g/
Если учесть что как Вы написали ранее джикод не поддерживается креатором то его реакция становится понятной... завтра испытаю на практике (сейчас уже родные отдыхают, не хочу тарахтеть).
Спасибо большое :beer: . Завтра отпишусь о результатах.
sputnic1436

Сообщения: 5
Зарегистрирован: 07 дек 2017, 21:14

Re: Simplify3D software

Сообщение Myp » 11 дек 2017, 23:22

на офсайте написано что сликер поддерживает, а сликер вроде как не умеет x3g делать, тока Гкод
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Simplify3D software

Сообщение AndreyA » 12 дек 2017, 07:48

sputnic1436 писал(а):Версии пробовал разные.... 64 бит 3.1.1 и 4.0.0, 32 бит пробовал 3.1.1.

Использую 4,0 там корректно сохраняет в .x3g сразу на СД карту. В прошлых версиях приходилось отправлять на печать без подключения принтера и файл сохранялся C:\Users\имя пользователя\AppData\Local\Simplify3D\S3D-Software там же сохраняются все профили(savedState.factory). Если есть желание вышлю свой профиль но лучше настраивать свой.
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Simplify3D software

Сообщение sputnic1436 » 12 дек 2017, 19:43

Сейчас изменил настройку экспорта на .x3g..... теперь принтер начинает печать по USB :) .
Правда печатает пока "в воздухе" (видать нужно поэксперементировать с настройками смещения) и не нагревается платформа (тоже нужно покопаться с настройками процесса), но это уже настройки.... главное что команды передаются на принтер и он их понимает :friends: .
На это выделю пару дней на выходных, дабы засесть более основательно и меньше отвлекали.
AndreyA, если не сложно то вышлите свой профиль и фактори файл.... думаю если я их возьму за основу и уже буду подгонять под себя то дело пойдет куда быстрее чем эксперементировать с нуля.
sputnic1436

Сообщения: 5
Зарегистрирован: 07 дек 2017, 21:14

Re: Simplify3D software

Сообщение AndreyA » 13 дек 2017, 12:42

sputnic1436 писал(а):сли не сложно то вышлите свой профиль

Ответил в личку.
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Simplify3D software

Сообщение OBN_RacerMan » 04 фев 2018, 17:27

Привет всем Знатокам. Есть вопрос.
Имеем в настройках стартовых скриптов Simplify3D:
------------------------------------------
G21
G28 ; home all axes
G29 S0; load MBL from EEPROM
M420 S1; use MBL
G92 E0
------------------------------------------
Но в готовом коде к этому автоматически добавляется команда ретракта:

G1 E-4.0000 F3000
(само по себе это значение описывается в настройках процесса (и там оно нужно, иначе вообще нигде ретракта не будет), но зачем его ещё и в начало-то пихать?)

Получается ,что перед тем, как головка поедет к месту начала печати она всасывает пластик, а по приезду на место целых 2 см от начальной координаты печати "пропускает", потому как пластик не успевает выдавиться из-за этого ненужного начального ретракта.

Как поправить? Только "ручками" выковыривать данную команду с данного места?
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей
