3d сканирование. Возможно ли HQ?

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3d сканирование. Возможно ли HQ?

Сообщение McDos » 11 май 2014, 20:40

Приветствую, форумчане. Занялся сборкой системы 3д сканирования.
Что собрал:
1) Прога David-Laserscanner v3.4.0.3008. (беспл)
2) Прога David-Laserscanner v3.10. (не ломанная) (беспл)
3) Лазерный уровень строительный. (Красный - 2000 руб.)
4) Лазерная указка, выходная мощность меньше или равна 1000 mW(1500) - Линию ей сделал через цилиндр (3)-го
5) Камера Canon 450D (откопал где-то)
6) Прога ExtraVebCam (беспл) для подключения (5)
7) 2 вебкамеры. 1500 - шт.
8) Проектор http://www.ebay.com/itm/New-UC28-PRO-HDMI-Portable-Mini-LED-Projector-Home-Cinema-Theater-AV-VGA-USB-SD-/251338495344?ssPageName=ADME:L:OU:US:1120 (пришел из Китая в Осетию за месяц)

Мурыжу прогу Дэвид с целью получения приемлемых сканов мелких объектов типа Вархаммер. Знаю, смешно, но все же) То, что получается, имеет слишком большой шум. Вернее, то что линии которые проектор проэцирует слишком уж толстые и потому сканы выходят смазанные. Предметы размером 12 см сканируются нормально.
Собственно, к делу. Хочу как нибудь уменьшить фокусное расстояние для проектора, за счет небольшого уменьшения картинки. Кто подскажет как?
Вложения

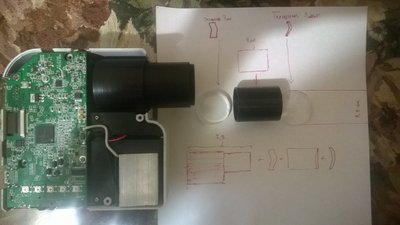

Линзы и размеры

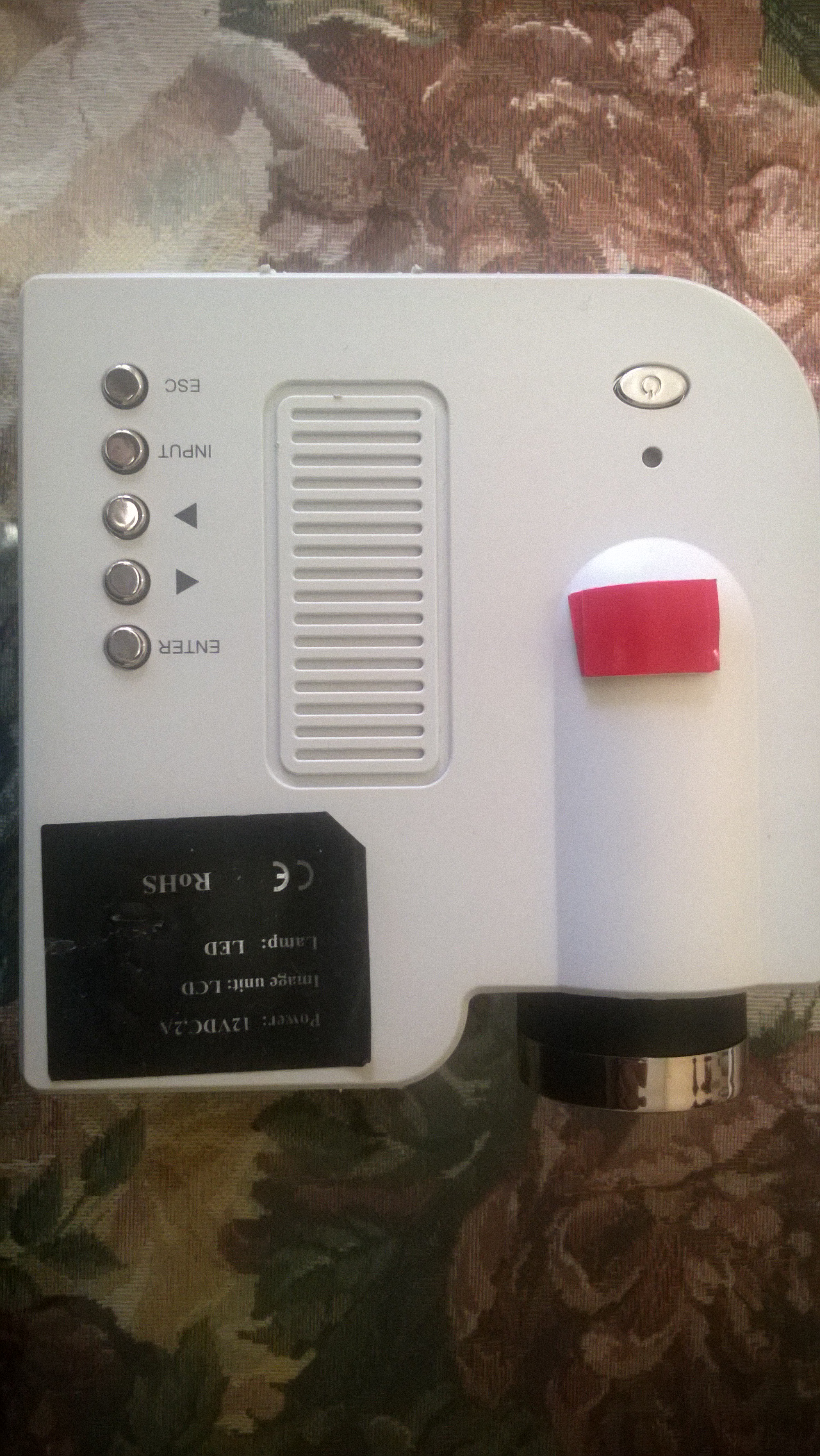

Проектор
Последний раз редактировалось McDos 15 май 2014, 12:50, всего редактировалось 1 раз.
McDos

Сообщения: 10
Зарегистрирован: 11 май 2014, 20:12

Re: 3d сканирование. Возможно ли HQ?

Сообщение Myp » 11 май 2014, 22:14

измеряешь фокусное расстояние штатного объектива, прикидываешь какое фокусное тебе нужно в новом, подбираешь объектив с подходящим фокусным.
скорей всего придётся отпилить лишнюю часть штатного крепления и придумать новое крепление

но вобще беда скорее в проекторе, 320х240 это очень мало.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17722
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3d сканирование. Возможно ли HQ?

Сообщение RootAdmin » 11 май 2014, 23:07

Линию делай лазером. Лазер двигай шаговиком. Профит.

Добавлено спустя 11 минут 18 секунд:
Чужой софт - зло. Попытка экономии времени на разработке своего резко сужает спектр решений.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1724
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: 3d сканирование. Возможно ли HQ?

Сообщение Nesenin » 11 май 2014, 23:50

McDos писал(а):4) Лазерная указка 100 ватная(1500) - Линию ей сделал через цилиндр (3)-го

:shock:
Аватара пользователя
Nesenin

Сообщения: 1341
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: 3d сканирование. Возможно ли HQ?

Сообщение setar » 12 май 2014, 00:04

Килограмм, звучит почти так же как грамм...
А голову включать некоторые не привыкли.
Аватара пользователя
setar
Site Admin

Сообщения: 10643
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3d сканирование. Возможно ли HQ?

Сообщение om2804 » 12 май 2014, 01:17

из 100 ватной указки лучше джедайский меч сделать, всё полеезнее применение :)
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3d сканирование. Возможно ли HQ?

Сообщение McDos » 12 май 2014, 10:49

setar писал(а):Килограмм, звучит почти так же как грамм...
А голову включать некоторые не привыкли.

Вы о том, что название темы не соответствует содержанию?
McDos

Сообщения: 10
Зарегистрирован: 11 май 2014, 20:12

Re: 3d сканирование. Возможно ли HQ?

Сообщение setar » 12 май 2014, 11:40

4) Лазерная указка 100 ватная(1500) - Линию ей сделал через цилиндр (3)-го

Применяя знания о современных технологиях смею продположить что мощность указки 100 милливатт
Аватара пользователя
setar
Site Admin

Сообщения: 10643
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3d сканирование. Возможно ли HQ?

Сообщение om2804 » 13 май 2014, 00:10

даже 100 mW несколько дофига для обычной лазерной указки
Около 5mW, если не ошибаюсь, у обычной китайской указки, но ицена у неё куда ниже 1500
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 3d сканирование. Возможно ли HQ?

Сообщение McDos » 15 май 2014, 13:13

om2804 писал(а):даже 100 mW несколько дофига для обычной лазерной указки

Так она не совсем обычная. Исправил в шапке на более точные по лазеру) Извиняюсь.
В принципе, кто-нибудь разбирался с данной программой на русском? Если да, то как черт возьми получалось пройти калибровку проектора? Просто он то проходит калибровку то нет, и хрен поймешь почему. Просто русский форум этой проги благополучно накрылся. В инете вообще огромное количество данных по 3d печати, а вот по 3d сканированию кот наплакал.
McDos

Сообщения: 10
Зарегистрирован: 11 май 2014, 20:12

Re: 3d сканирование. Возможно ли HQ?

Сообщение Aseris » 15 май 2014, 13:54

Хм.. шум скорее всего от вебкамер. Тут для маленьких обьектов скорее с макрообьективами поигратся бы(и вебке и проектору)

Добавлено спустя 10 минут 26 секунд:
Посмотрел принцип сканирования... С яркостью тож игратся нужно... много света ет плохо.
Еще - попробуй повернуть камеру на 90 град... или проектор, если там поляризованый свет идет то может чуть помочь

Вобщем тут с оптикой больше поигратся нужно и с параметрами камеры
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3d сканирование. Возможно ли HQ?

Сообщение difo » 30 май 2014, 22:49

программа DAVID ОТЛИЧНАЯ но требует очень хорошую камеру например iu 1540me m и обьектив .С web камерой только баловаться.Если есть желание лучше сразу переходить на проэктор типа azer 34 35 .Качество и скорость .В 3.10 версии сама совмещает сканы .
Неудача — это только повод начать заново, на сей раз умнее.
difo

Сообщения: 62
Зарегистрирован: 30 май 2014, 12:32

Re: 3d сканирование. Возможно ли HQ?

Сообщение karabas2011 » 31 май 2014, 23:07

difo писал(а):программа DAVID ОТЛИЧНАЯ но требует очень хорошую камеру например iu 1540me m и обьектив .С web камерой только баловаться.Если есть желание лучше сразу переходить на проэктор типа azer 34 35 .Качество и скорость .В 3.10 версии сама совмещает сканы .

Можно найти старый морально устаревший Кэнон который может работать как вебкамера
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3d сканирование. Возможно ли HQ?

Сообщение difo » 31 май 2014, 23:23

камера для david стоит 790 евро 39000руб +таможня пересылка за эти деньги можно 2 Кэнона
Неудача — это только повод начать заново, на сей раз умнее.
difo

Сообщения: 62
Зарегистрирован: 30 май 2014, 12:32

Re: 3d сканирование. Возможно ли HQ?

Сообщение Myp » 01 июн 2014, 10:43

а в чём эта камара такая супер?
банальная с270 выдаёт те же 1280 x 720 пикселов
а C615 или C920 и вовсе 1920 x 1080 пикселей
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17722
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
