теперь лазер продается в России.

http://endurancerobots.com/lazernyj-rez ... ravirovki/

можно приехать и на месте посмотреть как он работает.

Правила пользования и работы с лазером:
1. Продажа только лицам старше 18 лет
2. Работать только в защитных очках
3. Никогда ни в кого не направлять луч лазера
4. Никогда не смотреть самому на него без очков
5. Не светить в животных
6. Лазер это не игрушка, а средство гравировки / резки

Пользуйтесь вдумчиво и умело!)

пытаюсь себе такой собрать. Вопрос стал ступором по питанию лазерного модуля. Китаец понятие не имеет как его к ramps подключить а я думаю что надо драйвер собрать для него, хоть там и на писано в магазине что 12в (я кратковременно его и проверил питанием на 12 вольт) но для работы все же надо TTL драйвер спаять, ну или купить готовый. Вот только по току немного подсказал бы кто .
на этот модуль какой драйвер надо? http://ru.aliexpress.com/item/2500mW-Bl ... 106.MHnONK

ПОхоже просто ставь в разьем вентилятора, и управляй лазером из ж-кода вкл (M106 S255) выкл М107

Добавлено спустя 1 минуту 26 секунд:
вот тут чуть подробнее описано https://jtechphotonics.com/?page_id=1503

спрошу и я, может кто в курсе

а можно красиво резать толстый пенопласт лазером?
для изготовления транспортировочной упаковки по форме устройства

это я к тому что лазер вроде как конусом фокусируется в точку, и если резать кусок толщиной в 20-30 мм, то и резать будет клином?
нужен какой-то специальный лазер?

Чот с ходу так не смог найти информацию, можно ли лазером и какой мощности выжигать медь на текстолите (чтобы не травить плату)?

Madf писал(а):можно ли лазером и какой мощности выжигать медь на текстолите (чтобы не травить плату)?

Фрезой полезней для здоровья. Я поигрался года три назад лазером из двд - сейчас очки +2.5. До этого десятки на глаз щупал.
В глаз может и не попадёт на прямую, а зайчики отскакивают от много чего.

ilalexey писал(а):Фрезой полезней для здоровья

да херня эта ваша фреза, долго, шумно, вредно и точность на выходе не такая как после травки + куча заусенций, что нужно как-то обрабатывать (порой)
про качество фрез/материалов даже молчу (не рассматриваю)
хочется чтобы: положил в черный ящик, клик и всё - результат на выходе) как у принтера

собрался прикупить лазер на побаловаться.
Возник вопрос:
почему подключают к вентилятору. Логичней брать питание с БП, а сигнал ТТЛ например с драйвера экструдера.
степ - как вкл/выкл(понимаю что моща лазера упадет), а диром через мосфет прижимать степ к земле при ретракте. тогда можно не заморачиваться с изменением гкода сильно.

Может есть еще какие варианты?

PS. Может енаблем шимить можно?
просто хочется уменьшить пляски с бубном вокруг гкода

Вопрос а какого рода сигнал на степ контакте? А то я в этом плохо шарю
А дир работает если 5в это направление в одну сторону если 0 в другую?

да, если на дир низкий уровень то в одну сторону, если высокий то в другую
на степ идут просто импульсы, 1 импульс - 1 шаг.

А если допустим в место драйве второго экструдера подключить ATtiny85
Берем сигнал со степ и дир если один из них пропал лазер выключается + можно термистор от второго экструдера к лазеру подключить
Цена вопроса копейки и г код править не придется по сути или так не прокатит и я чтото упустил?
Да получил лазер 2вата с драйвером там логика такая если на вход ттл подать 5в он выключается если 0 работает на 100%

получил лазер 2,5 ватт 450 нм.
Картон режет(прощай проблемы со склеиванием всякой фигни в школу ребенку;).
фанеру выжигает.
пластик плавит.
подцепил пока на ветилятор.
логика работы 5в -100%, 0-0. И дымоудаление продумать надо.
Вопрос: а растр можно как-нибудь выжигать? с вектором проблем нет.

hunter03 писал(а):Вопрос: а растр можно как-нибудь выжигать? с вектором проблем нет.

Лазерный гравер мощностью 2500mW - тут вот куча экспириенса по работе с 2.5Вт лазером. В том числе резка фанеры и выжигание фото.

Продолжаю: фанеру 4мм режет в несколько проходов(6-8). Желателен обдув точки реза.
Растр: нашёл прогу.
https://sites.google.com/site/nikromsof ... bmp-2-hpgl
Мне понравилось. Только скрипт экспорта чуток поправил.
Фетр лежит 2 листа. Пока не пробовал.
2TedBeer
Спасибо за ссылку. Но там по большому счёту КО работает.

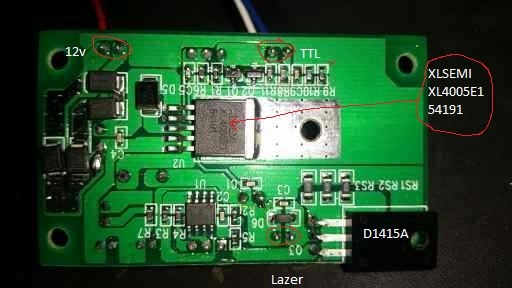

Может кто подскажет что в этой схеме переделать чтобы инвертировать работу ттл
Сейчас ТТЛ 0в лазер горит 100%
Надо чтобы 0в лазер был оф а на 5в лазер горел
