При работе движков прыгает температура

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

При работе движков прыгает температура

Сообщение Maxxpda » 25 мар 2014, 14:33

Принтер собран на RAMS 1.4,питается от блока питания ATX 400W.Температура берется с термопары.
Раньше этого небыло,но сейчас появилось:
на холодную температуру показывает комнатную,но в тот момент когда запускаю принтер,происходит скачек температуры до 10 градусов и принтер не хочет запускать печать.Если же принудительно прогреть экструдер хотябы до градусов 30-40,то печать запускается,но с глюками.глюки следующие:когда все движки отработают команду домой (перед началом печати),один из них (Y)начинает еле слышно пищать.Примерно через минуту он отключается.В этот момент,от начала старта подготовки к печати и до отключения движка,температура резко падает и потом пилообразно подниматься.Как только движка отключается,набор температуры едет по плавной дуге.Когда температура набрала нужное значение,принтер начинает печатать и в этот момент температура резко падает на градусов 60-80 и начинает скакать в этом диапазоне.Отсюда получается что печать то есть,то нет,то обрывиста,то выходит перезженый пластик. Автонастройка не бомогает
Вот и думаю что это?Не хватает питания (но ведь раньше хватало) или термопара глючит? :pardon:
Вложения
Снимок экрана 2014-03-25 в 14.18.28.png

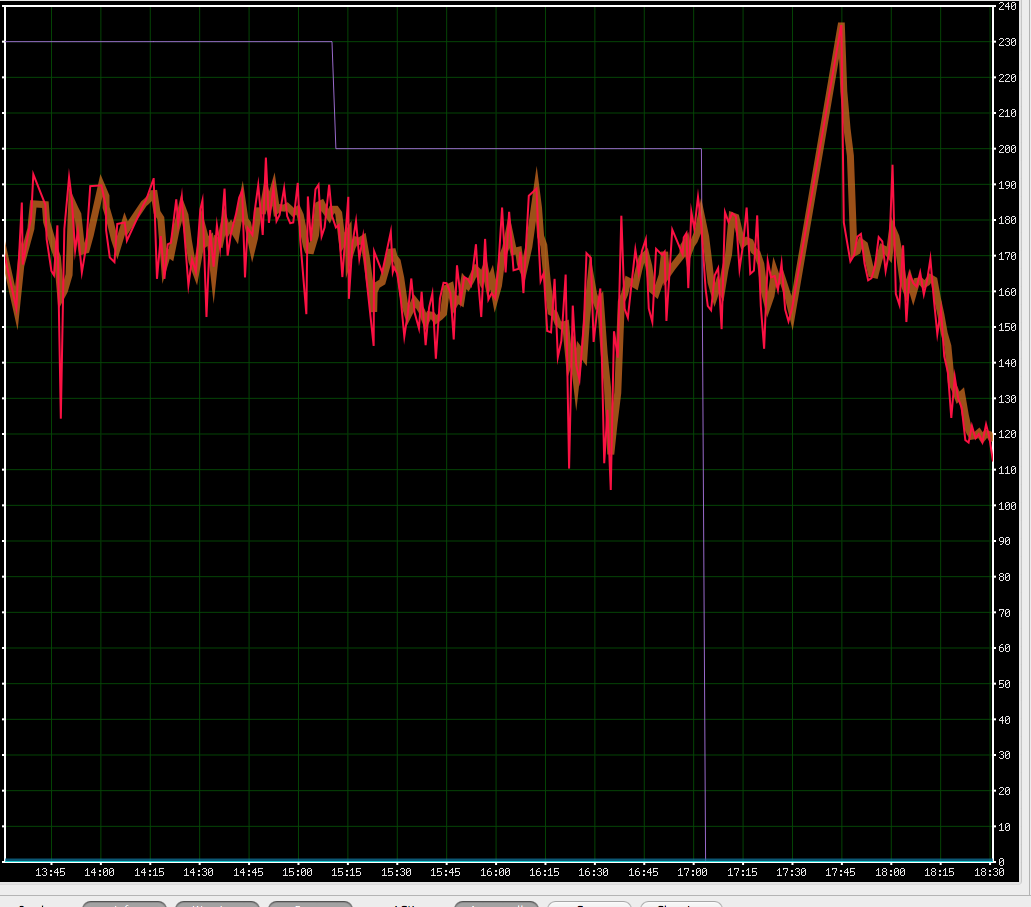

скачки температу в момент печати

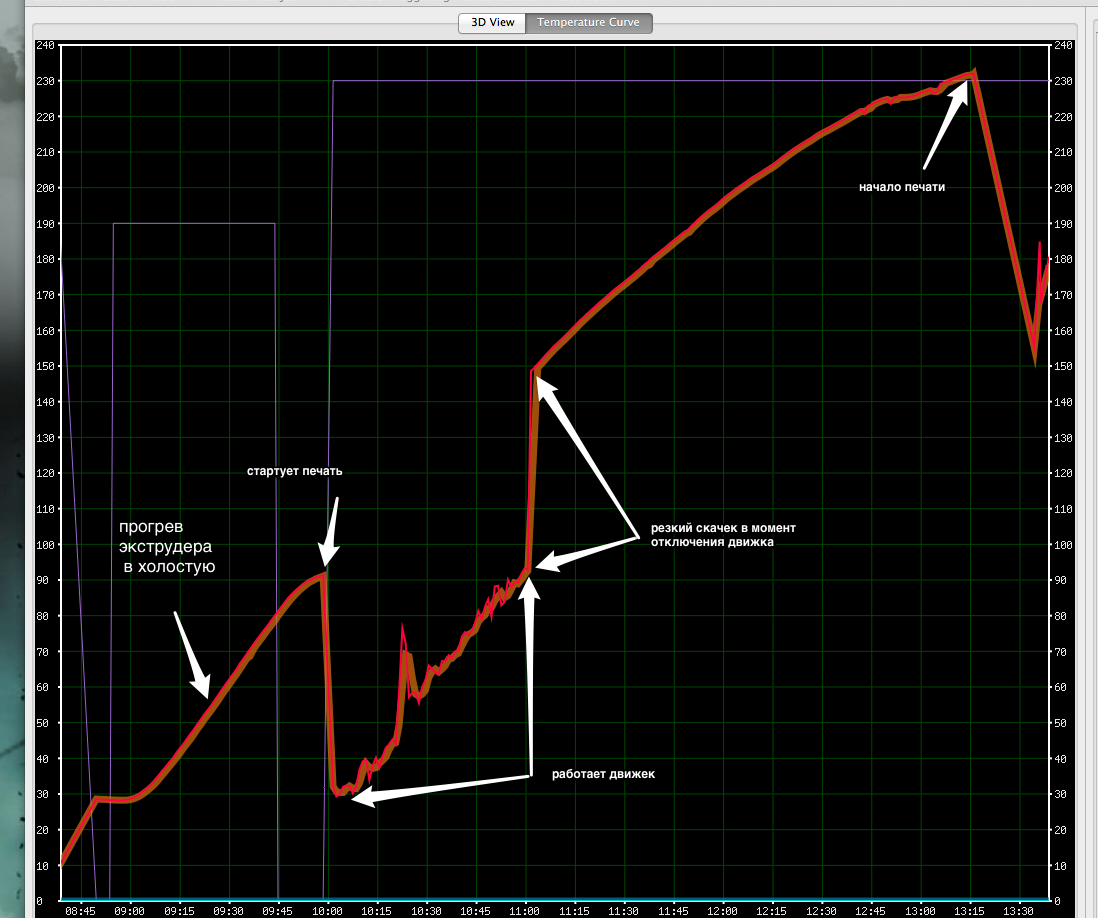

прогрев и начало печати
Maxxpda

Сообщения: 19
Зарегистрирован: 05 фев 2014, 08:11

Re: При работе движков прыгает температура

Сообщение Dmitry__ » 25 мар 2014, 15:06

Смотреть по аналогии:
forum107/topic13077.html
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: При работе движков прыгает температура

Сообщение om2804 » 25 мар 2014, 15:18

Первым делом проверить контакты на термисторе и нагревателях. Проверить контакты на плате.
Пробовать печатать без охлаждения, если имеется
Тему создавать новую не обязательно было. Есть тема для новичков.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: При работе движков прыгает температура

Сообщение Maxxpda » 25 мар 2014, 15:50

Термистора нет,есть термопара :oops: Охлаждения нет
Новую тему создал т.к. не нашел ответ на подобный случай. Кто-то уже описывал подобное,но ему так и не ответили и он не отписался! :o

Добавлено спустя 1 минуту 17 секунд:
Dmitry__ писал(а):Смотреть по аналогии:
forum107/topic13077.html

Как то по аналогии не получается,номного не та система
Maxxpda

Сообщения: 19
Зарегистрирован: 05 фев 2014, 08:11

Re: При работе движков прыгает температура

Сообщение om2804 » 25 мар 2014, 18:57

Нагрейте хотэнд и дайте команды на перемещение. Подвигаете осями, будет видно из-за какого двигателя сбой.
Сообщите. что получилось и дальше будем разбираться.
Как термопара к RAMPS подключена? Провод термопары экранирован?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: При работе движков прыгает температура

Сообщение Maxxpda » 26 мар 2014, 08:24

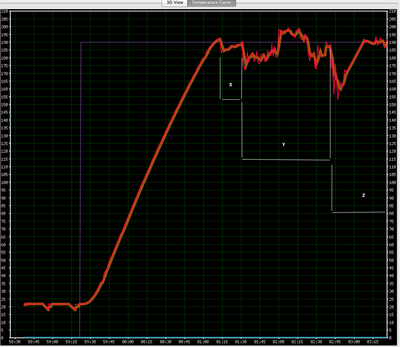

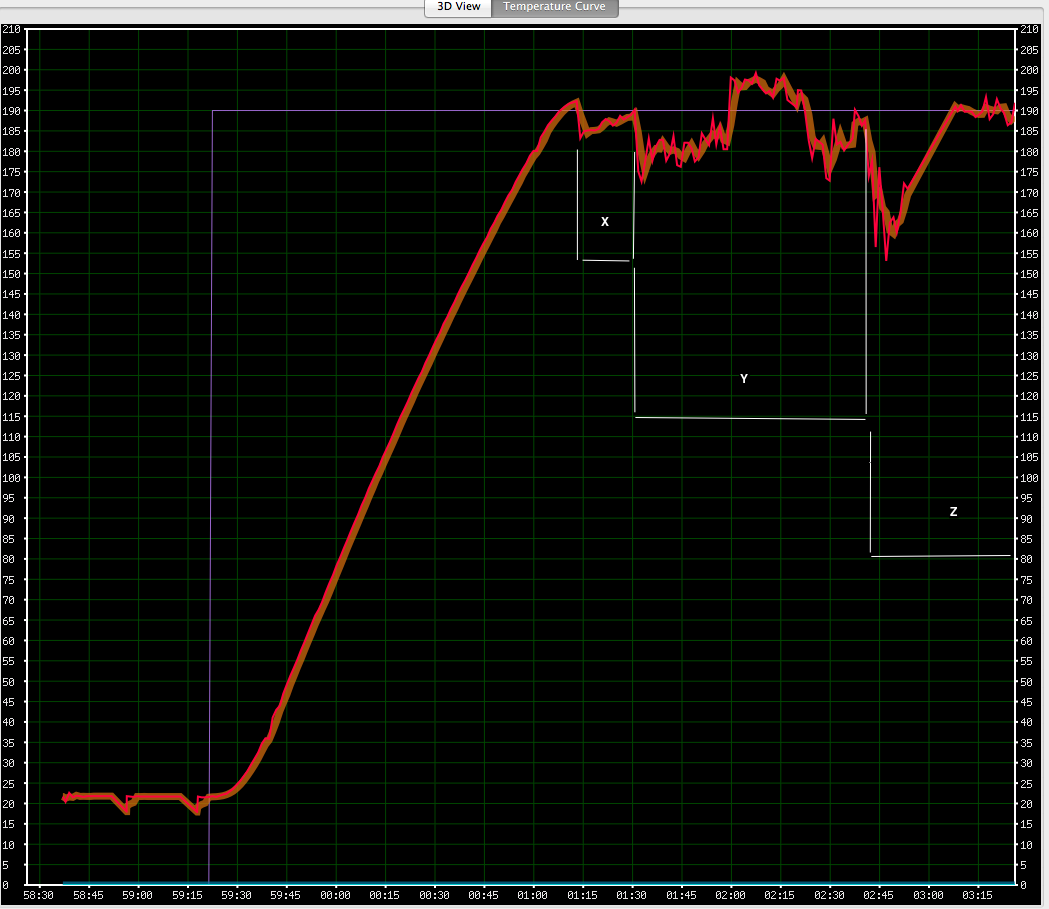

Выкладываю график температуры,где отмечены передвижения двигателей по осям.
Кабель на термопаре не экранирован :no: ,вернее экранирована часть-идущая от хотенда,а потом нарощено другим кабелем до платы с микросхемой (AD595).
Может есть смысл убрать термопару и поставить термистр (нужно заказать)?
Вложения
Maxxpda

Сообщения: 19
Зарегистрирован: 05 фев 2014, 08:11

Re: При работе движков прыгает температура

Сообщение om2804 » 26 мар 2014, 09:13

Ну да, наводки.
Dmitry__ уже давал ссылку.
Какая схема включения AD595 ?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: При работе движков прыгает температура

Сообщение webkoder » 26 мар 2014, 09:14

Я бы еще посмотрел на скачки напряжения БП при работе движков. Возможно доканал его.
webkoder

Сообщения: 46
Зарегистрирован: 17 янв 2014, 10:50
Откуда: Москва

Re: При работе движков прыгает температура

Сообщение om2804 » 26 мар 2014, 12:07

Да не, это помехи наводимые движками
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: При работе движков прыгает температура

Сообщение Maxxpda » 26 мар 2014, 16:59

om2804 писал(а):Ну да, наводки.
Dmitry__ уже давал ссылку.
Какая схема включения AD595 ?

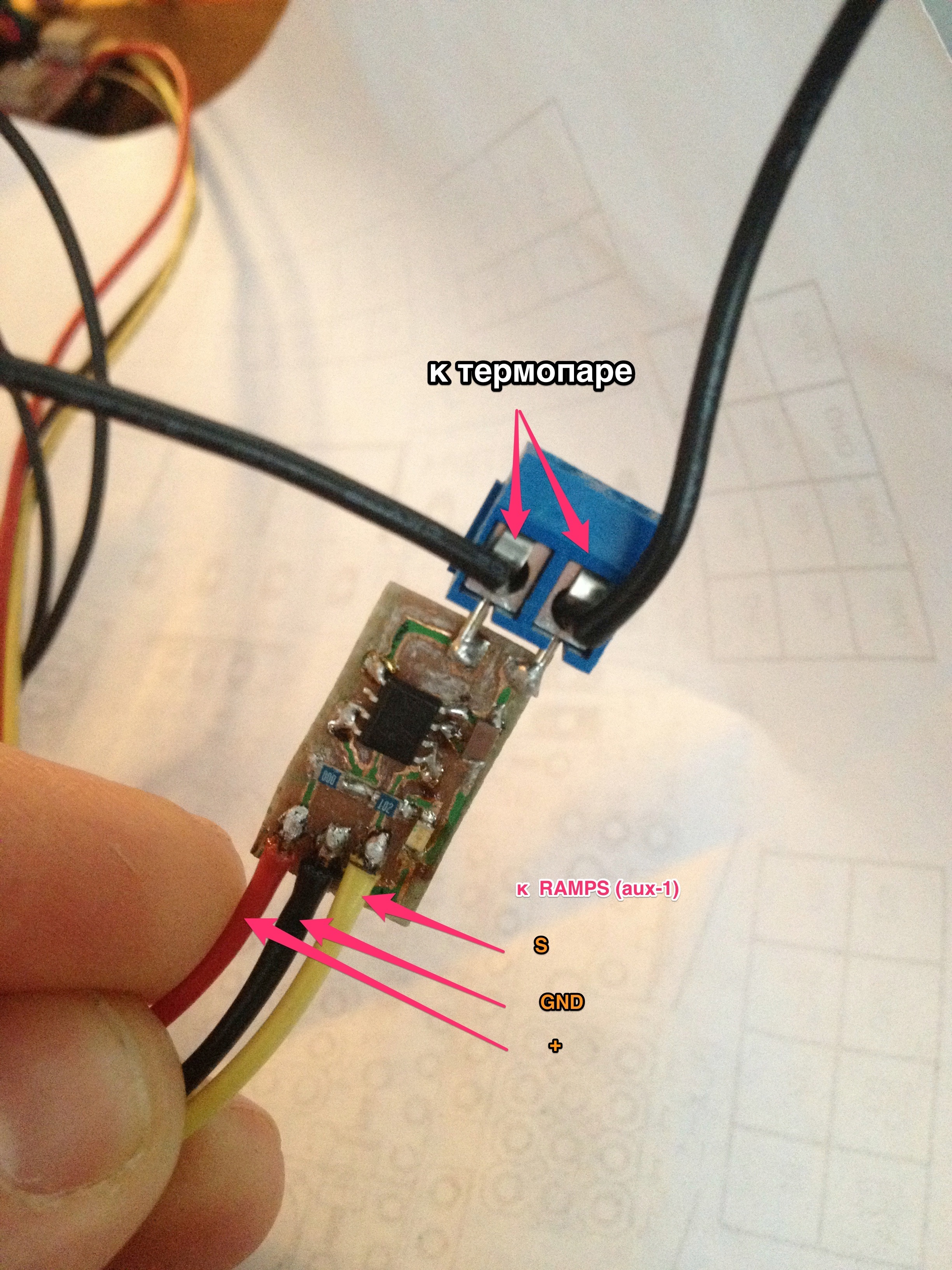

вот моя самоделка сделанная на коленке. :crazy: :cry:
Раньше скачки были только в пределах 3-5 градусов и при нагреве и в момент печати :cry:
Вложения
Maxxpda

Сообщения: 19
Зарегистрирован: 05 фев 2014, 08:11

Re: При работе движков прыгает температура

Сообщение Dmitry__ » 26 мар 2014, 17:24

Госпадя, вместо нытья и "по аналогии не получается,номного не та система" уже бы давно напаял RC цепь на выходе усилителя термопары и печатал свои хреньки :D
Разрабатывать усилители термопар, радиогубители 3d принтеров пока не научились...
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: При работе движков прыгает температура

Сообщение Maxxpda » 26 мар 2014, 20:07

Попробовал еще раз погонять движки при нагретом хотенде.Ось Z раняет температуру на 40-60 градусов,остальные оси на 10-20 градусов.При этом когда движки уже не двигают (по оси Z) они еле слышно пищат.Пробовал менять котроллер движков,настраивал питание-не помогло.

Добавлено спустя 1 минуту 45 секунд:
Dmitry__ писал(а):... напаял RC цепь на выходе усилителя термопары ...

А вот тут бы поподробнее!Я не электронщик и с этим связался впервые

Добавлено спустя 2 часа 37 минут 52 секунды:
Вообщем проблему решил:
убрал нарощенные провода от термопары до микросхемы :o и температура стала прыгать в промежутке 10 градусов,что вообщем-то приемлемо при печати.Спасибо всем!
Maxxpda

Сообщения: 19
Зарегистрирован: 05 фев 2014, 08:11

Re: При работе движков прыгает температура

Сообщение om2804 » 26 мар 2014, 20:58

Прочитайте тему которую дали. Так все написано. Чем короче дорожки тем меньше помех.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: При работе движков прыгает температура

Сообщение Dmitry__ » 27 мар 2014, 03:43

Maxxpda писал(а):А вот тут бы поподробнее!Я не электронщик и с этим связался впервые

Ну, ты фотку показал самодельного устройства, сам делал? Там даже smd детали есть, значит считай что электронщик :)
Напаяй RC цепь на выход усилителя, я давал ссылку, вот из той ссылки:
Костылями грязь убирается полностью: керамич. конденсатор шунтирующий вход термопары (у меня 0.22 мкф. на разьеме термопары). И rc цепочка - отрезать выход микросхемы от переходного отверстия (5 пин), впаять резистор 22к и конденсатор на землю 0.22 мк. На Megatronics 2.0 эти костыли уже присутствуют, но по схеме у них п-образный фильтр на выходе микросхемы (как-то смело шунтировать выход ad597 конденсатором).

Maxxpda писал(а):убрал нарощенные провода от термопары до микросхемы :o и температура стала прыгать в промежутке 10 градусов,что вообщем-то приемлемо при печати.Спасибо всем!

Это очень плохой результат, с RC цепью температура не будет зависеть от двигателей. Да, провода от термопары надо вести витой парой (свить провода с примерно равномерным шагом)...
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: При работе движков прыгает температура

Сообщение Maxxpda » 31 мар 2014, 10:54

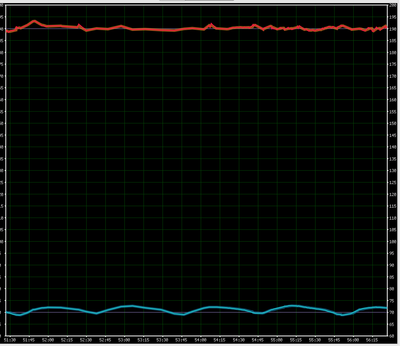

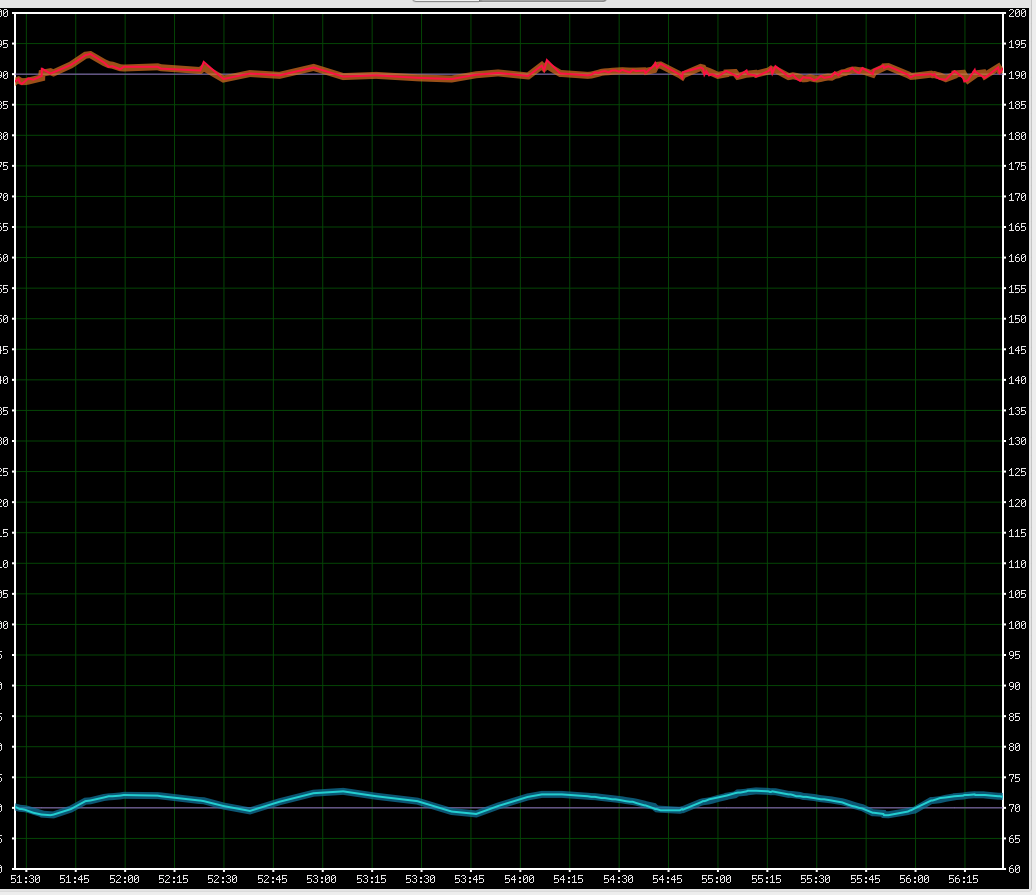

Вообщем температура еще прыгала из-за того,что плохо был пропаян конденсатор и он отвалился.Я припоял другой и добавил кондер (0,33 мкф) на вход термопары.Теперь температура прыгает от 1 до 4 градусов :good:
Вложения
Снимок экрана 2014-03-31 в 12.56.23.png
Maxxpda

Сообщения: 19
Зарегистрирован: 05 фев 2014, 08:11
