stepmotor писал(а):Может быть у Вас линейный регулятор на ардуине слабый стоит.

Он вообще может быть мёртвым. Плате от юсби хватает, а всему остальному нет, если с рампса не питается.

На время поставил на 5v кусок USB кабеля и воткнул в плату, потом праверю регулятор.

Ksaan писал(а):На время поставил на 5v кусок USB кабеля и воткнул в плату, потом праверю регулятор.

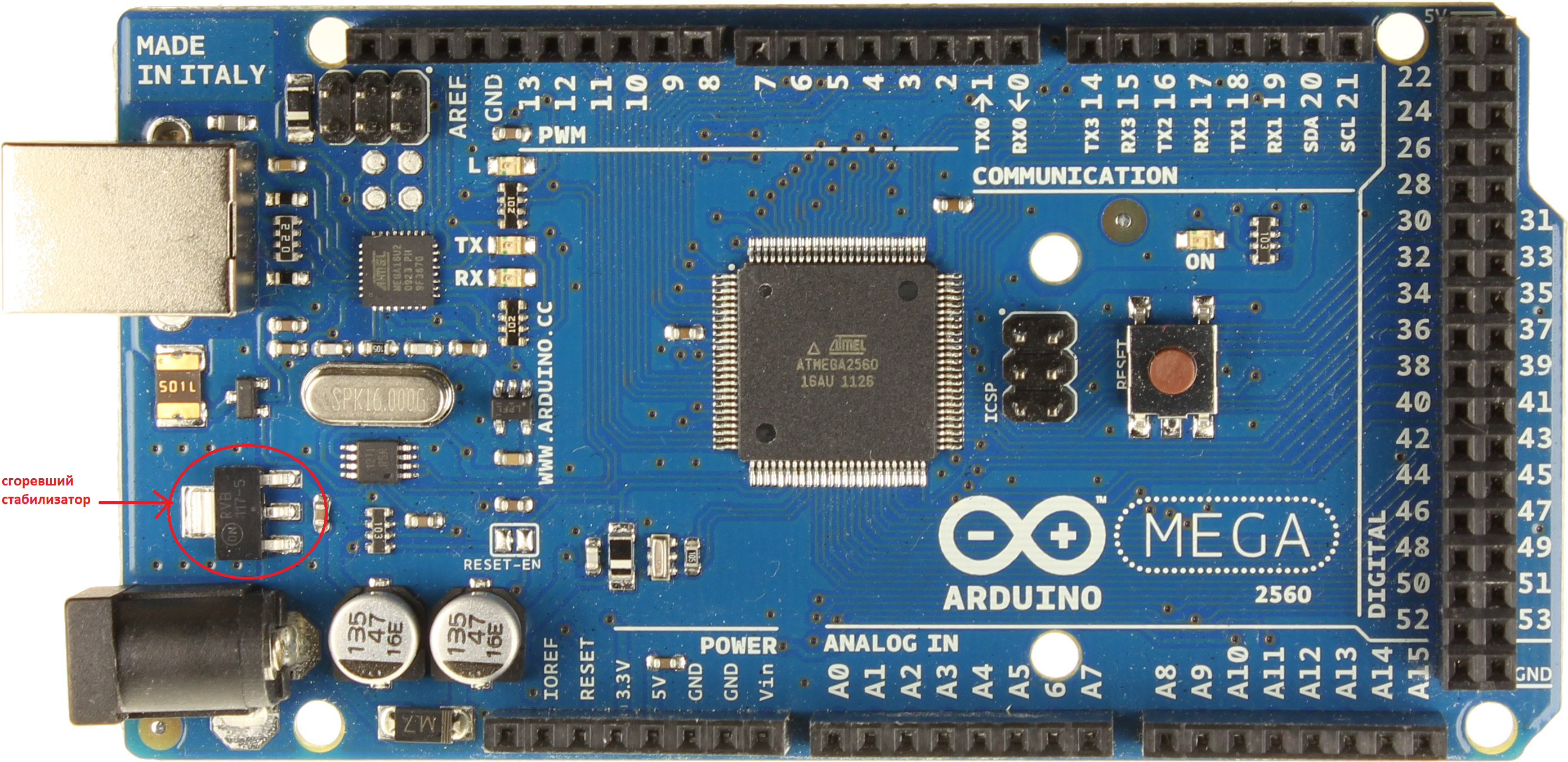

Была такая проблема Сгорел на марлине стабилизатор, лечил тем , что под руку попалось - в место сгоревшего припоял 7805(обыкновенная крен-ка на 5v)

2Zombi писал(а):обыкновенная крен-ка

Когда такое слышу/вижу, вспоминаю дедушек на радио рынке с "дипломатами" полными ламп.
Сейчас кренка - это уже не обыкновенно

Товарищи, подсажите, может кто сталкивался. Имеется ванька (wanhao duplicator i3, melzi, экран - какойто мод 12864), работает норм под модифицированным репитером 0.91, решил залинь марлин. Вроде бы все сконфигурил, но не заводился экран((( поковырял рабочий репитер, путем сравнения стандартного репитера 0.91 и модифицированного под ваньку(уж не помню, откуда его взял) выяснил нужные пины для экрана (mosi,miso,clc,rs и т.п) прописал в sangolulu_11.h, экран стал показывать стартовую картинку прошивки марлин и все.... Куда дальше рыть ума не приложу) кстати, репитерхостом по usb вроде управляется, по крайней мере голову двигает по x,y.
Что посоветуете? Может не стоит оно того, этот марлин... Но спортивный интерес присутствует.

народ подключил дисплей, строки раскоментил
REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER
//#define ULTRA_LCD // Character based
#define DOGLCD // Full graphics display
при подключении exp1 даже не светится, при подключении exp2 появляется подсветка экрана, никаких символов нет


библиотеки свежие с гитхаба, прошивка оттуда же,
подскажите пожалуйста что не так?

Добавлено спустя 1 минуту 52 секунды:

Что за экран?
По моему дог не нужен в этом экране.

Добавлено спустя 4 минуты 32 секунды:
У меня точно такая штука.
Всё работает. Сравни настройки.

Добавлено спустя 3 минуты 38 секунд:

igorlab писал(а):при подключении exp1 даже не светится, при подключении exp2 появляется подсветка экрана, никаких символов нет

Нужно оба шлейфа подключать и всё через переходник к рампс.

Спасибо, приеду домой и сравню, насторожило то что старый 4х строчный экран работал и с одним шлейфом и вкл сразу при подаче питания, а этот начинает светиться спустя сек 5 после подачи питания, это норм?

Добавлено спустя 2 минуты 9 секунд:
Алексей, можете скинуть всю прошивку пожалуйста?

У меня под дельту. Ничго не настроено. Делалось ради проверки данного экрана.

Добавлено спустя 1 минуту 57 секунд:

igorlab писал(а):это норм?

Хз. Наверно с одним шлейфом питание обходными тропами доходит.

Спасибо! Мне тоже только ради проверки экрана

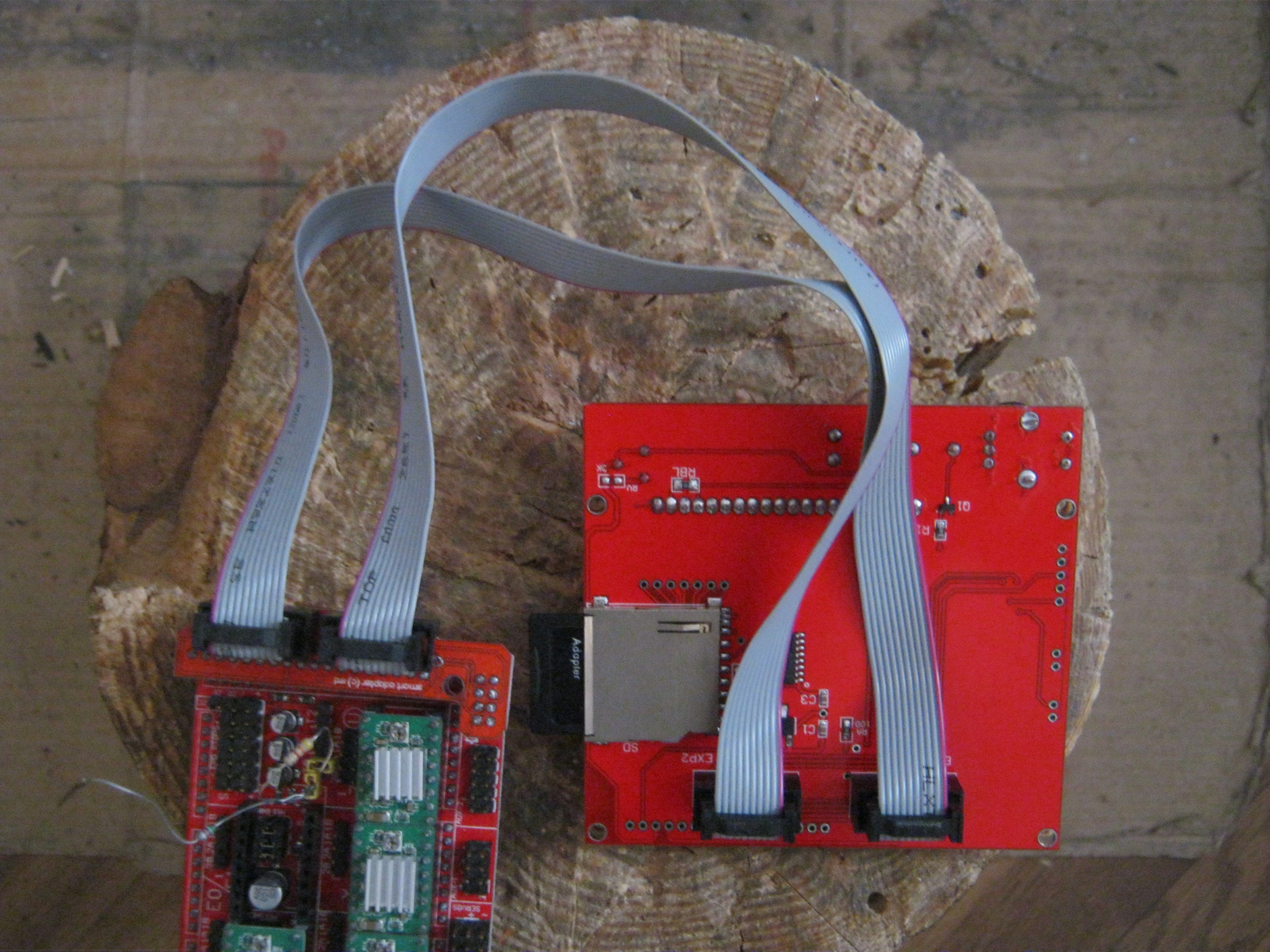

фотка

Добавлено спустя 1 минуту 24 секунды:
это тоже работало вроде

Спасибище! Через пару часов отпишусь, малую блин в кино потянуло, рррррр

ну эт святое
На той неделе та же фигня была

ни на одной ни на второй ничего не показывает

Ну а шлейфы-то подключил?
Там на плате и на переходнике есть имена соединений. Пластик на штекерах не даст воткнуть вверх ногами. Что не так?
Резюк подсветки крутил?
Вообще не понимаю, что у меня не так. Воткнул, прошил, работает. Может я "глупенький"(синька пеппа(с))?
