**Maxer** » 10 авг 2015, 21:19

Припаял к молексу +5 gnd USB B разъем и подрубил к рампсу. Вопрос с яркостью подсветки решен полностью. Дисплей прекрасен!

**maxvalin** » 19 авг 2015, 16:21

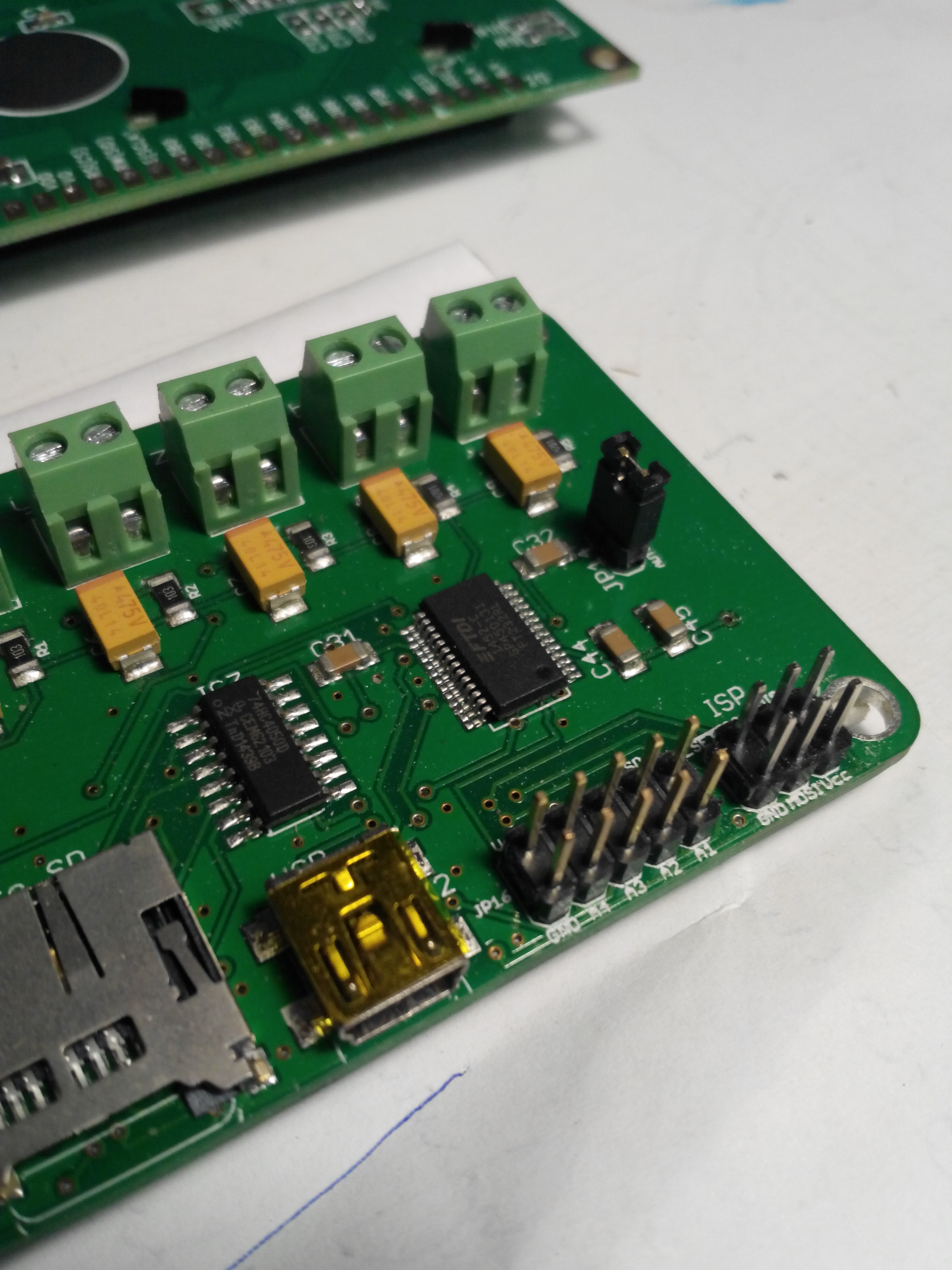

Люди добрые, подскажите пожалуйста по схеме melzi v2.0 вот такой как на фото. не могу понять почему отличается от той что есть на википедии. И как к ней вообще дисплей подключить. Сталкивался кто?

Добавлено спустя 10 минут 33 секунды:
нашел на вики все таки то что надо, но по подключению дисплея- темно...

**ales2k** » 19 авг 2015, 16:28

http://ru.aliexpress.com/item/Free-ship ... 81089.html
У меня 2 таких отлично работают.
Поставщик дает исправленный конфиг к мерлину по письму.
Переносишь туда свои настройки, заливаешь и все.
Завелся сразу без танцев.

**maxvalin** » 19 авг 2015, 17:26

Ясно

!
А вы можете дать подправленную прошивку под него?
С крупными фотками самого перходничка? :oops:

Дело в том что есть уже дисплей, хотелось бы попробовать. :beer:

Добавлено спустя 1 минуту 5 секунд:
с меня потом схема на форум- мож кому еще пригодится!

**maxvalin** » 20 авг 2015, 11:35

нашел еще вот такую тему (!!!https://plus.google.com/100131364074868309585/posts/AhGc2hbyW8i!!!) но там по пинам не понятно, он описывает пины которых на моем дисплее да и вообще в общепринятых стандартах нет.

**ales2k** » 20 авг 2015, 12:17

Вечерком сделаю фото. Для этого нужно снять боковую крышку с принтера и открутить экран

((

**ales2k** » 22 авг 2015, 14:33

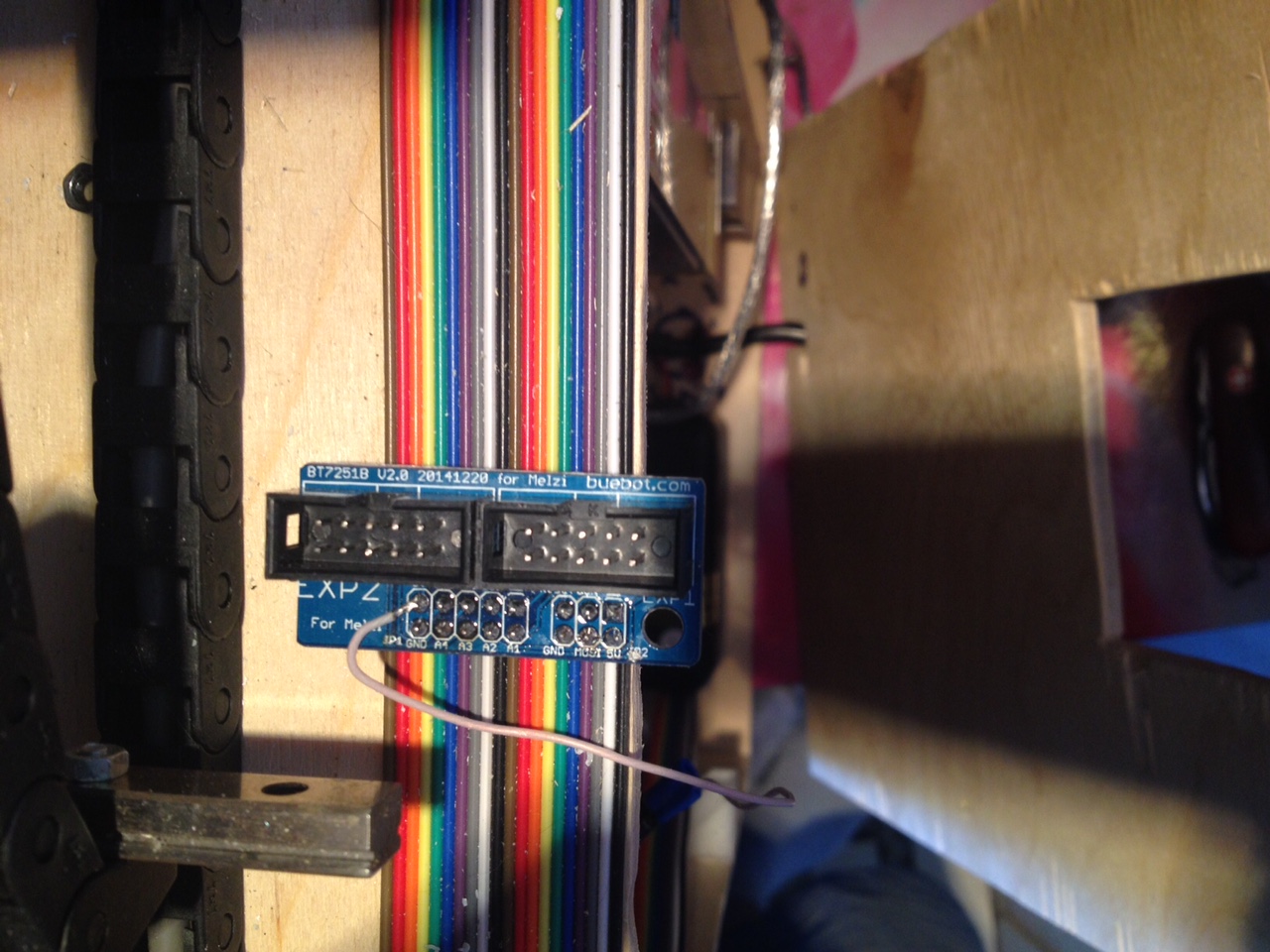

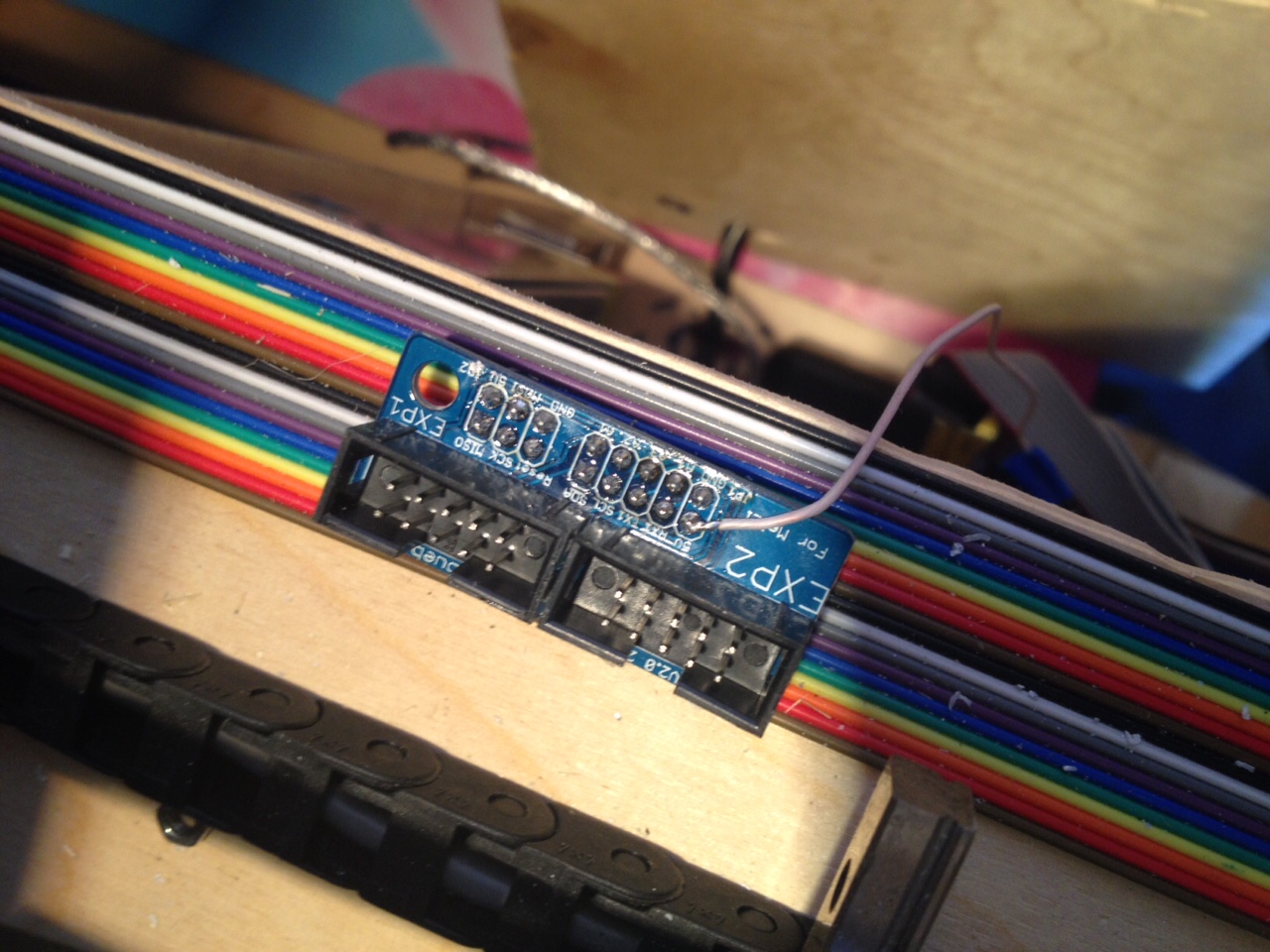

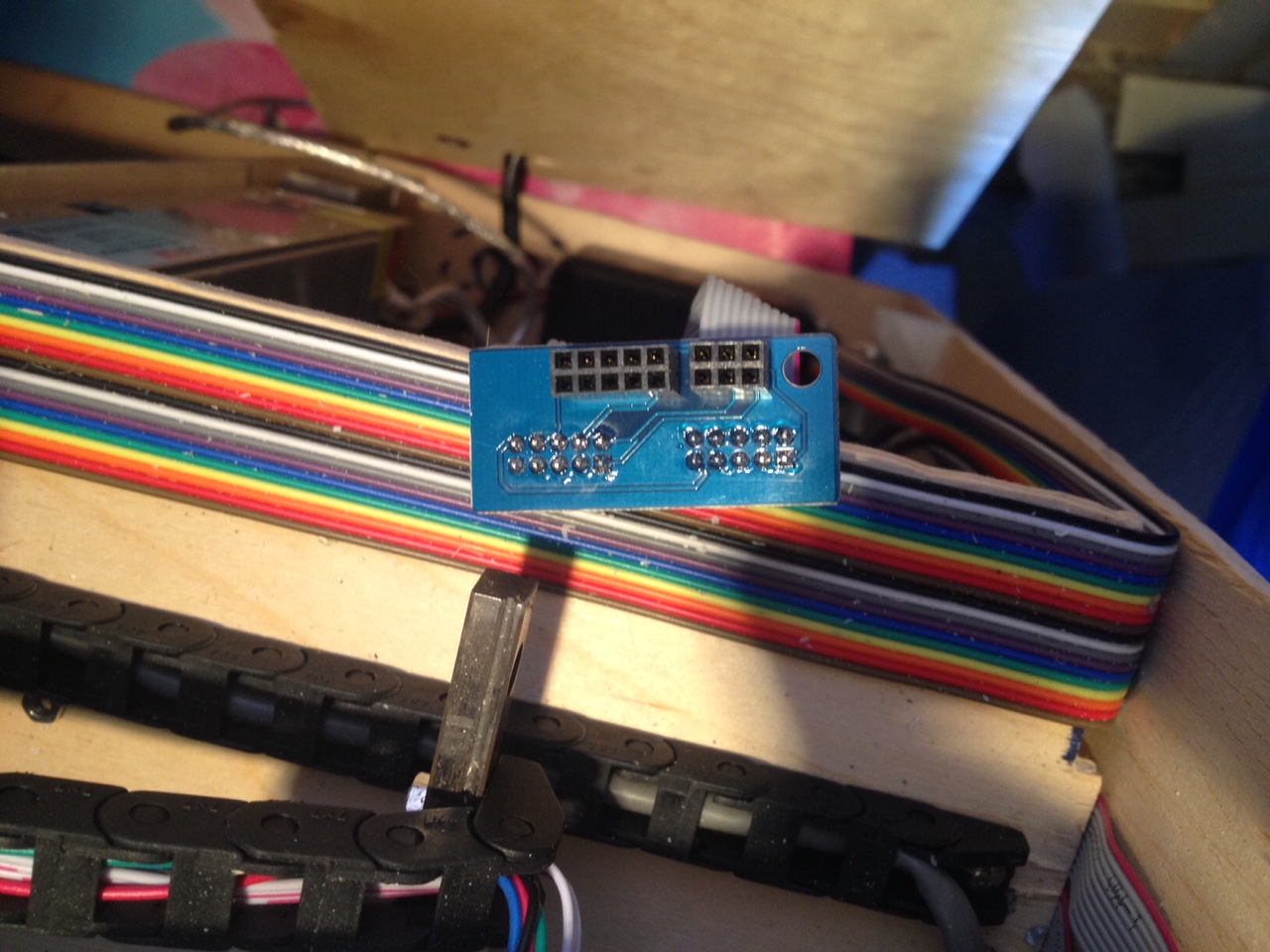

Вот фотки переходника
и архив полученный от поставщика.

melzi__LCDT5_10kSDCard_www.reprap.cn.rar: (2.37 МиБ) Скачиваний: 0

**Redallex** » 23 авг 2015, 21:59

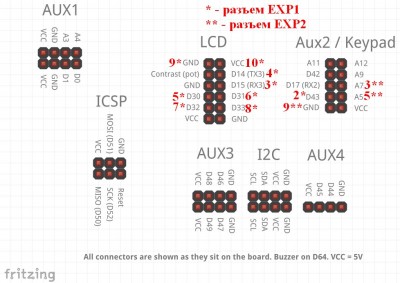

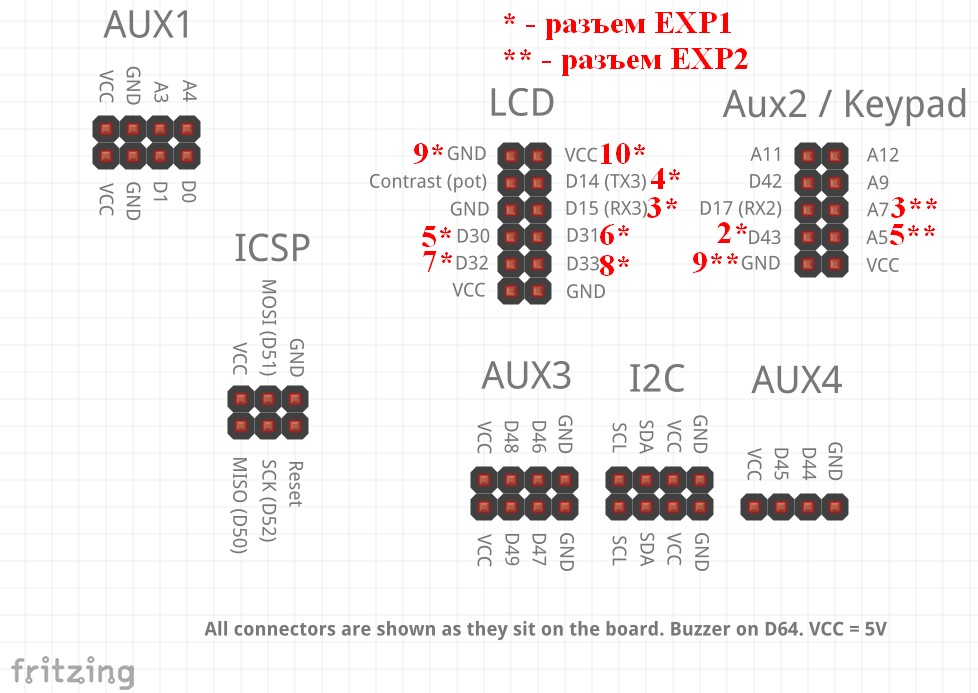

На конец-то подключил к Megatronics v2.0 такой же дисплей, понял , что подключается он через панель которая покупается отдельно уже когда дисплей получил, соответственно пришлось занятся колхозингом с репочёсом, не ждать ведь ещё месяц...
Разобрал разъемы на одном из концов шлейфов идущих в комплекте и припаял провода в нужной последовательности прямо на эти же колодки, флешка уже есть на мегатрониксе, поэтому с ней не стал разбираться.

заработало... но как писал выше Qwq

Qwq писал(а):Там какаято бяда с обработкой дребезга - у меня только 2-х летний ребенок болие-ли мение адекватно нажимает...

ему хорошо, у него есть 2-х летний ребенок, который может нажимать! А у меня получается войти в меню раза с 10-го, дребезг адский, попробовал просто замыкать выводы энкодера, всё равно дребезжит. По меню курсор бегает вверх-вниз, значит не ошибся с подключением. Может есть у кого информация как бороться с этим дребезгом, а то будет этот дисплей работать как индикатор включения...

**maxvalin** » 24 авг 2015, 20:23

Спасибо что откликнулись и сделали фото ! Уважаемый ales2k! Буду бится над схемой- вот сейчас пытался рассмотреть дорожки, в принципе видно, может с компа виднее будет! Постараюсь теперь разгадать, спасибо ещё раз!

**Scald** » 27 авг 2015, 10:28

Вот вариант http://www.thingiverse.com/thing:488884. Сам не проверял, потому как дисплея пока нету

**robotrob** » 07 ноя 2015, 21:19

ales2k писал(а):Вот фотки переходника
и архив полученный от поставщика.
melzi__LCDT5_10kSDCard_www.reprap.cn.rar




Требует пароль от архива - без него не разархивировать файл.
У меня такой же контроллер. Работает только первый экран (info screen) - при нажатии на регулятор - тока пикает. Что я не подключил в прошивке?????

**ales2k** » 25 ноя 2015, 16:36

www.reprap.cn - как в имени файла, китайцы всегда так делают.

robotrob писал(а):
ales2k писал(а):Вот фотки переходника
и архив полученный от поставщика.
melzi__LCDT5_10kSDCard_www.reprap.cn.rar




Требует пароль от архива - без него не разархивировать файл.
У меня такой же контроллер. Работает только первый экран (info screen) - при нажатии на регулятор - тока пикает. Что я не подключил в прошивке?????

**Koral** » 21 янв 2016, 16:00

Приветствую!

Купил себе этот дисплэй.
Подключаю к плате Rumba (http://ru.aliexpress.com/item/2SK3569-T ... 98144.html).

Настроил Marlin как указано в Wiki (http://reprap.org/wiki/RUMBA)

При подключении питания экран мигает и пищит. Была ли у кого такая проблема? Как лечить?
Может есть у кого работающий Marlin под эту плату и дисплэй?

**vtoryh** » 24 янв 2016, 14:34

Koral писал(а):При подключении питания экран мигает и пищит. Была ли у кого такая проблема? Как лечить?

У меня такая фигня была на MKS Gen v1.3, когда ключи от шлейфов были наоборот.
Попробуйте от шлейфов разъемы в плате на 180 градусов развернуть.
Либо наоборот сэкраном поменять, из экрана воткните в плату, а из платы в экран.

**grigoriy_d28** » 15 фев 2016, 21:44

Всем доброго времени суток.
У меня проблема не как не могу разобраться с LCD дисплеем. :shock:

Перепробовал разные прошивки, пробовал разное подключения, не чего не помогает. Проверил дисплей тестером все норм. Проверил тесом работает. В прошивка все правильно раскоментировал но толку не какого. Дисплей как горел синим так и горит. Я даже пробовал в прошивке менять пины но толку не какого. Что можно ещо сделать чтоб оно заработало? У меня прошивка MERLEN 1v я раскоментировал строку(#define DOGLCD // Support for SPI LCD 128x64 (Controller ST7565R graphic Display Family)и #define ULTIPANEL //the UltiPanel as on Thingiverse, и #define G3D_PANEL и ещо #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER) библиотеку "U8GLIB" кинул в папку ардуно, и все ровно не работает.

Очень прошу помогите разобраться в чем причина?

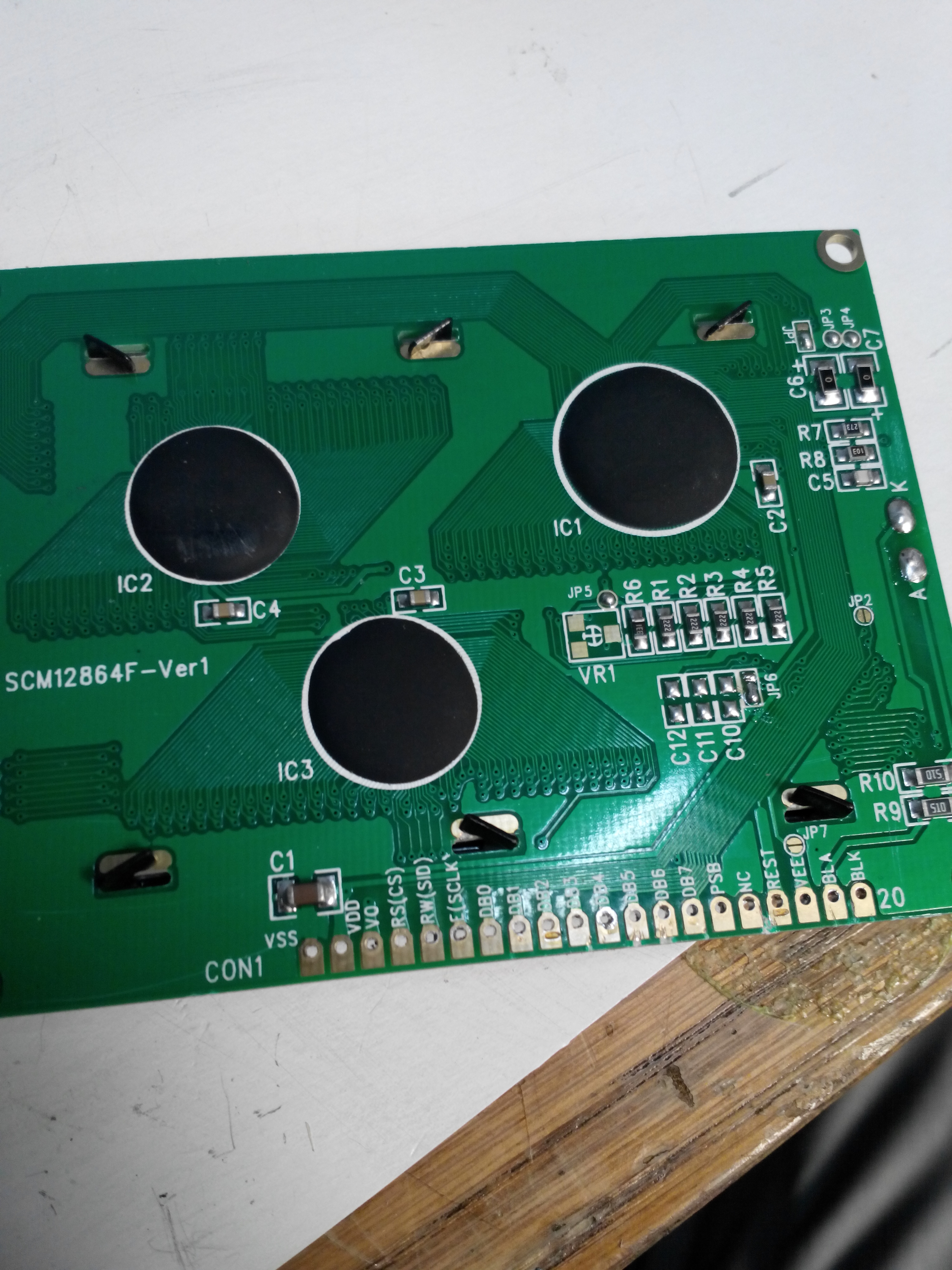

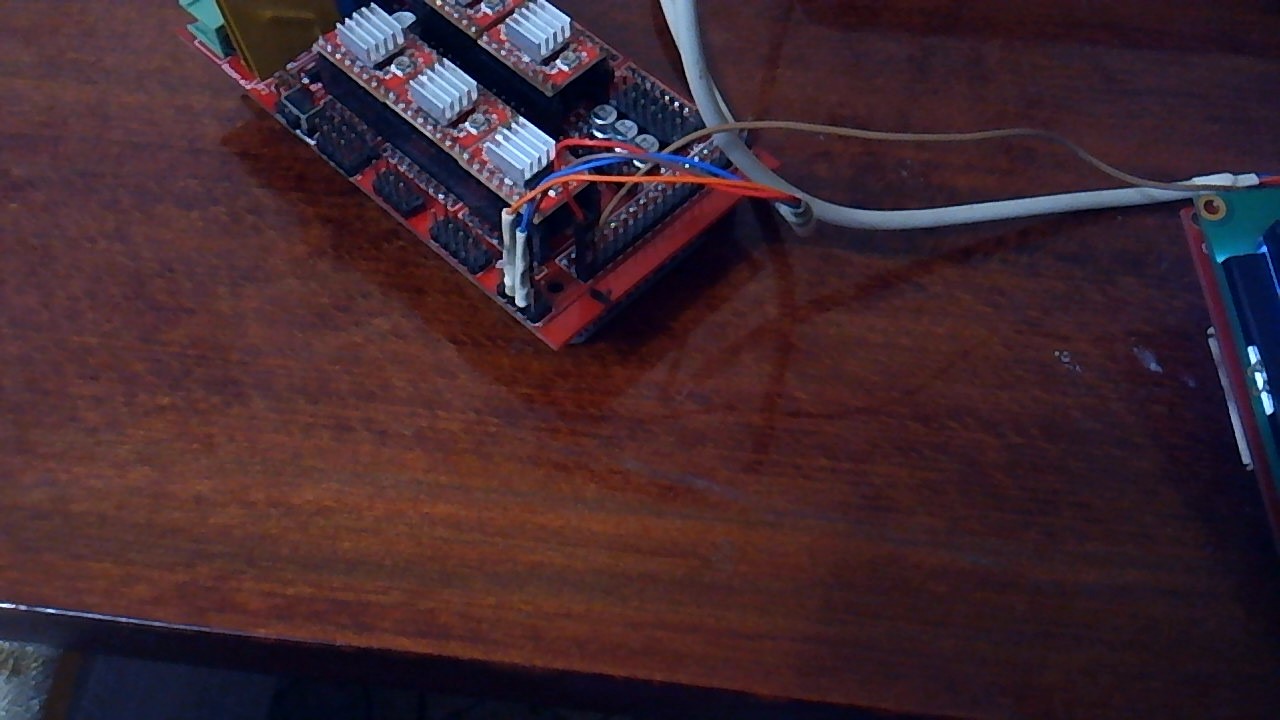

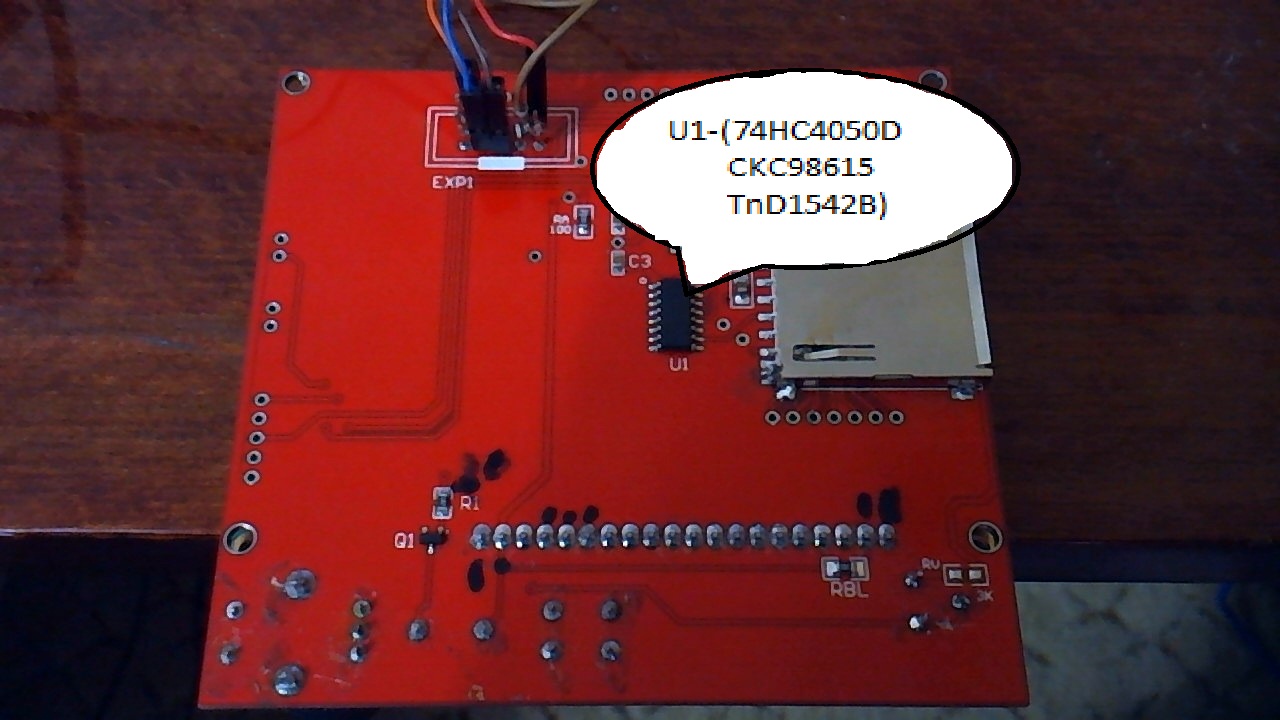

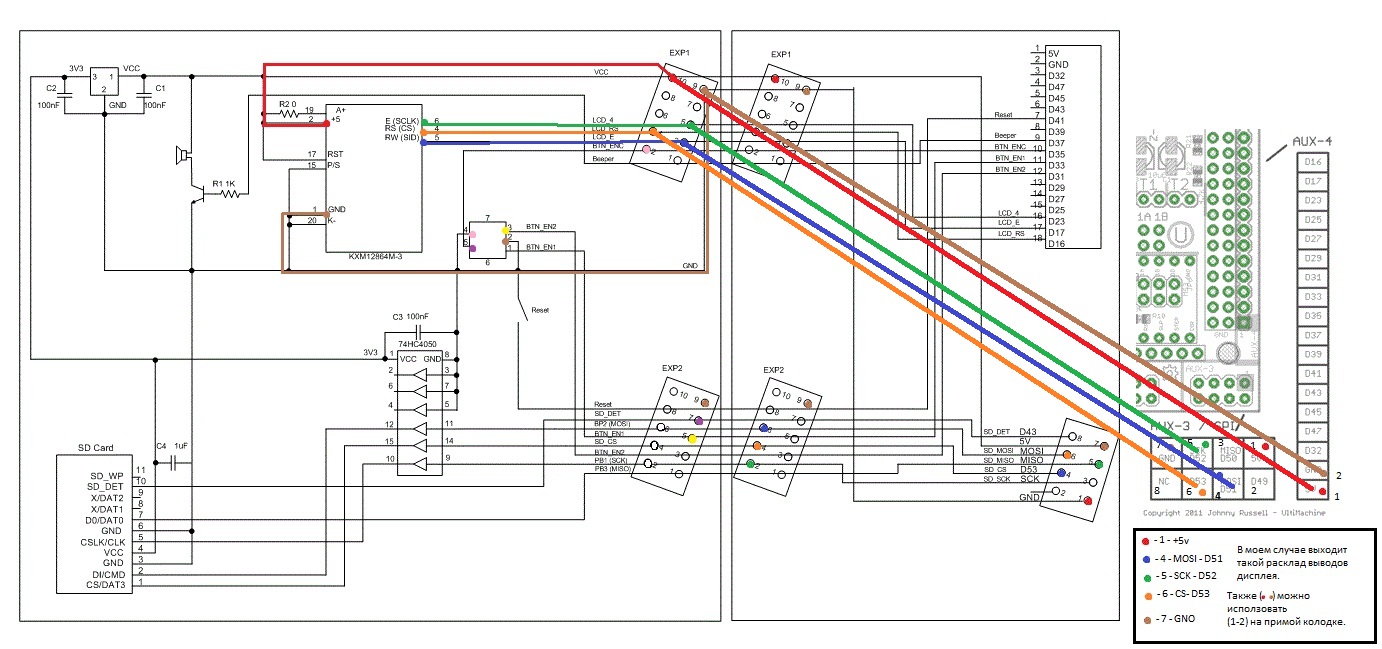

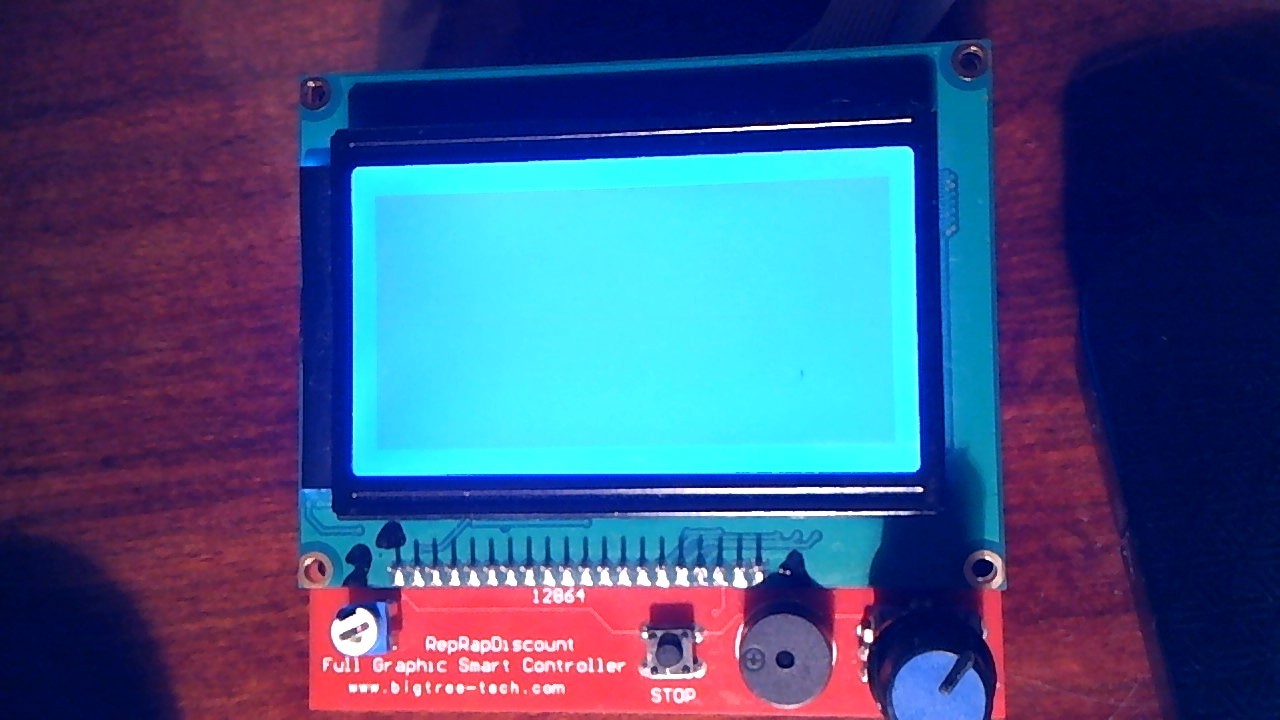

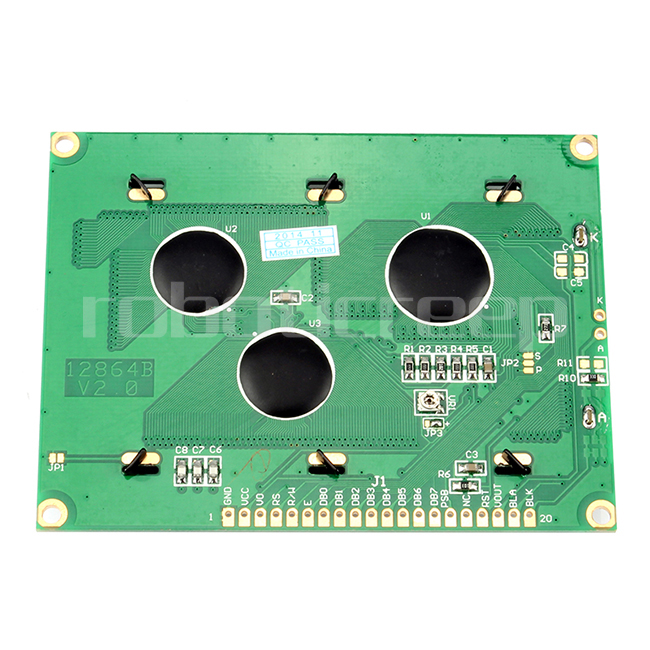

приложу фотки дисплея, схемы и подключения. может кто что сможет помочь.
P.S. Возможные решения шлите на почту пожалуйста.(grigoriy_d28@mail.ru)
