Marlin Проблема при подключении графического контроллера

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Marlin Проблема при подключении графического контроллера

Сообщение ilalexey » 07 мар 2016, 20:28

stepmotor писал(а):Может быть у Вас линейный регулятор на ардуине слабый стоит.

Он вообще может быть мёртвым. Плате от юсби хватает, а всему остальному нет, если с рампса не питается.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Marlin Проблема при подключении графического контроллера

Сообщение Ksaan » 07 мар 2016, 22:49

На время поставил на 5v кусок USB кабеля и воткнул в плату, потом праверю регулятор.
Воображение - это начало создания. Вы воображаете то, что хотите; вы желаете то, что воображаете; и, наконец, вы создаете то, что желаете.
Джордж Бернард Шоу.
Аватара пользователя
Ksaan

Сообщения: 21
Зарегистрирован: 23 сен 2015, 09:54
Откуда: г Гродно Беларусь
прог. языки: AutoIT

Re: Marlin Проблема при подключении графического контроллера

Сообщение 2Zombi » 08 мар 2016, 02:22

Ksaan писал(а):На время поставил на 5v кусок USB кабеля и воткнул в плату, потом праверю регулятор.


Была такая проблема :) Сгорел на марлине стабилизатор, лечил тем , что под руку попалось - в место сгоревшего припоял 7805(обыкновенная крен-ка на 5v)
Вложения
Последний раз редактировалось 2Zombi 08 мар 2016, 02:43, всего редактировалось 1 раз.
2Zombi

Сообщения: 14
Зарегистрирован: 14 дек 2014, 02:16
Откуда: Гродно , БелаяРусь

Re: Marlin Проблема при подключении графического контроллера

Сообщение ilalexey » 08 мар 2016, 02:32

2Zombi писал(а):обыкновенная крен-ка

Когда такое слышу/вижу, вспоминаю дедушек на радио рынке с "дипломатами" полными ламп.
Сейчас кренка - это уже не обыкновенно :)
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Marlin Проблема при подключении графического контроллера

Сообщение metal0k » 25 мар 2016, 00:11

Товарищи, подсажите, может кто сталкивался. Имеется ванька (wanhao duplicator i3, melzi, экран - какойто мод 12864), работает норм под модифицированным репитером 0.91, решил залинь марлин. Вроде бы все сконфигурил, но не заводился экран((( поковырял рабочий репитер, путем сравнения стандартного репитера 0.91 и модифицированного под ваньку(уж не помню, откуда его взял) выяснил нужные пины для экрана (mosi,miso,clc,rs и т.п) прописал в sangolulu_11.h, экран стал показывать стартовую картинку прошивки марлин и все.... Куда дальше рыть ума не приложу) кстати, репитерхостом по usb вроде управляется, по крайней мере голову двигает по x,y.
Что посоветуете? Может не стоит оно того, этот марлин... Но спортивный интерес присутствует.
Печатаю пока на сильно модифицированном Wanhao Duplicator i3 с кубиком от e3d v6.
metal0k

Сообщения: 68
Зарегистрирован: 31 июл 2015, 14:42
Откуда: Москва
прог. языки: Delphi, Java

Re: Marlin Проблема при подключении графического контроллера

Сообщение igorlab » 18 авг 2016, 20:38

народ подключил дисплей, строки раскоментил
REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER
//#define ULTRA_LCD // Character based
#define DOGLCD // Full graphics display
при подключении exp1 даже не светится, при подключении exp2 появляется подсветка экрана, никаких символов нет :(

Configuration.h
(51.82 КиБ) Скачиваний: 231

библиотеки свежие с гитхаба, прошивка оттуда же,
подскажите пожалуйста что не так?

Добавлено спустя 1 минуту 52 секунды:
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Marlin Проблема при подключении графического контроллера

Сообщение ilalexey » 18 авг 2016, 20:50

Что за экран?
По моему дог не нужен в этом экране.

Добавлено спустя 4 минуты 32 секунды:
У меня точно такая штука.
Всё работает. Сравни настройки.

Добавлено спустя 3 минуты 38 секунд:
igorlab писал(а):при подключении exp1 даже не светится, при подключении exp2 появляется подсветка экрана, никаких символов нет

Нужно оба шлейфа подключать и всё через переходник к рампс.
Вложения
Configuration.h
(52.32 КиБ) Скачиваний: 290
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Marlin Проблема при подключении графического контроллера

Сообщение igorlab » 18 авг 2016, 21:03

Спасибо, приеду домой и сравню, насторожило то что старый 4х строчный экран работал и с одним шлейфом и вкл сразу при подаче питания, а этот начинает светиться спустя сек 5 после подачи питания, это норм?

Добавлено спустя 2 минуты 9 секунд:
Алексей, можете скинуть всю прошивку пожалуйста?
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Marlin Проблема при подключении графического контроллера

Сообщение ilalexey » 18 авг 2016, 21:09

У меня под дельту. Ничго не настроено. Делалось ради проверки данного экрана.

Добавлено спустя 1 минуту 57 секунд:
igorlab писал(а):это норм?

Хз. Наверно с одним шлейфом питание обходными тропами доходит.
Вложения
Marlin.zip
(1.02 МиБ) Скачиваний: 0
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Marlin Проблема при подключении графического контроллера

Сообщение igorlab » 18 авг 2016, 21:11

Спасибо! Мне тоже только ради проверки экрана
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Marlin Проблема при подключении графического контроллера

Сообщение ilalexey » 18 авг 2016, 21:15

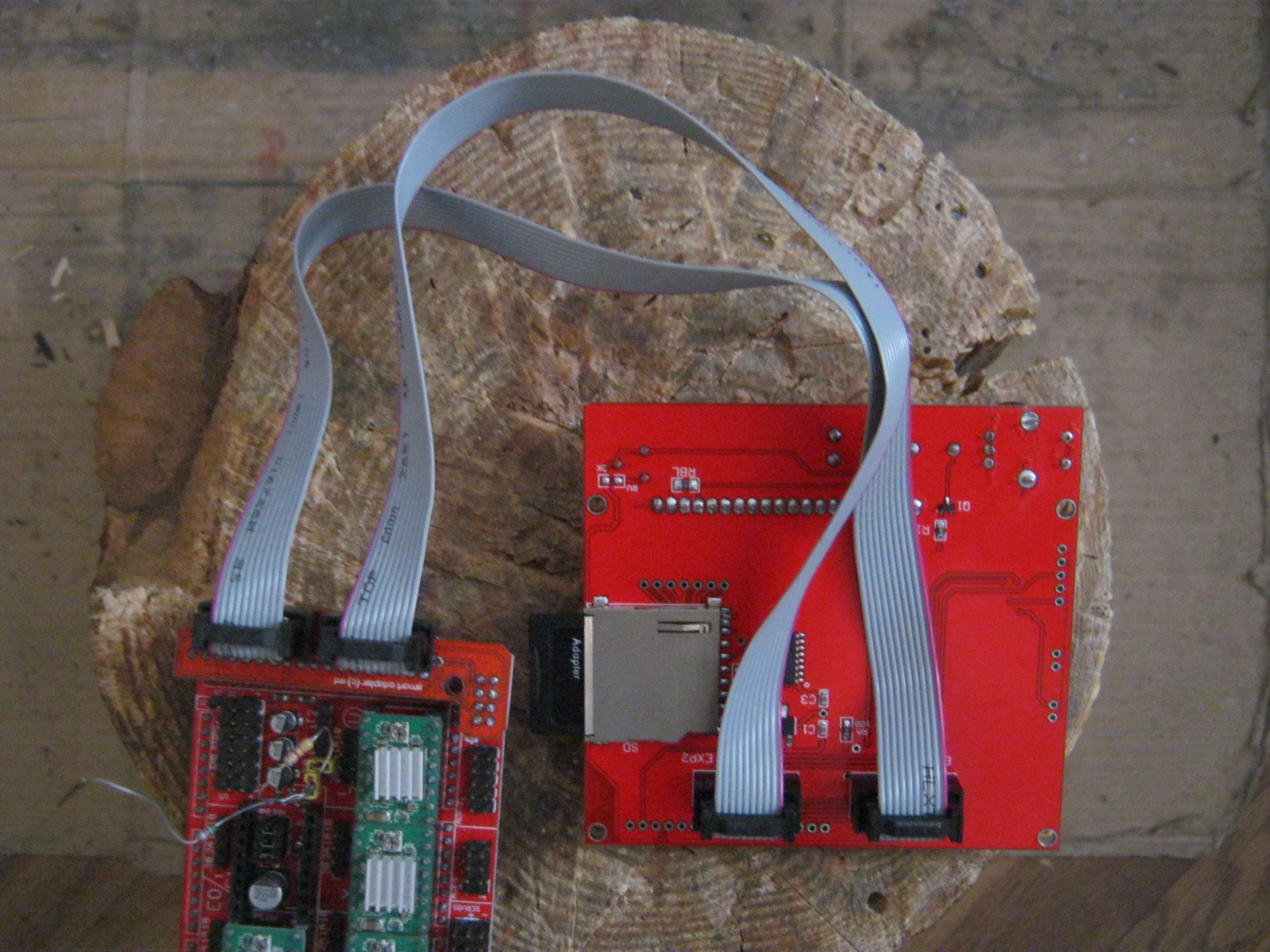

фотка

Добавлено спустя 1 минуту 24 секунды:
это тоже работало вроде
Вложения
Repetier.zip
(435.65 КиБ) Скачиваний: 0
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Marlin Проблема при подключении графического контроллера

Сообщение igorlab » 18 авг 2016, 21:19

Спасибище! Через пару часов отпишусь, малую блин в кино потянуло, рррррр :Bravo: :%) :evil:
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Marlin Проблема при подключении графического контроллера

Сообщение ilalexey » 18 авг 2016, 21:28

ну эт святое :)
На той неделе та же фигня была :)
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Marlin Проблема при подключении графического контроллера

Сообщение igorlab » 18 авг 2016, 23:58

ни на одной ни на второй ничего не показывает :(
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Marlin Проблема при подключении графического контроллера

Сообщение ilalexey » 19 авг 2016, 00:04

Ну а шлейфы-то подключил?
Там на плате и на переходнике есть имена соединений. Пластик на штекерах не даст воткнуть вверх ногами. Что не так?
Резюк подсветки крутил?
Вообще не понимаю, что у меня не так. Воткнул, прошил, работает. Может я "глупенький"(синька пеппа(с))?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
