Marlin Проблема при подключении графического контроллера

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Marlin Проблема при подключении графического контроллера

Сообщение Maxer » 10 авг 2015, 21:19

Припаял к молексу +5 gnd USB B разъем и подрубил к рампсу. Вопрос с яркостью подсветки решен полностью. Дисплей прекрасен!
Maxer

Сообщения: 62
Зарегистрирован: 03 май 2015, 01:23

Re: Marlin Проблема при подключении графического контроллера

Сообщение maxvalin » 19 авг 2015, 16:21

Люди добрые, подскажите пожалуйста по схеме melzi v2.0 вот такой как на фото. не могу понять почему отличается от той что есть на википедии. И как к ней вообще дисплей подключить. Сталкивался кто? :o

Добавлено спустя 10 минут 33 секунды:
нашел на вики все таки то что надо, но по подключению дисплея- темно...
Вложения
maxvalin

Сообщения: 132
Зарегистрирован: 03 апр 2015, 19:34
Откуда: маленькая страна в центре Европы, (в КВН-е)
прог. языки: с

Re: Marlin Проблема при подключении графического контроллера

Сообщение ales2k » 19 авг 2015, 16:28

http://ru.aliexpress.com/item/Free-ship ... 81089.html
У меня 2 таких отлично работают.
Поставщик дает исправленный конфиг к мерлину по письму.
Переносишь туда свои настройки, заливаешь и все.
Завелся сразу без танцев.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Marlin Проблема при подключении графического контроллера

Сообщение maxvalin » 19 авг 2015, 17:26

Ясно :) !
А вы можете дать подправленную прошивку под него?
С крупными фотками самого перходничка? :oops:
Дело в том что есть уже дисплей, хотелось бы попробовать. :beer:

Добавлено спустя 1 минуту 5 секунд:
с меня потом схема на форум- мож кому еще пригодится!
maxvalin

Сообщения: 132
Зарегистрирован: 03 апр 2015, 19:34
Откуда: маленькая страна в центре Европы, (в КВН-е)
прог. языки: с

Re: Marlin Проблема при подключении графического контроллера

Сообщение maxvalin » 20 авг 2015, 11:35

нашел еще вот такую тему (!!!https://plus.google.com/100131364074868309585/posts/AhGc2hbyW8i!!!) но там по пинам не понятно, он описывает пины которых на моем дисплее да и вообще в общепринятых стандартах нет.
maxvalin

Сообщения: 132
Зарегистрирован: 03 апр 2015, 19:34
Откуда: маленькая страна в центре Европы, (в КВН-е)
прог. языки: с

Re: Marlin Проблема при подключении графического контроллера

Сообщение ales2k » 20 авг 2015, 12:17

Вечерком сделаю фото. Для этого нужно снять боковую крышку с принтера и открутить экран :(((
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Marlin Проблема при подключении графического контроллера

Сообщение ales2k » 22 авг 2015, 14:33

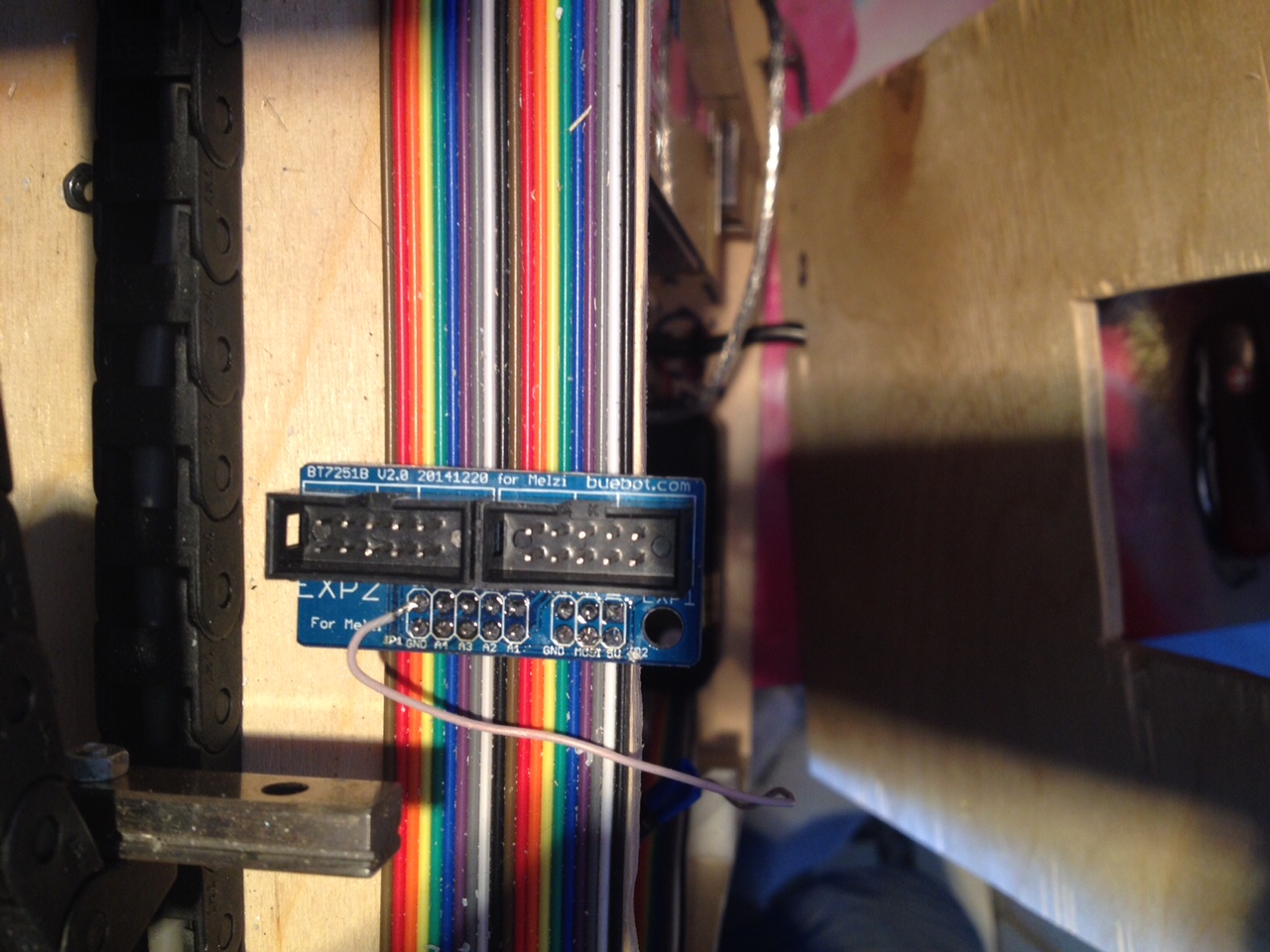

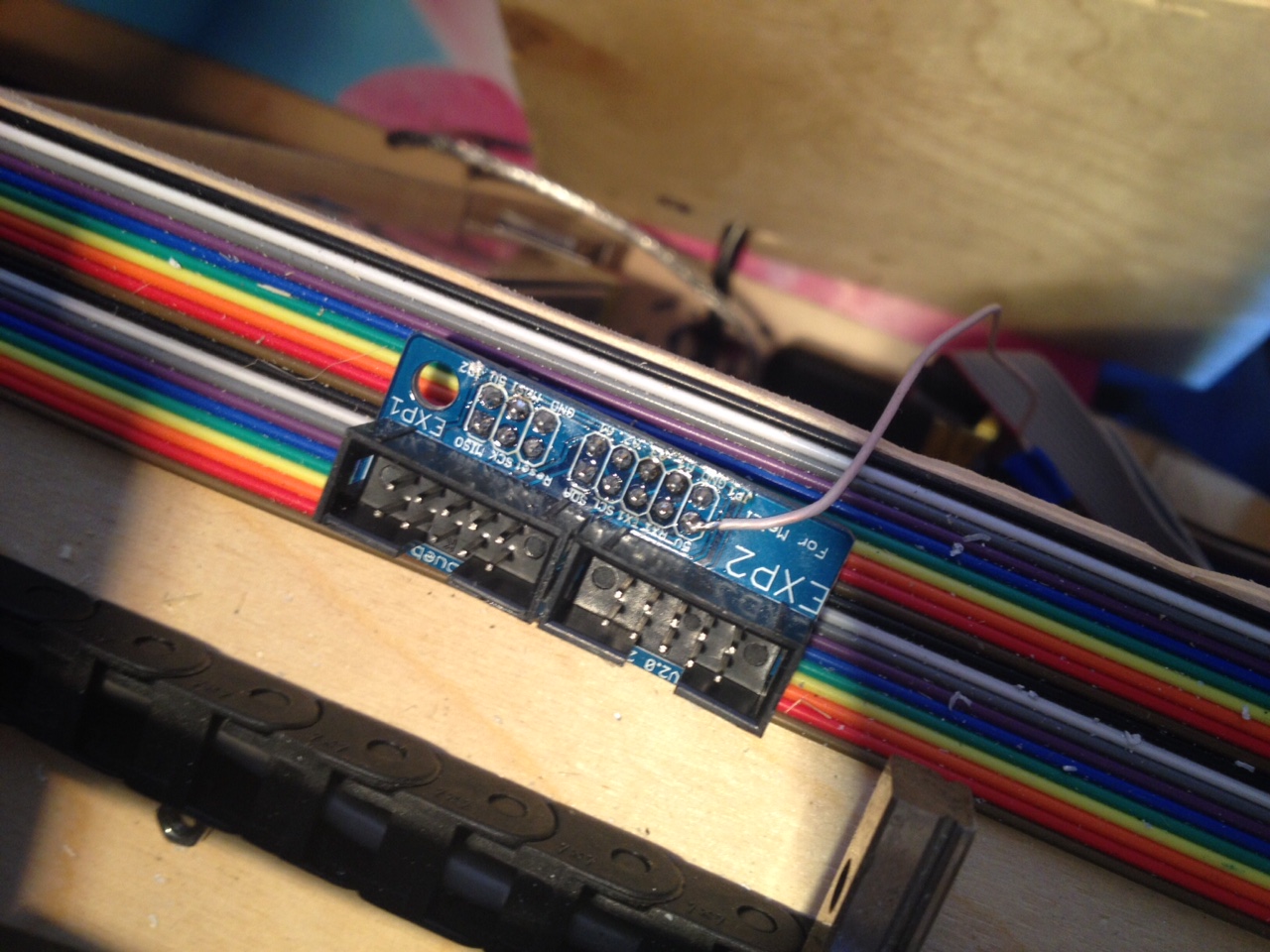

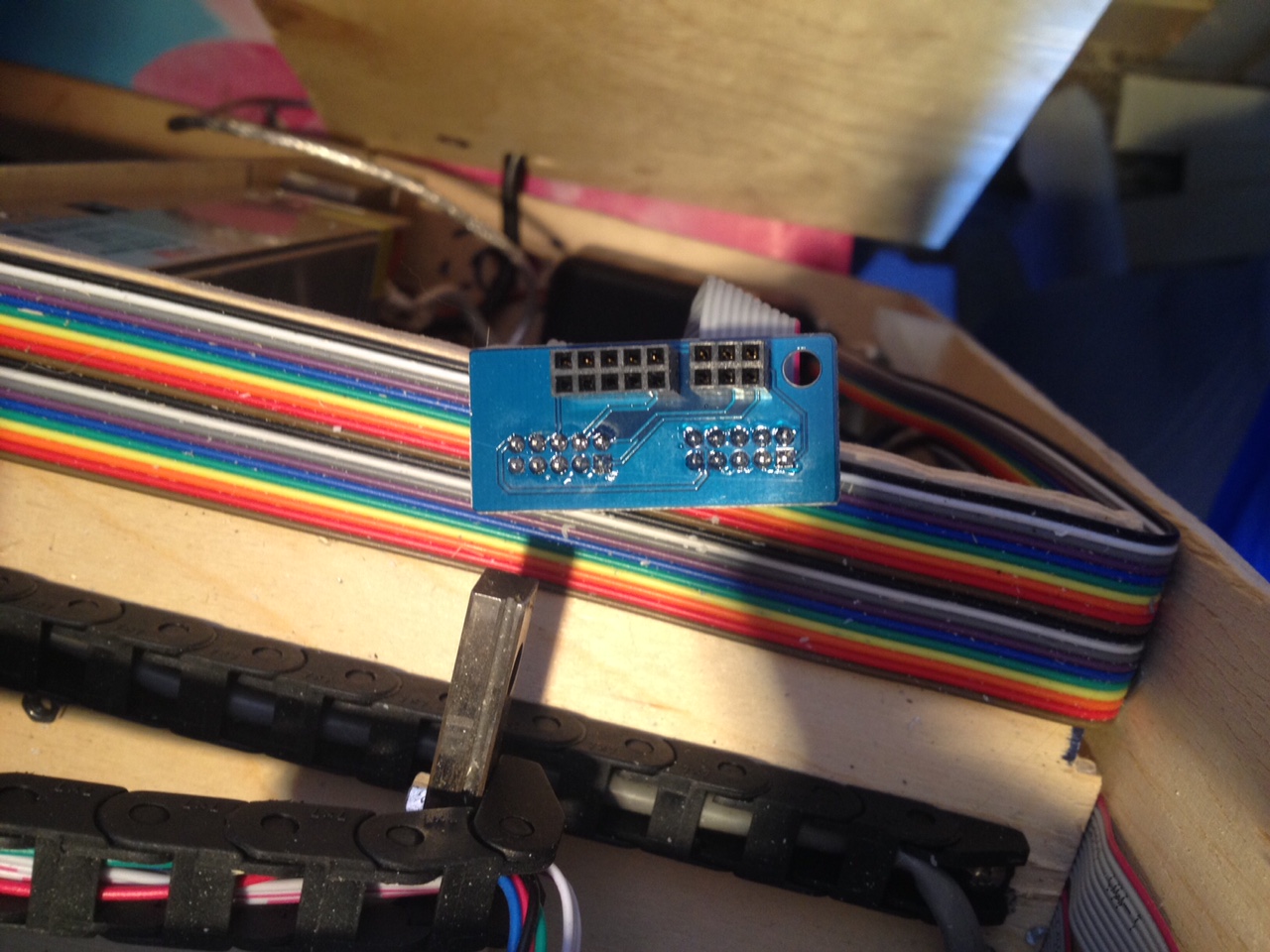

Вот фотки переходника
и архив полученный от поставщика.
melzi__LCDT5_10kSDCard_www.reprap.cn.rar
(2.37 МиБ) Скачиваний: 0



"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Marlin Проблема при подключении графического контроллера

Сообщение Redallex » 23 авг 2015, 21:59

На конец-то подключил к Megatronics v2.0 такой же дисплей, понял , что подключается он через панель которая покупается отдельно уже когда дисплей получил, соответственно пришлось занятся колхозингом с репочёсом, не ждать ведь ещё месяц...
Разобрал разъемы на одном из концов шлейфов идущих в комплекте и припаял провода в нужной последовательности прямо на эти же колодки, флешка уже есть на мегатрониксе, поэтому с ней не стал разбираться.

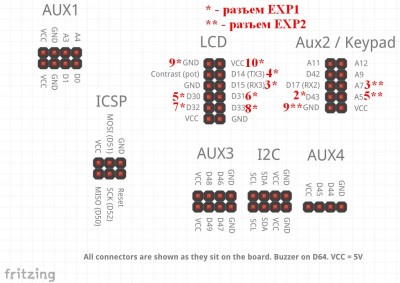

Megatronix2_pinout lcd12864.jpg

заработало... но как писал выше Qwq
Qwq писал(а):Там какаято бяда с обработкой дребезга - у меня только 2-х летний ребенок болие-ли мение адекватно нажимает...

ему хорошо, у него есть 2-х летний ребенок, который может нажимать! А у меня получается войти в меню раза с 10-го, дребезг адский, попробовал просто замыкать выводы энкодера, всё равно дребезжит. По меню курсор бегает вверх-вниз, значит не ошибся с подключением. Может есть у кого информация как бороться с этим дребезгом, а то будет этот дисплей работать как индикатор включения...
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Marlin Проблема при подключении графического контроллера

Сообщение maxvalin » 24 авг 2015, 20:23

Спасибо что откликнулись и сделали фото ! Уважаемый ales2k! Буду бится над схемой- вот сейчас пытался рассмотреть дорожки, в принципе видно, может с компа виднее будет! Постараюсь теперь разгадать, спасибо ещё раз!
maxvalin

Сообщения: 132
Зарегистрирован: 03 апр 2015, 19:34
Откуда: маленькая страна в центре Европы, (в КВН-е)
прог. языки: с

Re: Marlin Проблема при подключении графического контроллера

Сообщение Scald » 27 авг 2015, 10:28

Вот вариант http://www.thingiverse.com/thing:488884. Сам не проверял, потому как дисплея пока нету
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Marlin Проблема при подключении графического контроллера

Сообщение robotrob » 07 ноя 2015, 21:19

ales2k писал(а):Вот фотки переходника
и архив полученный от поставщика.
melzi__LCDT5_10kSDCard_www.reprap.cn.rar





Требует пароль от архива - без него не разархивировать файл.
У меня такой же контроллер. Работает только первый экран (info screen) - при нажатии на регулятор - тока пикает. Что я не подключил в прошивке?????
robotrob

Сообщения: 4
Зарегистрирован: 02 янв 2015, 16:25

Re: Marlin Проблема при подключении графического контроллера

Сообщение ales2k » 25 ноя 2015, 16:36

www.reprap.cn - как в имени файла, китайцы всегда так делают.

robotrob писал(а):
ales2k писал(а):Вот фотки переходника
и архив полученный от поставщика.
melzi__LCDT5_10kSDCard_www.reprap.cn.rar





Требует пароль от архива - без него не разархивировать файл.
У меня такой же контроллер. Работает только первый экран (info screen) - при нажатии на регулятор - тока пикает. Что я не подключил в прошивке?????
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Marlin Проблема при подключении графического контроллера

Сообщение Koral » 21 янв 2016, 16:00

Приветствую!

Купил себе этот дисплэй.
Подключаю к плате Rumba (http://ru.aliexpress.com/item/2SK3569-T ... 98144.html).

Настроил Marlin как указано в Wiki (http://reprap.org/wiki/RUMBA)

При подключении питания экран мигает и пищит. Была ли у кого такая проблема? Как лечить?
Может есть у кого работающий Marlin под эту плату и дисплэй?
Koral

Сообщения: 6
Зарегистрирован: 06 ноя 2015, 14:45

Re: Marlin Проблема при подключении графического контроллера

Сообщение vtoryh » 24 янв 2016, 14:34

Koral писал(а):При подключении питания экран мигает и пищит. Была ли у кого такая проблема? Как лечить?

У меня такая фигня была на MKS Gen v1.3, когда ключи от шлейфов были наоборот.
Попробуйте от шлейфов разъемы в плате на 180 градусов развернуть.
Либо наоборот сэкраном поменять, из экрана воткните в плату, а из платы в экран.
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 256
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: Marlin Проблема при подключении графического контроллера

Сообщение grigoriy_d28 » 15 фев 2016, 21:44

Всем доброго времени суток.
У меня проблема не как не могу разобраться с LCD дисплеем. :shock: Перепробовал разные прошивки, пробовал разное подключения, не чего не помогает. Проверил дисплей тестером все норм. Проверил тесом работает. В прошивка все правильно раскоментировал но толку не какого. Дисплей как горел синим так и горит. Я даже пробовал в прошивке менять пины но толку не какого. Что можно ещо сделать чтоб оно заработало? У меня прошивка MERLEN 1v я раскоментировал строку(#define DOGLCD // Support for SPI LCD 128x64 (Controller ST7565R graphic Display Family)и #define ULTIPANEL //the UltiPanel as on Thingiverse, и #define G3D_PANEL и ещо #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER) библиотеку "U8GLIB" кинул в папку ардуно, и все ровно не работает.

Очень прошу помогите разобраться в чем причина?
приложу фотки дисплея, схемы и подключения. может кто что сможет помочь.
P.S. Возможные решения шлите на почту пожалуйста.(grigoriy_d28@mail.ru)
Вложения
картинка016 1.jpg

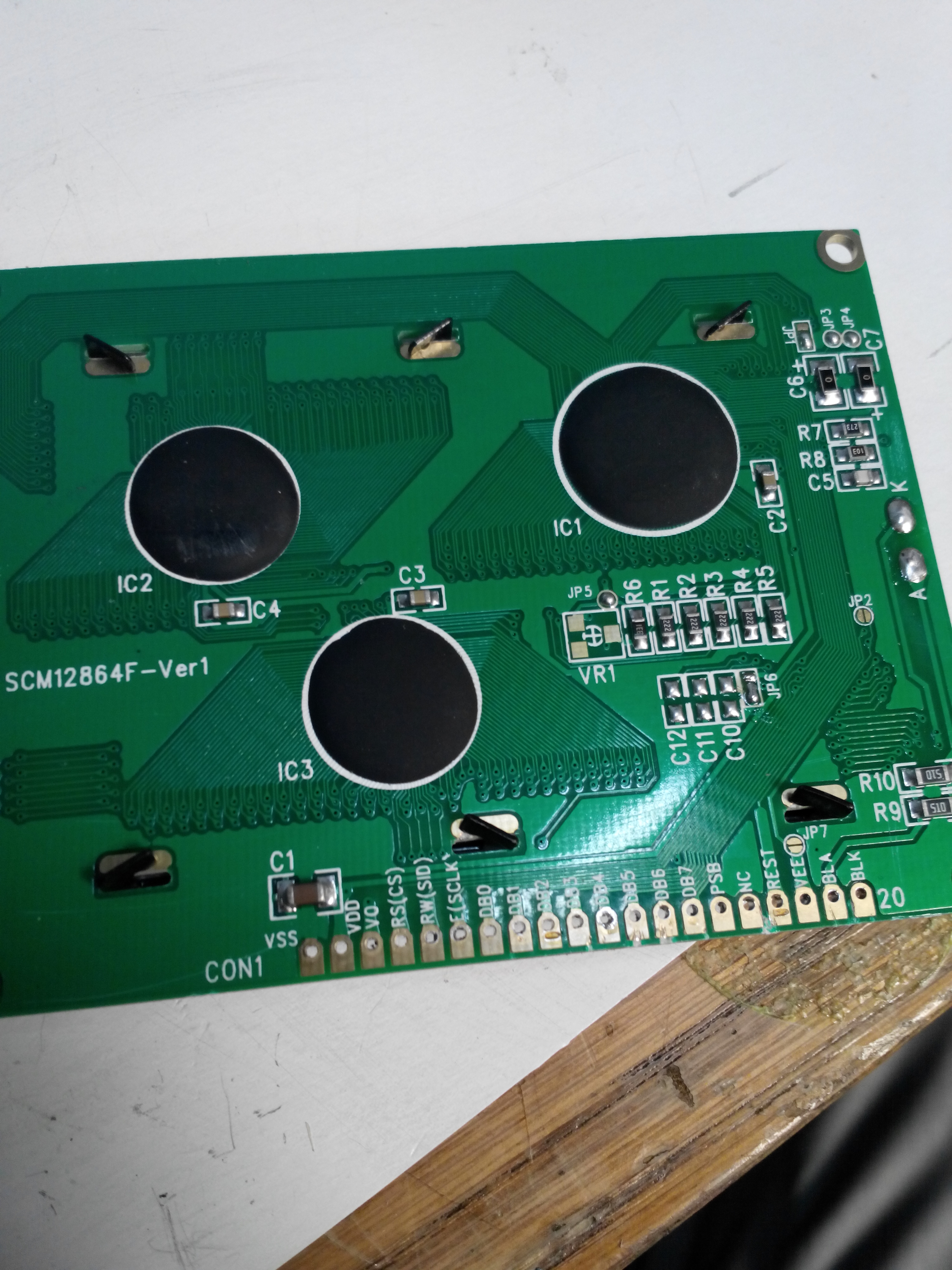

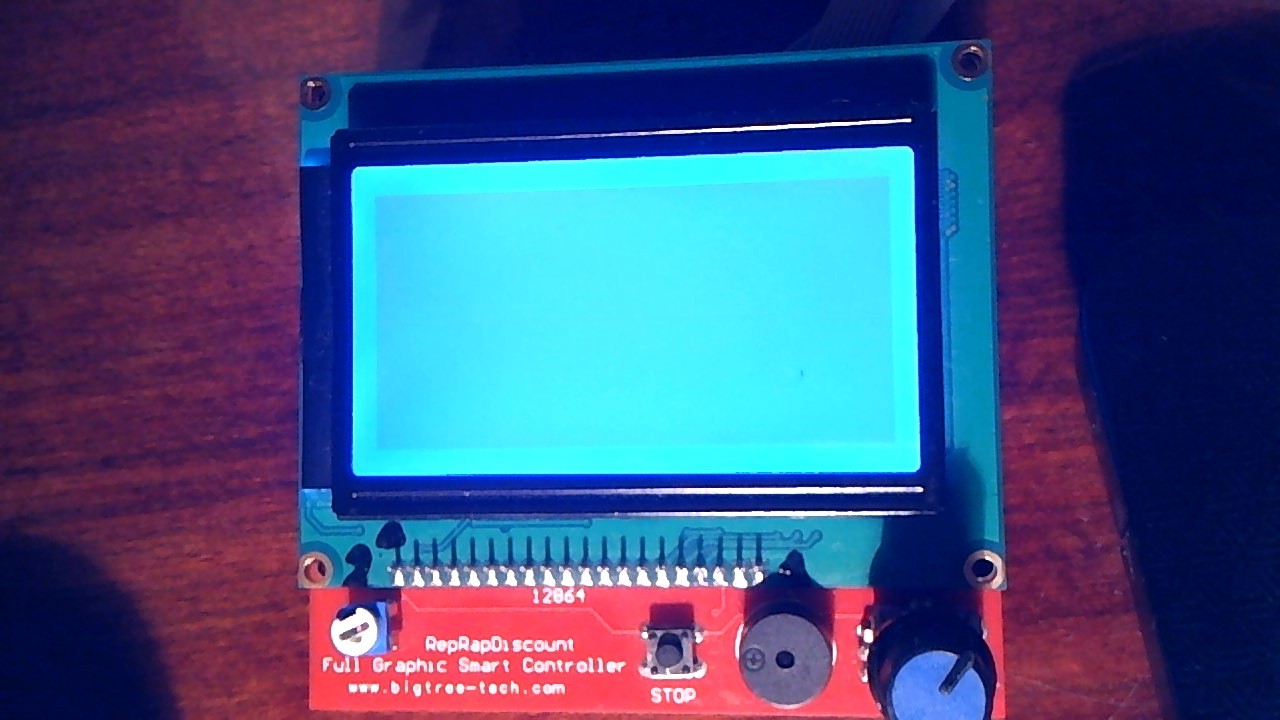

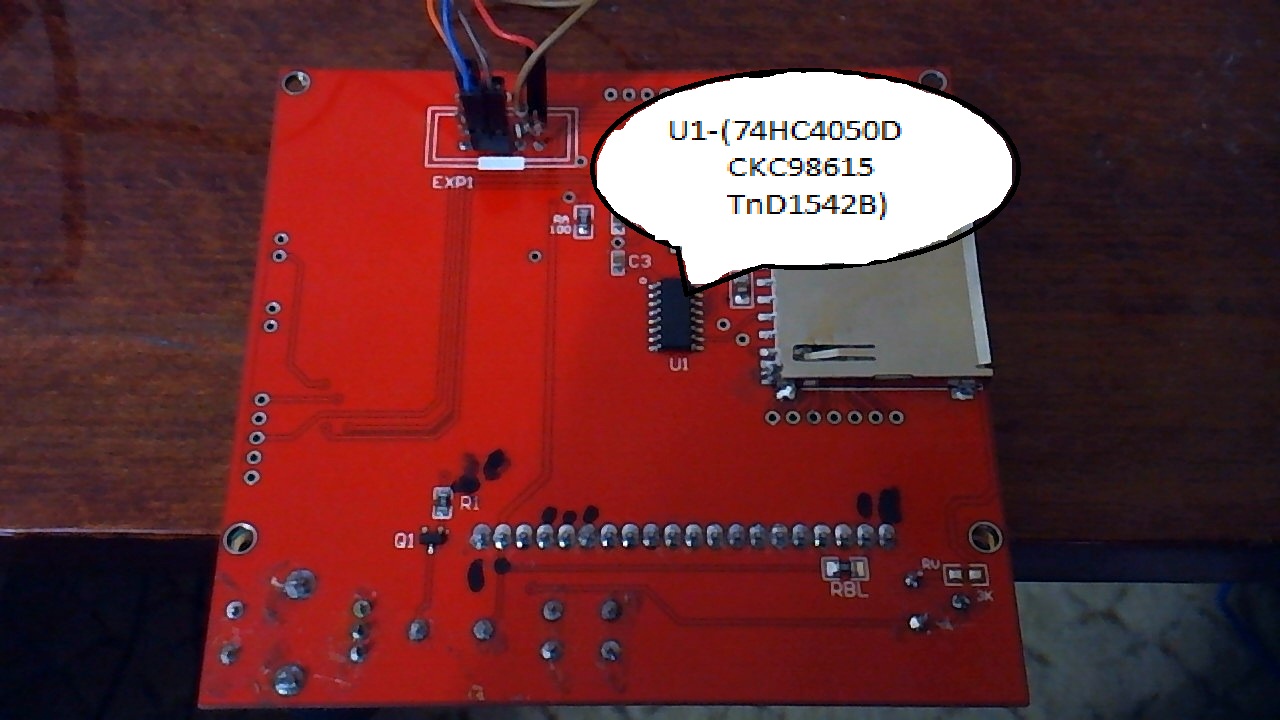

Обратная сторона платы дисплея с названием микросхемы.

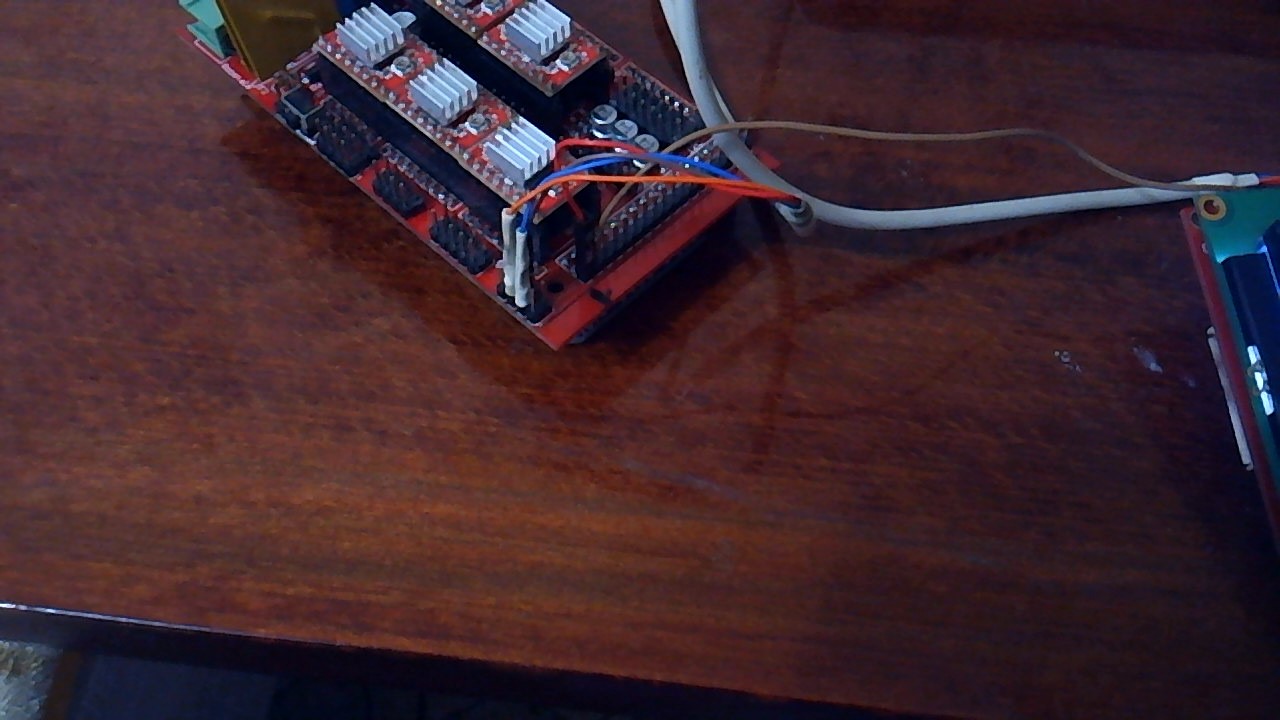

Вид подключения как заработал тест.

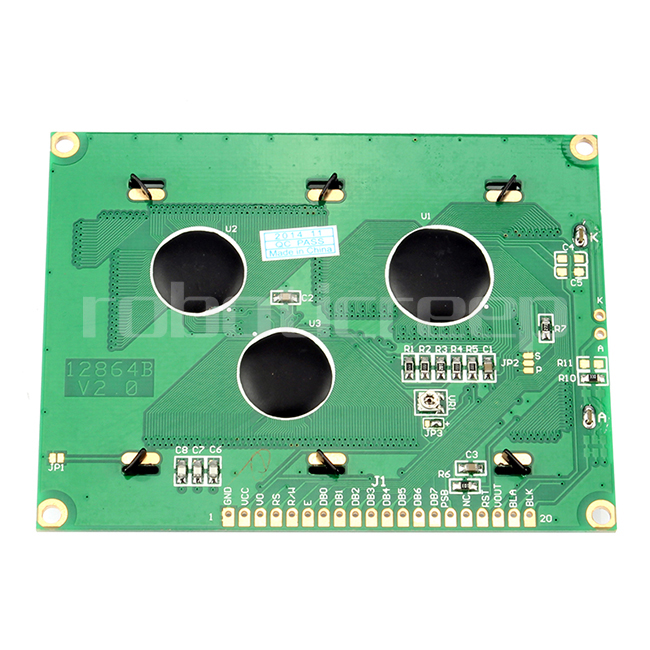

Сам дисплей
Full_Graph 1.jpg

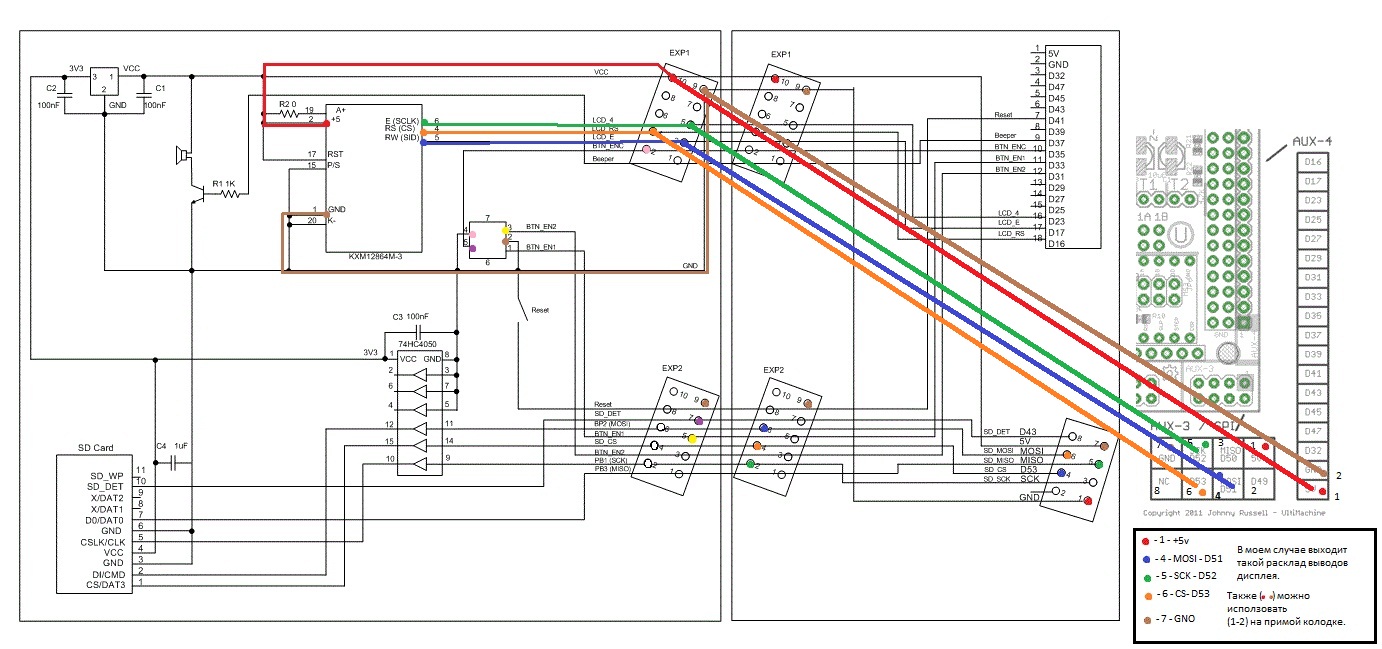

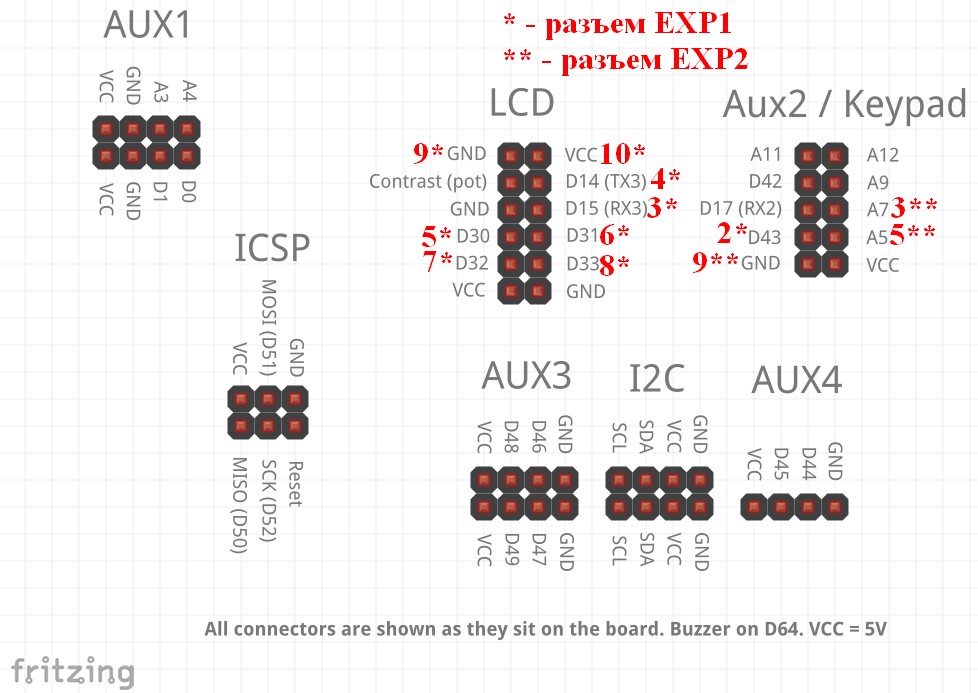

Вот по этой схеме заработал тест.

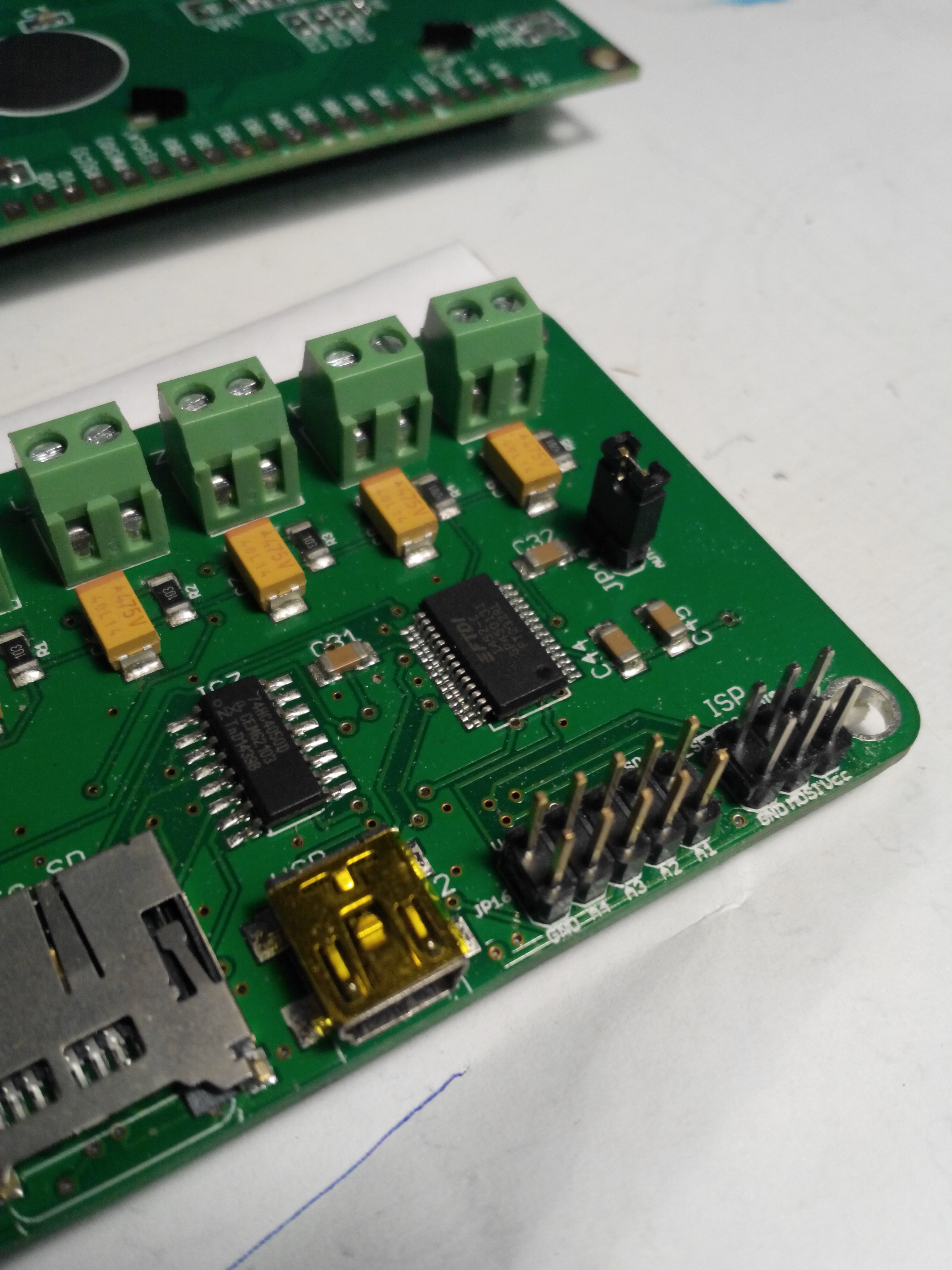

Обратная сторона моего дисплея.
grigoriy_d28

Сообщения: 21
Зарегистрирован: 01 фев 2016, 14:33
