Sanguinololu

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Sanguinololu

Сообщение hatr3d » 28 янв 2014, 11:31

Всем привет. Строю свой первый принтер.
Механику собрал, дошло дело до подключения электроники. Подключаю к плате 12в, подключаю ее к компьюьеру, посредствам юсб кабеля, появляется непознанное устройство. vcp драйвер поставил. ничего не изменилось. Прошивку на плату не ставил. На пакет в котором пришла плата - написано что марлин залит. Лучше самому залить? Или как быть? Может еще какой драйвер нужно поставить?
hatr3d

Сообщения: 17
Зарегистрирован: 06 ноя 2013, 13:59

Re: Sanguinololu

Сообщение Dimitri » 28 янв 2014, 16:13

Перешивать все равно придется чтобы откалибровать перемещения по всем осям.
Для работы нужна управляющая программа (можно Pronterface), вместе с ней обычно идут правильные драйверы для принтера.
Дорогу осилит идущий.
Аватара пользователя
Dimitri

Сообщения: 144
Зарегистрирован: 26 ноя 2008, 16:44
Откуда: Москва
Skype: wayfarerdimitri
прог. языки: VC++, немного asm, php, jScript,XSLT,LUA

Re: Sanguinololu

Сообщение IliaMoroz » 28 янв 2014, 22:15

hatr3d писал(а):Всем привет. Строю свой первый принтер.
Механику собрал, дошло дело до подключения электроники. Подключаю к плате 12в, подключаю ее к компьюьеру, посредствам юсб кабеля, появляется непознанное устройство. vcp драйвер поставил. ничего не изменилось. Прошивку на плату не ставил. На пакет в котором пришла плата - написано что марлин залит. Лучше самому залить? Или как быть? Может еще какой драйвер нужно поставить?

Смотрим, что у нас по параметром порта в драйвере платы. "Скорость в бодах" должна быть 250000. С ошибкой сталкивался у двух человек.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Sanguinololu

Сообщение Radus » 29 янв 2014, 09:15

hatr3d писал(а):Всем привет. Строю свой первый принтер.
Механику собрал, дошло дело до подключения электроники. Подключаю к плате 12в, подключаю ее к компьюьеру, посредствам юсб кабеля, появляется непознанное устройство. vcp драйвер поставил. ничего не изменилось. Прошивку на плату не ставил. На пакет в котором пришла плата - написано что марлин залит. Лучше самому залить? Или как быть? Может еще какой драйвер нужно поставить?

Надо попинать виндоус посильнее и установить таки драйвер ! Чтобы устройство определялось как виртуальный КОМ порт =)
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Sanguinololu

Сообщение hatr3d » 29 янв 2014, 10:09

Radus писал(а):Надо попинать виндоус посильнее и установить таки драйвер ! Чтобы устройство определялось как виртуальный КОМ порт =)

Попинал. Определилось. Потом не мог скомпилить прошивку под нужную плату. Radus любезно подключился по тимвиверу, наменял каких то цифр в конфигах, что-то еще поправил, прошивка удачно скомпилилась и залилась. Пронтерфэйс сразу же подключился к принтеру. Для теста был подключен только термистор экструдера, и прога показала правильную, комнатную, температуру.

Добавлено спустя 28 секунд:
Еще раз спасибо Радусу за помощь!
hatr3d

Сообщения: 17
Зарегистрирован: 06 ноя 2013, 13:59

Re: Sanguinololu

Сообщение RaiKage » 30 янв 2014, 19:59

hatr3d писал(а):
Radus писал(а):Надо попинать виндоус посильнее и установить таки драйвер ! Чтобы устройство определялось как виртуальный КОМ порт =)

Попинал. Определилось. Потом не мог скомпилить прошивку под нужную плату. Radus любезно подключился по тимвиверу, наменял каких то цифр в конфигах, что-то еще поправил, прошивка удачно скомпилилась и залилась. Пронтерфэйс сразу же подключился к принтеру. Для теста был подключен только термистор экструдера, и прога показала правильную, комнатную, температуру.

Добавлено спустя 28 секунд:
Еще раз спасибо Радусу за помощь!


Часом у вас не 1.3b с атмегой в корпусе TQFP?
ABS 1,75мм для форумчан. topic13675.html
RaiKage

Сообщения: 129
Зарегистрирован: 30 авг 2013, 18:51
Откуда: Санкт-Петербург
прог. языки: asm

Re: Sanguinololu

Сообщение hatr3d » 01 фев 2014, 13:27

RaiKage писал(а):
Часом у вас не 1.3b с атмегой в корпусе TQFP?

я честно сказать не уверен.. 1,3в да, и атмега похоже да, а вот про корпус TQFP ничего не скажу. могу картинку показать =)

Добавлено спустя 1 минуту 12 секунд:
вы так спрашиваете.. хорошо знакомы с этой платой? Что можете посоветовать?
hatr3d

Сообщения: 17
Зарегистрирован: 06 ноя 2013, 13:59

Re: Sanguinololu

Сообщение baru » 01 фев 2014, 15:56

hatr3d писал(а):я честно сказать не уверен.. 1,3в да, и атмега похоже да, а вот про корпус TQFP ничего не скажу. могу картинку показать =)

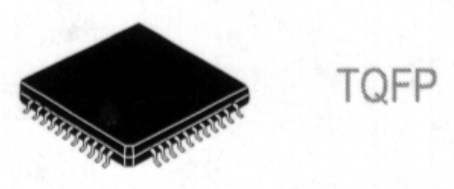

у вас этот корпус
рисунок 5.png

hatr3d писал(а):вы так спрашиваете.. хорошо знакомы с этой платой? Что можете посоветовать?
была такая плата и сейчас ещё пару хочу спаять, но вам же вроде Radus уже подсобил, в чём вопрос?
Последний раз редактировалось baru 01 фев 2014, 20:28, всего редактировалось 1 раз.
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Sanguinololu

Сообщение hatr3d » 01 фев 2014, 19:15

мы его завели. т.е. он прогой определяется, показывает температуру с термисторов. а вот концевики не пашут. как не подключай - тригеред и все тут.
hatr3d

Сообщения: 17
Зарегистрирован: 06 ноя 2013, 13:59

Re: Sanguinololu

Сообщение baru » 01 фев 2014, 20:03

hatr3d писал(а):мы его завели. т.е. он прогой определяется, показывает температуру с термисторов. а вот концевики не пашут. как не подключай - тригеред и все тут.
попробуем диагностировать. вопрос 1: концевики механические нормальнозамкнутые?
в свою очередь у меня интерес, скажите, какие полевики на вашей плате?
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Sanguinololu

Сообщение how_eee » 02 фев 2014, 05:27

Ну вот Вы ууу....
Читайте соседние темы, пользуйтесь поиском.

Добавлено спустя 4 минуты 36 секунд:
Читать вот отсюда forum107/topic12917-1875.html#p292748
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Sanguinololu

Сообщение baru » 02 фев 2014, 12:46

how_eee писал(а):Ну вот Вы ууу....
Читайте соседние темы, пользуйтесь поиском.

Добавлено спустя 4 минуты 36 секунд:
Читать вот отсюда forum107/topic12917-1875.html#p292748
полевики, скажите какие на плате полевики :RTFM:
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Sanguinololu

Сообщение RaiKage » 02 фев 2014, 13:08

baru писал(а):
how_eee писал(а):Ну вот Вы ууу....
Читайте соседние темы, пользуйтесь поиском.

Добавлено спустя 4 минуты 36 секунд:
Читать вот отсюда forum107/topic12917-1875.html#p292748
полевики, скажите какие на плате полевики :RTFM:


Какая разница? Если очень надо, посмотрите в описании платы на википедии.
Лучше почитайте то, что вам порекомендовал how_eee, нужно перешить плату, иначе у вас концевики и направление оси х работать не будут. С остальным сами разберётесь. Ещё нужно будет реле на подогрев кровати ставить. Иначе намучаетесь с перегревом платы.
Надо уже свести всё в одну тему по этой плате.
ABS 1,75мм для форумчан. topic13675.html
RaiKage

Сообщения: 129
Зарегистрирован: 30 авг 2013, 18:51
Откуда: Санкт-Петербург
прог. языки: asm

Re: Sanguinololu

Сообщение hatr3d » 02 фев 2014, 16:28

а кто может помочь перепрошить в питере? Всмысле програматор нужен. а то с китая долго ждать..
hatr3d

Сообщения: 17
Зарегистрирован: 06 ноя 2013, 13:59

Re: Sanguinololu

Сообщение RaiKage » 02 фев 2014, 16:36

hatr3d писал(а):а кто может помочь перепрошить в питере? Всмысле програматор нужен. а то с китая долго ждать..


В принципе, я могу помочь. Напиши в личку.
ABS 1,75мм для форумчан. topic13675.html
RaiKage

Сообщения: 129
Зарегистрирован: 30 авг 2013, 18:51
Откуда: Санкт-Петербург
прог. языки: asm
