Решил напечатать колечко небольшое. Скачал, поставил печатать. Когда напечатал, понял, что с масштабом что-то не то (сильно уменьшил модель). Внутренний диаметр получился 9,5 мм. Даже на мизинец мне не налезло ((

Модель должна выглядеть так:

Разработка ПО для принтера продолжается.

Раньше УП программу для принтера я составлял так:


А сейчас так. В видео ниже, так же видно как программа справляется с большими STL файлами.

Тестирую принтер, печатаю всякие разные вещи.
Например, сапожок.
Вот что из этого получилось:

Слева - изображение 3D модели.




С сапожком напечатал так же «Звезда моря (Мария) - реплика»

на форум между прочим и несовершеннолетние заходят...

так это же искусство )
теме переименовал

Достойно! Весьма! Но жаль, что коммерческий проект.

А есть на форуме "опенсорсные" SLA-самоделки?
Хочу сделать на базе DLP-проектора и с титаноксидной пленкой на дне, чтобы быстро "как в терминаторе" росло.

И еще близлежащий вопрос, простите за флуд: правда, что рецептура фотополимеров - это коммерческая тайна всегда. Т.е., ясно, что в гараже его не сваришь, но если бы рецептура была открытой, то явно (благодаря китайским товарищам) все должно было бы быть подешевле, чем 100$ за литр с доставкой

А что это за плёнка такая ? Титаноксидная ?

Если я ничего не напутал, именно с помощью нее (teflon flex) на англоязычных форумах, положив на дно ванны, добиваются безотрывного роста как в дорогих carbon-принтерах с их clip-слоем. Позже найду ссылки.

Barban писал(а):Если я ничего не напутал, именно с помощью нее (teflon flex) на англоязычных форумах, положив на дно ванны, добиваются безотрывного роста как в дорогих carbon-принтерах с их clip-слоем. Позже найду ссылки.

Нет титан оксидная пленка это другое, ее пока никто не успел протестировать, только высказывали идеи на buildyourownsla форуме, тефлон он же, фторопласт или по полному фторсодержащий полимер это совсем другое вещество. Пока непрерывно получилось только у карбона, плюс умельцы смогли добться похожего эффекта на обычном кремнеорганическом силиконе(парень с форума б9 и какой то китайсий студент) но с одной оговоркой, площадь слоя должна быть минимальная. У карбона какой то очень дорогой teflon марки AF, который из гаражных мастеров никто пока не успел достать на пробу. Ну а Sergiv заинтриговал на форуме специальной смазкой для непрерывного роста на видео. Сергей, получилось что нибудь из этого на практике?

traliman писал(а): Сергей, получилось что нибудь из этого на практике?

Неа, кроме того видео я не экспериментировал. У меня принтер не может слой целиком засветить )

Продолжая потихоньку собирать.
Вот столько проводов приходит к главной плате 3D принтера.



Вот так выглядят менюшки, одно из них сервисное.
А именно, это сервисное. В этом меню отображаются состояния концевых датчиков, можно управлять вручную шаговыми моторами.



В этом меню отображается серийный номер принтера, версия ПО, и время работы лазерного диода.

Вижу у вас там ПЛИСина стоит, лазером управляет?

Да, именно. Только благодаря этому удалось добиться стабильности "выстрелов" лазера в заданную точку без дребезга )

частота "выстрелов" порядка 50-70 МГц)

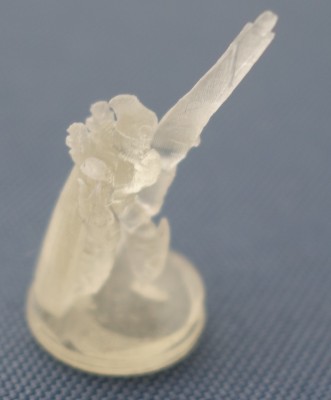

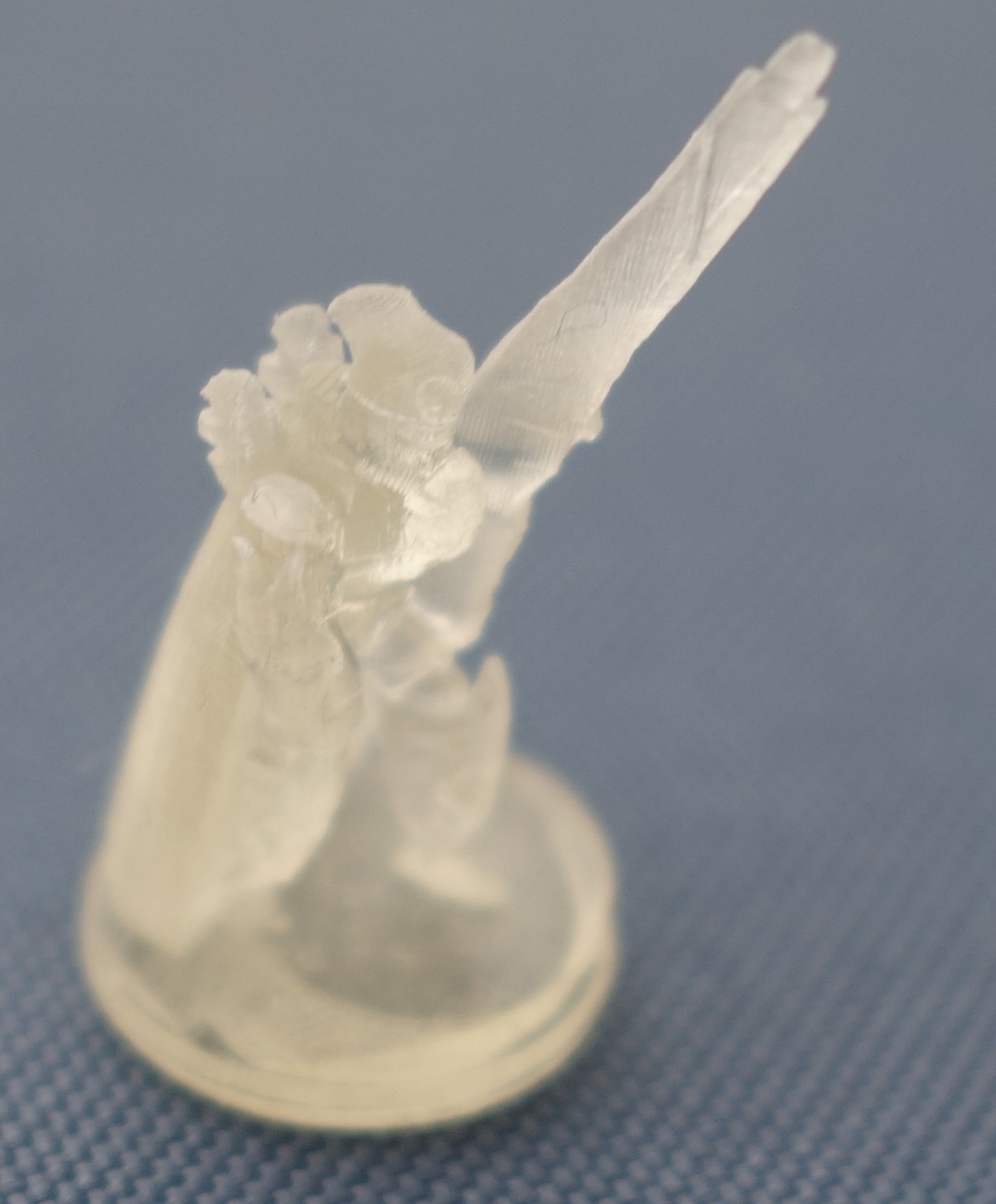

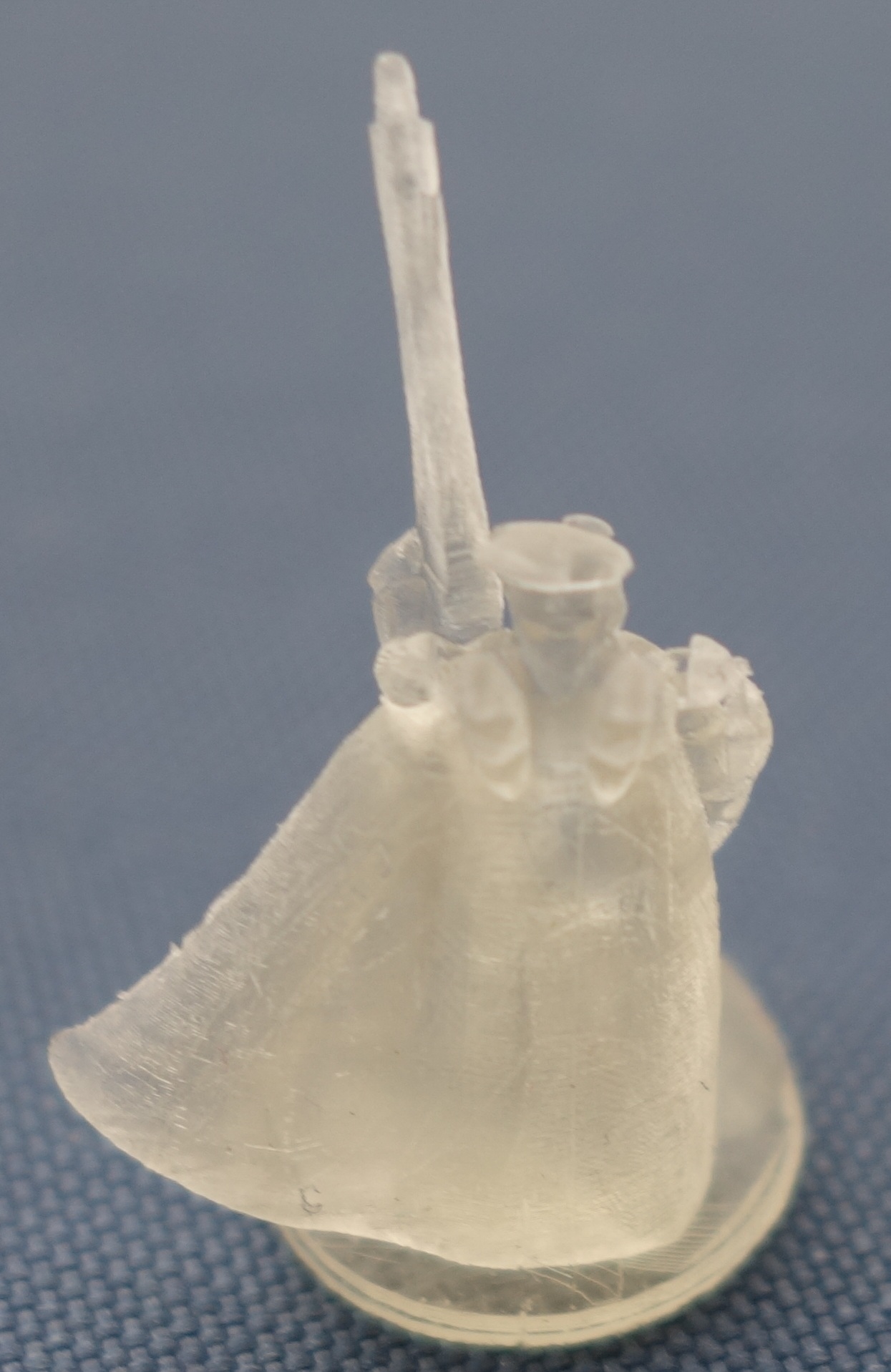

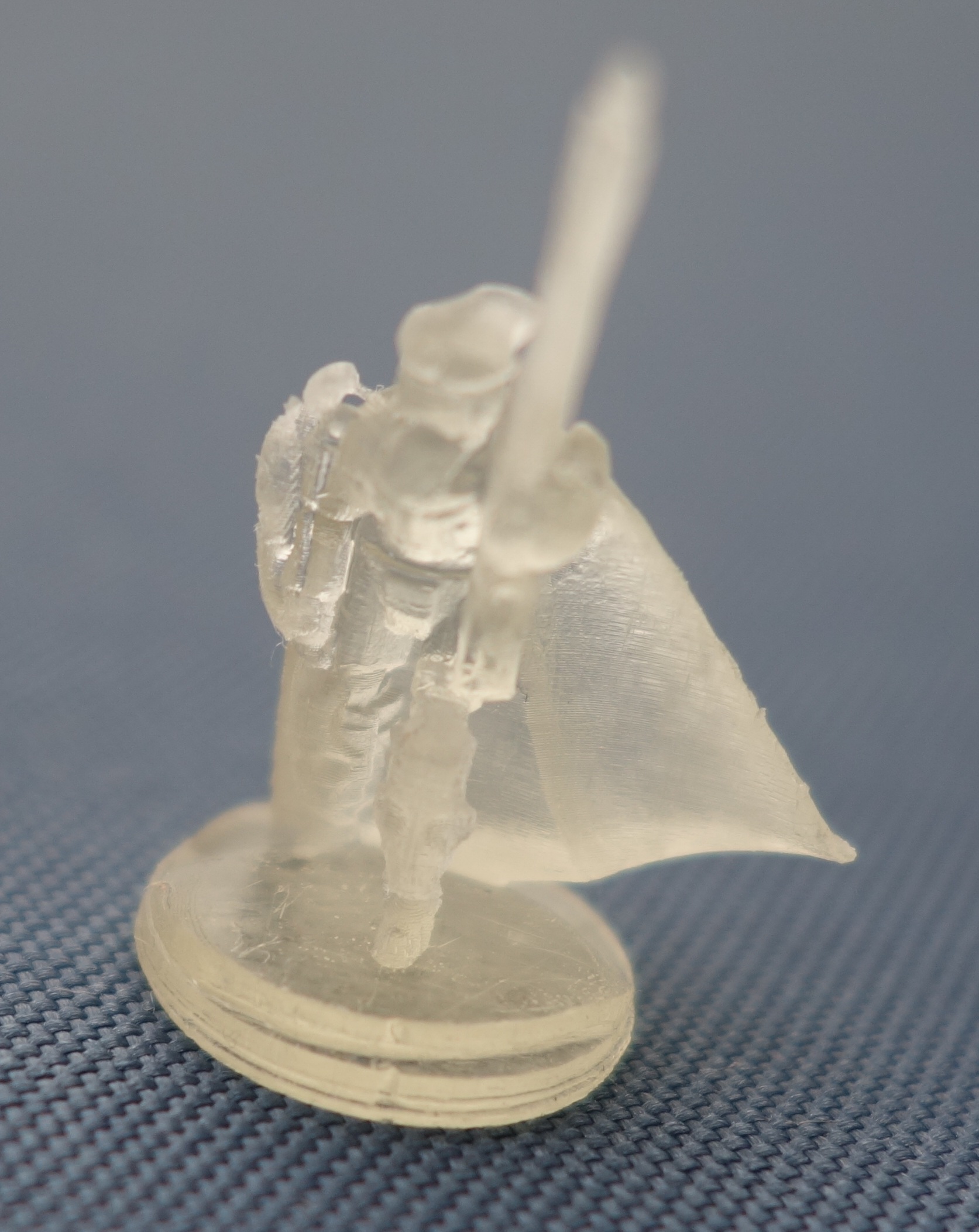

Напечатал ещё одного персонажа, от куда он , правда, не знаю.





Единственное, что с высотой персонажа, видимо, ошибся. Вместо 32 мм в высоту, он получился 25 ) Но это легко поправимо

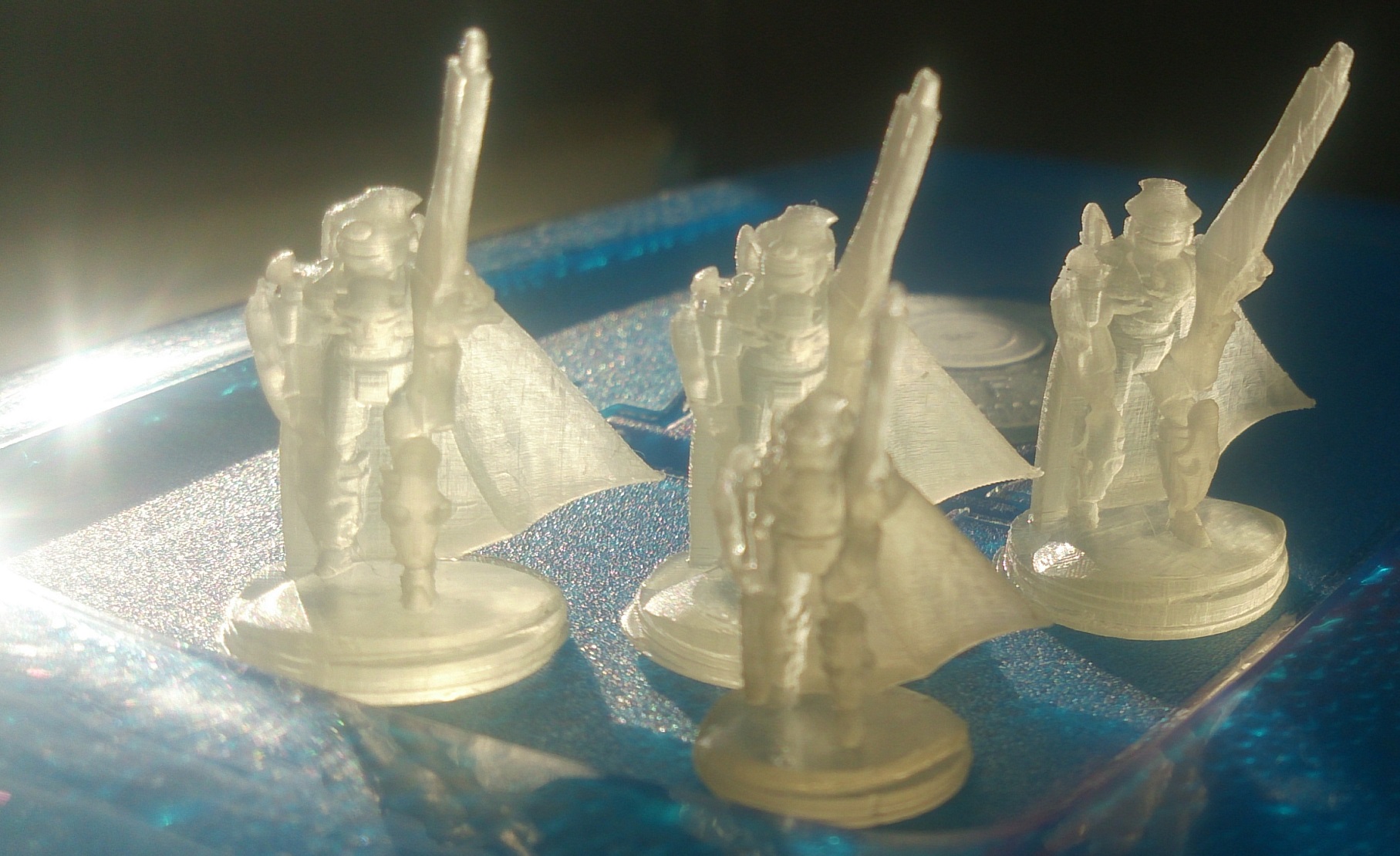

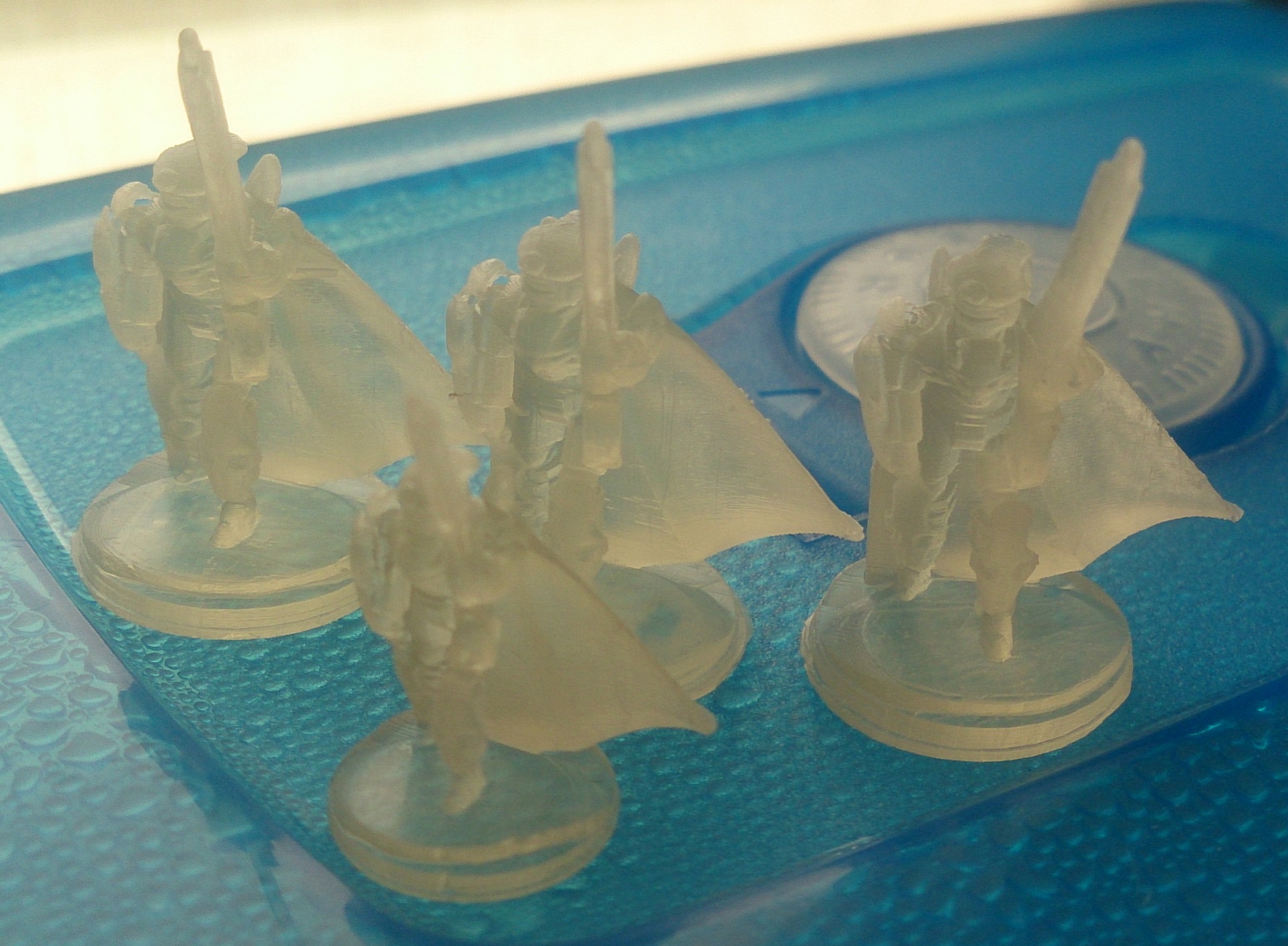

Но, потом напечатал малышу тройку более высоких друзей.

Вот кораблик )

Как-то наткнулся на пост на 3D today, в котором говорится, что на 3D принтере напечатали крошечную модель корабля.
Я со своим творением решил не отставать и тоже напечатал кораблик. Еле нашёл модель, уменьшил её до 69 мм в длину, что на 10 мм меньше,чем у дорогого принтера - конкурента.

В итоге печатал бисмарк, добавив на палубу произвольных элементов.

Модель выглядит так:


После печати, без очистки полимера, модель выглядит так:


Я задал следующие настройки для резки слоя:
Разрешение XY - 10 мкм
по Z - 18 мкм
Модель печаталась примерно 7,5 часов.
Без гравировки своего сайта мне уж никак было не обойтись ))) Зубочистка лежит для масштаба
















Скажу, что очень сложно работать с такими мелкими изделиями. Всё так и норовит отломаться. Например, часть ограды сломал, стволы орудий.
