датчики на ось Z (отделено от Модели для печати 3D)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Екатеринбуржец » 31 янв 2014, 20:48

Наконец-то разобрался! Семь потов сошло... Работает. Автоустанавливается.
А вот хрен там. Рано радовался.
В левой части стола нормально печатает а в правой после 3 слоя стабильный сдвиг по Y всегда на одну и туже величину - длина детали.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Екатеринбуржец » 05 фев 2014, 18:34

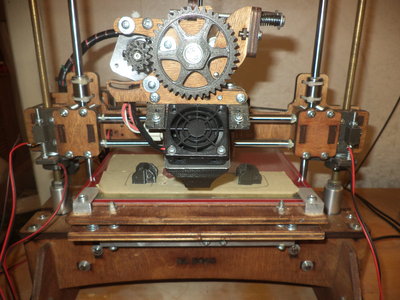

В общем все дело было в датчике. Поставил два последовательно. Теперь все в норме.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение SDimok » 16 фев 2014, 18:43

Екатеринбуржец писал(а):В том то и дело. Я пробовал настроить новую прошивку в части AUTOLEVELING
По видеоинструкции http://www.youtube.com/watch?v=6msLOR_EfKc
Не выходит.
То что там пишет автор https://github.com/ErikZalm/Marlin после машинного перевода для меня наполовину непонятно.
Приходится только на чужие мозги рассчитывать :)

Вот, настроил по инструкции автора

Может смогу чего подсказать?
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Екатеринбуржец » 16 фев 2014, 21:07

Я тоже все настроил. Хоть и без сервы но меня устраивает. Вставил в слайсер соответствующие команды и он автоматом ждет пока прогреется стол, потом проводит зондирование, пока он это делает прогревается экструдер. Довольно удобно. Не надо мучиться с постоянной настройкой.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Naruto » 16 фев 2014, 21:09

http://www.ifm.com/obj/ifm-OID200-PMDline-ru-13-n.pdf
Простмте чайника , если предлагаю глупость :), никто не пробовал в качестве концевика лазерные датчики , вроде того, что по ссылке( это не рклама) просто так проще объяснить.
Я правда так и не понял какова точность этого датчика....
Там умних есть и попроще датчики... выдающие как концевик только два сигнала разомкнуто или замкнуто.
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение SDimok » 17 фев 2014, 03:36

Екатеринбуржец писал(а):Я тоже все настроил. Хоть и без сервы но меня устраивает. Вставил в слайсер соответствующие команды и он автоматом ждет пока прогреется стол, потом проводит зондирование, пока он это делает прогревается экструдер. Довольно удобно. Не надо мучиться с постоянной настройкой.

Мне кажется, что зондирование нужно делать когда прогрет и стол и экструдер
иначе тепловое расширение повлияет на зазор
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Екатеринбуржец » 17 фев 2014, 09:29

Так из прогретого экструдера пластик течет.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение SDimok » 17 фев 2014, 10:37

Екатеринбуржец писал(а):Так из прогретого экструдера пластик течет.

Ну да, не подумал
хоть до 150 разогреть тогда.
Сегодня померю зазоры на холодный и на разогретый
сравню
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение karabas2011 » 18 фев 2014, 12:22

Господа у вас Z ноль на прогретой кровати одинаков при вкл и выкл кровати?
У меня при подаче 10А кровать умудряется изменять высоту - становится выше.
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Екатеринбуржец » 18 фев 2014, 12:43

У меня нагреватель прижат к столу несьемным стеклом. У стекла коэффициент расширения низкий. Так что если зазор и меняется я этого не вижу при печати.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение SDimok » 18 фев 2014, 19:23

karabas2011 писал(а):Господа у вас Z ноль на прогретой кровати одинаков при вкл и выкл кровати?
У меня при подаче 10А кровать умудряется изменять высоту - становится выше.

у меня меняется примерно 0.15-0.2 причем когда были пружины, менялось вообще хаотично.
Так что постоянно приходилось крутить гаечки.
Я на холодном принтере зазор настраивал линейкой железной, а когда прогревалась кровать и экструдер,
лист бумаги тока тока входил.
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Dimon372 » 26 фев 2014, 15:24

А ктонибудь пробовал датчики Хола ставить типа таких или оптические типа таких
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Екатеринбуржец » 26 фев 2014, 19:53

"Не надо плодить сущности" цитата. Хрен знает чья. Но правильная - зачем усложнять?
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Naruto » 26 фев 2014, 21:07

Dimon372 писал(а):А ктонибудь пробовал датчики Хола ставить типа таких или оптические типа таких

Оптические все такие ставят, если на РАМПС 1,4(я заказал себе такие, для новых мозгов на РАмПСЕ) а на GEN6 идут опртические идут без платы (там распайка уже есть на плате и можно/нужно подтыкать напрямую, тоже прикупил, когда у одного нога отвалилась, пока шли, починил резистор :) )
Про датчик Хола не скажу (я даже не знаю точно , что это такое :D , вроде такие стоят в машинах под капотом, измеряют вращение валов , не?)
По оптике есть засада, на ось Z, что ни будь бесконтактное неплохо бы (типа лазера привесить его на каретку и все вопрос с автоуровнем решен), а народ уперся в концевики, микрикии и оптодатчики на направляющих и не хочет опытов с лазерами, я бы купил, но познания в радиоэлектронике - практически НОЛЬ, а в физике - школьный курс давно позабытый, проще ручками подкрутить уровень первого слоя в начале печати :), чем прикрутить на ГЕН6 лазерный датчик на Z.
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: датчики на ось Z (отделено от Модели для печати 3D)

Сообщение Dimon372 » 27 фев 2014, 01:13

Naruto писал(а):Оптические все такие ставят, если на РАМПС 1,4(я заказал себе такие, для новых мозгов на РАмПСЕ)
А как у них с точностью(повторяемость)? Лучше чем у микриков? Интересен именно опыт установки и настройки. Как оно ставится и т.д.
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург
