Попробуй поменять шпули оси X и Y местами. Такое предположение что по оси Y шпуля кривая напечаталась.

icehardy писал(а):это может быть от раскачки стола
он как бы крутится
попробуй на маленькой скорости печатать

Куда уж меньше? всего 30 мм сек.
Как еще можно раскачку стола проверить? Напечатать деталь слева стола и справа стола, амплитуда раскачки по краям должна быть больше чем в центре ?

PS: Попробовал перевернуть ремень гладкой стороной - результат не изменился.

Попробуй ослабить ремень
Попробуй поменять шпули местами.
У ме ня такое было на тросика с распечатонной шпулей, которая точно была овальная. Тросик был натянут как струна. Возможно и это дало перекос на ось двигателя

Вчера весь вечер пытался определить в чем причина.
- проверил, ослабление или натягивание ремня - никак не влияет
- попробовал перевернуть ремень на Y, чтоб гладкой стороной по подшипнику - не помогло
- отрегулировал более точно расстояние между валами Y, чтоб подшипники не подклинивало - не помогло
- заменил драйвер на оси Y - тоже никаких изменений
поменять шпули местами еще не пробовал надо будет обязательно проверить.

Дальше... попробовал менять скорость и получилось вот что:

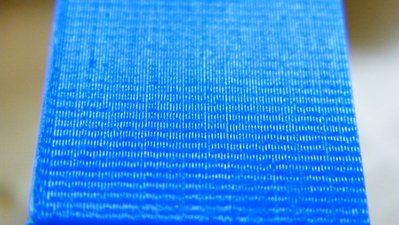

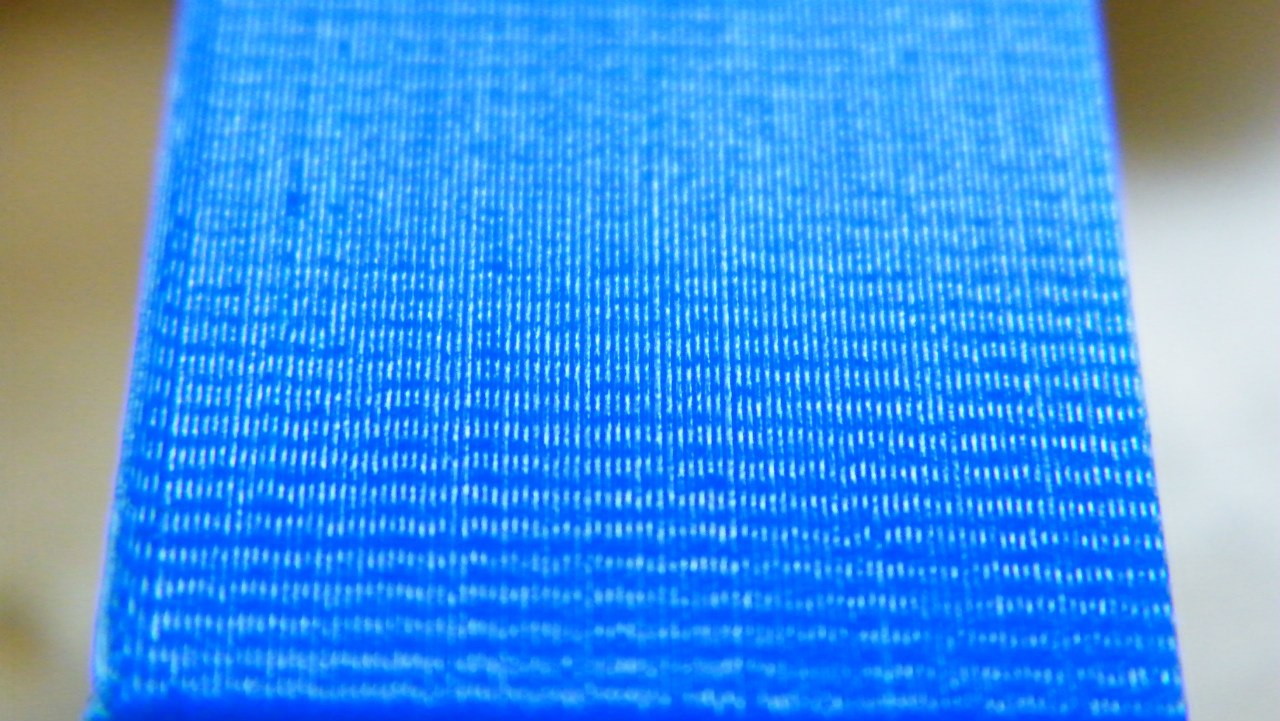

При скорости 30 мм сек эта рябь на оси Y, а ось Х гладкая

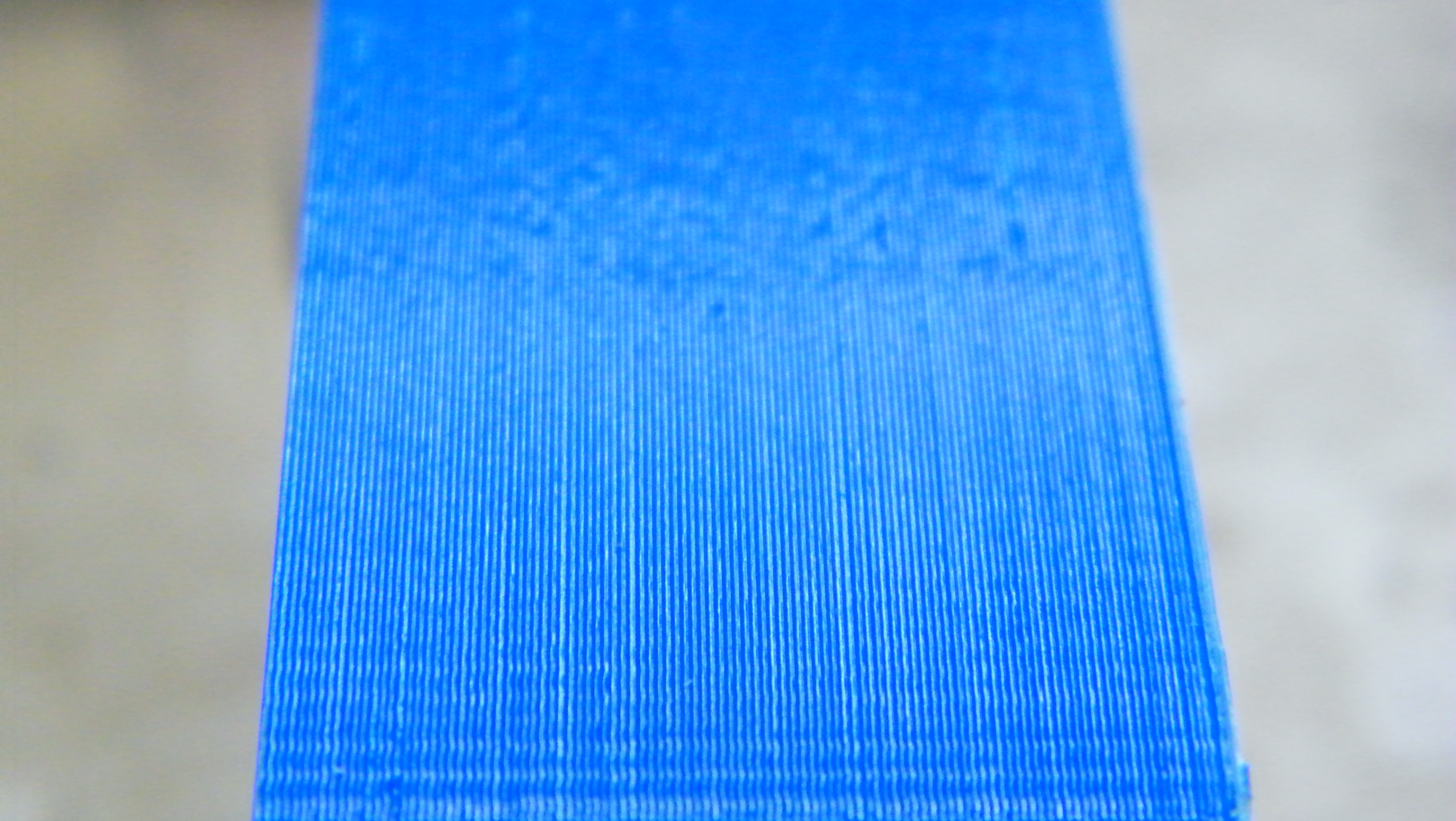

Увеличил до 45 мм сек, рябь на Y пропала но появилась теперь на оси X
Сделал 60 мм сек, на обеих осях пропала рябь, но теперь появились резонансы - звон на углах 90 градусов.

Такое впечатление, что рябь это резонанс частоты шагов ШД и скорости перемещения оси.

надо увеличивать жесткость конструкции

sagri писал(а):надо увеличивать жесткость конструкции

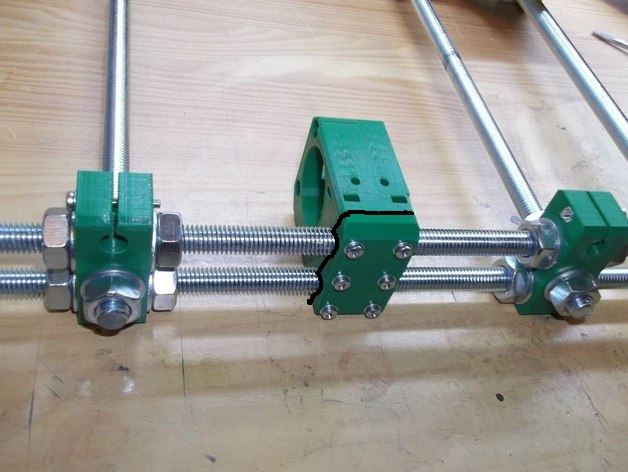

Все началось с того что я увеличил жесткость конструкции, сделал более массивное основание и появилась эта рябь !!!
http://www.thingiverse.com/thing:281239

icehardy писал(а):это может быть от раскачки стола
он как бы крутится
попробуй на маленькой скорости печатать

или подшипник какой то подклинивает

напечатай стенку в один проход и погляди на свет - волны это изменение подачи или вихляние головы?
скорость на период влияет?

Если есть изменения от скорости то скорее всего вибрации от ШД передаются на каркас. И изза разных длин осей они и вибрируют на разных скоростях.
попробуй проложить резиновую прокладку (1мм) в месте соединения двигателя со шпильками.

Что удивительно - поднял скорость с 40 до 80 и почти пропал "звон"... Правда появились другие косяки которых при 40 не было. Например сдвинулись слои, но както странно, то есть стенка гдето внутри раздалась по длине на полмилиметра, один угол нормальный а второй с определенной высоты сдвинулся на полмиллиметра.

Екатеринбуржец писал(а):Что удивительно - поднял скорость с 40 до 80 и почти пропал "звон"... Правда появились другие косяки которых при 40 не было. Например сдвинулись слои, но както странно, то есть стенка гдето внутри раздалась по длине на полмилиметра, один угол нормальный а второй с определенной высоты сдвинулся на полмиллиметра.

Звон никуда не пропал просто волны растянулись в 2 раза по длине

Добавлено спустя 1 минуту 54 секунды:
А я кажется победил свои волны, поставил мотор на 400 шагов на Y и волны пропали.
Точней я думаю резонанс этот ушел в более низкую скорость.
Осталось победить эти волны по оси Х, там они на скорости 45 мм сек...
