Второй принтер: клон Ultimaker

Сообщение Григорий » 01 июн 2013, 16:55

Всем снова привет!

Строю второй принтер, на сей раз это клон Ultimaker. Похожая тема уже была, но все же моя конструкция чуть-чуть отличается от оригинального Ultimaker и от клона Pirahna.

Тут буду выкладывать фото сборки, надеюсь, что кому-то это будет интересно.

Большая часть комплектации у меня уже есть.

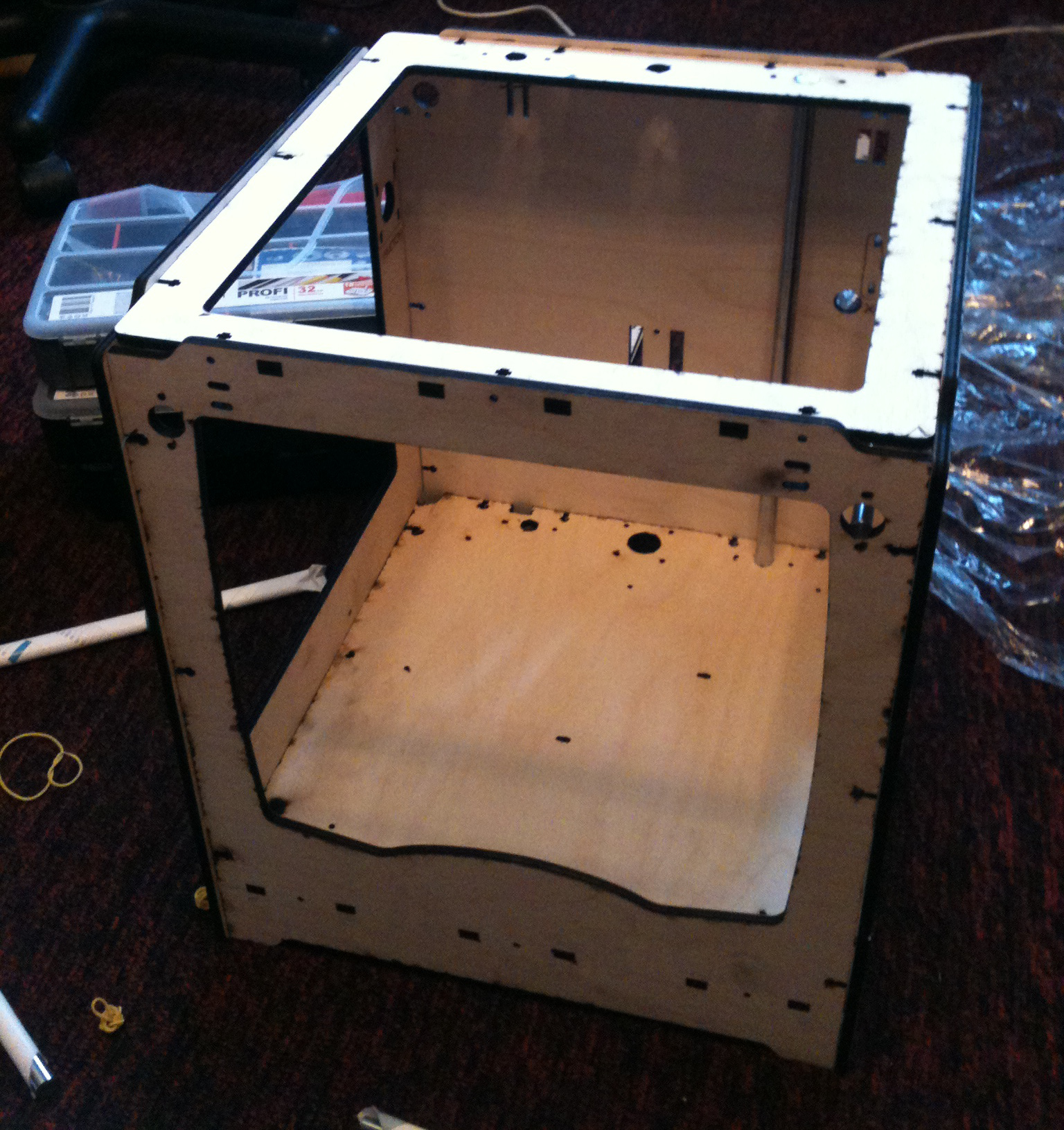

Для затравки корпус.

DIY Ultimaker clone
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Второй принтер: клон Ultimaker

Сообщение how_eee » 01 июн 2013, 22:02

Затравка не сработала. Для затравки бы лучше написал что там будет особенного. Чем будет отличаться.
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Второй принтер: клон Ultimaker

Сообщение Григорий » 03 июн 2013, 23:15

Главным образом второй экструдер и кое что по мелочи.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Второй принтер: клон Ultimaker

Сообщение SkyStorm » 04 июн 2013, 01:15

Вопрос не по теме, а где берешь хорошую фанеру?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2679
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Второй принтер: клон Ultimaker

Сообщение Григорий » 04 июн 2013, 10:17

Этим занимался человек с лазером. Я только изображения деталей ему передал.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Второй принтер: клон Ultimaker

Сообщение SkyStorm » 04 июн 2013, 14:33

А есть возможность его спросить?
А то я замучился лазером резать обычную березовую, кривая и с сучками :(
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2679
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Второй принтер: клон Ultimaker

Сообщение Sherkon » 04 июн 2013, 19:23

Давно читаю форум и очень хочу собрать принтер тоже хотел Ultimaker но хотелось бы с двумя экструдерами чтобы печатать ПВА пластиком опоры поддержки это и останавливало - так как принтеров у меня еще не-было ваша тема мне очень интересна! Думаю тоже начинать уже строить.

Главным образом второй экструдер

У вас уже есть идеи как построить со вторым экструдером? какие комплектующие будете заказывать?
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: Второй принтер: клон Ultimaker

Сообщение Григорий » 04 июн 2013, 22:11

Пока узнал, что это березовая ФК 2/2 шлифованная.

Добавлено спустя 52 минуты 41 секунду:
С первого взгляда со вторым экструдером все просто, тем более что в ультимейкере для этого уже все приготовлено. Я заказал на сайте ультимейкера горячую часть экструдера, вторую буду изготавливать по ней, как по образцу.

В корпусе, который выложен в открытый доступ, надо дополнительные отверстия проделать чтобы подающий механизм закрепить. На тех, что продаются, это уже сделано.

Но там есть и свои подводные камни. Например подтекание из второго экструдера, когда первый печатает. Частично, насколько я знаю, это решается уменьшением диаметра сопла.

На поддержку сейчас больше на PLA ориентируюсь.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Второй принтер: клон Ultimaker

Сообщение Sherkon » 05 июн 2013, 14:56

электроника будет на ramps 1.4 ?
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: Второй принтер: клон Ultimaker

Сообщение Григорий » 05 июн 2013, 15:10

Ultimaker electronics rev 1.5.6, в принципе это ramps.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Второй принтер: клон Ultimaker

Сообщение Григорий » 10 июн 2013, 21:50

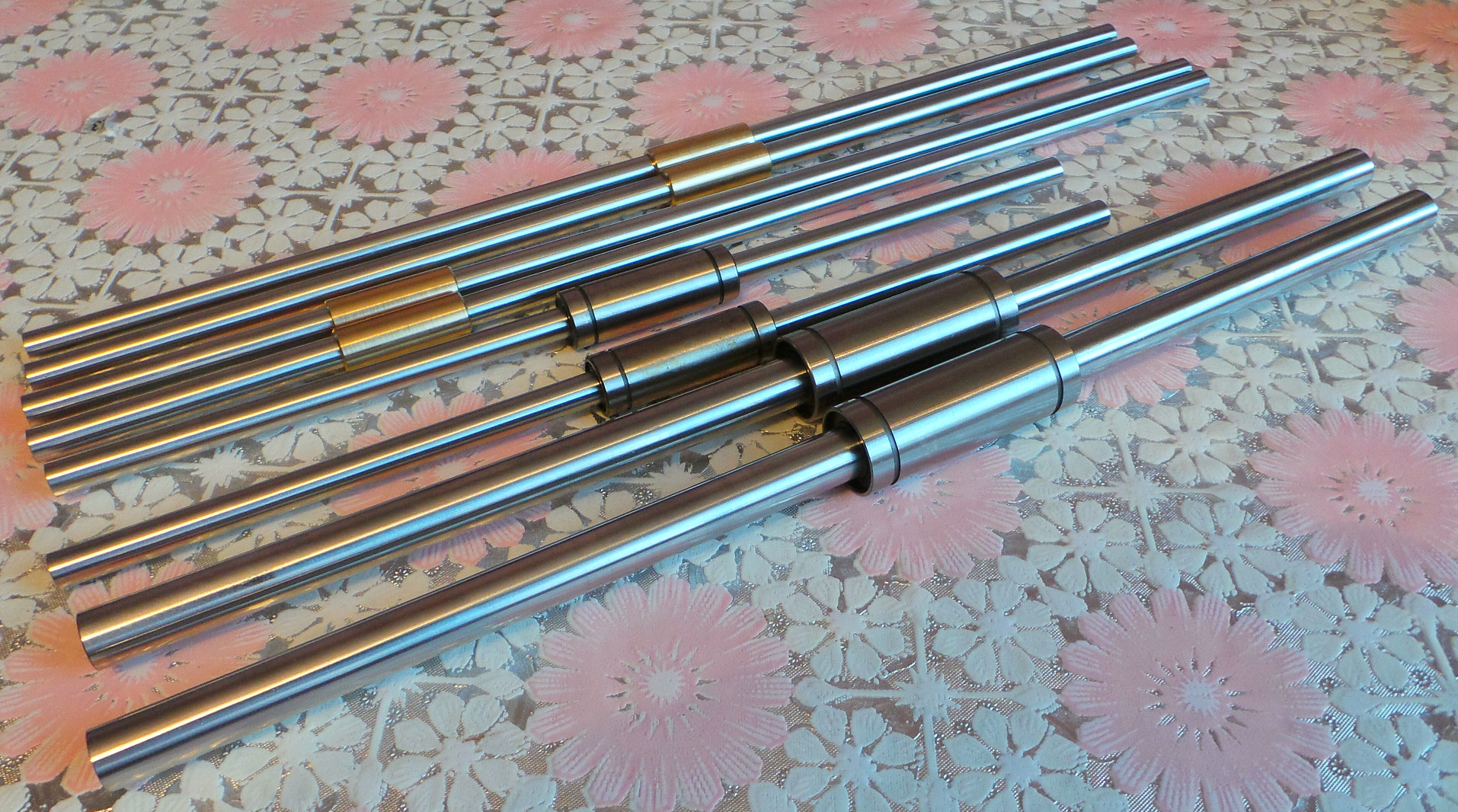

А вот и направляющие готовы.
Направляющие
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Второй принтер: клон Ultimaker

Сообщение Григорий » 14 июн 2013, 17:52

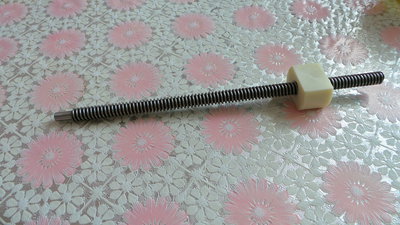

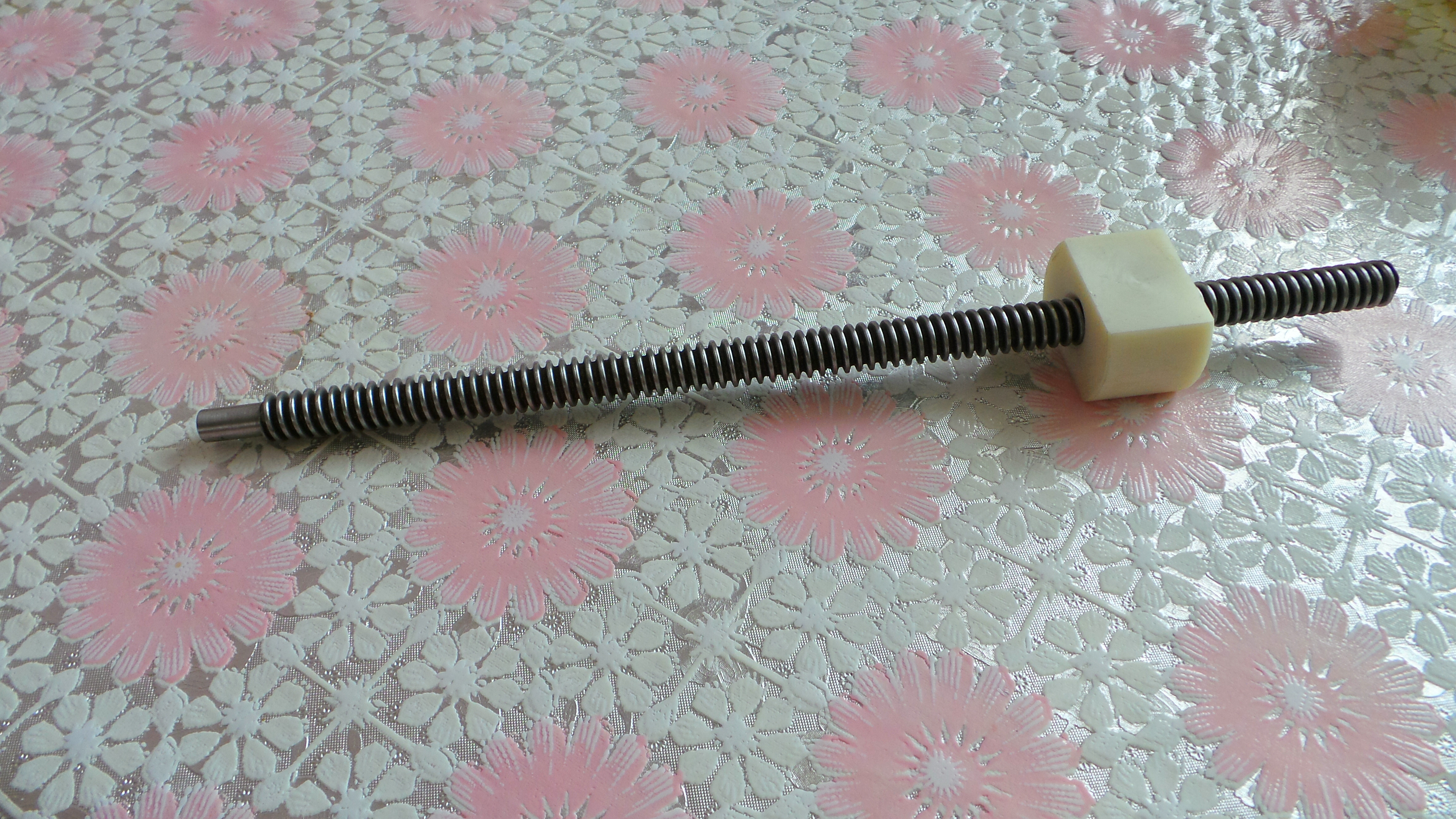

Приехал винт с гайкой из PureLogic.
Винт и гайка


Первый раз вижу трапецеидальную резьбу близко, всегда думал, что грани резьбы острые, а тут как бы сглаженные.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Второй принтер: клон Ultimaker

Сообщение mVit » 21 июн 2013, 18:38

А где можно прикупить детали корпуса?
Или взять чертежи для резки?
И список комплектующих...
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: Второй принтер: клон Ultimaker

Сообщение faeton13 » 22 июн 2013, 17:13

SkyStorm писал(а):А есть возможность его спросить?
А то я замучился лазером резать обычную березовую, кривая и с сучками :(

шлифованная 2/2 - нормально покупается- правда надо поискать. и смотреть чтобы лист был относительно ровный, или попросить достать из пачки новый.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Второй принтер: клон Ultimaker

Сообщение Григорий » 23 июн 2013, 06:56

mVit писал(а):А где можно прикупить детали корпуса?
Или взять чертежи для резки?
И список комплектующих...


Здравствуйте!

Детали для резки можно заказать в конторе или фирме, занимающейся лазерной резкой по фанере.
Чертежи см. тут
http://www.thingiverse.com/thing:13571 -- это официальные, предпоследняя кажется версия. Я делал по ней.
http://www.thingiverse.com/thing:54027 -- неофициальные чертежи DXF.

Список комплектующих закрытый. Я восстанавливал по чертежам, не факт, что не ошибся где-то. После окончательной сборки будет ясно.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave
