Григорий, вы сказали

Григорий писал(а):Направляющие у меня 8 мм и 12 мм, в оригинале 6 мм, 8 мм и 12 мм.

А чертежи дорабатывали чтобы экструдер и крепления подходили под 8мм направляющие? Подшипник на 8 - уже 15мм получается же

Да, увеличил до 14.8 мм. Лучше думаю до 14.7 мм.

Григорий писал(а):Подойдет для того, чтобы начать. Это не официальный список и в нем не вся нужная информация. К примеру, нет количества зубьев на приводных ремнях.

20 зубьев

Добавлено спустя 13 минут 9 секунд:
тоже строю сейчас клон, благо оригинал под рукой. из запланированных изменений: подача пластика как на ультимекере2 валом двигателя, а не через шестерню; обдув модели при печати (довести до ума http://www.thingiverse.com/thing:17768 либо как на ульти2); некоторые детали напечатать, а не вырезать.

Тоже думаю собирать его, по причине разочарования сильной вибрации стола в принтрботе.
Можете скинуть список материалов/ссылки?
Материал для корпуса какой толщины? Я думаю делать его из акрила порытого слоем алюминия (используют в антивандальной рекламе)

3D-Лёха писал(а):тоже строю сейчас клон, благо оригинал под рукой. из запланированных изменений: подача пластика как на ультимекере2 валом двигателя, а не через шестерню;

Был в доступе CUBE 3D, я разобрал головку, там тоже с вала подача прутка. Себе так же сделал, у меня мотор мощный 2.5А, но на драйвере stepstick`a стоит ограничение где то в 1А . Пока просто без нагревателя прогонял пруток- тянет мощно. Подключу вскоре нагреватель, посмотрю что в итоге
Сразу подумал- зачем такие заморочки с шестернями...

С шестернями есть смысл заморачиваться на вейде, поскольку так можно сильно сократить вес экструдера.
На боудене пофиг, но он далеко не всем нравится.

Rockman256 писал(а):Тоже думаю собирать его, по причине разочарования сильной вибрации стола в принтрботе.

неужели принтрбот так плох? а то я только планирую его делать.

noonv писал(а):

Rockman256 писал(а):Тоже думаю собирать его, по причине разочарования сильной вибрации стола в принтрботе.

неужели принтрбот так плох? а то я только планирую его делать.

имхо, плохое - все что имеет движущийся в горизонтальной оси стол.

noonv писал(а):

Rockman256 писал(а):Тоже думаю собирать его, по причине разочарования сильной вибрации стола в принтрботе.

неужели принтрбот так плох? а то я только планирую его делать.

Да не плох, но боюсь что через месяц-другой я выжму из него все что можно в плане качества и разрешения. (сейчас максимум что я смог - http://www.thingiverse.com/thing:179990 рост делал 3см, но при этом на чемодане не видно ручку и замки, а хочется чтобы и их было видно)
Просто есть желание подняться но более высокий уровень ( 0,05 может....) И тут нужно будет выбирать - или маленькая скорость или трясущийся стол со всеми вытекающими при заливке..
А если принтрбот строить решил - строй только у меня з-ки 12мм.
И кстати, если ты в москве - могу большинство деталей отдать, ибо тоже сначала хотел второй принтрбот строить.

Добавлено спустя 5 минут 51 секунду:

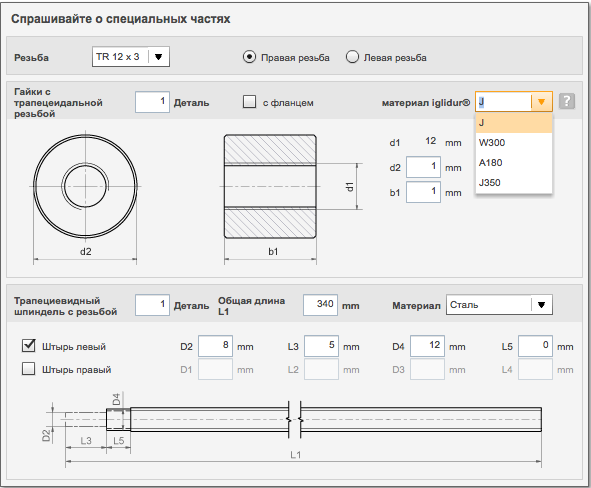

Нашел BOM LIST собственно возникает вопрос по трапецивидному штырю:
Верно ли я все выбрал (особенно в плане переходного диаметра... Я так понимаю что лучше на 8 мм переход сделать)? Какой метал лучше для этих целей брать?
Кто-нибудь уже заказывал у них материал? http://www.igus.ru/wpck/9737/customized_screwdrives

И, пожалуй, главный вопрос - какой макет брать за основы для нарезки?
http://www.thingiverse.com/thing:13571
http://www.thingiverse.com/thing:138063
http://www.thingiverse.com/thing:36837
??
Спасибо за ответы!

я с первого резал, третий - вообще не понять что.

http://www.thingiverse.com/thing:10009/#files - нормальные (вроде даже оригинальные) чертежи открывать в КоралДро

Xsenus писал(а):http://www.thingiverse.com/thing:10009/#files - нормальные (вроде даже оригинальные) чертежи открывать в КоралДро

у меня ни одни чертежи брать не хотели так как там всё в куче и надписи и линии реза. Поэтому плюнул и не стал резать вообще.

а подредактировать?

Подскажите, сколько по деньгам вышли комплектующие, включая корпус?

RaiKage писал(а):Подскажите, сколько по деньгам вышли комплектующие, включая корпус?

там суммартно порядка 700-800 долларов. ценник на корпус шибко зависит от того где резать и по чем договариватся (от 70 до 200 баксов)
есть "лишний" комплект кольцевых ремней.
