Re: Новичкам. Задай вопрос - получи ответ

Сообщение goodwind » 02 сен 2014, 22:40

Спасибо, буду пробовать..

Сделал сегодня пробную печать, немного огорчен - экструдер оторвал юбку и брим, я успел их выдернуть и он начал печатать этот куб
в результате он оторвал и его, но то что успел напечатать меня немного расстроило:

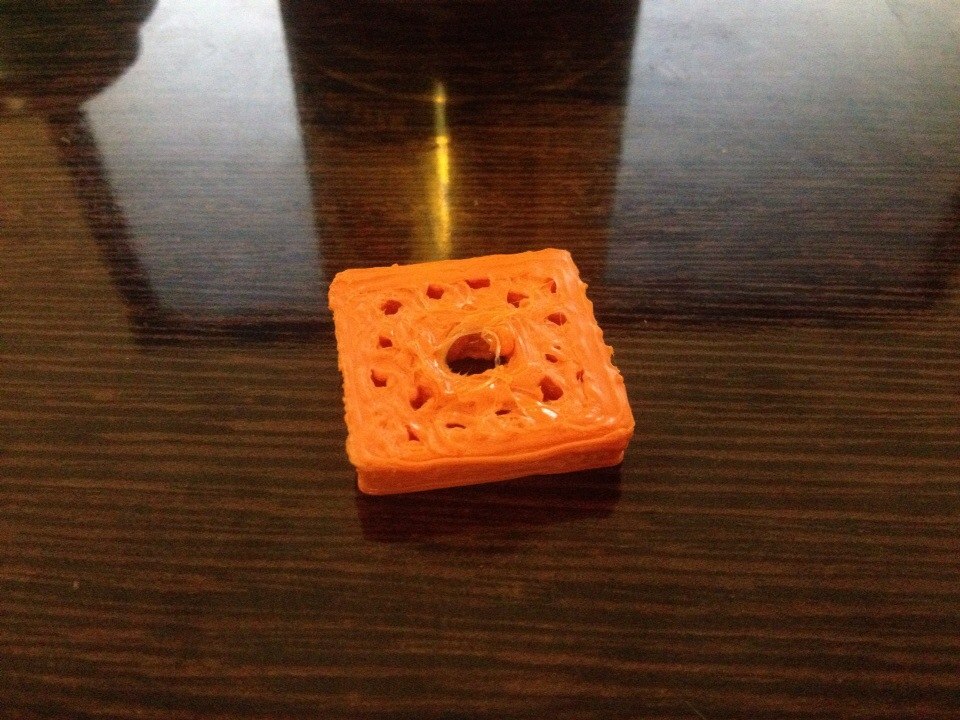

заливка шестигранниками как-то не задалась

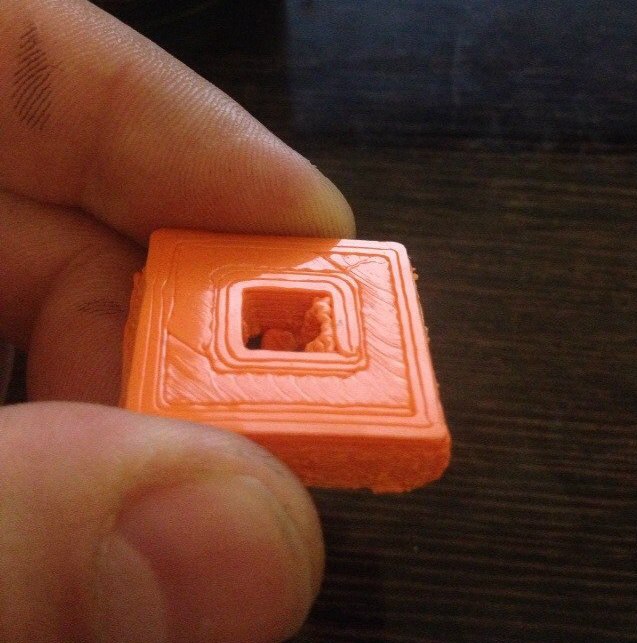

чем выше, тем больше

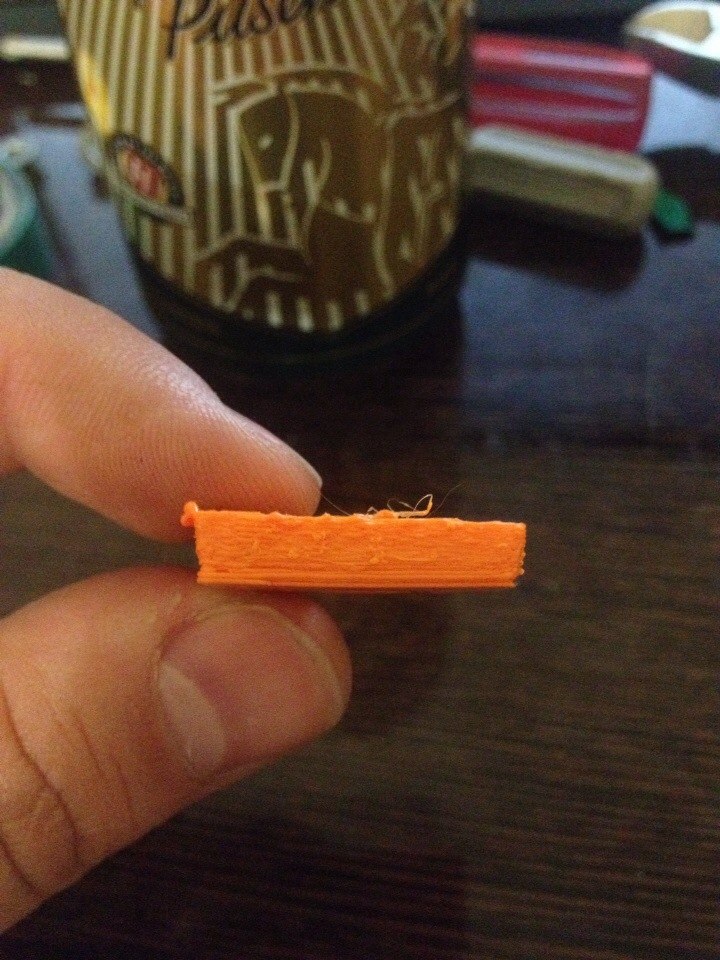

ну и для полноты картины


насколько я понимаю, проблема в излишнем пластике. Как уменьшить подачу? Флоурейт выставлен на 75%, никакого эффекта. Шаги на мм пластика откалиброваны, подает ровно столько, сколько указываю в репитер-хосте
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring

Re: Новичкам. Задай вопрос - получи ответ

Сообщение webkoder » 03 сен 2014, 12:06

goodwind, я точно не уверен, но возможно высота слоя слишком мала. Видно что сопло утюжит деталь. Проверь точность Z-оси.
webkoder

Сообщения: 47
Зарегистрирован: 17 янв 2014, 10:50
Откуда: Москва

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MAD_Deimon » 03 сен 2014, 12:35

goodwind, проверь вот что:
1) правильно ли работает ось Z? Отправь команду G1 Z10 и проверь на сколько мм фактически поднялась ось Z
2) влияет ли в действительности флоурейт, который ты регулируешь, на поток? В репитере два ползунка флоурейта.
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Mr.Klaus » 03 сен 2014, 16:30

Какова прочность напечатанных вещей? А то мне говорят что они очень хрупкие.
Mr.Klaus

Сообщения: 18
Зарегистрирован: 21 окт 2013, 14:32
Откуда: Казань
ФИО: Артур

Re: Новичкам. Задай вопрос - получи ответ

Сообщение goodwind » 03 сен 2014, 23:02

MAD_Deimon писал(а):goodwind, проверь вот что:
1) правильно ли работает ось Z? Отправь команду G1 Z10 и проверь на сколько мм фактически поднялась ось Z
2) влияет ли в действительности флоурейт, который ты регулируешь, на поток? В репитере два ползунка флоурейта.

это откалибровал, штангенцирулем мерял вплоть до нескольких соток пока не совпало почти тютелька в тютельку, правда на больших расстояниях тестил - по 40-50 сдвигал

webkoder писал(а):goodwind, я точно не уверен, но возможно высота слоя слишком мала. Видно что сопло утюжит деталь. Проверь точность Z-оси.

а какая оптимальная высота слоя для 0.35 сопла?
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MAD_Deimon » 03 сен 2014, 23:11

goodwind писал(а):это откалибровал, штангенцирулем мерял вплоть до нескольких соток пока не совпало почти тютелька в тютельку, правда на больших расстояниях тестил - по 40-50 сдвигал

а какая оптимальная высота слоя для 0.35 сопла?


Число шагов надо рассчитывать, а не измерять приблизительно при помощи штангена.
Например, если для оси Z используются шпильки М6, то за один оборот происходит перемещение на 1мм.
Т.е. для перемещения по оси Z на 1мм двигателю нужно сделать 3200 шагов. (200 шагов на оборот имеет двигатель, 1/16 микрошаг задает драйвер, итого 3200 шагов на оборот). Это число и нужно вписать в прошивку.
Вот калькулятор для осей http://prusaprinters.org/calculator/

Для сопла 0.35 оптимальная высота слоя 0.1 - 0.2 мм
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение goodwind » 03 сен 2014, 23:13

MAD_Deimon писал(а):Число шагов надо рассчитывать, а не измерять приблизительно при помощи штангена.

по расчетным перемещение было чуть меньше, чем надо. Поэтому отошел от расчетных и внес поправку
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring

Re: Новичкам. Задай вопрос - получи ответ

Сообщение obdiy » 04 сен 2014, 08:51

господа, не подскажите, где в прошивке марлин можно изменить corexy на corexz? знаю что в motion_control.ccp, но не знаю где именно. спасибо
obdiy

Сообщения: 114
Зарегистрирован: 18 сен 2013, 10:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение student_57 » 04 сен 2014, 23:09

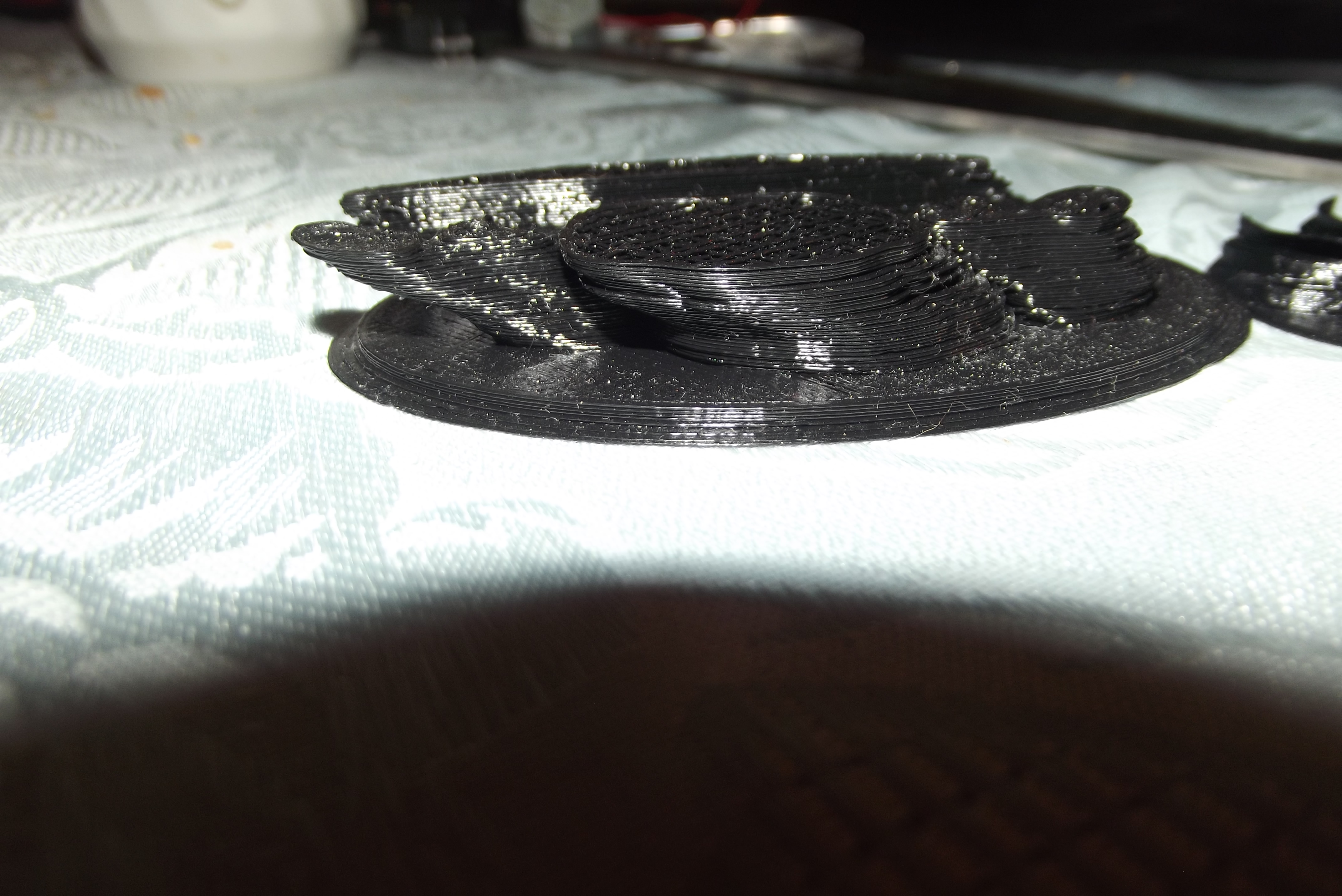

Всем привет, столкнулся с проблемой смещения слоёв по оси X.Смещение только по одной оси, механика выполнена аналогично с осью Y( ремень). Настройки EEPROM одинаковые... порой печать идёт нормально, потом через некоторое время смещение, потом сново смещение как бы возращается на нормальное место, бывает каждый слой начинает уходить... Подскажите в чём может быть проблема.
Вложения
student_57

Сообщения: 23
Зарегистрирован: 27 апр 2014, 01:17

Re: Новичкам. Задай вопрос - получи ответ

Сообщение obdiy » 04 сен 2014, 23:54

student_57 писал(а):Всем привет, столкнулся с проблемой смещения слоёв по оси X.Смещение только по одной оси, механика выполнена аналогично с осью Y( ремень). Настройки EEPROM одинаковые... порой печать идёт нормально, потом через некоторое время смещение, потом сново смещение как бы возращается на нормальное место, бывает каждый слой начинает уходить... Подскажите в чём может быть проблема.

проверь натяжение ремня. но скорее всего, просто надо подкрутить подстроечный резистор на драйвере этой оси. проблема стара как мир и решается за минуту
obdiy

Сообщения: 114
Зарегистрирован: 18 сен 2013, 10:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение student_57 » 04 сен 2014, 23:59

obdiy писал(а):
student_57 писал(а):Всем привет, столкнулся с проблемой смещения слоёв по оси X.Смещение только по одной оси, механика выполнена аналогично с осью Y( ремень). Настройки EEPROM одинаковые... порой печать идёт нормально, потом через некоторое время смещение, потом сново смещение как бы возращается на нормальное место, бывает каждый слой начинает уходить... Подскажите в чём может быть проблема.

проверь натяжение ремня. но скорее всего, просто надо подкрутить подстроечный резистор на драйвере этой оси. проблема стара как мир и решается за минуту


Спасибо! а как понять куда крутить резистор? смотреть по печати?
student_57

Сообщения: 23
Зарегистрирован: 27 апр 2014, 01:17

Re: Новичкам. Задай вопрос - получи ответ

Сообщение obdiy » 05 сен 2014, 00:16

student_57 писал(а):
obdiy писал(а):
student_57 писал(а):Всем привет, столкнулся с проблемой смещения слоёв по оси X.Смещение только по одной оси, механика выполнена аналогично с осью Y( ремень). Настройки EEPROM одинаковые... порой печать идёт нормально, потом через некоторое время смещение, потом сново смещение как бы возращается на нормальное место, бывает каждый слой начинает уходить... Подскажите в чём может быть проблема.

проверь натяжение ремня. но скорее всего, просто надо подкрутить подстроечный резистор на драйвере этой оси. проблема стара как мир и решается за минуту


Спасибо! а как понять куда крутить резистор? смотреть по печати?

можно просто гонять туда-сюда каретку, можно подкрутить, прогнать и попробовать руками сдвинуть. когда перестанет легко сдвигаться- попробовать печать
obdiy

Сообщения: 114
Зарегистрирован: 18 сен 2013, 10:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 05 сен 2014, 00:23

И ещё распространенная причина-помеха на проводку двигателя от параллельных проводов.Сам бился с такой проблемой,пока не убрал провода от движка в отдельные экраны.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 05 сен 2014, 00:59

шпильки могут прокручиваться
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение goodwind » 05 сен 2014, 10:00

И снова я выхожу на связь :)

отстроил движение, поток. Теперь такая фигня - при печати, как только сопло касается стола, из него вылезает небольшая сопля пластика, свороачивается в комочек и дальше нить укладывается ровно и красиво (относительно первых попыток). Пробовал делать скирт пошире, чтобы сопля осталась там, то чаще всего он эту соплю тянет за собой к модели.

Что настраивать, куда читать?

Заранее спасибо
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring
