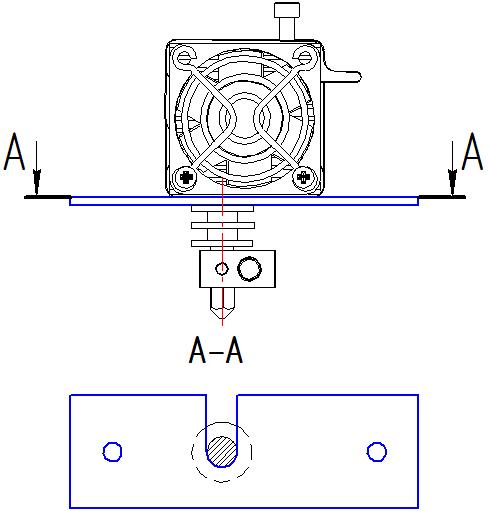

Maksium писал(а):Головка http://www.ebay.com/itm/MK9-0-2mm-0-3mm ... 4ad7ed6f29 очень даже ничего выглядит. Шестерня с мелкими зубьями, автоприжим и двигатель 4.8 кг. Возможно буду брать ее под замену своей пародии на мк8. Единственный нюанс - надо продумывать крепление.

Алексей_76 писал(а):Скажите куда какой провод подсоединять?

Алексей_76 писал(а):Добрый день!
Помогите сообразить по подключению шаговых двигателей к ramps 1.4:
Имеется плата ramps 1.4, на которой выходы двигателей именуются: 2В 2А 1А 1В и
Также имеются двигатели nema 17, провода: красный(А), зеленый(А-), желтый(В) и синий(В-).
В электронике не специалист, запутался уже в проводках и их количестве. Скажите куда какой провод подсоединять?

1alexk писал(а):а кроватка нагревается до 110 целый час .... это нормально?

Алексей_76 писал(а): Не сгорит ничего?

elshad66 писал(а):на драйвере есть подстроечник, не подключая мотор,вольтметр подключаешь одним концом к минусу второй к отвертке,и крутишь и выставляешь 0
подключаешь мотор ,и гоняешь его ,понемного добовялешь ток,чтоб работал плавно мягко без дерганий
и одновременно проверяешь нагрев драйвера ,но не превышай 0,7 вольт ,но вначале прикрепи радиатор,вдруг если ток превысишь ,резко нагрееться и сгорит драйвер

вот еще инфа
http://www.pololu.com/product/1182

да забыл сказать, оставь включоннм минут 10 и проверь нагрев мотора
если ,теплый то нормально, если будет сильно греться уменьши ток

"Как настроить?
Выставляяем регулятор примерно на середину. (если есть сомнения — можно выкрутить в крайнее левое положение (против часовой стрелки))
После подключения моторов (на собранном принтере!) включаем ОДИН из них и даём из программы команду на перемещение.
Если тянет — хорошо.
Если тянет и после остановки гудит — крутим регулятор против часовой, пока не перестанет.
Если не тянет — крутим по часовой.
Опять запускаем движение и повторяем по-необходимости.
Нам нужен баланс между «Не гудит» и «нормально ездит»!

После настройки одного движка — даём команду на отключение моторов и повторяем со следующим!"
