Re: Новичкам. Задай вопрос - получи ответ

Сообщение Naruto » 27 июн 2014, 22:00

Gringo52rus писал(а):у меня вентилятор правда не работает спасибо. думал не может от этого.

Еще как может :), я использую маленькие вентиляторы 25 мм их удобно крепить прямо на маунтин плату+каптоном создаю тунель от вентилятора до термобарьера, что бы отсекать поток от сопла (каптон в отличие от авс не корежит от температуры)
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Gringo52rus » 27 июн 2014, 22:36

Он у меня есть только почему-то не работает... как его проверить?

Добавлено спустя 2 минуты 55 секунд:
У меня он заведен на D9
Gringo52rus

Сообщения: 16
Зарегистрирован: 23 мар 2014, 12:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение MAD_Deimon » 27 июн 2014, 23:56

Gringo52rus писал(а):Он у меня есть только почему-то не работает.проверит

Подключи напрямую к БП на 12Вольт. Попробуй оба варианта подключения + и -
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение elshad66 » 28 июн 2014, 16:04

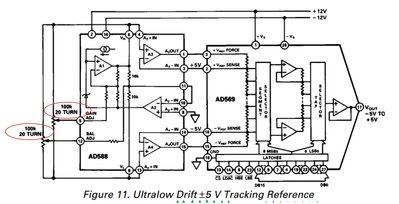

опытные электронщики подскажите как понимать 20 TURN (красным выделил)
проволочный резистор 20 витков?
если да,то можно ли обычный подстоечник поставить или только проволочный
в даташите ничего об этом не нашел
только это
As shown in Figure 11, the pin-programmable
AD588 can be connected to provides tracking ±5 V outputs
with 1-3ppm/°C temperature stability.Buffer amplifiers are included for direct connection to the AD569. The optional gain
and balance adjust trimmers allow bipolar offset and full-scale
errors to be nulled.

что переводчик переводит

Как показано на рисунке 11, по выводам программируемой
AD588 может быть подключен к обеспечивает отслеживание ± 5 В выходные
с 1-3ppm / ° температурную стабильность C. Буферных усилителей включены для прямого подключения к AD569. Дополнительный прирост
и баланс настроить триммеры позволяют биполярное смещение и полномасштабная
ошибок быть обнулены.

http://www.analog.com/static/imported-f ... /AD569.pdf

стр 8
Вложения
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 28 июн 2014, 16:37

нет, это многооборотный резистор - используют для точной настройки. подобные устанавливали в старых теликах(помоему третьего поколения) для настройки каналов. Эти блоки настройки каналов и сейчас можно найти на радиорынках и резисторы встречаются да и буржуи делают.
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Новичкам. Задай вопрос - получи ответ

Сообщение SkyRzn » 28 июн 2014, 16:45

Печатаю модель со множеством тонких столбиков. Если не поднимать голову при перемещении, то голова цепляется за столбики и ломает их. Сделал подъем, кратный шагу - для моего PrusaI2 взял 0.390625мм. В G-коде эта величина округляется до 0.391, и после пары десятков слоев сопло начинает зарываться в пластик. Видимо, сказывается ошибка округления, и после каждого подъема при ретракте сопло опускается чуть ниже, чем было перед этим.
Как это можно победить?
SkyRzn

Сообщения: 39
Зарегистрирован: 27 ноя 2013, 13:16

Re: Новичкам. Задай вопрос - получи ответ

Сообщение elshad66 » 28 июн 2014, 16:58

diglook писал(а):нет, это многооборотный резистор - используют для точной настройки. подобные устанавливали в старых теликах(помоему третьего поколения) для настройки каналов. Эти блоки настройки каналов и сейчас можно найти на радиорынках и резисторы встречаются да и буржуи делают.


спасибо за ответ

такой есть в наличии , здесь от конца до конца 30 оборотов,попробую,
http://herz-nn.narod.ru/c1_0055.htm

по этой схеме собираю 16 бтный цап для второго sla принтера с большим столом
в передыдущем принтере стоит старый СССРовский 12 битный цап
так вот этот цап стал глючить ,, нормально работает если прикоснуться пальцем
к корпусу цапа
а так, то работает то не работает ,то срабатывает с задержкой
принтер собирал зимой ,работал отлично ,а сейчас может потеплело, и из-за этого стал глючить
проверял всегда на нагрев,ничего не грелось никогда
что можно предпринять, в место биотоков пальца?
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ylvov » 29 июн 2014, 04:04

Как сделать РОВНОЕ отверстие меньше 0.1мм. в алюминиевой пластине толщиной 1мм.? Чем меньше отверстие тем лучше.
Как вообще такое делается?
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Феникс » 29 июн 2014, 13:57

Твердосплавное сверло. Сверлильный станок высокой точности с оборотами шпинделя за 20 тысяч.

Либо лазером прожигать, но там конус будет. Входное пара десяток, выходное 5 микрон на толщине 1мм. Это так, навскидку.
Феникс

Сообщения: 52
Зарегистрирован: 05 май 2014, 16:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ylvov » 29 июн 2014, 14:41

Феникс писал(а):Твердосплавное сверло. Сверлильный станок высокой точности с оборотами шпинделя за 20 тысяч.

а сверло меньше 1мм есть?
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Феникс » 29 июн 2014, 14:49

сверла идут от 0.1мм и толще
Феникс

Сообщения: 52
Зарегистрирован: 05 май 2014, 16:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ylvov » 29 июн 2014, 14:54

Феникс писал(а):сверла идут от 0.1мм и толще

Вот в том то и дело :cry:
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 29 июн 2014, 15:17

а что потом делать с этой пластиной предполагается ?
отверстие можно получить обжав стальную проволочку двумя половинками пластины
но предварительно их между собой притереть, подогнать
хотя это будет не совсем круглое отверстие уже
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ylvov » 29 июн 2014, 15:57

icehardy писал(а):а что потом делать с этой пластиной предполагается ?
отверстие можно получить обжав стальную проволочку двумя половинками пластины
но предварительно их между собой притереть, подогнать
хотя это будет не совсем круглое отверстие уже

Сопло. (не для пластика)
Не так не пойдет. Нужно калиброванное отверстие.

Добавлено спустя 34 минуты 20 секунд:
Феникс писал(а):сверла идут от 0.1мм и толще


Не пойдет ? http://www.hitachitool-eu.com/download/ ... ew/emm.pdf
Последний раз редактировалось ylvov 29 июн 2014, 15:59, всего редактировалось 1 раз.
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 29 июн 2014, 15:59

ylvov писал(а):Как сделать РОВНОЕ отверстие меньше 0.1мм. в алюминиевой пластине толщиной 1мм.? Чем меньше отверстие тем лучше.
Как вообще такое делается?

Первое что пришло в голову, как бы я делал, - при наличии у меня самого тонкого сверла 0,18, далее кладу маленький шарик на отверстие и стукаю молотком. отверстие получится не идеально круглое но рядом.

а кроме алюминия больше ничего ? а то есть варианты
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv
