Дополню к сообщению forum107/topic12917-2625.html#p301002.
Движки оси Z работают, перекинул на ось Y. Если оба включать на ось Z только вибрируют, может ток A4988 не хватает? По оси Y такая вещь получается вначале едет ровно, потом начинаются рывки, думаю перегревается наверно A4988 (так как горячий радиатор)? По регулировке ROSC если ставить на землю, то не крутит, крутит где-то на 5-6 кОм.

Купил новый комплект для дельты,
Rambo 1.2
MK2a стол
и.т.п.
\все собрал.
Включаю все гуд
Включаю тест подогрева стола и сразу предохранитель шлеп. Вставил мультиметр..
Отсоединил от Rambo все . Оставил мультиметр на клеме стола без самого стола. Включаю питание и! Сразу вижу 12В на выходе на клему стола. Очистка епром, рессет не помогают. Плата новая.
Все сдохла или такую прислали? Как быть?

ylvov писал(а):Купил новый комплект для дельты,
Rambo 1.2
MK2a стол
и.т.п.
\все собрал.
Включаю все гуд
Включаю тест подогрева стола и сразу предохранитель шлеп. Вставил мультиметр..
Отсоединил от Rambo все . Оставил мультиметр на клеме стола без самого стола. Включаю питание и! Сразу вижу 12В на выходе на клему стола. Очистка епром, рессет не помогают. Плата новая.
Все сдохла или такую прислали? Как быть?

Прибор показывает падение напряжения, посмотри сколько сопротивление стола и если сопротивление нормальное, то там между питанием и столом только предохранитель и мосфет, может его пробило.

Andrew S писал(а):

ylvov писал(а):Купил новый комплект для дельты,
Rambo 1.2
Все сдохла или такую прислали? Как быть?

Прибор показывает падение напряжения, посмотри сколько сопротивление стола и если сопротивление нормальное, то там между питанием и столом только предохранитель и мосфет, может его пробило.

мосфет - это где, что и как его проверить?

Под разъемом с 4-мя ножками, кстати, что там написано? Проверить можно методом сравнения, сопротивления должны быть такие же как и на других, прибор в режиме прозвона. Отклонения +-10%

Все сдохла или такую прислали? Как быть?

1 какое напряжение питания платы?
2 включен ли ШИМ стола?
3 какова мощность БП?

Потыркал 4 мосфеты у каждой четыре ножки. показания у каждой на четвертой ножке 616, а у той что под кроватным разъемом 006

Вот надписи


Добавлено спустя 3 минуты 1 секунду:

sagri писал(а):

Все сдохла или такую прислали? Как быть?

1 какое напряжение питания платы?
2 включен ли ШИМ стола?
3 какова мощность БП?

1 напряжение питания платы 12в
2 включен ли ШИМ стола? (это где как включать?)
3 БП от компа 650w

Всем привет. Поменял тут сопло на 0.35 а пруток оставил старый.
Теперь происходит какая-то фигня. принтер грызет пруток, а выдавливает еле еле. думаю, что скорость мотора великовата. Регулировал, регулировал ничего не выходит.
Ставишь обратно 0.5 - все нормалек. А 0.35 плохо. Я понимаю, что сопротивление должно вырасти, но не на столько-же.
Подскажите полиз куда копать?
Или с 0.35 только 1.75 пруток можно юзать?

Спасибо!

Добавлено спустя 3 часа 40 минут 33 секунды:
Вообщем дело скорее всего в браке сопла. Разобрал. Буду завтра чистить.

А может лампочкой проверить, она большой нагрузки не даст, и наглядно
ШИМ тоже будет видно по яркости свечения, меняется или нет

А стол подключен когда 006? Сопротивление стола сколько?
Можно подключить на другой выход, например экструдера 1, там все выходы одинаково сделаны или через релюшку сделать.

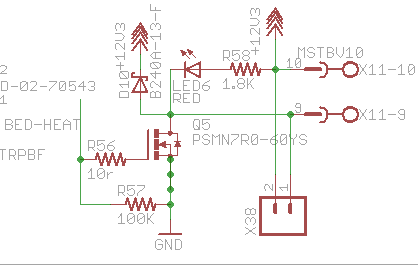

http://pdf1.alldatasheet.com/datasheet- ... -60YS.html

проверь омметром сопротивление между лепестком и любым из выводов 1-2-3 - должно быть бесконечно.
измеряй при отключенном питании
потом подай питание (нагреватель можно не подключать) и проверь напряжение между выводами 4 и 1 (2,3)

Извините, но "показания 616", это всё равно, что "Петька - приборы!" (с)
У вас полевик в открытом состоянии, значит, измерьте напряжение на "открывающем кранике" - 4я ножка, без команды нагрева. Если там напряжение нулевое, а транзистор открыт, значит транзистор на замену. Если там 5В, значит ищем причину откуда они там.

Вопрос выбора шпулей.
мотры нема 17 Установлен шаг 1/16 ремень GT2
есть в наличии шпули 20 зубов (получается 80 шагов)
И шпули 36 зубов (получается 44,44 шагов)

что лучше ставить?

Стол MK2a имеет две стороны нагрева.
Отсверлил перемычки на нижнюю сторону-поставил запасную плату Rambo- все работает как надо.
Но плата не моя! =(
Нужно разбираться как реанимировать теперь ту.

dmitrinet писал(а):Вопрос выбора шпулей.
мотры нема 17 Установлен шаг 1/16 ремень GT2
есть в наличии шпули 20 зубов (получается 80 шагов)
И шпули 36 зубов (получается 44,44 шагов)

что лучше ставить?

20
