Re: Новичкам. Задай вопрос - получи ответ

Сообщение Radus » 25 май 2013, 22:20

Закрутить гайки потуже попробуй
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Dvornick » 26 май 2013, 02:15

Приветствую!
Перечитал весь форум, но так и не нашел ответа....
Вопрос:
Какой принтер выбрать стоимостью до 150 тыр. руб.
Печатать буду 3д модели игровых персов и тому подобное
Габариты моделей не будут превышать 12х12х12 см.
Принтер должен работать без танцев с бубном
желательно высокое качество печати хоть и понимаю что без ацетоновых ванн не обойтись
Dvornick

Сообщения: 1
Зарегистрирован: 25 май 2013, 22:11

Re: Новичкам. Задай вопрос - получи ответ

Сообщение zuzumba » 26 май 2013, 03:10

какую гайку вы имеете ввиду? сопло само или разбирать и внутри?
zuzumba

Сообщения: 81
Зарегистрирован: 03 май 2013, 18:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Gotcha » 26 май 2013, 10:22

запустил первую печать (ну не первую, просто множество спутанных соплей я не считаю :oops: )Теперь у меня есть пара вопросов, если кто-то подскажет, буду очень признателен. Принтер очень сильно вибрирует, наверно так не должно быть? В разогретом состоянии (230 гр.) из экструдера сам собой течет пластик, это нормально? может понизить температуру?

Добавил фотографии - больше всего волнуют углы, он как словно лишнего давит, получается петля такая и все свисает. На стенках много волн, это от вибрации?

Добавлено спустя 47 минут 49 секунд:
и еще следом:

- на сколько сильно должны быть натянуты ремни по осям X и Y?
- и полтора часа печати нижеприведенной детали это нормальная скорость печати? я пробовал быстрее, но получается хуже.
Вложения

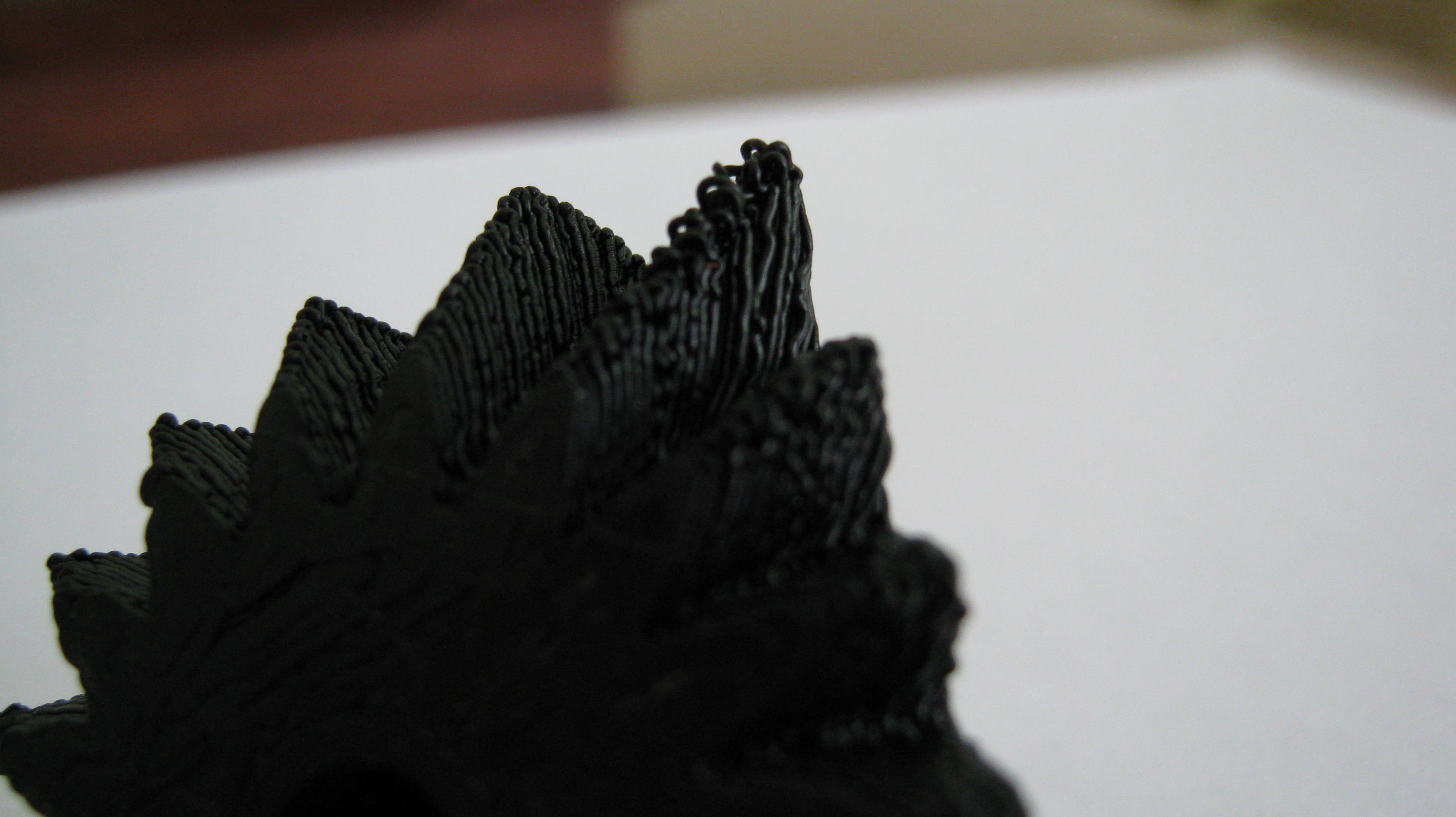

305 (6).JPG
вот такие проблемы с углами

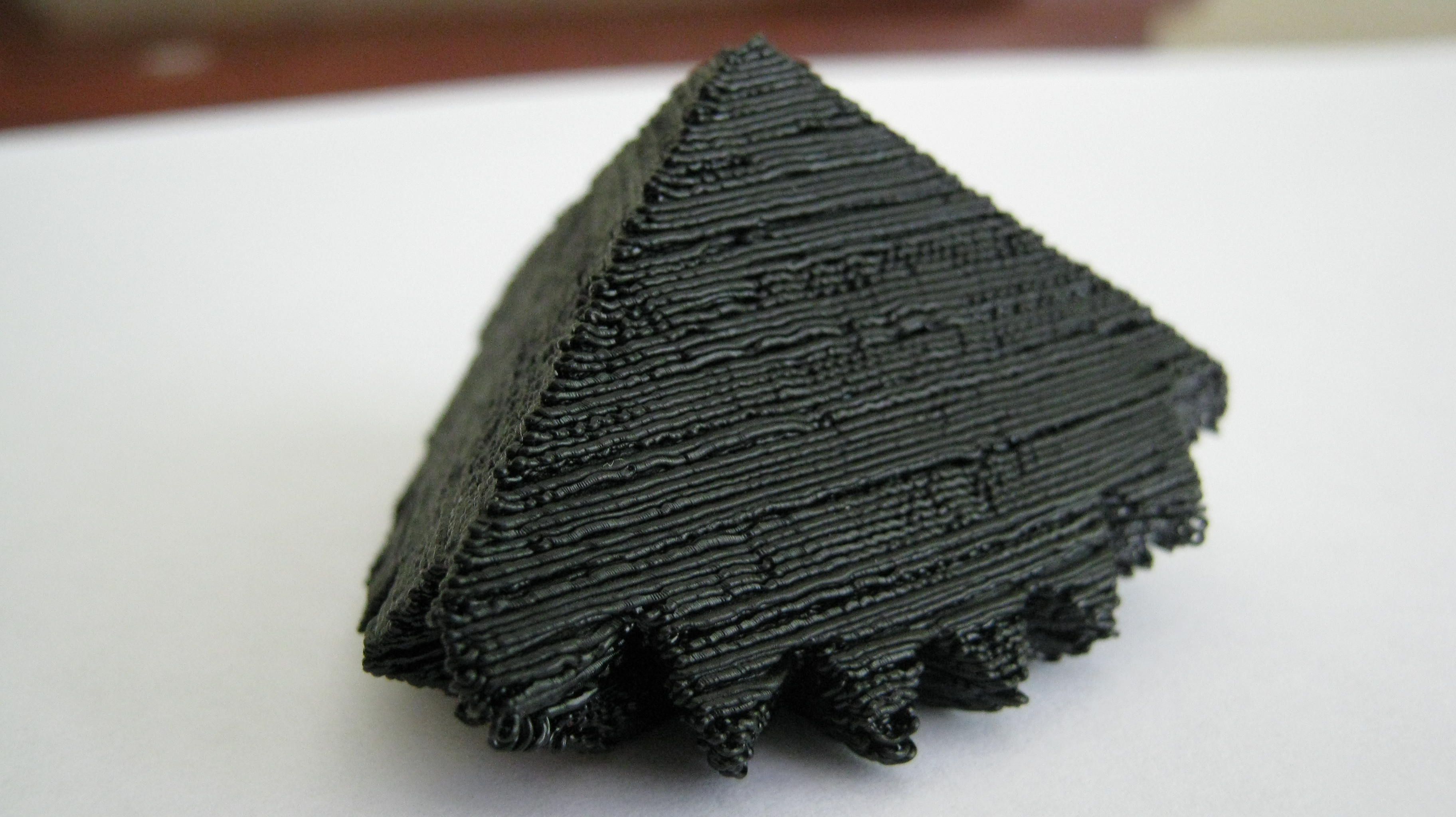

305 (5).JPG
вот пример самой некачественной стороны
Gotcha

Сообщения: 22
Зарегистрирован: 31 мар 2013, 13:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение om2804 » 26 май 2013, 18:31

ремни нужно натягивать так, чтобы они не вносили деформация в конструкции. Не нужно натягивать ремни как струну, и не нужно чтоб они болтались. Как натягивать никто точно не скажет. Это придёт с опытом.
Пластик, по моему, перегрет и что-то с равномерностью подачи
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Paradox » 26 май 2013, 20:39

Скажите, а 180 метров 1.75 PLA - это сколько в граммах примерно?
Paradox

Сообщения: 44
Зарегистрирован: 24 май 2013, 15:12

Re: Новичкам. Задай вопрос - получи ответ

Сообщение om2804 » 26 май 2013, 22:48

Вспоминаем школьный курс физики
Объём цилиндра V = pi * R^2 * l, где R=0.00175м - диаметр прутка, l = 180 - длина прутка
Масса m = p*V, где p - плотность пластика, V - объём

Осталось найти плотность PLA и сосчитать :)
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Paradox » 26 май 2013, 23:07

om2804 писал(а):Вспоминаем школьный курс физики
Объём цилиндра V = pi * R^2 * l, где R=0.00175м - диаметр прутка, l = 180 - длина прутка
Масса m = p*V, где p - плотность пластика, V - объём

Осталось найти плотность PLA и сосчитать :)


Ну я думал, вдруг кто килограмовые тубы на длину мерил - было бы проще.
Paradox

Сообщения: 44
Зарегистрирован: 24 май 2013, 15:12

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Gotcha » 27 май 2013, 07:19

om2804, спасибо, попробую еще понизить температуру, у меня термистор прикреплен снаружи, он показывает 220, ну думаю что там существенно больше на самом деле. Равномерность подачи, я так понимаю, зависит от работы экструдера? Это либо механика, либо не откалибровано правильно? (хотя вроде откалибровано)

Добавлено спустя 8 минут 2 секунды:
еще про шаговики хотел спросить, у меня работают в режиме полушага - это сильно критично? еще пока не разобрался, где это настраивается
Gotcha

Сообщения: 22
Зарегистрирован: 31 мар 2013, 13:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение om2804 » 27 май 2013, 12:23

Загнутые кверху углы - это перегрев. Температура пластика может быть и нормальной, просто деталька маленькая(на фото не видно масштаба) и её нужно принудительно охлаждать.
Неравномерностью подачи - это дыры, неровная нить. Надо смотреть что с экструдером. Возможно проскакивает пруток

режим двигателя больше на плавность движения играет, точность от этого страдать сильно не должна - зависит от диаметра шпули и шага ремня.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Новичкам. Задай вопрос - получи ответ

Сообщение zuzumba » 27 май 2013, 22:19

Чем можно резать модель кроме ReplicatorG ? пробовал kisslicer - сохранил G код и пересохранил в x3g через repG но что то принтер не хочет жевать его. говорит не правильная команда. как его настроить или что посоветуите?
makerbot 2.
p.s. repG режет крайне медленно...
zuzumba

Сообщения: 81
Зарегистрирован: 03 май 2013, 18:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение IliaMoroz » 28 май 2013, 06:06

zuzumba писал(а):Чем можно резать модель кроме ReplicatorG ? пробовал kisslicer - сохранил G код и пересохранил в x3g через repG но что то принтер не хочет жевать его. говорит не правильная команда. как его настроить или что посоветуите?
makerbot 2.
p.s. repG режет крайне медленно...

Принторы любят свои, близкие к ним по духу программы (Слаеры). Солидол, к примеру рекомендует "Repetier-Host Solidoodle". http://www.repetier.com/ , а с ReplicatorG он плохо работает.
Тут скорость нарезки зависит от мощности компа. У меня винчестер под систему твердотельный SSD, но не могу сказать, что это ускоряет скорость нарезки. Все равно жду долго.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 28 май 2013, 10:23

zuzumba писал(а):Чем можно резать модель кроме ReplicatorG ? пробовал kisslicer - сохранил G код и пересохранил в x3g через repG но что то принтер не хочет жевать его. говорит не правильная команда. как его настроить или что посоветуите?
makerbot 2.

У кисслайсера настраиваются многие коды. Попробуйте удалять/комментировать стартовые команды, чтобы найти ту, которую ваш принтер не понимает. Или спросите на форуме kisslicer, может это кто уже сделал до вас.

Добавлено спустя 7 минут 41 секунду:
А лучше спросить у автора тулзы тут - https://groups.google.com/forum/#!forum/gpx-converter
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение zuzumba » 28 май 2013, 10:38

спасибо за отеты. на счет компа ( i7 2-ssd kingston и 8 гб оперативы). возникла другая проблема, рамножил. модельку в 3д редакторе и разместил через репджи на столе. оказалось так что паро моделек почтив плотнуую прилегали к краю стола. так вот , форму тем которые были у края репликатор не вывел правильно а в последствии и между этими моделями в середине стола тоже формы исказал . почему так произашла не знаю но виню программу...
zuzumba

Сообщения: 81
Зарегистрирован: 03 май 2013, 18:41

Re: Новичкам. Задай вопрос - получи ответ

Сообщение porex » 28 май 2013, 12:00

Доброго времени суток!
Собрал Prusa Mendel теперь подключаю электронику. Имеется PAMPS1.4 LCD с драйверами Gadgets3d, прошивка Marlin. Подключил двигатель от экструдера к оси Х на плате, пытаюсь покрутить двигатель через pronterface и LCD - никаких признаков жизни. В чем может быть проблема? Двигатель 42BYGHW609, подключаю к RAMPS 2В-синий, 2А-зеленый, 1А-черный, 1В-красный. Может подключаю неправильно?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону
