Re: Новичкам. Задай вопрос - получи ответ

Сообщение wandergraft » 26 авг 2016, 18:40

Myp писал(а):про экранчик речи не шло, тогда рассказывай что там у тебя за экранчик.

Да обычный, фулл графикс сматр контроллер. 12864 ЖК

Myp писал(а):что-то неправильно подключаешь, ардуина спокойно работает от USB, а там напряжение не выше 5 вольт.
Вот это то и ввело меня в ступор. От USB все нормально работает, только экранчик тускло светится, но на нем все отображается. А от питания 5 в экранчик просто тускло светится и ни чего не показывает. Подключаю туда напряжение выше, от разных источников работает все нормально. Напряжение все промерял, там ошибки нет.
wandergraft

Сообщения: 57
Зарегистрирован: 19 май 2014, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 26 авг 2016, 18:45

Ты подключаешь питание куда? в круглый разъем? Если да - то ничего удивительного, потому что с этого разъема питание идет через стабилизатор. А стабилизатору этому нужно около 1В превышения входного над выходным. Т.е. нужно подать минимум 6В. Но на ардуине есть пины, куда можно подать 5В уже после этого стабилизатора. Вот они то тебе и нужны.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение wandergraft » 26 авг 2016, 18:56

Alex Post писал(а):Если ты берешь напряжение между 12 и 5, то виртуальная земля у тебя +5в. Если ты при этом включишь рампс на 12в, то его земля будет относительно ардуины -5в. Как минимум не заработает, как максимум - сгорит. Не делай так.

Добавлено спустя 1 минуту 38 секунд:
Если БП такой чудной, что 12В можно поднять а 5В остается стабильным, то запитай ардуину напрямую от 5В. У нее даже пины специально для этого есть.

Надо будет тога сначала прозвонить землю между расом и ардуиной. Если земля общая то конечно лучше так не делать.
Я же говорю что запитывал ардуину напрямую через разъем на 5в, так она не запускается нормально, может напряжения для экрана не хватает

Добавлено спустя 6 минут 30 секунд:
Alex Post писал(а):Ты подключаешь питание куда? в круглый разъем? Если да - то ничего удивительного, потому что с этого разъема питание идет через стабилизатор. А стабилизатору этому нужно около 1В превышения входного над выходным. Т.е. нужно подать минимум 6В. Но на ардуине есть пины, куда можно подать 5В уже после этого стабилизатора. Вот они то тебе и нужны.

понятно, буду через пины подключать. Только где они на ней расположены))
wandergraft

Сообщения: 57
Зарегистрирован: 19 май 2014, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 26 авг 2016, 19:37

wandergraft писал(а): Если земля общая


А какая ж она еще может быть? Логические уровни идут с пинов ардуины на рампс, все относительно земли :)

понятно, буду через пины подключать. Только где они на ней расположены))


А спросить у гугеля - никак? :) Тогда вот картинка


Вверху слева прям подписано "5В".

Добавлено спустя 12 минут 51 секунду:
На РАМПСе, кстати, куча пинов есть, куда эти 5В непосредственно выведены. Например, блок servos - там весь средний ряд +5В :)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение wandergraft » 27 авг 2016, 17:24

Alex Post писал(а):На РАМПСе, кстати, куча пинов есть, куда эти 5В непосредственно выведены. Например, блок servos - там весь средний ряд +5В :)

благодаря вам разобрался))) только от блока servos не подключается. Работает от блоков AUX-1 или AUX-2 там есть и 5в и земля рядом.
wandergraft

Сообщения: 57
Зарегистрирован: 19 май 2014, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ksaan » 27 авг 2016, 18:02

Прошу помощи. решил русифицировать LCD, так как старая прошивка не поддерживала кириллицу скачал и поставил (marlin 1.1.0-rc7), подогнал все настройки, но при разогреве стало показывать ошибку (Разогрев не удался PRINTER HALTED) как я понял это защита от перегрева, увеличил время и температуру, но все без толку. Там температура и до 100 С порой не доходит.
Воображение - это начало создания. Вы воображаете то, что хотите; вы желаете то, что воображаете; и, наконец, вы создаете то, что желаете.
Джордж Бернард Шоу.
Аватара пользователя
Ksaan

Сообщения: 21
Зарегистрирован: 23 сен 2015, 09:54
Откуда: г Гродно Беларусь
прог. языки: AutoIT

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Odstavec » 27 авг 2016, 18:31

Возможно ли сделать дельту на линейных двигателях? ;)
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 27 авг 2016, 19:38

Odstavec писал(а):Возможно ли сделать дельту на линейных двигателях? ;)


очень странный вопрос. Можно хоть на гидроприводах сделать - если знать, что именно делать :)
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 27 авг 2016, 22:54

Ksaan писал(а):Прошу помощи. решил русифицировать LCD, так как старая прошивка не поддерживала кириллицу скачал и поставил (marlin 1.1.0-rc7), подогнал все настройки, но при разогреве стало показывать ошибку (Разогрев не удался PRINTER HALTED) как я понял это защита от перегрева, увеличил время и температуру, но все без толку. Там температура и до 100 С порой не доходит.

Ваще не понял этот поток сознания. Судя по отсутствию комментов не один я. Давай по порядку:
1. До русификации все работало хорошо или тоже стол не догревало?
2. Какая целевая температура?
3. Стол вообще в состоянии нагреться до целевой температуры?
4. Если да - за сколько минут?
5. Что прописано в конфиге после
увеличил время и температуру
?
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 28 авг 2016, 00:18

Ksaan писал(а):стало показывать ошибку (Разогрев не удался PRINTER HALTED) как я понял это защита от перегрева

ты бы хоть саму ошибку скопировал, там конкретно написано в чём дело.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ksaan » 28 авг 2016, 01:23

Alex Post писал(а):Ваще не понял этот поток сознания.

:wink: :wink:
Alex Post писал(а):1. До русификации все работало хорошо или тоже стол не догревало?

- Там стаяла другая прошивка, но без кириллицы и на ней все норм.

Alex Post писал(а):5. Что прописано в конфиге

Разобрался, слабый блок питания не успевал нагревать платформу за заданное время и срабатывала защита "If you get false positives for "Thermal Runaway" increase"
Код: Выделить всёРазвернуть
#define WATCH_TEMP_PERIOD 20                // Seconds
  #define WATCH_TEMP_INCREASE 2               // Degrees Celsius

Код: Выделить всёРазвернуть
#define WATCH_BED_TEMP_PERIOD 60               // Seconds
  #define WATCH_BED_TEMP_INCREASE 2               // Degrees Celsius
Воображение - это начало создания. Вы воображаете то, что хотите; вы желаете то, что воображаете; и, наконец, вы создаете то, что желаете.
Джордж Бернард Шоу.
Аватара пользователя
Ksaan

Сообщения: 21
Зарегистрирован: 23 сен 2015, 09:54
Откуда: г Гродно Беларусь
прог. языки: AutoIT

Re: Новичкам. Задай вопрос - получи ответ

Сообщение igorlab » 28 авг 2016, 03:30

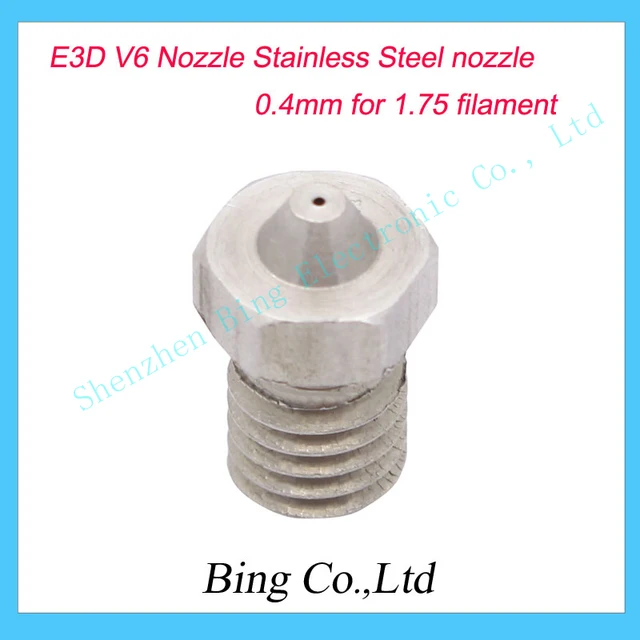

народ, чего-то абсолютно не получается печатать на соплах типа:
в то время как на таких:
вообще проблем нет, поделитесь знаниями :)
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 28 авг 2016, 05:50

igorlab писал(а):народ, чего-то абсолютно не получается печатать на соплах типа: ...


0. Каков тип пластика?
1. Как оно собрано?
2. Надо расшифровать фразу "не получается печатать".
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 28 авг 2016, 10:38

igorlab писал(а):народ, чего-то абсолютно не получается печатать на соплах типа:

Если сопло именно такое - т.е. белое и из нержавейки - то проблема может быть именно в этом. У нержавейки плохая теплопроводность, поэтому кончик сопла может быть холоднее, чем показывает термистор. Ну а дальше сам додумай ;)
Для информации: желтыми от е3д печатаю без проблем на своем МК7 экструдере.

Добавлено спустя 14 минут 44 секунды:
Ksaan писал(а):Разобрался, слабый блок питания не успевал нагревать платформу за заданное время и срабатывала защита "If you get false positives for "Thermal Runaway" increase"
Код: Выделить всёРазвернуть
#define WATCH_BED_TEMP_PERIOD 60               // Seconds
  #define WATCH_BED_TEMP_INCREASE 2               // Degrees Celsius

Вот, уже понятнее. Рекомендую поставить, например, 180 и 1. Это означает, что кровать должна нагреться за 3 минуты на 1*. Я думаю, это любой кровати по силам :). Если и этого мало - то разбираться с кроватью.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение igorlab » 28 авг 2016, 12:23

печатаю АБСом, E3Dv6, температура 240 oC.

Изображение Изображение Изображение



при печати "срезанным" соплом деталь получается такой:
во-первых, все размазано, во-вторых, расслаивается...
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08
