Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение esisl » 25 авг 2016, 20:22

Джентльмены!

PLA
1.75 мм
0.4 сопло
0.4 толщина слоя
190 градусов сопло
60 градусов стол
20 мм/сек скорость

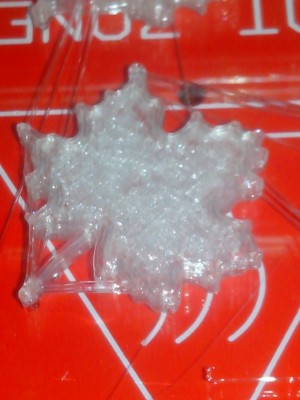

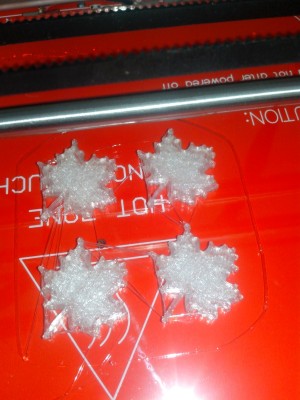

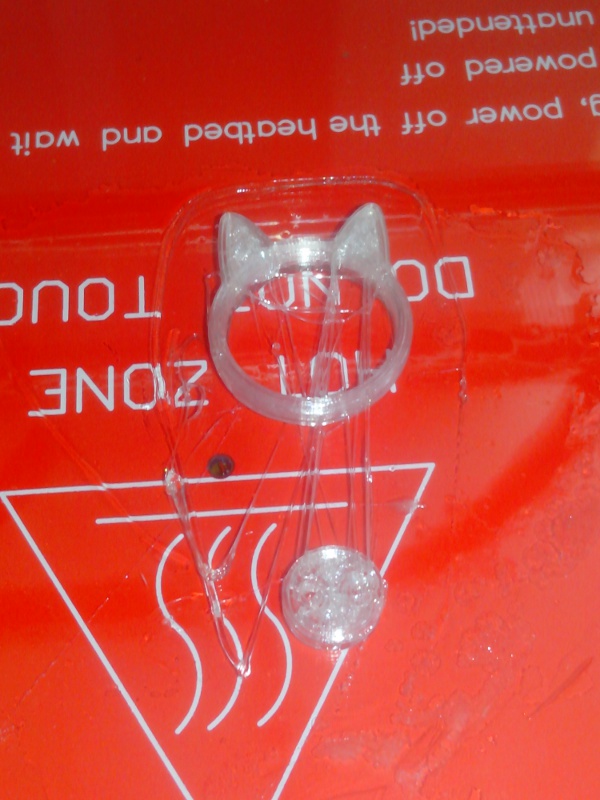

Вот эти нитевидные сопли - это что не так с ДНК?
Вложения
esisl

Сообщения: 1480
Зарегистрирован: 23 июл 2012, 15:24

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ALBEDO » 25 авг 2016, 20:57

Все разобрался, термистор сильно прижат болтиком и видать подкорачивал.
Теперь вроде все гуд, с помощью кусочка термоусадки.
Спасибо.
ALBEDO

Сообщения: 14
Зарегистрирован: 24 авг 2016, 08:20

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 25 авг 2016, 21:16

esisl писал(а):Джентльмены!

PLA
1.75 мм
0.4 сопло
0.4 толщина слоя
190 градусов сопло
60 градусов стол
20 мм/сек скорость

Вот эти нитевидные сопли - это что не так с ДНК?


Эти "сопли" - неотстроенный ретракт.
Слой 0.4 при сопле 0.4 многовато как по мне. Ну и скорость 20 просто черепашья. Даже китайские хлипкие пруши на 40 в состоянии рисовать.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение esisl » 25 авг 2016, 22:05

Первый день печати :) Потому и скорость такую выставил.

Вот с толщиной слоя какая-то фигня. Я попробовал выставить 0.3 и тринтер напечатал изделие ТОНЬШЕ :D
Может я в Slic3r чего-то не так настроил?
esisl

Сообщения: 1480
Зарегистрирован: 23 июл 2012, 15:24

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ALBEDO » 25 авг 2016, 22:43

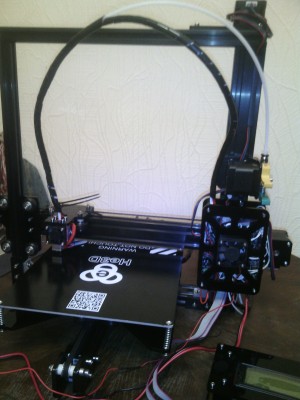

Всем привет. Собрали с сыном He3D.Вроде все работает.Есть пластик PLA 1,75.
Подскажите чайникам какие настройки, и вообще как начать печатать. Да, и что это за кнопка под крутилкой,
и про менюшку, где-нибудь Есть?
Вложения
ALBEDO

Сообщения: 14
Зарегистрирован: 24 авг 2016, 08:20

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 25 авг 2016, 22:48

esisl писал(а):Может я в Slic3r чего-то не так настроил?

Может... телепатических способностей я у себя не замечал :) Могу только посоветовать попробовать слайсер Cura. Он гораздо проще в настройках чем Slis3r, особенно для начинающих.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение esisl » 25 авг 2016, 22:54

Alex Post писал(а):
esisl писал(а):Может я в Slic3r чего-то не так настроил?

Может... телепатических способностей я у себя не замечал :) Могу только посоветовать попробовать слайсер Cura. Он гораздо проще в настройках чем Slis3r, особенно для начинающих.

Ага, спасибо :)
esisl

Сообщения: 1480
Зарегистрирован: 23 июл 2012, 15:24

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 25 авг 2016, 23:07

Кстати, вот здесь http://akdzg.livejournal.com/919.html очень толковый мануал, что да как делать с Курой. Версию качать 15.04, самую последнюю не стОит.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 26 авг 2016, 00:04

ALBEDO писал(а):Подскажите чайникам какие настройки, и вообще как начать печатать.


На компутер поставили нужный софт? Репитерхост, кура и т.д., чтобы g-код к принтеру делать?

ALBEDO писал(а):Да, и что это за кнопка под крутилкой,


"Oh shit" button. Резет, короче :)

ALBEDO писал(а):и про менюшку, где-нибудь Есть?


Ну, там же на морде у принтера написано все словами человеческими в этой самой менюшке. Потыкайтесь, полазийте, осмотритесь - не взорвётся. :beer:
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение wandergraft » 26 авг 2016, 16:21

Такой вопрос. У компютерного БП можно поднять напряжение до 13, 5 вольт, чтоб запитывать рамс, но для ардуины это много. Там на БП еще есть выводы с напряжением 5 в, но у меня с такого напряжения ардуина не запускается, экран светится только на нем ни чего не показывает. Между выводами БП 5 в. и 13,5 в напряжение 8,5 в. и этого напряжения вполне хватает для работы ардуины. Я уже испытал, все нормально, только очкую еще и рамс с этого же БП подлючить, вдруг чего нибудь замкнет? (на рамсе диод выпаян) Кто нибудь пробовал так?
wandergraft

Сообщения: 57
Зарегистрирован: 19 май 2014, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 26 авг 2016, 16:45

Поднять то можно, но ковырять схемотехнику БП нужно. При этом и +5в тоже подрастет до 6 примерно, а этого для друины уже хватит.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 26 авг 2016, 17:01

wandergraft писал(а):Такой вопрос. У компютерного БП можно поднять напряжение до 13, 5 вольт, чтоб запитывать рамс, но для ардуины это много.

13,5 для ардуины не много. разве что возможно будет греться преобразователь на плате, но не факт.

а брать промежуточное напряжение не очень хорошая идея, могут быть разные глюки.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение wandergraft » 26 авг 2016, 17:40

Alex Post писал(а):Поднять то можно, но ковырять схемотехнику БП нужно. При этом и +5в тоже подрастет до 6 примерно, а этого для друины уже хватит.

Там в БП есть переменный резистор, если его подкрутить то напряжение поднимается. Максимально что получилось до 13.5 вольт. Но при этом напряжение 5в не растет, как его поднять пока не смог разобраться.

Добавлено спустя 9 минут 24 секунды:
Myp писал(а):13,5 для ардуины не много. разве что возможно будет греться преобразователь на плате, но не факт.
а брать промежуточное напряжение не очень хорошая идея, могут быть разные глюки.

На 13.5 вольтах по ЛСД экранчику кракозябры разные скачут, как бы совсем что ни будь не сгорело. А при промежуточном напряжении 8.5в вроде все нормально. Если глюки будут, так это не страшно, можно будет обратно все сделать, меня беспокоит как бы не перемкнуло чего при такой схеме подключения, в БП или рамс с ардуиной.
wandergraft

Сообщения: 57
Зарегистрирован: 19 май 2014, 21:37

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 26 авг 2016, 17:53

про экранчик речи не шло, тогда рассказывай что там у тебя за экранчик.

Добавлено спустя 4 минуты 35 секунд:
wandergraft писал(а): Там на БП еще есть выводы с напряжением 5 в, но у меня с такого напряжения ардуина не запускается

что-то неправильно подключаешь, ардуина спокойно работает от USB, а там напряжение не выше 5 вольт.

Добавлено спустя 40 секунд:
wandergraft писал(а):напряжение 5в не растет, как его поднять пока не смог разобраться.

ему и не надо расти, разбирайся что у тебя откуда запитано и запитывай правильно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 26 авг 2016, 18:20

Если ты берешь напряжение между 12 и 5, то виртуальная земля у тебя +5в. Если ты при этом включишь рампс на 12в, то его земля будет относительно ардуины -5в. Как минимум не заработает, как максимум - сгорит. Не делай так.

Добавлено спустя 1 минуту 38 секунд:
Если БП такой чудной, что 12В можно поднять а 5В остается стабильным, то запитай ардуину напрямую от 5В. У нее даже пины специально для этого есть.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь
