CaliGator - генератор калибровочных кодов

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

CaliGator - генератор калибровочных кодов

Сообщение setar » 25 апр 2013, 15:05

Для удобства пользователей 3D принтеров, мной создан генератор тестовых кодов.
http://base3d.ru/CaliGator/

в данный момент доступны следующие тесты:
  • raft - по сути это просто подложка, по ее качеству можно осуществлять калибровку стола
  • flow - подбор потока под конкретный материал
  • width - подбор ширины линии экструзии
  • temp - подбор температуры печати

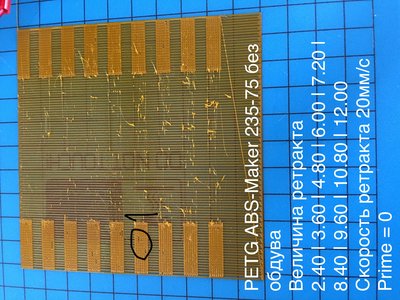

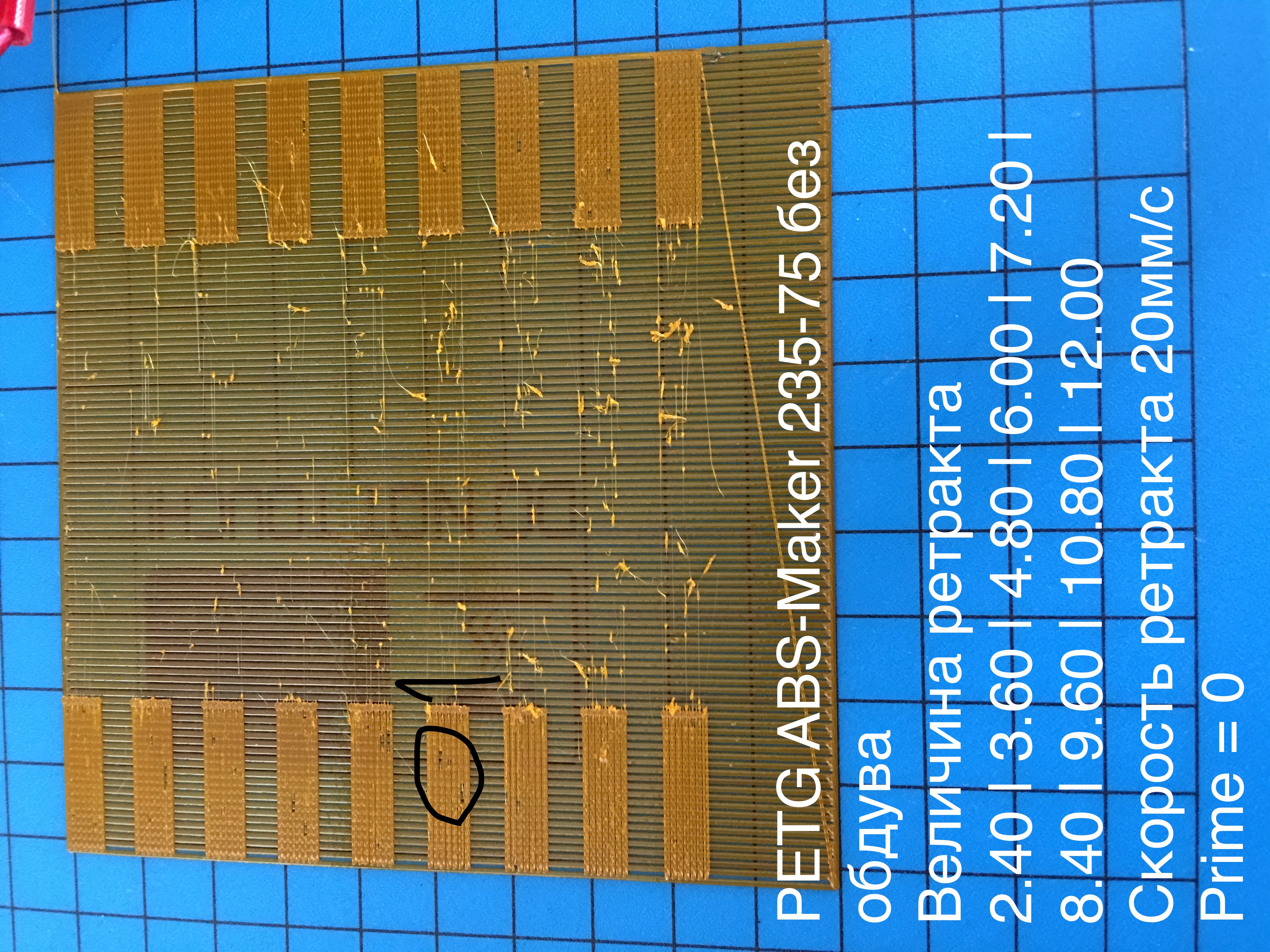

  • suck - подбор величины отката подачи (ретракта)

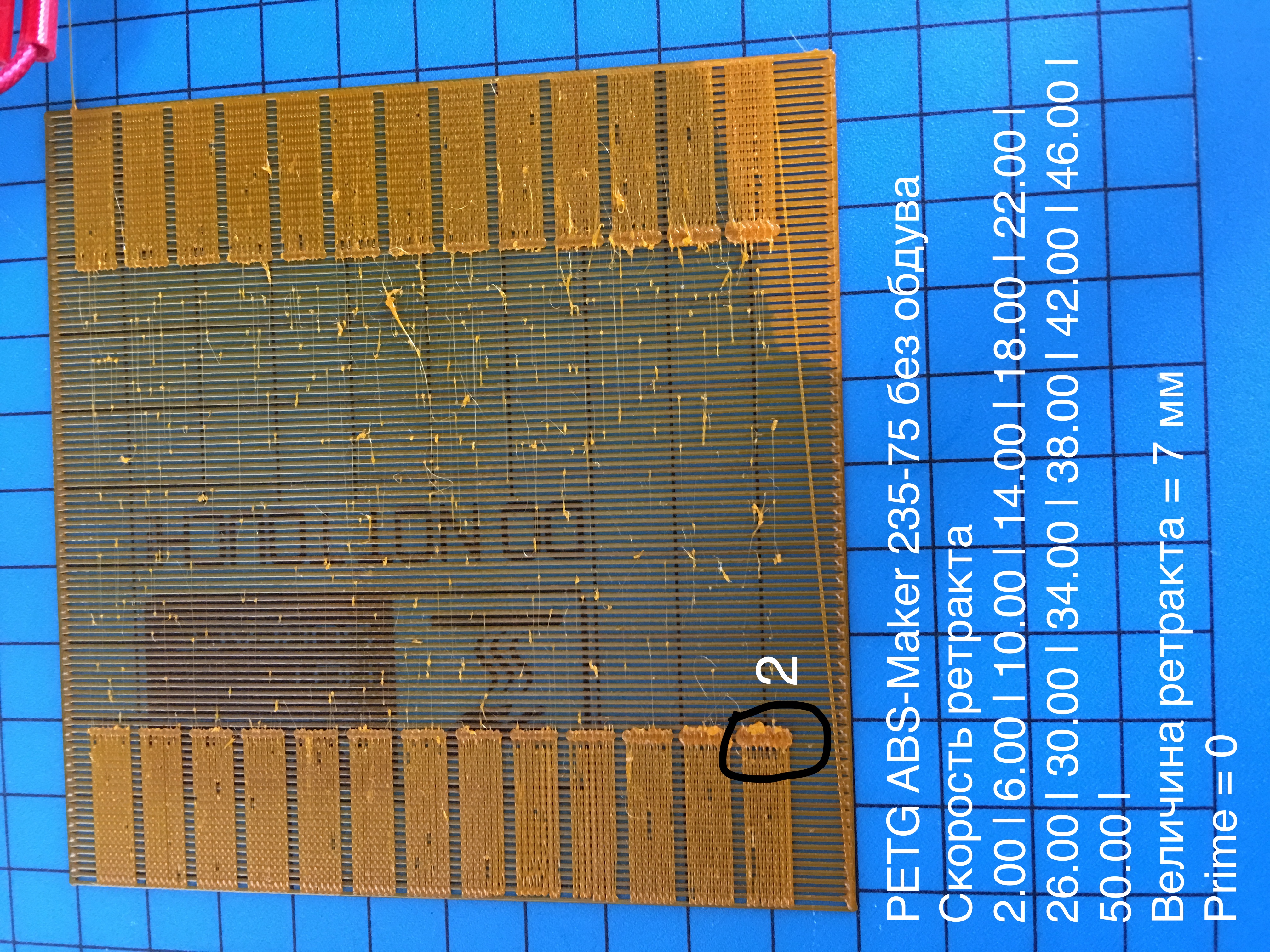

  • suck_speed - подбор скорости отката подачи


Методика тестирования:
Прежде чем приступить к тестированию проходим по всем вкладкам проверяя параметры, выставляем значения по опыту,
которые на наш взгляд дают наилучшие результаты (позже я введу рекомендуемые профили для разных принтеров).

raft
в этом тесте наша задача получить равномерные, слегка придавленные линии.
Обращаем внимание на расстояние между линиями экструзии, оно должно быть равномерным по всей площади, по ним можно судить о наклоне стола (если один угол или сторону плющит больше других) или о неровности стола (если имеют место неравномерно расположенные участки с более сильным придавливанием).
Рафт делается на двойной высоте слоя и использует тройной поток.

flow
в этом тесте проверяется поток, он должен быть достаточен чтобы между линиями экструзии не образовывалось просветов (щелей), в то же время сильно завышенный поток будет давать выдавливание пластика за периметр модели.
2013-04-25 14.48.36.jpg


width
в этом тесте меняется сразу два параметра: ширина между центрами выкладываемых линий, и поток который компенсирует увеличение требуемой площади экструзии.
При слишком плотной укладке линии будут мешать друг другу, а при слишком редкой будут появляться щели.
результатом теста является некоторый диапазон допустимых значений ширины одной линии экструзии
2013-04-25 13.48.02.jpg


temp
в этом тесте выбирается температура печати, ее хорошо видно визуально.
при недостаточном нагреве будет иметь место расслоение пластика, недостаточное сцепление с подложкой.
при чрезмерном нагреве будет наблюдаться обесцвечивание пластика или даже его "вскипание"
2013-04-25 15.38.29.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10341
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение VIS » 19 окт 2018, 20:13

Здравствуйте Сергей! CaliGator можно применять на принтерах типа DELTA?
VIS

Сообщения: 3
Зарегистрирован: 19 окт 2018, 20:03

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 21 окт 2018, 10:55

они же печатают обычными G-code ?
значит - да, но лучше спросить у владельцев
Аватара пользователя
setar
Site Admin

Сообщения: 10341
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение VIS » 06 ноя 2018, 16:12

Здравствуйте Сергей! Извините, что поздно ответил. Спасибо за ответ. Разобрался. Огромное СПАСИБО за программу, очень удобно!
VIS

Сообщения: 3
Зарегистрирован: 19 окт 2018, 20:03

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 06 ноя 2018, 16:18

на здоровье, жаль что времени мало, можно было бы новых тестов дополнить с учетом нового опыта
Аватара пользователя
setar
Site Admin

Сообщения: 10341
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение VIS » 06 ноя 2018, 16:21

Было-бы интересно.
VIS

Сообщения: 3
Зарегистрирован: 19 окт 2018, 20:03

Flow=1 всегда и калибровать шаги экструдера или наоборот?

Сообщение good_idea » 04 дек 2018, 17:34

После нескольких лет печати я засомневался, что делаю все правильно.
Вязкость и эластичность пластика зависят от его типа, красителя, катушки. Поэтому перед началом каждой катушки я калибровал экструдер: прогонял 100 мм через нагретое сопло и выставлял шаги. Параметр Flow не трогал никогда, он всегда стоит равным 1. Качество печати всегда хорошее. За несколько лет выяснилось, что шаги меняются от 436/мм для текучего китайского ПЛА до 474 у PETG. То есть в среднем 454 шага/мм.
А теперь я задумался, зачем Вы (Сергей) ввели в Calligator параметр Flow? Может, надо выставить у экструдера (титан аэро от треугольников) средние шаги (454) и дальше в начале новой катушки калибровать параметр Flow с помощью каллигатора и затем прописывать его в свойствах материала в слайсере? То есть для разных пластиков шаги экструдера одинаковы, играем только потоком.

Тогда последовательность калибровки нового пластика получается такой: температура, максимальный поток и pVE (все в КиСС), а затем все тесты из Calligator, кроме, только, температуры.
Так?
good_idea

Сообщения: 30
Зарегистрирован: 19 апр 2017, 13:05

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 06 дек 2018, 01:27

шаги экструдера не меняются никогда, если в вашей реализации они меняются, то нужно думать о модернизации экструдера.
Параметр flow введен из за того что пруток 1.75 по факту иногда бывает от 1.6 до 1.8
Аватара пользователя
setar
Site Admin

Сообщения: 10341
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
