CaliGator - генератор калибровочных кодов

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

CaliGator - генератор калибровочных кодов

Сообщение setar » 25 апр 2013, 15:05

Для удобства пользователей 3D принтеров, мной создан генератор тестовых кодов.
http://base3d.ru/CaliGator/

в данный момент доступны следующие тесты:
  • raft - по сути это просто подложка, по ее качеству можно осуществлять калибровку стола
  • flow - подбор потока под конкретный материал
  • width - подбор ширины линии экструзии
  • temp - подбор температуры печати
  • suck - подбор величины отката подачи (ретракта)
  • suck_speed - подбор скорости отката подачи


Методика тестирования:
Прежде чем приступить к тестированию проходим по всем вкладкам проверяя параметры, выставляем значения по опыту,
которые на наш взгляд дают наилучшие результаты (позже я введу рекомендуемые профили для разных принтеров).

raft
в этом тесте наша задача получить равномерные, слегка придавленные линии.
Обращаем внимание на расстояние между линиями экструзии, оно должно быть равномерным по всей площади, по ним можно судить о наклоне стола (если один угол или сторону плющит больше других) или о неровности стола (если имеют место неравномерно расположенные участки с более сильным придавливанием).
Рафт делается на двойной высоте слоя и использует тройной поток.

flow
в этом тесте проверяется поток, он должен быть достаточен чтобы между линиями экструзии не образовывалось просветов (щелей), в то же время сильно завышенный поток будет давать выдавливание пластика за периметр модели.
2013-04-25 14.48.36.jpg


width
в этом тесте меняется сразу два параметра: ширина между центрами выкладываемых линий, и поток который компенсирует увеличение требуемой площади экструзии.
При слишком плотной укладке линии будут мешать друг другу, а при слишком редкой будут появляться щели.
результатом теста является некоторый диапазон допустимых значений ширины одной линии экструзии
2013-04-25 13.48.02.jpg


temp
в этом тесте выбирается температура печати, ее хорошо видно визуально.
при недостаточном нагреве будет иметь место расслоение пластика, недостаточное сцепление с подложкой.
при чрезмерном нагреве будет наблюдаться обесцвечивание пластика или даже его "вскипание"
2013-04-25 15.38.29.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение Екатеринбуржец » 19 апр 2017, 08:24

Myp писал(а):
Екатеринбуржец писал(а): принтер не дожидается установки температуры.

в прошивке есть параметр который задаёт минимальное расхождение между факт/план в температуре которое не считается критичным и принтер не останавливается на догрев, возможно что эта цифра больше чем шаг в калибраторе

А где конкретно?
В старом принтере шаг температуры теста был толи 2 толи 3 градуса а на новом 1 градус.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

нужены настраиваемые параметры рафта

Сообщение good_idea » 19 апр 2017, 13:13

Сергей, присоединяюсь к более ранним просьбам сделать настраиваемыми параметры рафта. Ну не успевает у нас экструдер давать тройной поток. Спасибо.
good_idea

Сообщения: 2
Зарегистрирован: 19 апр 2017, 13:05

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 19 апр 2017, 14:00

да, согласен, это должно регулироваться, как и размер рафта.
сам сейчас отлаживая махину 400x400 страдаю от малой области калибровки.
да и профили нужны для нескольких принтеров, держать их на разных аккаунтах не удобно.
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение SEADEMON » 26 апр 2017, 21:36

http://www.thingiverse.com/thing:1298948/#files
тут модель с плагином
Printer: Type A Machines Series 1 2014
Software: Series 1 Octoprint (included)
Slicer: Kisslicer 1.1.0.14
Slicer: Cura 15.02.1
Filament: ABS, PLA - 1.75
Nozzle: 0.4 mm
Electronics: Beagle Bone Black + Rumba + Wifi
SEADEMON

Сообщения: 19
Зарегистрирован: 16 июн 2014, 13:41

Re: CaliGator - генератор калибровочных кодов

Сообщение alex_set » 29 май 2017, 14:20

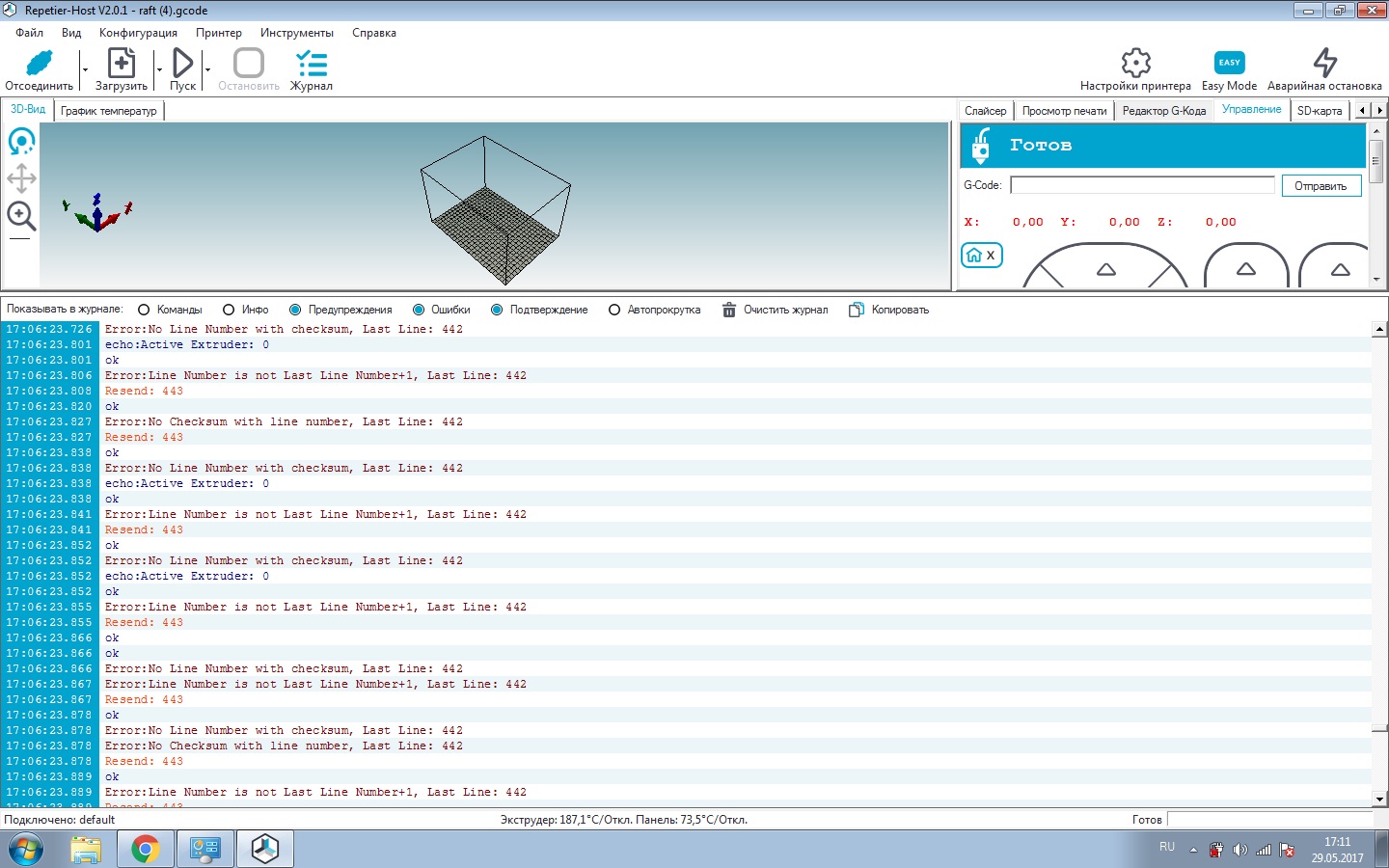

Здравствуйте. Решил откалибровать принтер с помощью калигатора. Раньше принтер печатал калибровочные тесты хорошо. Теперь репитор хост выдает ошибки. Старые тесты также не хочет печатать.
Вложения
alex_set

Сообщения: 1
Зарегистрирован: 29 май 2017, 14:13

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 05 июн 2017, 11:06

эта проблема не относится к генератору тест кодов.
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение ugh » 22 июн 2017, 13:21

Добрый день!
Уже несколько дней не могу переключить вкладки в caligator'е. Пробовал на нескольких компьютерах в броузерах Chrome и FireFox. В чем может быть проблема? Раньше работало нормально.
ugh

Сообщения: 5
Зарегистрирован: 22 июн 2017, 13:19

Re: CaliGator - генератор калибровочных кодов

Сообщение ugh » 23 июн 2017, 09:34

Повторюсь: несколько дней уже нельзя переключить вкладки в CaliGator'е.

P.S. Писал уже, но поскольку это моё первое сообщение на форуме, то оно бесконечно находится на модерации и не опубликовано.
ugh

Сообщения: 5
Зарегистрирован: 22 июн 2017, 13:19

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 23 июн 2017, 10:30

да, вижу.
позавчера обновил движок wabasyst - что то они там перемудрили, буду разбираться
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение ugh » 23 июн 2017, 10:43

Спасибо! :)
ugh

Сообщения: 5
Зарегистрирован: 22 июн 2017, 13:19

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 23 июн 2017, 10:54

спросил разработчиков, ждемс
https://developers.webasyst.ru/forum/20 ... g-ekshnov/
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение ugh » 23 июн 2017, 11:15

О, спасибо! Уже работает!
ugh

Сообщения: 5
Зарегистрирован: 22 июн 2017, 13:19

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 23 июн 2017, 14:17

еще не работало, но вот сейчас - готово, проверяйте
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение ugh » 23 июн 2017, 18:45

Да, всё генерит нормально. В деле проверю только на выходных теперь. Спасибо ещё раз!
ugh

Сообщения: 5
Зарегистрирован: 22 июн 2017, 13:19

Re: CaliGator - генератор калибровочных кодов

Сообщение awegavrn » 14 июл 2017, 08:55

Подскажите новичку. Как привязать результаты теста Widht к моему принтеру? Печатаю соплом 0,5 и шириной экструзии 0,6. Печатаю через Simplify3D. Разве не должен тест учитывать разную ширину сопел, или я должен печатать соплом 0,5 линии толщиной 0,3? А как быть с более широкими соплами? В чем я не прав?
awegavrn

Сообщения: 1
Зарегистрирован: 31 янв 2017, 16:10
