CaliGator - генератор калибровочных кодов

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

CaliGator - генератор калибровочных кодов

Сообщение setar » 25 апр 2013, 15:05

Для удобства пользователей 3D принтеров, мной создан генератор тестовых кодов.
http://base3d.ru/CaliGator/

в данный момент доступны следующие тесты:
  • raft - по сути это просто подложка, по ее качеству можно осуществлять калибровку стола
  • flow - подбор потока под конкретный материал
  • width - подбор ширины линии экструзии
  • temp - подбор температуры печати
  • suck - подбор величины отката подачи (ретракта)
  • suck_speed - подбор скорости отката подачи


Методика тестирования:
Прежде чем приступить к тестированию проходим по всем вкладкам проверяя параметры, выставляем значения по опыту,
которые на наш взгляд дают наилучшие результаты (позже я введу рекомендуемые профили для разных принтеров).

raft
в этом тесте наша задача получить равномерные, слегка придавленные линии.
Обращаем внимание на расстояние между линиями экструзии, оно должно быть равномерным по всей площади, по ним можно судить о наклоне стола (если один угол или сторону плющит больше других) или о неровности стола (если имеют место неравномерно расположенные участки с более сильным придавливанием).
Рафт делается на двойной высоте слоя и использует тройной поток.

flow
в этом тесте проверяется поток, он должен быть достаточен чтобы между линиями экструзии не образовывалось просветов (щелей), в то же время сильно завышенный поток будет давать выдавливание пластика за периметр модели.
2013-04-25 14.48.36.jpg


width
в этом тесте меняется сразу два параметра: ширина между центрами выкладываемых линий, и поток который компенсирует увеличение требуемой площади экструзии.
При слишком плотной укладке линии будут мешать друг другу, а при слишком редкой будут появляться щели.
результатом теста является некоторый диапазон допустимых значений ширины одной линии экструзии
2013-04-25 13.48.02.jpg


temp
в этом тесте выбирается температура печати, ее хорошо видно визуально.
при недостаточном нагреве будет иметь место расслоение пластика, недостаточное сцепление с подложкой.
при чрезмерном нагреве будет наблюдаться обесцвечивание пластика или даже его "вскипание"
2013-04-25 15.38.29.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 9648
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 26 дек 2016, 16:30

тут я к сожалению ничего поделать не могу, в коде теста все верно
Аватара пользователя
setar
Site Admin

Сообщения: 9648
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение glebkudr » 30 дек 2016, 02:12

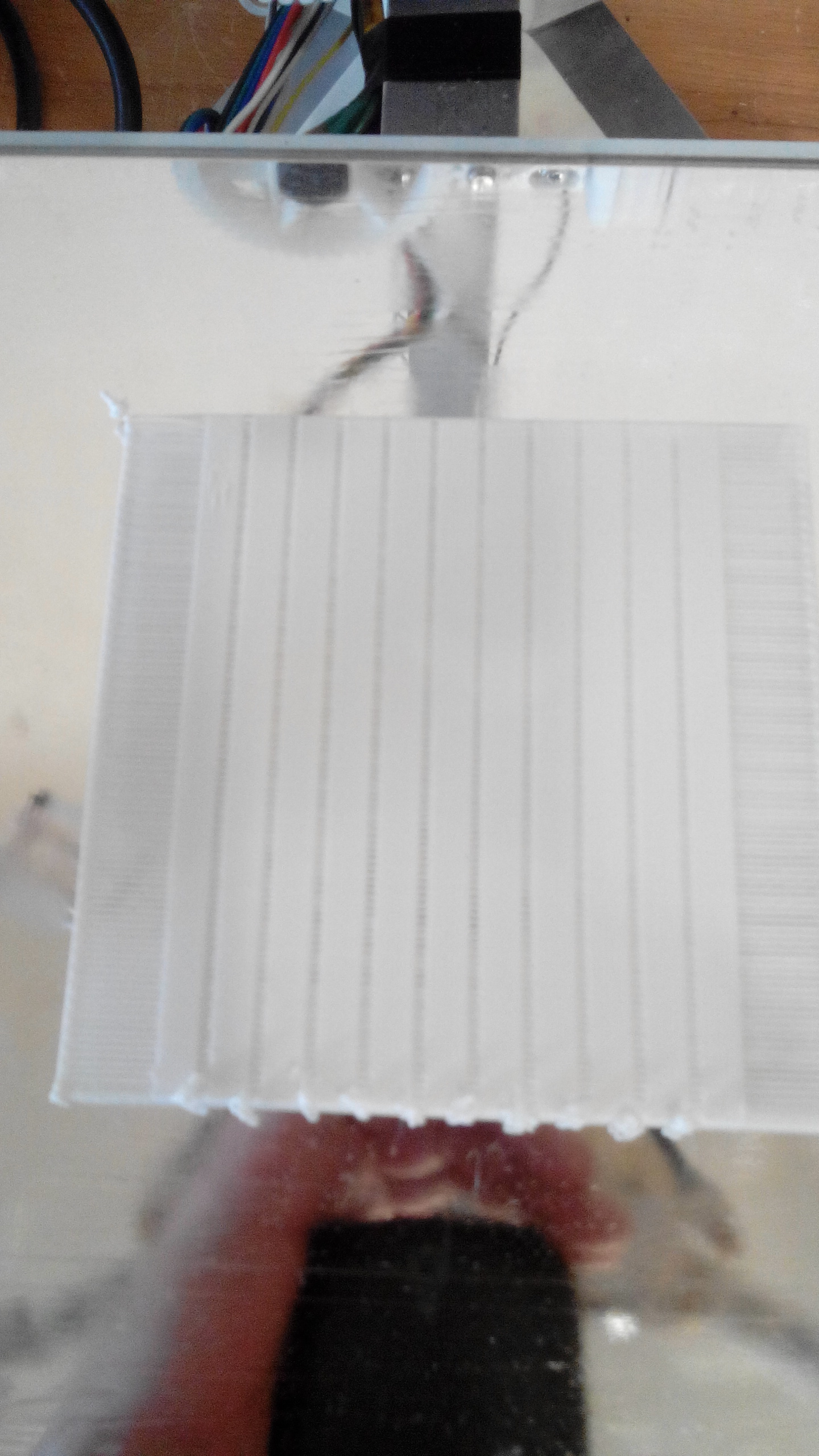

При печати рафта возникают неровности, типа рябь на волне- как будто неравномерная подача. Причем в сходных местах на каждом слое.
Подскажите, с чем может быть проблема? Принтер h-bot, боуден.

Большая картинка: https://i.gyazo.com/95310e1113d3ff7a199 ... 4d4f84.jpg
glebkudr

Сообщения: 19
Зарегистрирован: 14 окт 2013, 06:15

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 30 дек 2016, 02:33

что то с механикой.
снимите напругу с двигателей, попробуйте поводить голову руками обращая на нелинейности в сопротивлении
Аватара пользователя
setar
Site Admin

Сообщения: 9648
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение opasnOo » 19 янв 2017, 23:21

Здравствуйте, на сайте сегодня легла база данных или память на серваке закончилась и MySQL перестал работать, выдает ошибку Got error 28 from storage engine(( восстановите пожалуйста, успел только один тест провести
opasnOo

Сообщения: 3
Зарегистрирован: 28 дек 2016, 11:43

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 20 янв 2017, 12:44

да, в курсе вот forum5/topic15606-15.html#p370086
Аватара пользователя
setar
Site Admin

Сообщения: 9648
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение Salut » 20 янв 2017, 15:49

Подскажите, при формировании теста ширины линии, ширина не зависит от параметра ширины, заданного в поле ввода,
Testing parameters:(width) 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | 0.28 | 0.30 | 0.32 | 0.34 | 0.36 | 0.38 |

Получается откалибровать форсунку с диаметром 0.4 полноценно уже не получится. Это глюк, или так и задумано?
Salut

Сообщения: 2
Зарегистрирован: 20 янв 2017, 15:43

Re: CaliGator - генератор калибровочных кодов

Сообщение opasnOo » 20 янв 2017, 17:44

спасибо за оперативность))
opasnOo

Сообщения: 3
Зарегистрирован: 28 дек 2016, 11:43

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 20 янв 2017, 22:56

Salut писал(а):Подскажите, при формировании теста ширины линии, ширина не зависит от параметра ширины, заданного в поле ввода,
Testing parameters:(width) 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | 0.28 | 0.30 | 0.32 | 0.34 | 0.36 | 0.38 |

Получается откалибровать форсунку с диаметром 0.4 полноценно уже не получится. Это глюк, или так и задумано?

не очень понял вопрос.
в этом тесте меняется плотность укладки.
а ширина получившейся выдавленной нити и есть искомое (точнее ищем при каком сочетании высоты слоя, коэфициента потока и плотности укладки получаем красивую поверхность)
Аватара пользователя
setar
Site Admin

Сообщения: 9648
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение Salut » 21 янв 2017, 00:15

setar писал(а):
Salut писал(а):Подскажите, при формировании теста ширины линии, ширина не зависит от параметра ширины, заданного в поле ввода,
Testing parameters:(width) 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | 0.28 | 0.30 | 0.32 | 0.34 | 0.36 | 0.38 |

Получается откалибровать форсунку с диаметром 0.4 полноценно уже не получится. Это глюк, или так и задумано?

не очень понял вопрос.
в этом тесте меняется плотность укладки.
а ширина получившейся выдавленной нити и есть искомое (точнее ищем при каком сочетании высоты слоя, коэфициента потока и плотности укладки получаем красивую поверхность)

Попробую изложить чуть подробней, может и я не совсем понял смысл функции.
Начну от печки. В слайс3р есть параметр - толщина линии, который по хорошему именно это задает, соответственно, если задана линия толще, давит слайсер больше, кладет реже. ну по крайней мере эксперименты показали что оно так работает у меня.
Соответственно для сопла 0.3 рекомендуемая ширина линии 0.3*1.2=0.36 и это в диапазон предлагаемый КалиГатором попадает, а вот для сопла 0.5 - ширина рекомендуемая 0.6, и вот ее уже откалибровать не получается, поскольку независимо от любых настроет тест ширины мне предлагает вышеуказанные ширины линий. Ведь не логично печатать соплом с диаметром 0.5 шириной линии 0.16,для этого есть узкие сопла.

И еще вопрос, я поковырялся в Гкоде калигатора, но я профан, расстояние между линиями я понял как задается, а вот меняется ли при этом скорость подачи прутка не понял. Slic3r же вычисляет скорость подачи исходя из заданной ширины линии, скорости движения, толщины слоя ну и попутно на коэффициент extrusion multiplier домножает?
Salut

Сообщения: 2
Зарегистрирован: 20 янв 2017, 15:43

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 21 янв 2017, 00:30

вопрос понял, да это пока ограничение, буду исправлять в следующем релизе (уже скоро - самому понадобилось несколько тестов для цветного экструдера)
скорость подачи прутка вычисляется автоматически, через объём, с учетом коэфициента flow
Аватара пользователя
setar
Site Admin

Сообщения: 9648
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение zakamik » 05 мар 2017, 17:35

Не знаю, как у других, у меня после команды F15000 марлин сходит с ума - или зависает, или того хуже, уводит суппорт в неизвестные дали до упора. Принтер дельта.
Приходится в каждом файле менять на F5000.
zakamik

Сообщения: 104
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 06 мар 2017, 13:53

для того чтобы принтер не сходил с ума нужно корректно устанавливать его физические пределы по скоростям, ускорениям, расстояниям перемещений и т.д.
это прямая обязанность прошивки.
Коль настроили криво - вот и получаете соответствующий результат.
Аватара пользователя
setar
Site Admin

Сообщения: 9648
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение Екатеринбуржец » 18 апр 2017, 17:24

Возвращаясь к ранее заданному вопросу о том что при печати temp принтер не дожидается установки температуры.

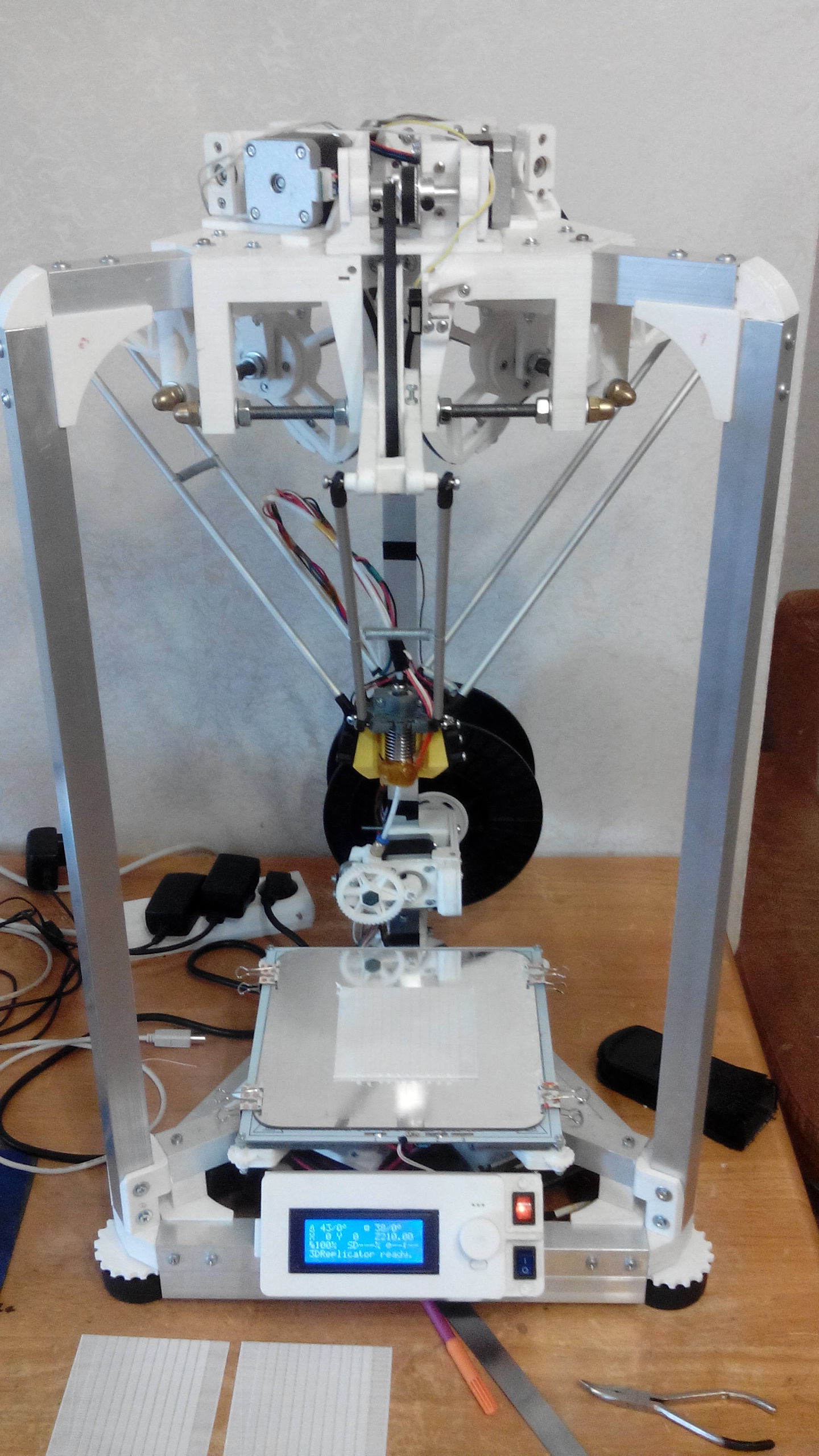

Собрал новый принтер, дельта робот(не путать с обычными дельтами!), и печатал опять тесты для настройки. В том числе temp. Так вот он дожидается установления температуры!
Мозги одинаковые с моим старым принтером, прошивка хоть и марлин но модифицированная. Не мной а авторами данного принтера. Возможно они что то исправили. В блоге одного из авторов есть упоминания о фиксе багов, но поскольку я в английском дуб то ничего не понял.
Вложения
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 18 апр 2017, 19:28

Да, такой эффект на некоторых прошивках уже был выявлен - не понятно что за логика, но факт.
В ближайшее время буду сильно модернизировать этот калибровщик, с целью нарезки тест файла на реальном слайсере с реальными профилями, и составлением тестового образца из нескольких файлов
Аватара пользователя
setar
Site Admin

Сообщения: 9648
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение Myp » 18 апр 2017, 22:05

Екатеринбуржец писал(а): принтер не дожидается установки температуры.

в прошивке есть параметр который задаёт минимальное расхождение между факт/план в температуре которое не считается критичным и принтер не останавливается на догрев, возможно что эта цифра больше чем шаг в калибраторе
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16703
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
