Re: Direct extruder by FireFly

Сообщение Radus » 10 июн 2013, 09:30

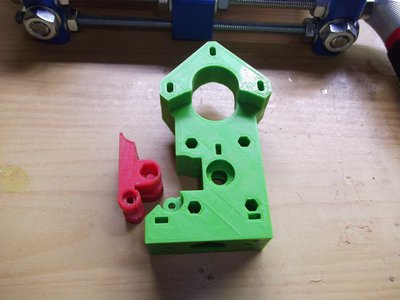

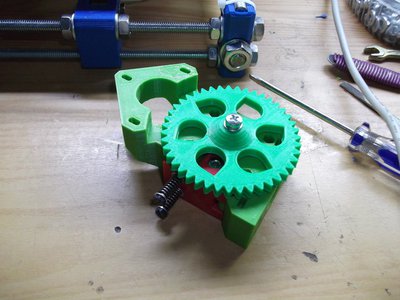

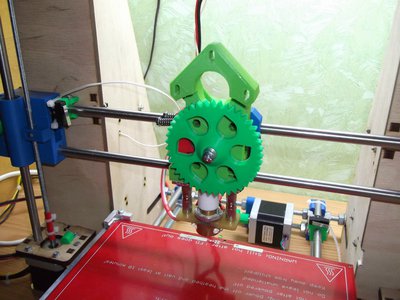

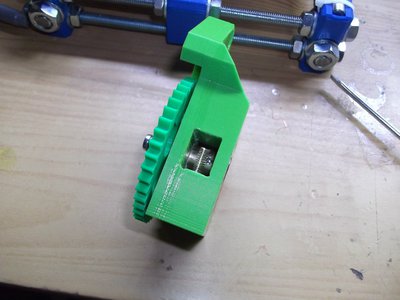

Экструдер прямой подачи у меня не получился. Сделал новый с шестеренкой =)
Получилась такая своя конструкция не как у всех =)
В общем я доволен, все недостатки, что были в предыдущем варианте я устранил =)
Вложения
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Direct extruder by FireFly

Сообщение setar » 22 окт 2013, 04:04

FireFly, какой у тебя получился результат?
я сейчас проектирую сменные головы на магните, прямая подача была бы здесь хороша.
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Direct extruder by FireFly

Сообщение obdiy » 23 окт 2013, 14:28

вообще есть смысл ставить директ экструдер на 3мм пруток? он вроде как меньше и легче, но что с моментом? мотор не взвоет?

Добавлено спустя 12 минут 56 секунд:
и вот нашел на thingiverse директ. и прочистить и прокрутить
http://www.thingiverse.com/thing:164813
obdiy

Сообщения: 114
Зарегистрирован: 18 сен 2013, 10:46

Re: Direct extruder by FireFly

Сообщение Vlad-I » 23 окт 2013, 15:35

obdiy писал(а):вообще есть смысл ставить директ экструдер на 3мм пруток? он вроде как меньше и легче, но что с моментом? мотор не взвоет?


Ох намучался я с директом на 3мм... Момента хватает, но очень критично качество подающей шпули с насечками и прижим подшипника. Перетянешь прижим - мотор стучать начинает, недотянешь - грызет пруток. Смена пластика - целое приключение потом с подбором прижима и тока. Греется мотор экструдера сильно. Разочаровался я в общем в директе, сейчас делаю обычный, с шестеренками...

А этот:
obdiy писал(а):Добавлено спустя 12 минут 56 секунд:
и вот нашел на thingiverse директ. и прочистить и прокрутить
http://www.thingiverse.com/thing:164813


не директ, там червячная передача 20:1
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев

Re: Direct extruder by FireFly

Сообщение FireFly » 23 окт 2013, 18:05

да такая же тема - тянет 3мм с трудом, почти на пределе, греется есстествено. Короч не вариант.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Direct extruder by FireFly

Сообщение setar » 23 окт 2013, 19:04

значит будем мудрить шестерни с HotSwap мотором :)
хочу разделить на магнитном подвесе "каретка + мотор" и к ним сменные "экструдер + HotEnd" (экструдеры с индивидуальным подводом пластика)
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Direct extruder by FireFly

Сообщение how_eee » 24 окт 2013, 00:59

А можно чуть подробней? На какой раме? Как меняется?
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Direct extruder by FireFly

Сообщение Vlad-I » 24 окт 2013, 01:04

А как контакты организовать на термистор и нагреватель сопла (там-таки ток приличный, магнитный контакт пойдет?)
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев

Re: Direct extruder by FireFly

Сообщение setar » 24 окт 2013, 02:26

пока на уровне концепта, без привязки к конкретной модели принтера
идею вынес в отдельную тему: forum107/topic13485.html
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Direct extruder by FireFly

Сообщение whale » 24 окт 2013, 06:24

Тоже первый вариант был напрямую - момента не хватает, поставил миниатюрный шаговик+редуктор 1/100 тянет безумно )
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56
