Direct extruder by FireFly

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Direct extruder by FireFly

Сообщение karabas2011 » 13 апр 2013, 10:41

FireFly писал(а):да под 3 мм, под 1.75 переделать не сложно.

по идее на 1.75 нужен меньишй момент. А на 3мм народ не случайно начал редукторные PG35 ставить. Тот же прюша.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Direct extruder by FireFly

Сообщение FireFly » 13 апр 2013, 10:49

агы, PG35 у меня есть, но пока начать решил с обычного nema17
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Direct extruder by FireFly

Сообщение karabas2011 » 13 апр 2013, 11:24

FireFly писал(а):агы, PG35 у меня есть, но пока начать решил с обычного nema17

ну и отлично.Хоть узнаем пропускную. кстати мож микрошаг вырубить нафиг чтоб помощнее был.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Direct extruder by FireFly

Сообщение how_eee » 13 апр 2013, 20:14

На когда намечен тест?
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Direct extruder by FireFly

Сообщение FireFly » 14 апр 2013, 11:49

башку новую жду
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Direct extruder by FireFly

Сообщение faeton13 » 15 апр 2013, 14:49

возмодно стоит добавить опорный подшипник для вала экструдера.
а почему на директ драйве точность подачи вдруг станет выше чем на вэйде?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Direct extruder by FireFly

Сообщение karabas2011 » 15 апр 2013, 17:31

faeton13 писал(а):возмодно стоит добавить опорный подшипник для вала экструдера.
а почему на директ драйве точность подачи вдруг станет выше чем на вэйде?

потому что диаметр подающего ролика больше. А чем он больше тем точнее.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Direct extruder by FireFly

Сообщение FireFly » 15 апр 2013, 20:37

не только, в любом редукторе еще люфт присутствует, а при директе все ровно и четко подается в сопло как туды так и при ретракте оттуды)).
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Direct extruder by FireFly

Сообщение setar » 15 апр 2013, 23:20

спорно, люфт будет в 1-2градуса, это не существенно.
нужны эксперименты.
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Direct extruder by FireFly

Сообщение faeton13 » 18 апр 2013, 00:47

karabas2011 писал(а):
faeton13 писал(а):возмодно стоит добавить опорный подшипник для вала экструдера.
а почему на директ драйве точность подачи вдруг станет выше чем на вэйде?

потому что диаметр подающего ролика больше. А чем он больше тем точнее.

? О_о простоте мое инденерное образование отказывается это понимать. есть две окружности: первая 7мм, вторая - 10.5мм. от них отрежем одинаковые сектора в 0.25 градуса (минимальное разрешение при 1/8 шага).
вопросы:
1. длинна дуги какого из секторов будет больше?
2. для какого из случаев мотору подключенному к центру окружности требуется развить большее усилие для создания одинаковой силы приложденной по качательной к данной окружности?

Добавлено спустя 5 минут 28 секунд:
FireFly писал(а):не только, в любом редукторе еще люфт присутствует, а при директе все ровно и четко подается в сопло как туды так и при ретракте оттуды)).

ээ а еще шаговики "дрибезжат" сами по себе во время работы. ) интересно компенсирует ли отсутсвие мифического люфта. повышенную в 20 раз дисперсию подачи?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Direct extruder by FireFly

Сообщение Radus » 01 июн 2013, 19:53

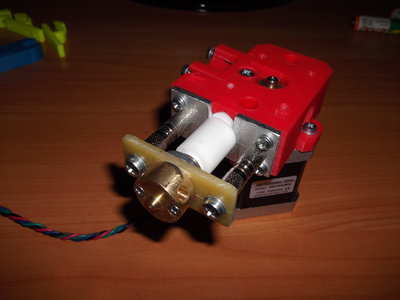

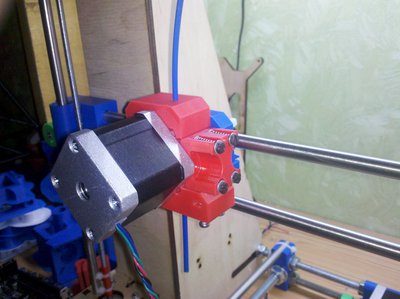

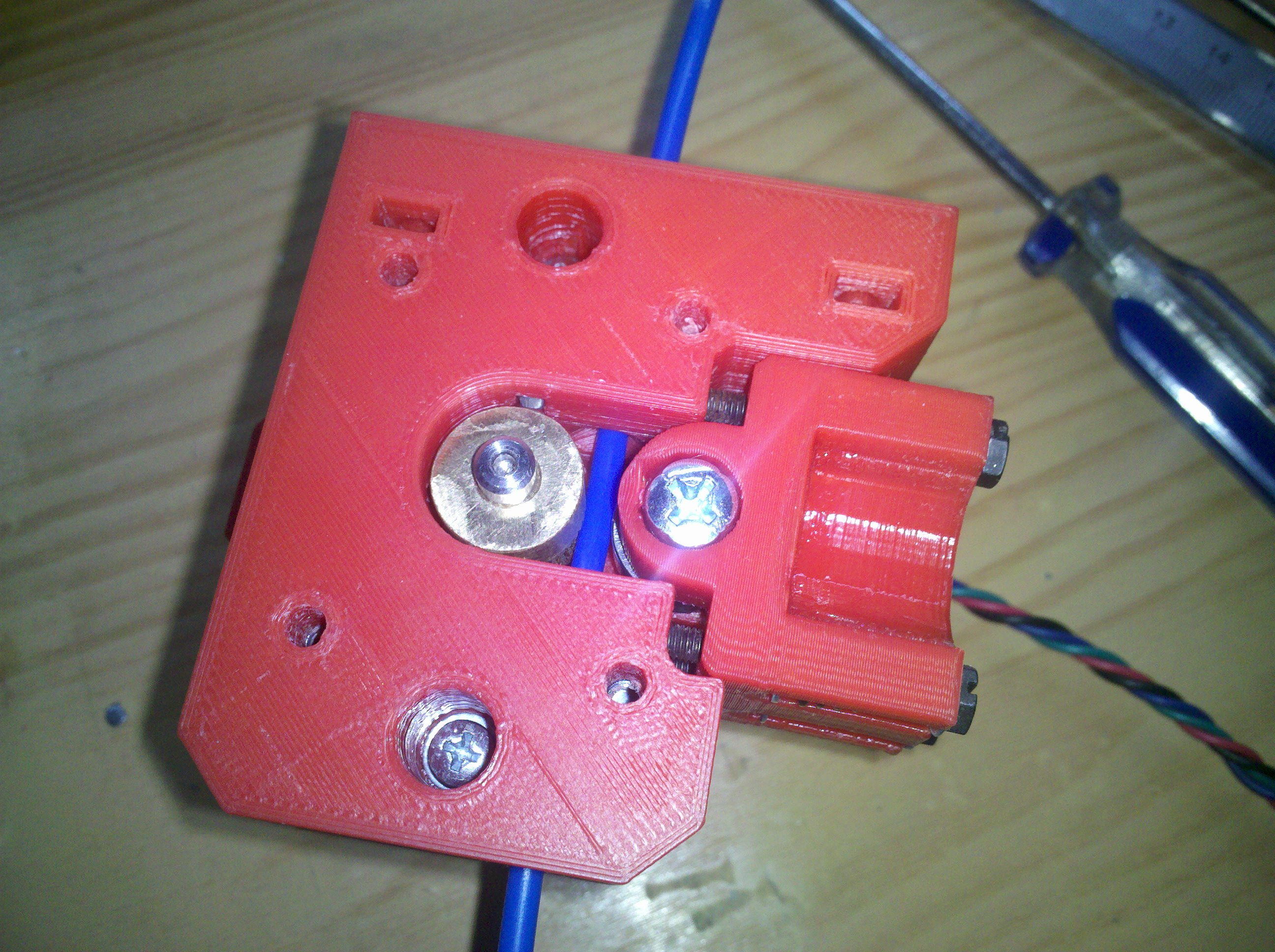

А у меня получился вот такой Direct Extruder.
Недостатки этого экструдера.
1. Прижимной ролик неудобно вручную отодвигать в момент заправки нового прутка.
2. Если засорятся насечки на шестеренке, то чистить ее никак, придется снимать экструдер.
3. Нет возможности ручной прокрутки двигателя. Это надо для проверки как плавно входит пруток в сопло.

Надо будет устранить в следующей версии ;)

Добавлено спустя 6 минут 47 секунд:

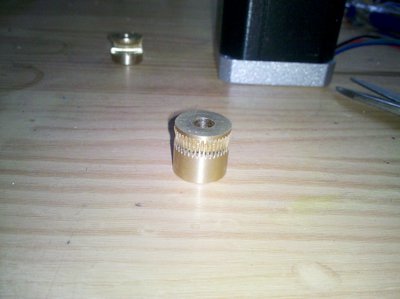

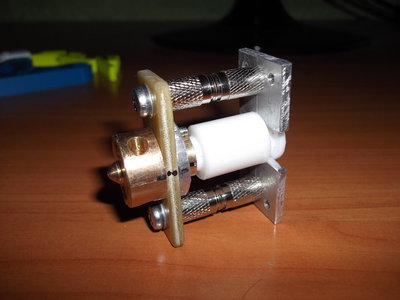

Шестеренку и сопло вытачивал сам. Хотя у меня плохо получается работать на токарном станке. Надо больше опыта ;)
Вложения
2013-05-31 (2).JPG
2013-05-31 (4).JPG
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Direct extruder by FireFly

Сообщение how_eee » 01 июн 2013, 22:27

Красиво получилось но...
1. на детали с роликом надо сделать зацепы под указательный и средний палец вместо выемок. За них тянуть, уперев большой палец снизу в корпус экструдера.
2. На корпусе, с противоположной стороны шестеренки от прутка отодвинуть вырез для доступа чистки
3. Надо было точить шестеренку длиннее, так чтобы она торчала наружу и за нее можно было крутить.
4. Переделать каретку Х чтобы был доступ сзади к шестеренке.

Самое главное так и не написал. Как оно давит пластик? Работает как надо?
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Direct extruder by FireFly

Сообщение Radus » 02 июн 2013, 22:37

how_eee писал(а):Красиво получилось но...
1. на детали с роликом надо сделать зацепы под указательный и средний палец вместо выемок. За них тянуть, уперев большой палец снизу в корпус экструдера.
2. На корпусе, с противоположной стороны шестеренки от прутка отодвинуть вырез для доступа чистки
3. Надо было точить шестеренку длиннее, так чтобы она торчала наружу и за нее можно было крутить.
4. Переделать каретку Х чтобы был доступ сзади к шестеренке.

Самое главное так и не написал. Как оно давит пластик? Работает как надо?

Да скорее всего в новой версии сделаю такой апгрейд.

Хотел на выходных проверить и запустить как работает, но затык получился, оказывается мой новый контроллер на atmega1284P а в avrdude.conf для него нет описания. Прошивку прошить не получается =(
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Direct extruder by FireFly

Сообщение how_eee » 02 июн 2013, 23:21

У меня тоже 1284. Надо залить бутлоадер. Я перепробовал несколько, какой именно заработал не помню. Кажется тот что из комплекта сангуинололу. Также была заморочка с фьюзами.
Чтобы залить все это дело надо isp программатор. Его можно легко сделать из ардуино.
Читай тут. http://blog.think3dprint3d.com/2012/04/ ... nlolu.html
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Direct extruder by FireFly

Сообщение Radus » 04 июн 2013, 21:27

Эксперимент с директ-драйвом для прутка 3 мм не удался. Пробовал по всякому, мотору не хватает сил даже протолкнуть пруток без сопла с зажатыми пружинками. Пробовал выкручивать ток моторов на максимум, а еще пробовал два разных мотора 42BYGHW609 и 42BYGHM809.
Так что надо обязательно делать редуктор.
А с прутком 1,75 мм может быть и получилось, но у меня его нет в наличии, чтобы проверить.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти
