Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение Григорий » 17 мар 2013, 19:31

Michael_K писал(а):у вас 40 миллиметров на оборот - 200 полных шагов (правильно понимаю?). Если бы звенел шаговик, то было бы 5 периодов на миллиметр. У вас примерно в два раза меньше. То есть, возможно, фазы у шаговика разные, например (драйвера, контакты, провода) или просто шаговик "кривой".

Добавлено спустя 7 минут 24 секунды:
А не может такого быть из-за неравномерности экструдера (шаг шестеренок, например)?


Спасибо!
Да, 200 шагов в полношаговом режиме. Надо точно будет подсчитать сколько периодов на одной грани кубика.

Периодические эти самые возмущения хорошо проступают на одной грани и почти отсутствуют на другой, это все таки говорит против гипотезы о экструдере.
Скорее оси/моторы/подшипники.

karabas2011 писал(а):У вас нет никакого звона. Точнее его и не видно в "шуме".

Да, на этих кубиках нет. Завтра сфоткаю деталь где шум.


karabas2011 писал(а):Надо принтер на подпружиненные колёсики поставить. Тогда часть энергии будет расходоваться на его перемещение. А не на раскачку колебаний.


Да, нужно попробовать. Хотя скорее всего рама относительно стола колеблется гораздо с меньшей амплитудой, чем оси. Тут вязкое трение надо вводить между каретками и направляющими на мой взгляд.

Хотя если виновата низкая жесткость валов и растяжимые ремни, то бороться надо именно с этим. Ремни шире, а оси толще.


Прошивка Marlin, версию Kisslicer уточню завтра.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение Григорий » 18 мар 2013, 20:31

Kisslicer 1.0.9.7

_materials
Код: Выделить всёРазвернуть
[ABS]
fan_off_ISOs_all=2
temperature_C=245
keep_warm_C=159
first_layer_C=245
bed_C=100
sec_per_C_per_C=0.00999583
RPM_min=3
RPM_max=75
destring_suck=1
destring_prime=1
destring_min_mm=0
destring_speed_mm_per_s=10
min_layer_time_s=10
wipe_mm=3
cost_per_cm3=0
flowrate_tweak=1
fiber_dia_mm=3
color=0


_printers
Код: Выделить всёРазвернуть
[Default]
extension=gcode
cost_per_hour=0
g_code_prefix=473238
g_code_postfix=4D3130342053300A4732382058300A4D3834
g_code_ext_change=NULL
post_process=NULL
num_extruders=1
firmware_type=2
M104_M109=1
add_comments=0
z_speed_mm_per_s=3.5
z_settle_mm=0
bed_size_x_mm=150
bed_size_y_mm=150
bed_size_z_mm=180
bed_offset_x_mm=15
bed_offset_y_mm=15
bed_offset_z_mm=0
bed_roughness_mm=0
travel_speed_mm_per_s=100
first_layer_speed_mm_per_s=25
lo_speed_perim_mm_per_s=4
lo_speed_solid_mm_per_s=15
lo_speed_sparse_mm_per_s=30
hi_speed_perim_mm_per_s=50
hi_speed_solid_mm_per_s=60
hi_speed_sparse_mm_per_s=75
ext_mm_per_rev_1=6
ext_material_1=0
ext_axis_1=0
ext_mm_per_rev_2=1.25
ext_material_2=0
ext_axis_2=0
ext_mm_per_rev_3=1.25
ext_material_3=0
ext_axis_3=0
model_ext=0
support_ext=0
support_body_ext=0
raft_ext=0
solid_loop_overlap_fraction=0.5


_styles
Код: Выделить всёРазвернуть
[Default]
layer_thickness_mm=0.2
extrusion_width_mm=0.35
num_loops=3
skin_thickness_mm=0.8
infill_extrusion_width=0.35
infill_density_denominator=2
stacked_layers=1
use_destring=0
loops_insideout=1
round_infill=0

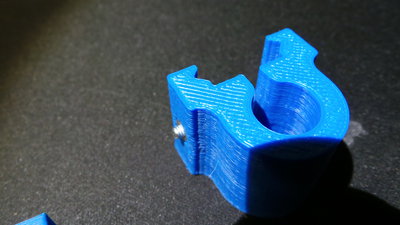

Звон 1


Звон 2
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение setar » 18 мар 2013, 21:54

звона на 2 нету - это модель шестигранником (малое скругление задано)
на 1 практически нету, по крайней мере можно не париться

а вот стенка по вертикали гуляет, причем вероятнее всего из за сильно завышенного потока.
следите за темой соседней про софт калибровки, думаю скоро до ума доведу - поможет.

про настройки кислайсера пока ничего не скажу - нужно вдумчиво анализировать, а ещё лучше тоже после софта калибровки внести нужные значения
Аватара пользователя
setar
Site Admin

Сообщения: 10666
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение karabas2011 » 18 мар 2013, 22:26

попробуйте напечатать постепенно уменьшая flow tweak c 1 до 0.8
если биения слоёв не исчезнут - затягивайте ремни и проверяте люфты.
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение Григорий » 19 мар 2013, 18:56

Спасибо!

Да, уменьшили поток с 1 до 0,87 вроде стенки поровнее стали. Еще попробуем перекалибровать экструдер.

Попробовали Kisslicer с PLA - качество в 100 раз лучше чем на ABS.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение karabas2011 » 19 мар 2013, 19:03

Григорий писал(а):Спасибо!

Да, уменьшили поток с 1 до 0,87 вроде стенки поровнее стали. Еще попробуем перекалибровать экструдер.

Попробовали Kisslicer с PLA - качество в 100 раз лучше чем на ABS.

Вы пожалуйста подтверждайте фотками подобные слова.
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение Григорий » 19 мар 2013, 19:27

Нет проблем. Только завтра.

Кубик Kisslicerа я случайно испортил схватившись за теплый -- весь перекосило. Завтра напечатаем новый.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение Sailanser » 20 мар 2013, 14:38

Григорий
А можно поподробнее про электронику и горячий стол. Какие впечатления от работы и прочее и если можно фотку покрупнее.
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение Григорий » 22 мар 2013, 16:37

karabas2011 писал(а):Вы пожалуйста подтверждайте фотками подобные слова.

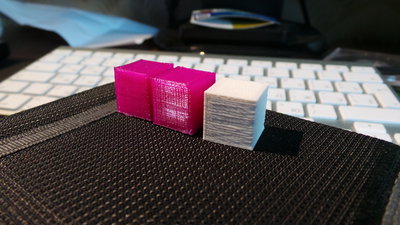

Слева PLA, справа ABS


К сожалению фото не до конца передает разницу. Вживую PLA гораздо красивее смотрится. Настройки Kisslicera на сколько я знаю не менялись, просто поменяли пластик.

По моим наблюдениям детали из PLA на нашем принтере получаются в среднем аккуратнее.

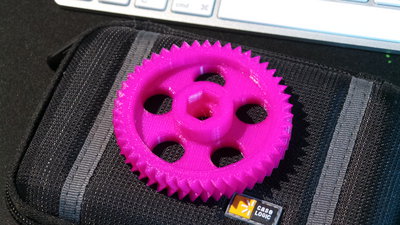

Ведомая шестерня

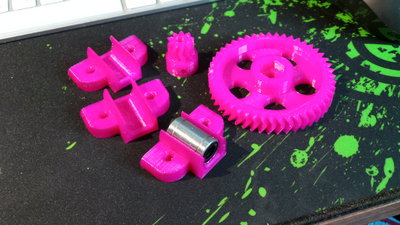

Детальки из PLA
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение setar » 22 мар 2013, 17:58

Григорий писал(а):К сожалению фото не до конца передает разницу. Вживую PLA гораздо красивее смотрится. Настройки Kisslicera на сколько я знаю не менялись, просто поменяли пластик.

именно, в том и ошибка.
попробуйте в машину настроенную на 98 бензин залить 76, без перенастройки.
а потом удивляемся: "а едет как то не так"
Аватара пользователя
setar
Site Admin

Сообщения: 10666
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение Григорий » 22 мар 2013, 19:14

Sailanser писал(а):Григорий
А можно поподробнее про электронику и горячий стол. Какие впечатления от работы и прочее и если можно фотку покрупнее.


Все заработало с первого раза )
Плата очень качественно изготовлена, горячий стол также. Толстый стеклотекстолит, нагревательные дорожки сверху. Выглядит очень красиво. Рядом с клеммами светодиод.

На сайте автора есть маленькая прошивочка для тестирования шаговиков при первом подключении использовали сначала ее. Потом залили Marlin.

Работает пока замечательно, сбоев связанных с платой не было.

В комплекте с горячим столом идет специальная теплоизолирующая лента с липким слоем. Она клеится под стол. Стол можно крепить как на 4 винтах, так и на трех, так как есть дополнительные отверстия.

Если будете заказывать, то обратите внимание на время комплектации горячего стола -- когда мы заказывали было несколько недель.
Сами платы как правило у него в наличии.

Фото пока не успел сделать, извините. В принципе в гугле можно найти такие фото.
Григорий

Сообщения: 42
Зарегистрирован: 23 фев 2005, 23:48
Откуда: Москва
прог. языки: GNU Octave

Re: Приветствуйте в своих рядах! Prusa Air 2

Сообщение Григорий » 26 мар 2013, 20:24

Sailanser писал(а): если можно фотку покрупнее.

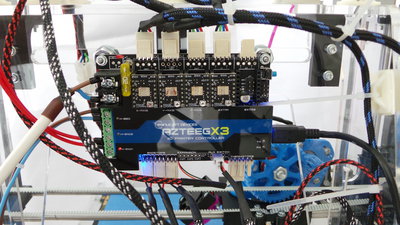

Azteeg X3
