Тогда могу посоветовать так сделать, поставить шпиндель, прикрепить стеклотекстолит, да хотя бы 1,5мм и его попилять, оно само все и развалиться

Дальше обсуждения только тут: http://www.allrussian.info/index.php?pa ... dID=117575 , а то не по теме!

Sailanser писал(а):иначе шалтай болтай:no:

Собиралось асё вот так примерно, где и потуже насаживалось: http://www.youtube.com/watch?v=nuvQ4QGa ... e=youtu.be

Все равно клеить надо. Иначе такое выдавать будет что ........

Небольшой офф топ.
У самого тоже фанерный ЧПУ но несколько большего размера вот на нем и пилил детальки для принтера.

Справа на второй фотке, как раз и видно тот самый столик, который потом уже на принтер установился.

На данном этапе выглядит вот так: http://www.youtube.com/watch?v=vI4zgF4G ... e=youtu.be
Для окончательной сборки механики ожидаю ремни(((

Вполне прилично. Еще как понимаю надо концевики поставить и электронику. Электронику какую планируете ставить?

Sailanser писал(а):Еще как понимаю надо концевики поставить и электронику. Электронику какую планируете ставить?

Под концевики места есть, как в оригинале. Так как принтер просто тестовый, делался для обучения, электроника вся выносная, может в коробочку засуну. В корпусе размещать не стал, хотя она почти что входит.
Электроника и софт всё почти как у вас:
Printer: Printrbot jr
Firmware: Marlin
Host: Repetier-Host
Slicer: Slic3r
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4

В коробок в принципе не плохо электронику но без верхней крышки на верх лучше поставить сразу охлаждение из кулеров для обдува радиаторов драйверов.
Я у себя сделал планку крепления для двух 40 мм вентиляторов (post301736.html#p301736) и прицепил по посадочным отверстиям рампаса сверху. Так же рекомендую купить автомобильное реле на 12 вольт и 30-50 ампер, у него цена смешная всего 50 руб и запитать нагрев столика через него таким образом можно будет варьировать напряжение нагрева столика 12 либо 24 вольта и основательно снизиться нагрузка на управляющий транзистор столика да и на всю электронику что на рампсе.

Sailanser писал(а):В коробок в принципе не плохо электронику. Рекомендую купить автомобильное реле

В корпус электронику не планировал так как принтер не расчитывал на длительное использование, он как макет для обучения, может потом подарю кому нибудь (желающие в личку, Новосибирск))))) А так совет Ваш хорош, только одного карлосона с сади бы, а где защёлка для стола там прорезать щелевые воздуховоды. С реле тоже идея классная! А то все жалуются что греется транзистор и дорожки горят.

Добавлено спустя 1 час 18 минут:
Думаю ни кто не задумывается сколько ему обходится удовольствие, это я про 3D принтер)))
Вот примерно прикинул чего стоит мой Printrbot jr:
1.http://ru.aliexpress.com/item/Free-ship ... 70098.html
2.http://ru.aliexpress.com/item/J-Head-Ho ... 16098.html
3.http://ru.aliexpress.com/item/Free-ship ... 82119.html
4.http://ru.aliexpress.com/item/Mega-2560 ... 24519.html
5.http://ru.aliexpress.com/item/Wholesale ... 51886.html
6.http://ru.aliexpress.com/item/5pcs-4-le ... 27219.html Один даже в запас)))
7.http://ru.aliexpress.com/item/Free-ship ... 23725.html
8.Корпус из фанеры 6 мм
Всего: 6385 руб.
Плюс сотку на болтики, шайбачки, гаечки.

Я считаю это не так дорого по сравнению то что предлогают на рынке. Удовольствие от сборки ни за какие деньги не купишь!

Пришёл ремень, долго шёл, наверно пешком доставляли)))) Хотел фото но пишет "Не удалось закачать вложение ....." Фигня какая то. Удивила ручка капилярная в посылке в подарок))))
Осталось подключить электронику и настроить!
Sailanser огромное спасибо за помощь!

Zakatnyi писал(а):Пришёл ремень, долго шёл, наверно пешком доставляли))))

Бывает, но последнее время ПР видно как всегда тупить начала, мне БП 12V 33А 59 дней шел.

Zakatnyi писал(а):Осталось подключить электронику и настроить!
Sailanser огромное спасибо за помощь!

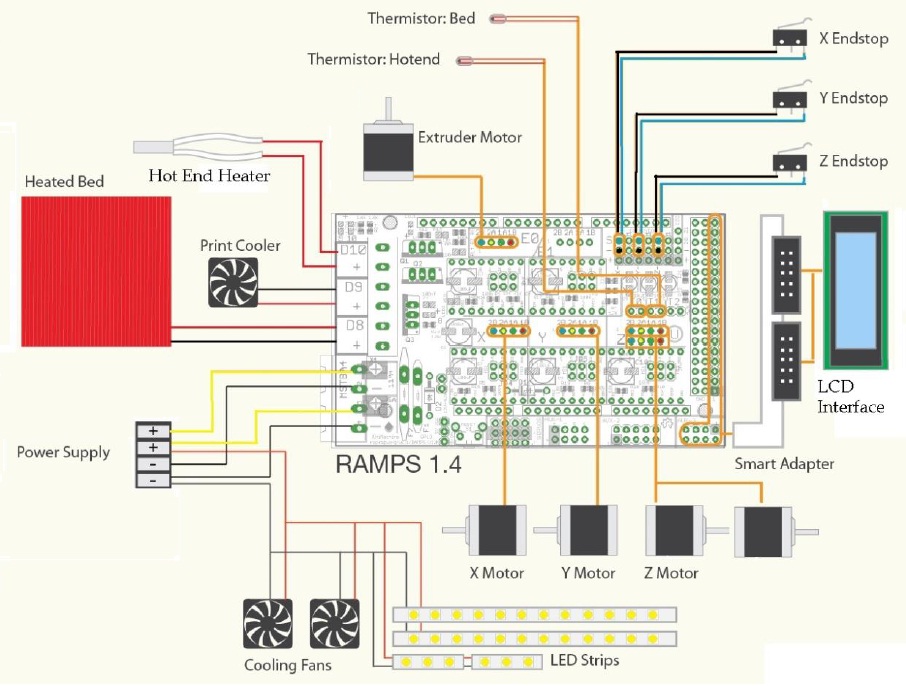

Настройка электроники там в принципе сложного ничего нет, единственное карту подключения рампаса надо нормальную а то инете все какие то блеклые да нечеткие. Вот приложил к сообщению нормальную карту, и понятно что куда и видно где да как.

Начал пробные пуски с ручкой вместо экструдела. http://vk.com/id167438392?z=photo167438 ... s167438392
Начало мне нравится, не нравится только то что зеркально печатает(((( Голова от жары пухнет но понимаю что какая то ось перепутанна и по ходу ось Х, но если я изменю вращение двигателя то концевик не будет срабатывать верно, его придётся инвертировать, а остальные то как Подскажите что да как

Как понимаю по фотке он на фотке стоит боком, ставите лицом к себе, ноль по осям это левый нижний угол, на вашей фотке угол противоположный тому на котором лежит бумажка.
Смотрите по какой оси идет зеркалка, в прошивке инвертируете эту ось. Если используются только три минимальных концевика (по фотке не понятно где они сейчас) то все три ставите в минимальные положения осей, если необходимо концевик инвертируете.

Извеняюсь не уточнил, ресунок лежит повёрнутый на 180 градусов. Ноль получается согласно фотки верхний левый угол. А что можно всего одну ось инвертировать и это норм? Что то считал если менять то все три, как то я узко мыслю!))) Вот так печаталось: http://vk.com/id167438392?z=photo167438 ... 2_00%2Frev

Zakatnyi писал(а):Извеняюсь не уточнил, ресунок лежит повёрнутый на 180 градусов. Ноль получается согласно фотки верхний левый угол. А что можно всего одну ось инвертировать и это норм? Что то считал если менять то все три, как то я узко мыслю!))) Вот так печаталось: http://vk.com/id167438392?z=photo167438 ... 2_00%2Frev

Фотка закрыта настройками приватности Тогда уж на сторонний ресурс какой нить или сюда к сообщению.

Инвертировать можно и одну ось и один концевик.

Верхний левый в ноль это не правильно. Принтер к себе, Правильно должно быть так. Жмете Z+ Z- ось поехала вверх и вниз соответственно. Жмете X+ X- поехала слева на право, и справа на лево соответственно. Жмете Y+Y- поехала от вас ось с экструдером, и соответственно поехала к вам ось с экструдером. Жмете домик (парковка) оси поехали так сначала X влево до концевика, потом Y от вас до концевика, следом Z вниз до концевика. Просто фотку выложите где у вас концевики стоят.
