TedBeer » 09 июн 2013, 12:00
IliaMoroz писал(а):TedBeer писал(а):Тринити лабс пишет про цельнометаллический, а по ссылке написано, что есть тефлоновая трубка.
Так что тот же ли это хотенд?
По логике тефлоновая трубка должна быть. Это есть хорошо.
Чем это хорошо? Идея цельнометаллического хотэнда - избавиться от легкоплавких компонент. Тогда температура будет ограничиваться только диапазоном термистора и возможностями нагревательного элемента. С тефлоном на 600-800 градусах не поработаешь.
IliaMoroz » 09 июн 2013, 13:54
Аукцион показал:
http://www.ebay.com.au/itm/AluHotend-LT ... 0f7&_uhb=1 Что модель без полной комплектации (нет нагревательного элемента и термистора) пользуется небольшим спросом (ушла за 20.5 у.е.).
Но я сяду за чертежи данной модели. В ней что то есть...
andreykyz » 11 июн 2013, 15:19
Думаю собрать горячую часть экструдера без центральной направляющей. Примерно вот такого плана:
Газовая форсунка вкручивается в алюминиевую пластину. К пластине будет прикручено несколько sqp резисторов. Сама ал. пластина будет крепиться к стеклотекстолитовой пластине(рабочая температура до +155°С.), а потом и к самому податчику нити. Скорее всего паставлю вентилятор чтобы жар не шел в сторону пластиковых деталей.[br][br]
У кого есть какие критические замечания?
Vlad-I » 11 июн 2013, 17:20
andreykyz писал(а):У кого есть какие критические замечания?
А "центральная направляющая" вообще не предусматривется? Как тогда будет выдавливаться пластик?
andreykyz » 11 июн 2013, 17:27
Vlad-I писал(а):А "центральная направляющая" вообще не предусматривется?
Теоретически можно добавить. Но пока хочу без неё.
Vlad-I писал(а):Как тогда будет выдавливаться пластик?
Вы хотите сказать что пластик будет выдавливаться вверх(в сторону толкателя) из форсунки?
setar » 11 июн 2013, 17:32
andreykyz писал(а):Теоретически можно добавить. Но пока хочу без неё.
Vlad-I писал(а):Как тогда будет выдавливаться пластик?
Вы хотите сказать что пластик будет выдавливаться вверх(в сторону толкателя) из форсунки?
нужно добавлять , без направляющей пластик будет выдавливаться по пути наименьшего сопротивления = вбок
andreykyz » 11 июн 2013, 17:56
setar писал(а):...по пути наименьшего сопротивления = вбок

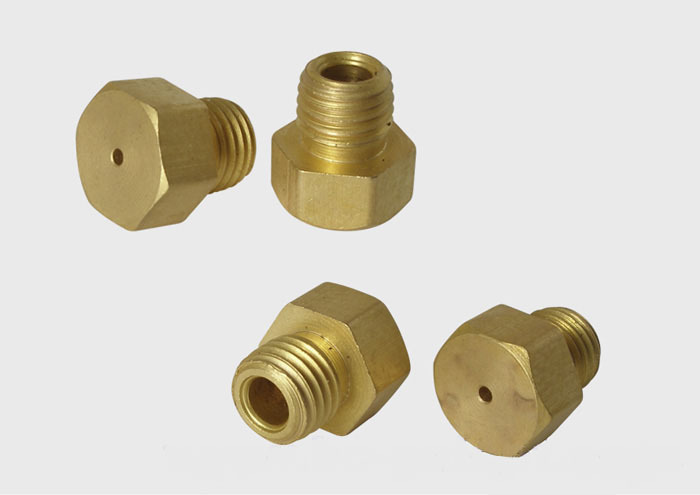

Вот как
выглядит мой газовый жиклер, сомневаюсь что будет выдавливаться вбок. может вверх?
Vlad-I » 11 июн 2013, 18:11
Вверху пруток, значит вбок. Вехняя часть жилера будет практически такой же горячей, как и сопло, и пластик будет плавиться уже на входе. Вот
тут почитайте, хорошо написано, начиная с раздела "Занимательная реология или о градиенте температур"
andreykyz » 11 июн 2013, 18:18
Vlad-I писал(а):Вверху пруток, значит вбок. Вехняя часть жилера будет практически такой же горячей, как и сопло, и пластик будет плавиться уже на входе
т.е. достаточно будет навернуть, стальную втулку с PTFE трубкой внутри?
Честно говоря мебя больше беспокоит нагревательный элемент. Их хватит?
RoboHobbyRu » 11 июн 2013, 19:53
А почему все пытаются прилепить резистор, вместо намотки нихромовой (например) проволоки. Ведь в последнем случае тепловое сопротивление нагревательный элемент - пластик, будет ниже.
om2804 » 11 июн 2013, 19:57
чего?
)
RoboHobbyRu » 11 июн 2013, 22:39
сколько по интернету видел HotEnd-ов, они все построены на использовании резистора в качестве нагревателя. Ни разу не попадались конструкции с нихромовой проволокой намотанной непосредственно на нагреваемый участок экструдера.
om2804 » 11 июн 2013, 23:10
Потому что резистор проще присобачивать, а нихром ещё и изолировать надо глиной какой-нибудь, или покупать уже в изоляции (но я такого не встречал)
Vlad-I » 11 июн 2013, 23:28
andreykyz писал(а):Честно говоря мебя больше беспокоит нагревательный элемент. Их хватит?
Вы собираетесь греть алюминиевую пластину, а лучше греть сразу сопло. А насчет хватит - эт зависит от сопротивления и количества нагревательных элементов
У меня резюк на J-Head 6.8 Ом вроде, греет - хватает. Да и может не стоит изобретать велосипед, есть уже проверенные конструкции. Если хочется самостоятельного изготовления, то для начала их повторить, а потом уже дорабатывать силой своей инженерской мысли.
hudbrog » 12 июн 2013, 09:10
RoboHobbyRu писал(а):сколько по интернету видел HotEnd-ов, они все построены на использовании резистора в качестве нагревателя. Ни разу не попадались конструкции с нихромовой проволокой намотанной непосредственно на нагреваемый участок экструдера.
Makergear греется нихромом.
om2804 писал(а):Потому что резистор проще присобачивать, а нихром ещё и изолировать надо глиной какой-нибудь, или покупать уже в изоляции (но я такого не встречал)
В комплекте с мейкергиром идет изолированный нихром =)
