Проект 3Д принтера для изготовления на ЧПУ.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 06 фев 2013, 16:49

Всех приветствую. Не писал тут раньше , только читал. Вот решил сделать принтер, чтоб все части на ЧПУ пилить. Проект будет полностью из 10 мм фанерки , для увеличения жесткости. Скорости печати предпологаются высокие, механика АЛЯ-ультимейкер.Проект предпологает быть общедоступным. После окончательной сборки выложу все в SW2013 /

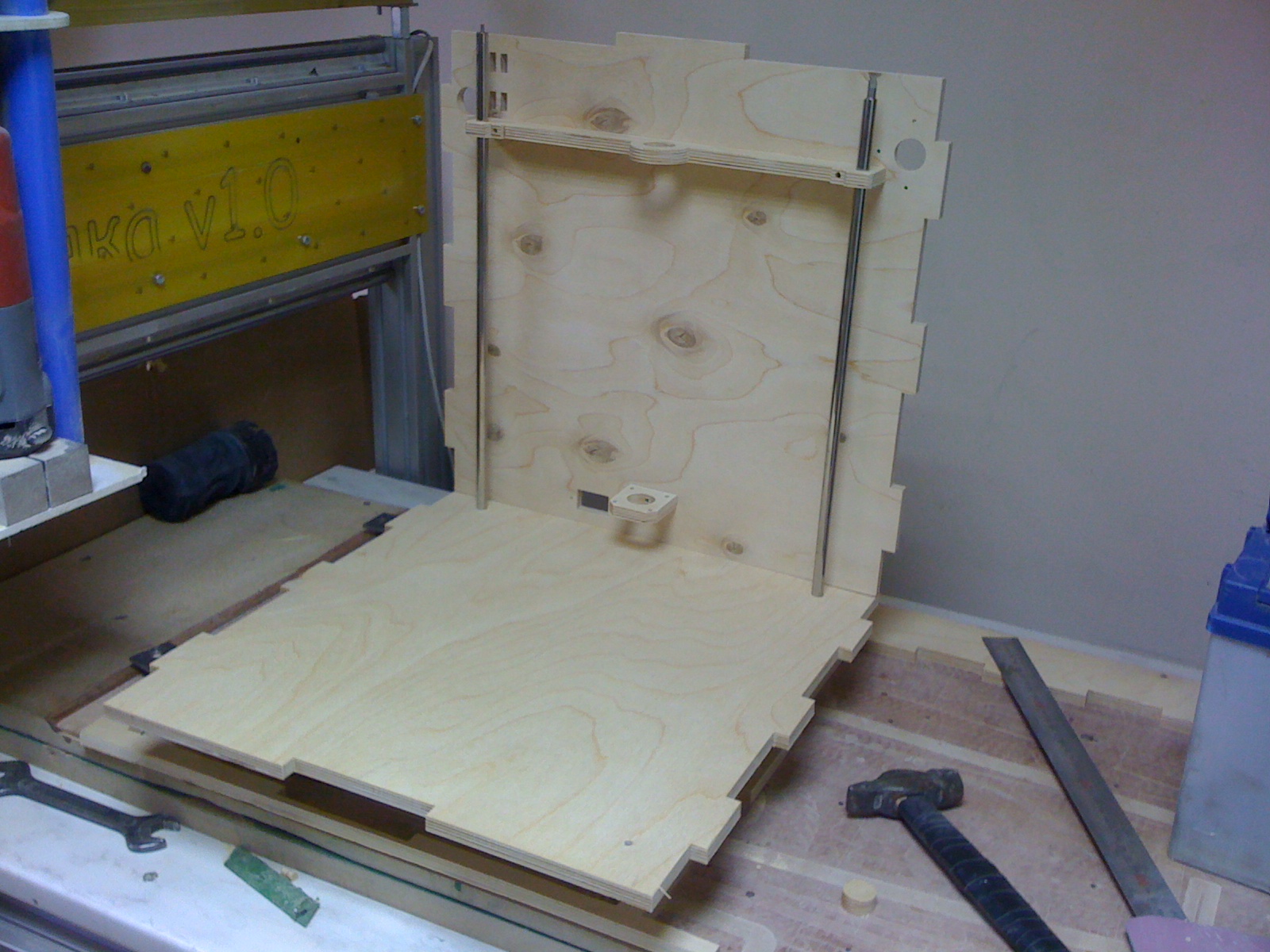

уже пиленное

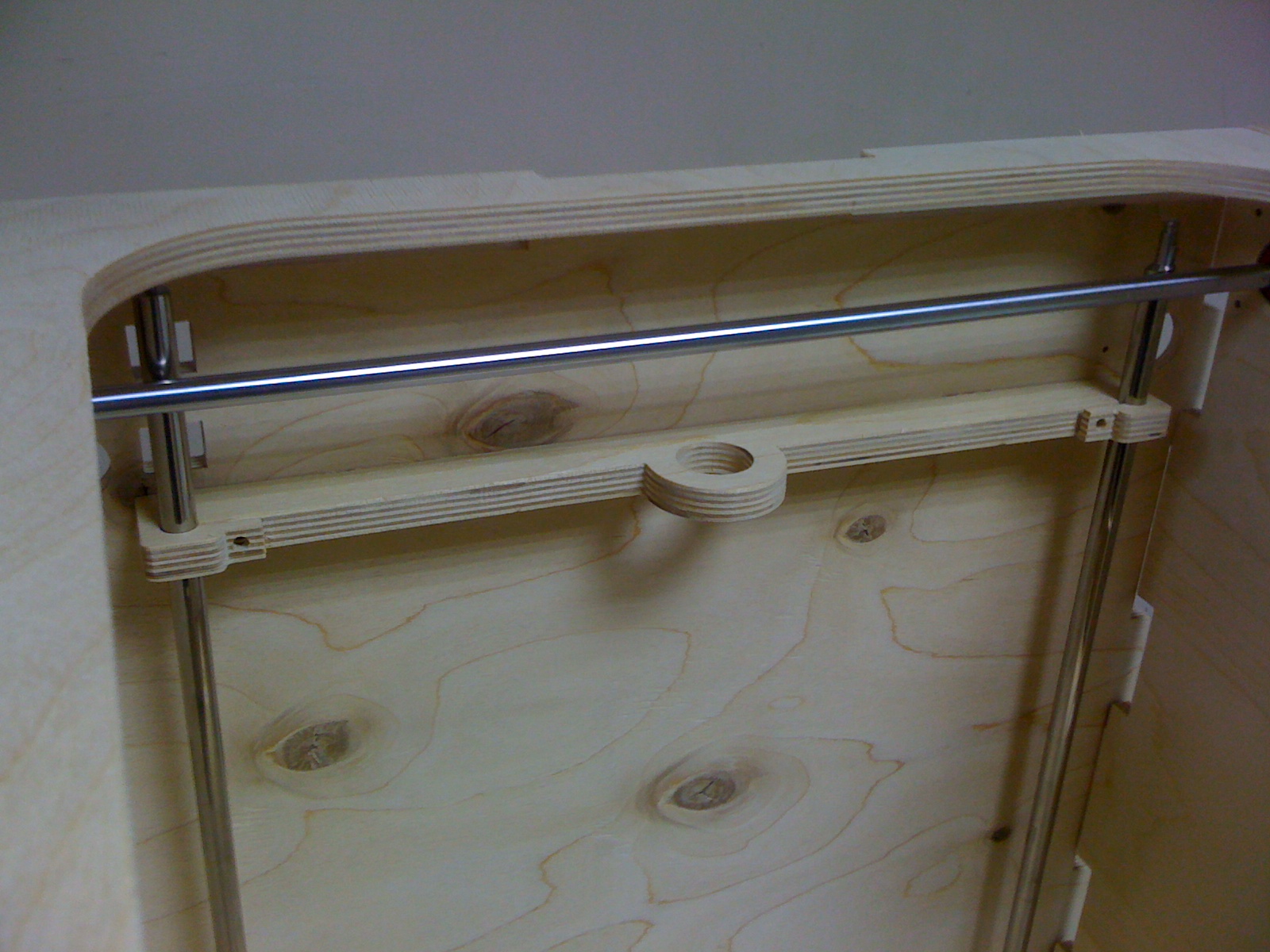

пресобрано




Сдеся вот мой блог http://forum.rcdesign.ru/blogs/19928/ с картиннками из SW.
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение setar » 06 фев 2013, 16:57

валы вижу из принтера, это плохо.
какие узлы качения/скольжения планируются ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение galex1981 » 06 фев 2013, 17:15

А чем плохи валы от принтера?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 06 фев 2013, 17:35

От принтера только на Z. Остальные нормальнокаленые :) . По осям XY втулки скольжения будут. На хотенде подшибники LM8UU.
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение ReaN » 06 фев 2013, 20:13

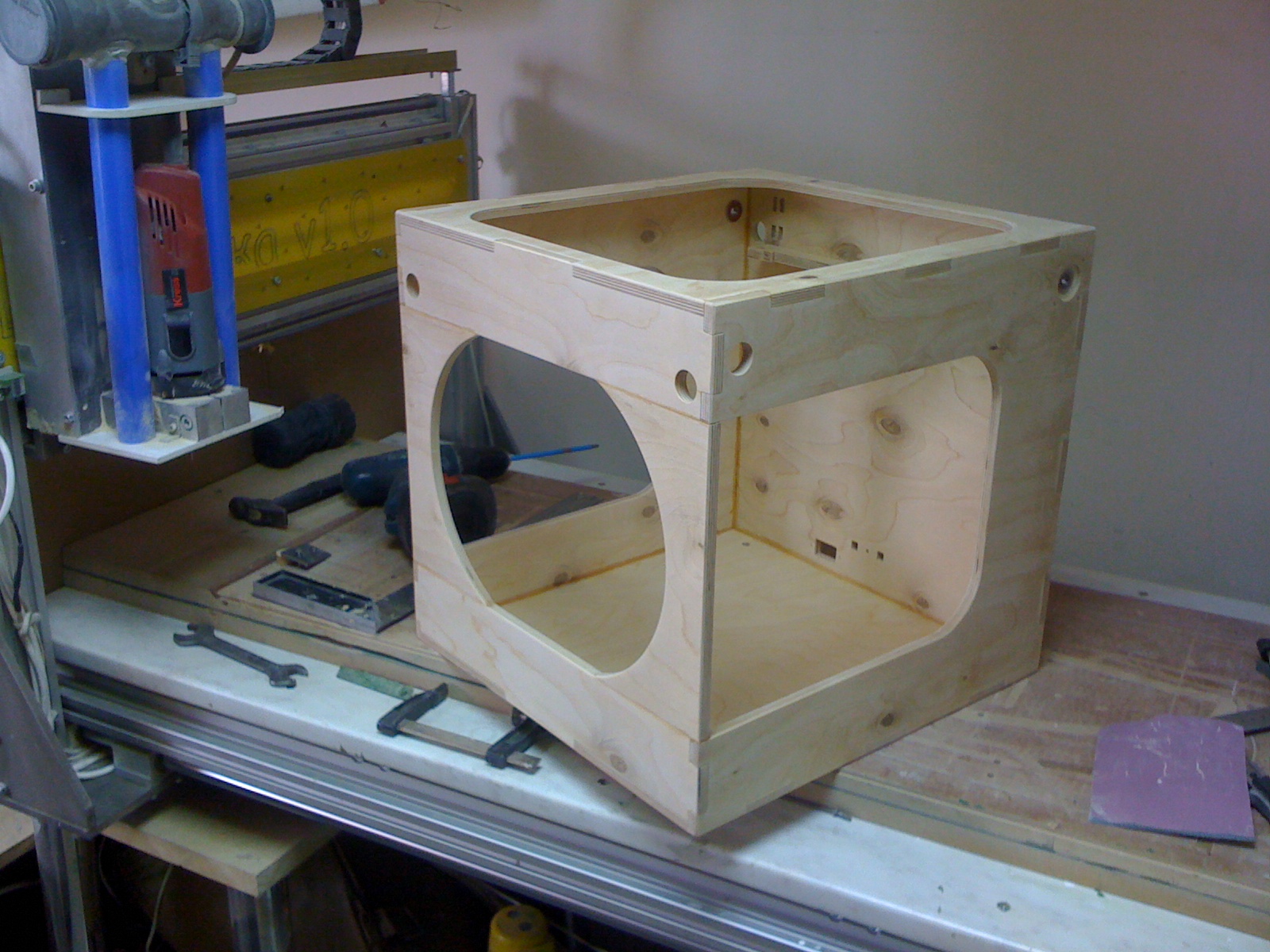

а зачем такое вскругленное отверстие спереди? Как то на будку смахивает :)
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение Duhas » 06 фев 2013, 21:28

мне одному отверстия напоминают современный юмор в стиле
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение karabas2011 » 07 фев 2013, 00:28

galex1981 писал(а):А чем плохи валы от принтера?

Да ничем не плохи если поверхность не заезженна.
Не путать с валами от сканеров - там внешне такие же но гнутся рукой.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение setar » 07 фев 2013, 02:26

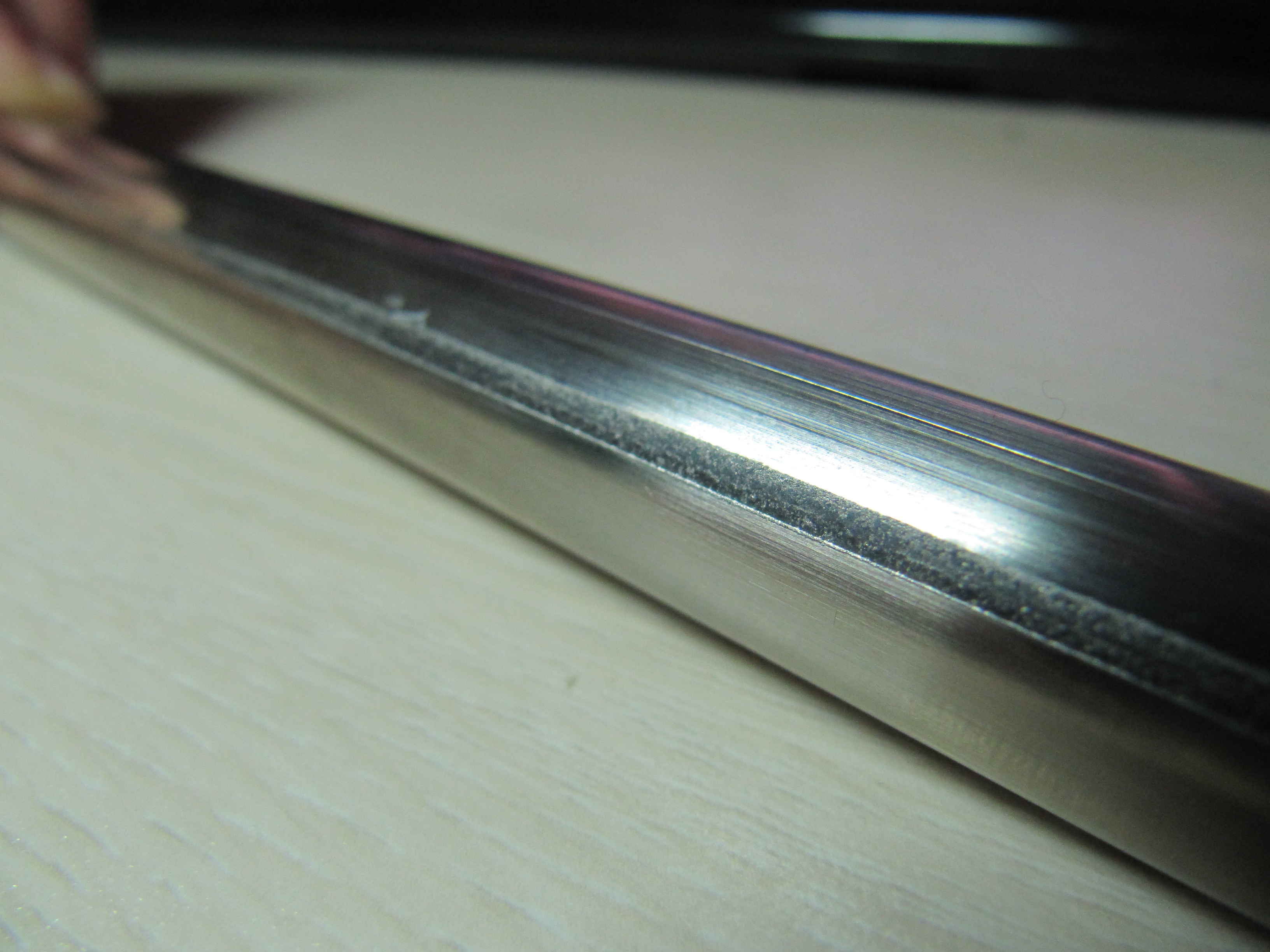

плохи тем что не закалены, подходят только под подшипники скольжения
вот пример
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение dccharacter » 07 фев 2013, 11:22

Duhas писал(а):мне одному отверстия напоминают современный юмор в стиле

убил
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение noonv » 07 фев 2013, 11:52

ReaN писал(а):а зачем такое вскругленное отверстие спереди? Как то на будку смахивает

а по мне, так нормальные отверстия - в стиле apple :)
Аватара пользователя
noonv

Сообщения: 600
Зарегистрирован: 21 май 2007, 22:57
Откуда: Калининград
прог. языки: C++

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 07 фев 2013, 13:58

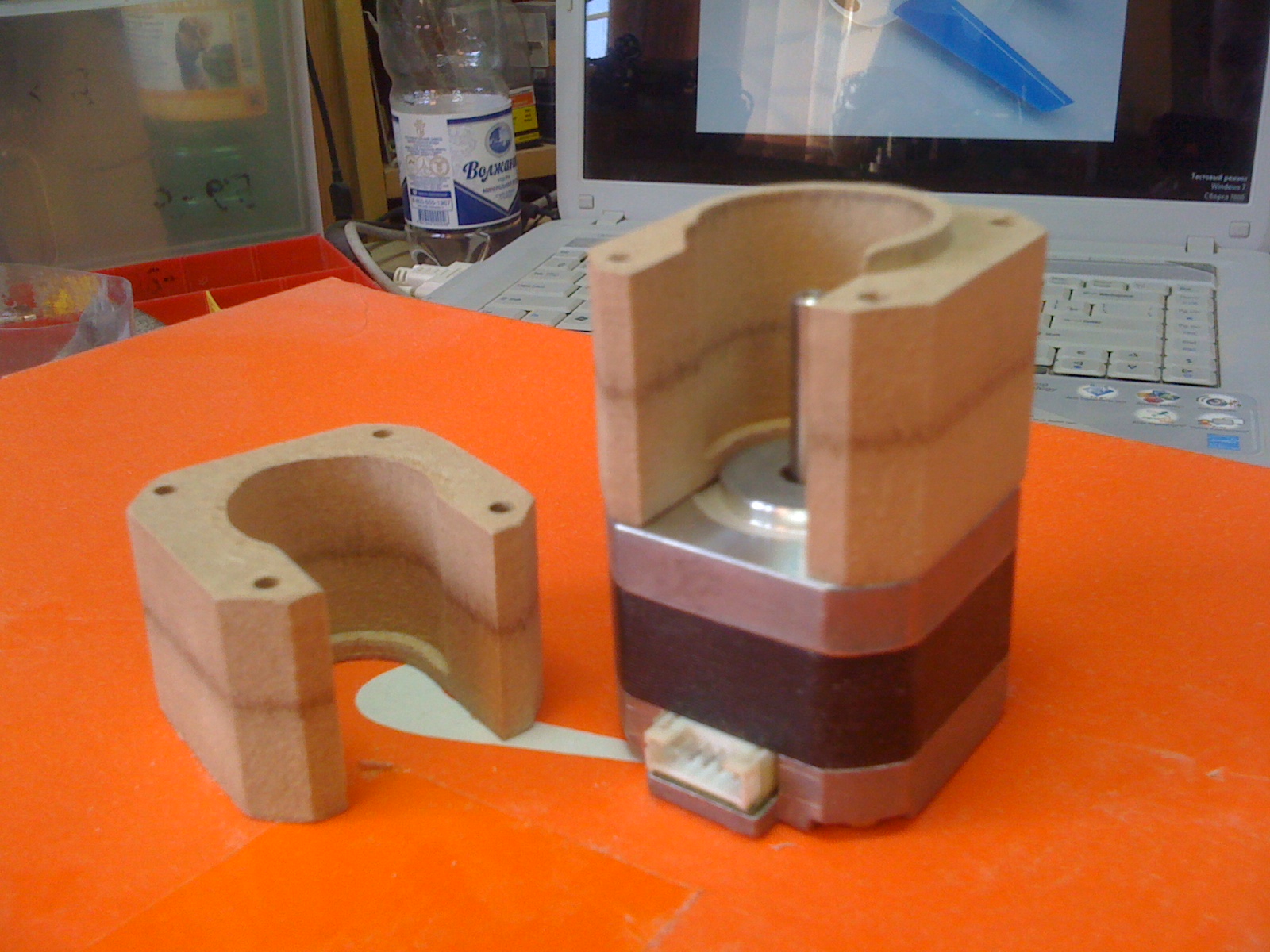

Сделал проставки под моторы . Красотень :)
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение setar » 07 фев 2013, 14:08

демпфирующая прокладка между мотором и фанеркой будет не лишней
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение AlexVrrr » 07 фев 2013, 15:29

Ну не исключено конечно . Хотя это не фанерка а мдф . Так что скорее всего не понадибится
AlexVrrr

Сообщения: 33
Зарегистрирован: 06 фев 2013, 16:27

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение setar » 07 фев 2013, 15:31

"Проект будет полностью из 10 мм фанерки" :)
MDF передает вибрации даже сильнее чем фанера.
хотя здесь сечение не большое, не обязательно конечно
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект 3Д принтера для изготовления на ЧПУ.

Сообщение ReaN » 07 фев 2013, 16:11

noonv писал(а):
ReaN писал(а):а зачем такое вскругленное отверстие спереди? Как то на будку смахивает

а по мне, так нормальные отверстия - в стиле apple :)


тогда нужно так:
Вложения
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр
